Mercedes-Benz SLK R170 (1995-2004) – pojistková skříňka
Mercedes-Benz SLK R170 (1995-2004) – schéma pojistkové skříně
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes SLK R170 (1995-2004) je pojistka 31 v pojistkové skříni.

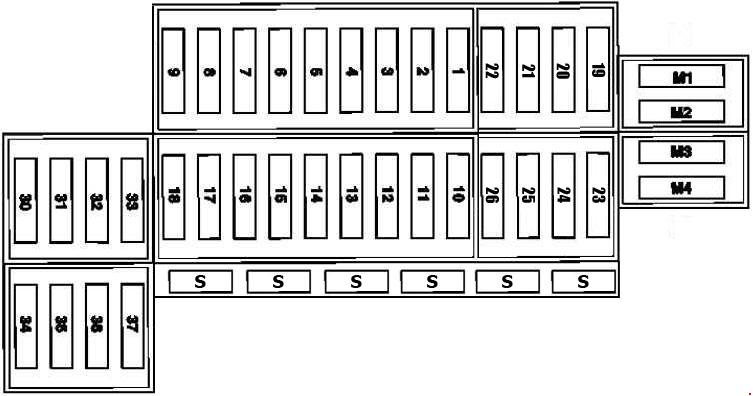

Pojistková skříň
| Č. | Popis | Ampéráž [A] |
| 1 | Asra:
Směrovky; Směrovky přívěsu. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00:
Telefon; Signál otevření garážových vrat (170545 (10, 20, 22, 28) 00); E-Call (170545 (20, 22, 28) 00). |
5 | |
| 2 | Asra:
Akustický signál, klakson; Automatické topení: (Ventil vzduchu pro recirkulaci. Automatické topení); Modul řízení denního světla. |
15 |
| Asra:
Akustický signál, klakson; Klimatizace (Tempmatic): (Elektrický modul řízení ventilátoru sání, Ventil pro recirkulaci vzduchu); Klimatizace (Automatická): (Elektrický modul řízení ventilátoru sání); Modul řízení denního světla. |
20 | |
| 170545 (01, 10, 20, 22, 28) 00:
Řídicí jednotka – airbag; Řídicí jednotka – systém automatického rozpoznávání dětské sedačky. |
5 | |
| 3 | Asra:
Tachometr; Modul monitorování poruch vnějších světel; Spínač brzdových světel (brzdová světla, brzdová světla přívěsu, centrální brzdové světlo namontované nahoře, modul řízení systému řízení); Vyhřívaná tryska stěrače (levá, pravá); Vyhřívaná hadice stěrače (levá, pravá). |
15 |
| 170545 (01, 10, 20, 22, 28) 00:
Indikátor, zádržné zařízení; Indikátor, systém automatického rozpoznávání dětské sedačky. |
5 | |
| 4 | Asra:
Pravé potkávací světlo. |
7.5 |
| Asra:
Potkávací světla ATA (USA, CH) |
15 | |
| 170 545 (01, 10, 20, 22, 28) 00:
Motor stěrače |
30 | |
| 5 | Asra:
Levé potkávací světlo |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00:
Rádio |
15 | |
| 6 | Asra:
Pravé dálkové světlo. |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00:
Nastavení vnějších zrcátek, levé a pravé |
15 | |
| 7 | Asra:
Levé dálkové světlo; Indikátor dálkových světel. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00:
Kontrola měkké střechy; Kontrola převodovky; Elektronická kontrola převodovky; Blokování parkovací brzdy/zpátečky. |
5 | |
| 8 | Asra:
Levé mlhové světlo; Pravé mlhové světlo. |
10 |
| 170 545 (01, 10, 20, 22, 28) 00:
Rádio |
15 | |
| 9 | Asra: Regulátor ventilátoru; Klimatizace (automatická); Klimatizace (Tempmatic). |
30 |
| 170545 (01, 10, 20, 22, 28) 00:
Osvětlení stropu; Akustický signál (170545 (10, 20, 22, 28) 00); Alarm proti krádeži (170545 (10, 20, 22, 28) 00); Osvětlení zavazadlového prostoru (170545 (20, 22, 28) 00). |
10 | |
| 10 | Tempomat (regulátor rychlosti);
Relé nouzové deaktivace (Asra, 170545 01 00; SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447)); Interval Xenon světel (170545 (20, 22, 28) 00). |
5 |
| 11 | Zapalovací cívky | 15 |
| Kontrola motoru | 10 | |
| 12 | Vyhřívaný termický spínač předního stěrače (trysky stěrače, vyhřívač hadice) | 10 |
| 13 | Asra, 170 545 (01, 10, 20) 00:
Diagnostická zásuvka; Telefon; E-Call (170 545 (20, ??) 00). |
5 |
| 170 545 (22, 28) 00:
Diagnostická zásuvka; Telefon. |
10 | |
| 14 | Asra, 170, 545, 01 00:
Audio systém (levý / pravý audio zesilovač) |
25 |
| 170 545 (10, 20, 22, 28) 00:
Soundbooster |
20 | |
| 15 | Asra, 170545 01 00:
Modul řízení motoru HFM-SFI (SLK 200 (170.435; 10.95 – 04.00) |
15 |
| 170 545 (10, 20, 22, 28) 00:
Systém automatického topení; Tempmatic; Čerpadlo doplňkové vody. |
5 | |
| 16 | Asra, 170545 01 00:
Modul řízení motoru HFM-SFI (SLK 200 (170.435; 10.95 – 04.00) |
10 |
| 170 545 (20, 22) 00:
ABS / ESP |
30 | |
| 17 | 170 545 (20, 22) 00:
ABS / ESP |
5 |
| 18 | 170 545 28 00:
E-Call |
5 |
| 19 | 170545 (10, 20, 22, 28) 00:
Přední elektrické okno; |
40 |
| 20 | 170545 (10, 20, 22, 28) 00:
Zadní elektrické okno. |
40 |
| 21 | 170 545 (20, 22, 28) 00:
Nastavení sedadla na pravé straně |
30 |
| 22 | 170 545 (20, 22, 28) 00:
Nastavení sedadla na levé straně |
30 |
| 23 | 170 545 22 00:
Čerpadlo vody – přeplňovaný motor |
5 |
| 170 545 28 00:
Čerpadlo vody – motor 3,2 přeplňovaný |
10 | |
| 170 545 10 00:
Centrální zamykání; Osvětlení zavazadlového prostoru. |
20 | |
| 24 | 170 545 (20, 22, 28) 00:
Hydraulická jednotka |
40 |
| 170 545 10 00:
Pneumatický kontrolér, odmrazovač zadního okna |
20 | |
| 25 | 170 545 (20, 22, 28) 00:
Pneumatický kontrolér, odmrazovač zadního okna |
20 |
| 170 545 10 00:
Hydraulická jednotka |
40 | |
| 26 | 170 545 (20, 22, 28) 00:
Centrální zamykání |
20 |
| 30 | Vyhřívání sedadla | 5 |
| 31 | Přední zapalovač cigaret s osvětlením popelníku;
světlo v odkládací schránce. |
15 |
| 32 | Kombinovaný spínač (motor stěrače, čerpadlo ostřikovače, spínač světlometů) | 15 |
| 33 | Modul řízení tlačítka vyhřívání | 5 |
| 34 | Asra, 170 545 01 00:
Vyhřívání sedadla |
25 |
| 170 545 (10, 20, 22, 28) 00:
Vyhřívání sedadla |
30 | |
| 35 | Relé potvrzení uzamčení;
Rychloměr (akustický signál upozornění světel); Stacionární ohřívač / zesilovač ohřívače; Dálkové ovládání rádiem; Upozorňovací signál. |
15 |
| 36 | Jednotka ventilátoru klimatizačního systému;
Systém automatického topení; Tempmatic. |
30 |
| 37 | Diagnostika (OBD II);
Dálkové ovládání frekvence rádia; Rychloměr; Automatické topení (VYHŘÍVÁNÍ): Modul řízení s tlačítkem topení (VYHŘÍVÁNÍ); Modul řízení klimatizace (Tempmatic A/C); Přepínací ventil pro čerstvý / recirkulovaný vzduch. |
5 |
| M1 | Asra, 170 545 01 00:
Přední elektrická okna |
40 |
| M2 | Asra, 170 545 01 00:
Zadní elektrická okna |
40 |
| M3 | Asra, 170 545 01 00:
Pojistková skříň v zavazadlovém prostoru |
80 |
| M4 | Asra, 170545 01 00:
Modul řízení doplňkového ohřívače (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), systém řízení na levé straně LHS) |
40 |
| 170545 01 00:
Ventilátor sání (tempmatic) (v modelech RHD v skříňce ovladače) |
50 |

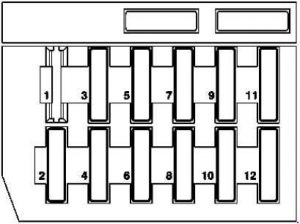

Pojistková skříň na modulu světel (volant vlevo)
| Číslo | Popis | Ampéráž [A] |
| 1 | Nepoužívá se | – |
| 2 | Spínač brzdových světel;
Tempomat. |
15 |
| 3 | Dálkové světlo pravé;
Kontrolka dálkových světel. |
7.5 |
| 4 | Žárovka směrovky vzad;
Kontrola zrcadla zatmaveného; Asistence při parkování. |
15 |
| 5 | Dálkové světlo levé | 7.5 |
| 6 | Potkávací světlo pravé | 15 |
| 7 | Poziční světlo přední pravé;
Směrovka pravá (model 170 USA); Zadní světlo pravé. |
7,5 |
| 8 | Potkávací světlo levé | 15 |
| 9 | Mlhové světlo levé;
Mlhové světlo pravé. |
15 |
| 10 | Poziční světlo přední levé;
Poziční světlo přední levé (model 170 USA); Poziční světlo levé. |
7,5 |
| 11 | Osvětlení registrační značky;
Osvětlení přístrojů; Osvětlení symbolů; Automatická regulace úhlu světlometů. |
7.5 |
| 12 | Mlhové světlo zadní | 7.5 |

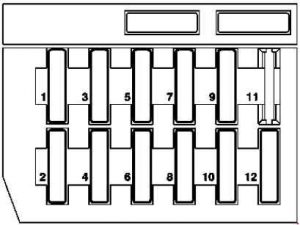

Pojistková skříň na modulu světel (volant vpravo)
| Č. | Popis | Ampéráž [A] |
| 1 | Lampa mlhovka levá;
Lampa mlhovka pravá. |
15 |
| 2 | Lampa mlhovka zadní | 7.5 |
| 3 | Lampa poziční přední pravá;
Lampa zadní pravá. |
7.5 |
| 4 | Lampa poziční přední levá;
Lampa zadní levá. |
7.5 |
| 5 | Lampa dálková levá | 7.5 |
| 6 | Osvětlení registrační značky;
Osvětlení přístrojů; Osvětlení symbolů; Automatická regulace úhlu světlometů. |
7.5 |
| 7 | Lampa dálková pravá;
Kontrola světel dálkových. |
7.5 |
| 8 | Lampa potkávací levá | 15 |
| 9 | Lampa brzdová;
Tempomat. |
15 |
| 10 | Lampa potkávací pravá | 15 |
| 11 | Nepoužívá se | – |
| 12 | Lampa couvací/směrovka;
Kontrola jasu zrcadla; Kontrola asistence při parkování. |
Pojistková skříň v zavazadlovém prostoru
X – přední část vozidla
| Č. | Popis | Ampéráž [A] |
| 23 | Asra:
Čerpadlo napájení (CL); Klakson (ATA); Osvětlení zavazadlového prostoru. |
20 |
| 24 | Asra:
Modul řízení PSE |
40 |
| 25 | Asra:
Hydraulická jednotka s měkkým horním mechanismem. |
30 |
| 26 | Asra:
Nepoužívá se. |
– |
O Mercedes-Benz SLK R170 (1995-2004)
Mercedes-Benz SLK R170, vyráběný v letech 1995 až 2004, je ikonický roadster, který se vyznačuje svým kompaktním designem a sportovním výkonem. Tento model byl poprvé představen na ženevském autosalonu a okamžitě zaujal svým inovativním skládacím střešním systémem, který umožňoval přeměnit vozidlo z kupé na kabriolet za pár sekund. SLK R170 nabízel několik možností motorů, včetně čtyřválcových a šestiválcových agregátů, které poskytovaly různé úrovně výkonu. Díky preciznímu řízení a kvalitnímu zpracování se tento model stal oblíbeným mezi nadšenci sportovních aut.
Schéma pojistkové skříně Mercedes-Benz SLK R170
Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes-Benz SLK R170, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříň nachází typicky pod kapotou a v interiéru vozidla, obvykle na straně spolujezdce. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro zajištění bezpečnosti a spolehlivosti vašeho vozidla.
