Mercedes-Benz třídy R (W251) (2005-2013) – pojistková skříňka
Mercedes-Benz Třída R (W251) (2005-2013) – schéma pojistkové skříně
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes R (W251) (2005-2013) je pojistka 46 v pojistkové skříni v zavazadlovém prostoru.

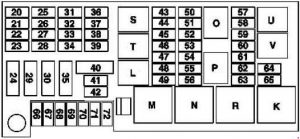

Pojistková skříňka v prostoru pro zavazadla
do 31.05.2006
od 01.06.2006
| Číslo | Popis | Ampéráž [A] |
| 20 | Filtr proti rušení pro anténu rádia;
Jednotka řízení sady mikrofonů (do roku 2008); Systém hlasového ovládání (VCS [SBS]); Jednotka řízení (do roku 2008). |
5 |
| 21 | Jednotka řízení RCP [HBF] | 5 |
| 22 | Jednotka řízení systému parktronic (PTS);
Stacionární ohřívač (STH); Přijímač dálkového ovládání (stav k roku 2009). |
5 |
| 23 | DVD přehrávač (systém zábavy vzadu);
Kompenzátor E-net; Jednotka řízení audio vzadu (do roku 2008); Přípojka pro přenosné CTEL (do roku 2008); Jednotka řízení Univerzálního přenosného rozhraní CTEL (UPCI [UHI]) (do roku 2008); Modul správy, displej a ovladač COMAND (stav k roku 2009). |
10 |
| 24 | Naviják nouzového napětí přední pravý | 40 |
| 25 | do roku 2008:
Rádio; Jednotka rádia a navigace; Jednotka správy, displej a ovládání COMAND. |
15 |
| od roku 2009:
Rádio; Rádio a jednotka navigace; Jednotka správy COMAND, displej a jednotka řízení. |
20 | |
| 26 | Ovladač předních dveří pravých | 25 |
| 27 | Relé komfortu pro nastavení předního sedadla spolujezdce (do roku 2008);
Jednotka řízení pro nastavení předního sedadla strana spolujezdce s pamětí. |
30 |
| 28 | Relé komfortu pro nastavení sedadla
řidiče (do roku 2008); Jednotka řízení pro nastavení předního sedadla strana řidiče s pamětí. |
30 |
| 29 | Naviják nouzového napětí přední levý | 40 |
| 30 | do roku 2008:
Platné pro motor 156: Ovladač levého palivového čerpadla; Ovladač pravého palivového čerpadla; od roku 2009: Ovladač systému napájení. |
40 |
| 31 | HS [SIH], ventilace sedadla a ovladač vyhřívání volantu | 10 |
| 32 | AIRmatic s jednotkou řízení ADS;
Jednotka řízení systému řízení úrovně zadní osy. |
15 |
| 33 | Jednotka řízení Keyless Go | 25 |
| 34 | Ovladač předních dveří levých | 25 |
| 35 | Zesilovač audio systému;
Zesilovač subwooferu (stav k roku 2009). |
30 |
| 36 | do roku 2008:
Jednotka řízení systému nouzového volání. |
5 |
| do roku 2008:
Japonská verze: Přípojka pro napětí VICS + ETC; od roku 2009: Jednotka řízení systému nouzového volání. |
10 | |
| 37 | Modul napájení kamery pro couvání
(od 01.06.2006); Jednotka řízení kamery pro couvání (od 01.06.2006, japonská verze). |
5 |
| 38 | Jednotka řízení audio dveří (do roku 2008);
Digitální televizní tuner Kombinovaný tuner TV (analogový/digitální). |
10 |
| 39 | do roku 2008:
Jednotka řízení SDAR (verze USA); Monitorování tlaku v pneumatikách (TPM) [RDK]; od roku 2009: Monitorování tlaku v pneumatikách (TPM) [RDK]; Jednotka řízení; Tuner s vysokým rozlišením; Jednotka řízení Digitálního audio vysílání; Externí oddělení navigačního bodu. |
7,5 |
| 40 | do roku 2008:
Ovladač uzavírání zadních dveří |
40 |
| od roku 2009:
Ovladač uzavírání zadních dveří |
30 | |
| 41 | Jednotka řízení panelu ovládání visících | 25 |
| 42 | Jednotka řízení panelu ovládání visících | 25 |
| 43 | Do 31.05.2006:
Motor stěrače zadních dveří Přípojka levá třetí řady sedadel Přípojka pravá třetí řady sedadel od roku 2009: Platné pro motory 272, 273, 276: Jednotka řízení systému napájení; Týká se motoru 642.872: Jednotka řízení systému napájení pravého. |
20 |
| 44 | Do 31.05.2006:
Přípojka levá druhé řady sedadel; Přípojka pravá druhé řady sedadel; od roku 2009: Verze USA: Přední vnitřní přípojka; Přípojka 115 V. |
20 |
| 45 | do roku 2008:
Připojovací skříňka zavazadlového prostoru do 31.05.2006: Přední vnitřní přípojka; od 01.06.2006: Přípojka levá druhé řady sedadel; Přípojka pravá druhé řady sedadel; od roku 2009: Přípojka pravá druhé řady sedadel; Přípojka zavazadlového prostoru. |
20 |
| 46 | Zapalovač cigaret přední s osvětlením popelníku | 15 |
| 47 | od roku 2009:
Osvětlený práh předních dveří levých; Osvětlený práh předních dveří pravých vpředu. |
10 |
| 48 | od roku 2009:
Platné pro motor 642.870: Relé napájení AdBlue ® |
5 |
| 49 | Vinutí antény pravé (do roku 2008);
Vyhřívané zadní sklo. |
30 |
| 50 | do roku 2008:
Motor stěrače zadních dveří |
10 |
| od 2009:
Motor stěrače zadního víka |
15 | |
| 51 | Uzávěr filtru s aktivním uhlím | 5 |
| 52 | až do 30.6.09:
Naviják nouzového napětí přední levý; Naviják nouzového napětí přední pravý. |
5 |
| 53 | AIRmatic s řídicí jednotkou ADS;
Řídicí jednotka systému kontroly úrovně zadní osy; až do 2008: Platné pro motor 156: Levá řídicí jednotka čerpadla paliva; Pravá řídicí jednotka čerpadla paliva. od 2009: Platné pro motor 272, 273, 276: Řídicí jednotka systému napájení; Platné pro motor 642.872: Pravá řídicí jednotka systému napájení. |
5 |
| 54 | Přední řídicí jednotka SAM
Řídicí jednotka nastavení úhlu projektorů (skupina bi-xenonových projektorů). |
5 |
| 55 | Otočný spínač světla;
Sada směrových světel. |
7,5 |
| 56 | až do 2008:
Konektor datového připojení; od 2009: Platné pro motor 642.870: Řídicí jednotka AdBlue ®. |
5 |
| 57 | až do 2008:
Čerpadlo paliva se senzorem úrovně paliva; od 2009: Platné pro motor 642.870: Čerpadlo paliva. |
20 |
| 58 | Konektor datového připojení;
Centrální řídicí jednotka zadního víka. |
7,5 |
| 59 | Elektromagnet opěrky hlavy řidiče NECK-PRO;
Elektroventil opěrky hlavy spolujezdce NECK-PRO. |
7,5 |
| 60 | až do 2008:
Osvětlení prostoru odkládací schránky přes spínač; Řídicí jednotka SAM zadní; Pojistka motoru a pojistková skříňka; Bod oddělení CTEL VICS + ETC; Bod oddělení napájení (japonská verze); Řídicí jednotka systému nouzového volání; od 2009: Osvětlení prostoru odkládací schránky se spínačem; Pojistka motoru a pojistková skříňka; Řídicí jednotka SAM zadní; Bod oddělení mobilního telefonu; Bod oddělení napájení VICS + ETC (japonská verze); Víceokruhové pneumatické čerpadlo sedadla; Externí bod oddělení navigace; Řídicí jednotka systému nouzového volání; Vnitřek zadního nárazníku Blind Spot Elektrické připojení. |
5 |
| 61 | Řídicí jednotka bezpečnostních systémů;
Kontaktní pásek pravého předního sedadla. |
10 |
| 62 | Spínač nastavení předního sedadla spolujezdce;
Řídicí jednotka regulátoru bederní opěrky spolujezdce. |
30 |
| 63 | Spínač nastavení sedadla řidiče;
Řídicí jednotka regulátoru bederní opěrky řidiče. |
30 |
| 64 | – | – |
| 65 | – | – |
| 66 | od 2009:
Víceokruhové pneumatické čerpadlo sedadla |
30 |
| 67 | Motor ventilátoru klimatizace vzadu | 25 |
| 68 | až do 2008:
Vyhřívaná zadní sedadla; od 2009: Vyhřívání sedadel, ventilace sedadel a regulátor vyhřívání volantu. |
25 |
| 69 | – | 30 |
| 70 | Zásuvka tažného zařízení (13 pólů);
Zásuvka tažného zařízení (7 pólů) (verze USA). |
20 |
| 71 | Verze USA:
Bod oddělení kontroly elektrické brzdy. |
30 |
| 72 | Zásuvka tažného zařízení (13 pólů) | 15 |
| Relé | ||
| K | až do 31.05.2006:
Výstupní relé terminálu 15R, s vypnutým napájením; od 01.06.2006: Relé, obvod 15R zásuvky (s deaktivací) (napájení elektrického nastavení sedadla). |
|
| L | Terminál 30X | |
| M | Vyhřívané relé zadního skla | |
| N | Obvod 15 relé/terminál 87FW | |
| O | Relé čerpadla paliva | |
| P | Relé stěrače zadního skla | |
| R | Relé obvodu R 15R | |
| S | Rezerva 1 (směnárna) (napájení přední zásuvky) | |
| T | od 01.06.2006:
Rezerva 2 (kontakt normálně otevřený) (napájení centrálních a zadních zásuvek) |
|
| U | od 01.06.2006:
Terminál relé tažného zařízení 30 |
|
| V | od 01.06.2006:
Relé rezervy 2 |
|
Pojistková skříňka v prostoru pro cestující
| Nr | Popis | Ampéráž [A] |
| 10 | Elektronický regulátor ventilátoru Booster | 10 |
| 11 | Sada ukazatelů | 5 |
| 12 | Jednotka řízení a správy klimatizace automatické [KLA]; | 15 |
| 13 | Ovládací panel horního panelu;
Modul sloupku řízení. |
5 |
| 14 | Měnič CD (do roku 2008);
Jednotka řízení EZS. |
7,5 |
| 15 | Elektronická řídicí jednotka rozhraní
multimediálního kompasu (stav k roku 2009). |
5 |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |

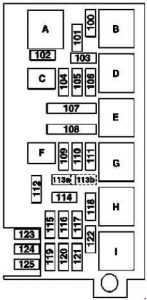

Pojistková skříňka v motorovém prostoru
| Číslo | Popis | Ampéráž [A] |
| 100 | Motor stěrače | 30 |
| 101 | do roku 2008:
AAC s integrovanou kontrolou motoru ventilátoru; Vztahuje se na motory 113, 272: Ventil řízení ventilace; Platné pro motor 272: Kondenzátor pro tlumení rádiových interferencí 1; Kondenzátor pro tlumení rádiových interferencí 2; Zapalovací cívka válec 1; Zapalovací cívka válec 2; Zapalovací cívka válec 3; Zapalovací cívka válec 4; Zapalovací cívka válec 5; Zapalovací cívka válec 6; Platné pro motor 642: od roku 2009: Elektrický ventilátor nasávání motoru a klimatizace s integrovanou kontrolou; Platné pro motor 272, 273: Aktivace ventilace; Circuit 87 Spojovací manžeta M1e; Platné pro motor 642: Řídicí jednotka CDI; Senzor O2 před CAT; Platné pro motor 642.870 / 872: Senzor O2 před CAT. |
15 |
| 102 | do roku 2008:
Platné pro motor 642: Čerpadlo recirkulace pro radiátor oleje převodovky; Platné pro motor 156: Čerpadlo cirkulace chladicí kapaliny motoru; od roku 2009: Platné pro motor 642, motor 642.870 do 31.7.10: Čerpadlo cirkulace radiátoru převodovky; Platné pro motor 276: Čerpadlo cirkulace radiátoru stlačeného vzduchu. |
15 |
| 103 | do roku 2008:
Vztahuje se na motor 113: Kontrolér ME-SFI [ME]; Válec 1 Ventil vstřikování paliva; Válec 2 Ventil vstřikování paliva; Válec 3 Ventil vstřikování paliva; Válec 4 Ventil vstřikování paliva; Válec 5 Ventil vstřikování paliva; Válec 6 Ventil vstřikování paliva; Válec 7 ventil vstřikování paliva; Válec 8 ventil vstřikování paliva; Platné pro motor 642: Řídicí jednotka CDI; od roku 2009: Platné pro motor 642.950, 642.870 / 872: Řídicí jednotka CDI; Platné pro motor 272: Řídicí jednotka ME-SFI [ME]; Platné pro motor 276: Řídicí jednotka ME-SFI [ME]; Propojení motor/kamera motoru. |
25 |
| 104 | do roku 2008:
Vztahuje se na motor 113: Senzor O2 levý nad TWC [CAT]; Senzor kyslíku O2 pravý před katalyzátorem; Senzor O2 levý po katalyzátoru TWC [CAT]; Senzor O2 pravý po ventilu TWC [CAT]; Ventil přepínání variabilního sacího potrubí; Převodník tlaku EGR; Ventil přepínání vzduchu; Platné pro motor 272: Ventil uzávěrky systému vytápění; Ventil přepínání lamel sacího potrubí; Ventil přepínání čerpadla vzduchu; Termostatický ventil se třemi disky; Nastavení tlaku na ventilu čerpadla systému posilovače řízení; Vztahuje se na motor 642: Senzor hmotnosti vzduchu s horkým drátem senzor proudění levý; Senzor hmotnosti vzduchu pravý s horkým drátem; Motor uzávěrky sacího potrubí; Úroveň výstupu času zapálení; Vyhřívací prvek výfukové trubice; Ventil regulace tlaku čerpadla posilovače řízení; Levý aktor recirkulace výfukových plynů; Aktor tlaku přeplňování; od roku 2009: Platné pro motor 272, 273: Spojovací manžeta, obvod 87 M2e; Platné pro motor 642.950: Obvod 87 spojovací manžeta; Platné pro motor 642.870 / 872: spojovací manžeta obvod 87D2. |
15 |
| 105 | do roku 2008:
Platné pro motor 113: Řídicí jednotka ME; Kondenzátor pro tlumení rádiových interferencí 1; Kondenzátor pro tlumení rádiových interferencí 2; Zapalovací cívka válec 1; Zapalovací cívka válec 2; Zapalovací cívka válec 3; Zapalovací cívka válec 4; Zapalovací cívka válec 5; Zapalovací cívka válec 6; Zapalovací cívka válec 7; Zapalovací cívka válec 8; Vztahuje se na motor 272: Kontrolér ME; Senzor hmotnosti vzduchu s horkým drátem; Senzor Hall na levé straně vačkového hřídele ventilů nasávání; Vačkový hřídel pravý ventilů nasávání; Senzor Hall na vačkovém hřídeli levých ventilů výfuku; Senzor Hall na vačkovém hřídeli pravých ventilů výfuku; Senzor Hall elektromagnetického ventilu na levé straně vačkového hřídele ventilů nasávání; Elektromagnet vačkového hřídele pravého; Elektroventil vačkového hřídele pravého ventilů výfuku; Elektromagnetický ventil pravý vačkového hřídele válec 1; Ventil vstřikování paliva; Válec 2 ventil vstřikování paliva; Válec 3 ventil vstřikování paliva; Válec 4 ventil vstřikování paliva; Válec 5 ventil vstřikování paliva; Válec 6 ventil vstřikování paliva; Vztahuje se na motor 642: kontrolér CDI; od roku 2009: Platné pro motor 272, 273: Řídicí jednotka ME-SFI [ME]; Obvod motoru 87; Relé ME-SFI [ME]; Platné pro motor 642: Obvod motoru 87 relé. |
15 |
| 106 | – | – |
| 107 | Platné pro motory 113, 272, 273:
Čerpadlo elektrického vzduchu. |
40 |
| 108 | Kompresor AIRmatic | 40 |
| 109 | Řídicí jednotka ESP | 25 |
| 110 | Signální alarm s přídavnou baterií;
Siréna alarmu. |
10 |
| 111 | Inteligentní servo modul pro DIRECT SELECT | 30 |
| 112 | Přední světlomet levý;
Přední světlomet pravý. |
7,5 |
| 113 | Klaksón levý;
Klaksón pravý. |
15 |
| 114 | do roku 2008:
Řídicí jednotka přední SAM; Platné pro motor 272: Řídicí jednotka ME; od roku 2009: Řídicí jednotka přední SAM. |
5 |
| 115 | Řídicí jednotka ESP | 5 |
| 116 | Elektrický kontrolér (VGS) | 7,5 |
| 117 | Jednotka řízení Distronic (DTR) | 7,5 |
| 118 | Platné pro motor 272, 273, 276:
jednotka řízení ME; Platné pro motor 642: jednotka řízení CDI. |
5 |
| 119 | Platné pro motor 642.870 / 872:
jednotka řízení CDI |
5 |
| 120 | do roku 2008:
Platné pro motor 113, 272: Jednotka řízení ME; Platné pro motor 642: Jednotka řízení CDI; od roku 2009: Platné pro motor 272, 273, 276: Circuito motore 87; Relé ME-SFI [ME]; Platné pro motor 642: Circuito motore 87 relé. |
10 |
| 121 | Ohřívač STH | 20 |
| 122 | Platné pro motory 113, 272, 273, 276, 642:
Startér. |
25 |
| 123 | Platné pro motor diesel od 1.9.08:
Senzor kondenzace filtru paliva s vyhřívacím prvkem. |
20 |
| 124 | od roku 2009:
Elektrohydraulický posilovač řízení. |
7,5 |
| 125 | – | – |
| Relé | ||
| A | Relé stěrače úrovně 1 a 2 | |
| B | Stěrač ON / OFF | |
| C | Platné pro motor 642:
Dodatečné oběhové čerpadlo pro chlazení oleje převodovky; Platné pro motor 156: Oběhové čerpadlo chladicí kapaliny motoru. |
|
| D | Motor terminálu 87 | |
| E | Čerpadlo vstřikování sekundárního vzduchu | |
| F | Klaksón | |
| G | Kompresor pneumatického odpružení | |
| H | Obvod 15 | |
| I | Startér | |

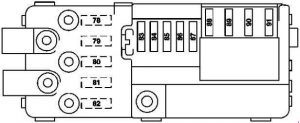

Pojistková skříňka předběžná motorového prostoru
| Číslo | Popis | Ampéráž [A] |
| 78 | Naftový motor:
řídicí jednotka pomocného topení. |
150 |
| 79 | Řídicí jednotka SAM zadní | 60 |
| 80 | Řídicí jednotka SAM zadní | 60 |
| 81 | od 2009:
Platné pro motor 642.870: Relé napájení AdBlue ®; Platné pro motor 276: Pojistka motorového prostoru a pojistková skříňka. |
40 |
| 82 | do 2008:
Pojistka prostoru pro nakládku a pojistková skříňka |
150 |
| od 2009:
Pojistka prostoru pro nakládku a pojistková skříňka |
100 | |
| 83 | Verze USA:
řídicí jednotka WSS (Systém detekce hmotnosti) |
5 |
| 84 | Řídicí jednotka systémů zadržování | 10 |
| 85 | od 2009:
Řídicí jednotka měniče DC/AC (zásuvka 115 V) |
25 |
| 86 | Pojistková skříňka v přístrojové desce | 30 |
| 87 | – | 30 |
| 88 | do 2008:
Řídicí jednotka přední SAM |
70 |
| od 2009:
Řídicí jednotka přední SAM |
40 | |
| 89 | Řídicí jednotka přední SAM | 70 |
| 90 | Řídicí jednotka přední SAM | 70 |
| 91 | Regulátor ventilátoru | 40 |
