Mercedes-Benz Třídy E W213 (2016-2020) – pojistková skříňka

Mercedes-Benz Třída E W213 – schéma pojistkové skříňky

Rok výroby: 2016, 2017, 2018, 2019, 2020.

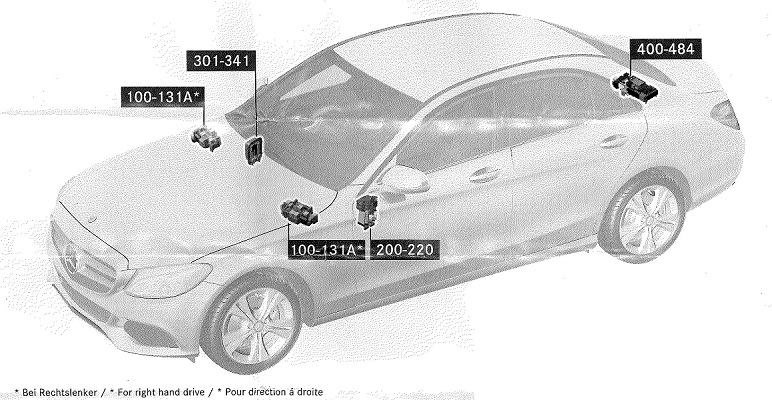

Poloha

Ampéry jsou znázorněny v grafech.

Pojistková skříňka v motorovém prostoru





Číslo	Popis
100	ABS/ASR/ESP/BAS
101	Elektronika motoru
102	Elektronika motoru
103	Elektronika motoru
104	Elektronika motoru
105	Automatická převodovka
106
107
108	Elektronika motoru
109	Elektronika motoru
110	Světlomety
111	Stěrače čelního skla
112
113	Startér
114	Vzduchové odpružení; AIRMATIC.
115
116	ABS/ASR/ESP/BAS

117	Systém klimatizace a topení; Elektronika motoru.
118	Elektronika motoru
119	Elektronika motoru
120	Vyhřívání čelního skla
121
122	Automatická převodovka
123	Přední řídicí jednotka karoserie
124	Elektronika motoru
125	Elektronika motoru
126	Spínač vnějších světlometů
127
128	Spínač vnějších světlometů
129	ABS/ASR/ESP/BAS
130
131
131A	Startér
132	Pneumatické odpružení; AIRMATIC.
133	Mlhová světla

Pojistková skříňka v prostoru pro cestující na straně řidiče (volant vlevo)

Číslo	Popis
200	Přední řídicí jednotka karoserie
201	Přední řídicí jednotka karoserie
202
203	Elektrická okna
204	Taxi
205	Systémy airbagů
206	Analogové hodiny
207
208	Rádio; Navigační systém.
209	Systém klimatizace a topení

210	Systém klimatizace a topení
211	Vyhřívání a regulace volantu
212
213	Napínač bezpečnostního pásu levý a pravý
214	Elektrická okna
215
216
217
218
219
220

Pojistková skříňka v prostoru pro cestující na straně spolujezdce (volant vlevo)







Číslo	Popis
301	Elektrická okna; Skleněná střecha Viaro.
302	Elektrická okna
303	Nastavení předních sedadel
304	Nastavení předních sedadel
305	Senzor světla a deště
306	Vyhřívání a ventilace předních sedadel
307	Systém připojení k upozornění
308	Rádio; Navigační systém.
309	Panoramatická střecha s otevíráním
310	Napínač bezpečnostního pásu vlevo a vpravo
311	Elektronika motoru
312	Systémy airbagů
313	Rádio; Navigační systém.
314	Přídavné topení
315	Elektronika motoru
316	Ovládací konzola pod stropem
317	Rádio; Navigační systém.
318	Alarm proti krádeži
319	KEYLESS-GO
320	Rádio; Navigační systém.
321	Blokování zapalování
322	Přístrojová deska
323	Diagnostický konektor
324
325	Systém asistence při jízdě
326	Komunikace režimu komfortu

327	Nastavení předních sedadel
328	Nastavení předních sedadel
329	DISTRONIC PLUS
330
331	Rádio; Navigační systém.
332	Napínač bezpečnostního pásu vlevo a vpravo
333
334	Systém klimatizace a topení
335	Systém klimatizace a topení
336	Elektronika motoru
337	Rádio; Navigační systém.
338	Rádio; Navigační systém.
339	Systém asistence při jízdě
330
331
330
331
332
333	Head-up displej
334
335
336
337
338
339
340	Systém klimatizace a topení
341



Pojistková skříňka v zavazadlovém prostoru na pravé straně



Číslo	Popis
400	Elektronika motoru
401	Elektronika motoru
402	Elektronika motoru
403	Systém klimatizace a topení;
404	Nastavení předních sedadel
405	Systém klimatizace a topení
406	Skleněný střešní systém Viaro
407	Nastavení předních sedadel
408	Audio systém
409	Elektronika motoru
410
411	Systém napájení
412	Napínač bezpečnostního pásu vlevo a vpravo
413	Elektronika motoru
414	TV tuner
415	DISTRONIC PLUS
416	Přídavné topení
417	Ambientní osvětlení
418
419
420
421	Komunikace režimu komfort
422	Rádio; Navigační systém.
423
424
425	AIRSCARF; Vyhřívání a ventilace předních sedadel.
426	AIRSCARF; Taxi.
427	Elektronika motoru
428	Pneumatické odpružení; AIRMATIC.
429	Nastavení zadních sedadel
430
431
432
433
434
435	Dálkové otevírání zavazadlového prostoru; Skleněný střešní systém Viaro.
436	Taxi
437
438	Nastavení zadních sedadel
439	Nastavení zadních sedadel
440	Komunikace režimu komfort
441	Vyhřívání a ventilace zadních sedadel

442	Systém klimatizace a topení
443	Taxi
444	Tažné zařízení
445	Tažné zařízení
446	Tažné zařízení
447	Tažné zařízení
448	Tažné zařízení
449	Zásuvka 230V
450	Nastavení zadních sedadel
451	Vyhřívání a ventilace zadních sedadel
452	Elektronika motoru
453	Vyhřívání a ventilace předních sedadel
454	Pneumatické odpružení; AIRMATIC.
455	Zásuvka 230V
456	Zásuvka 12V v zavazadlovém prostoru
457	Zásuvka 12V přední
458	Zásuvka 12V přední
459
460
461	Systém klimatizace a topení
462
463	Automatická převodovka
464	Automatická převodovka; Elektronika motoru.
465
466
467	Monitorování tlaku pneumatik
468	Parkovací asistent
469	Dálkové otevírání zavazadlového prostoru
470	Elektronika motoru
471
472	Napínač bezpečnostního pásu levý a pravý
473	Pneumatické odpružení; AIRMATIC; Elektronika motoru.
474	Vyhřívání zadního skla
475	Audio systém
476	Zadní řídicí jednotka karoserie
477	Zadní řídicí jednotka karoserie
478	Audio systém
479
480	Rádio; Navigační systém.
481
482
483
484

O Mercedes-Benz Třída E W213 (2016-2020)

Mercedes-Benz Třída E W213, vyráběný v letech 2016 až 2020, je známý svou elegancí a technologickými inovacemi. Tento model nabízí širokou škálu motorů, včetně benzinových a dieselových variant, které poskytují různé úrovně výkonu a efektivity. Vyznačuje se pokročilými asistenčními systémy pro řidiče, stejně jako luxusním interiérem, který je typický pro značku Mercedes-Benz. Díky svému sofistikovanému designu a inovativním technologiím je W213 oblíbený mezi těmi, kteří hledají kombinaci komfortu a výkonu.

Schéma pojistkové skříňky Mercedes-Benz Třída E W213

Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz Třída E W213, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistkové skříňky se v tomto modelu obvykle nacházejí v motorovém prostoru a v interiéru, nejčastěji pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Použití správné pojistkové skříňky a jejích komponentů je klíčové pro bezpečný a efektivní provoz vozidla.
