Mercedes Třída M w163 (1997-2005) – pojistková skříňka
Mercedes Třídy M W163 (1997-2005) – schéma pojistkové skříňky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třídy M W163 (1997-2005) je pojistka 10 v pojistkové skříňce v motorovém prostoru.

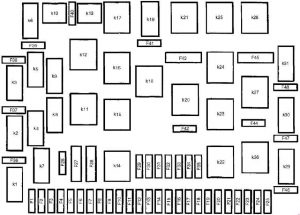

Pojistková skříňka a relé na levé zadní straně motorového prostoru (do 31/08/01)
| Číslo |
Popis | Ampéry [A] |
| 1 | Interní zásuvka (X58 / 1) | 15 |
| 2 | Skupina směrových světel (A1):
Přední levá směrová světla (A1e1); Přední pravá směrová světla (E1): Levá směrovka (E1e5) Levé zadní světlo (E3): Levá směrovka (E3e1) Levá pomocná směrovka (E22/1) Interní propojovací trubice, obvod L (Z53/4) Připojovací konektor tažného zařízení (X52) |
7,5 |
| 3 | Skupina předního světlometu vpravo (E2):
Pravé dálkové světlo (E2e1) |
15 |
| 4 | Napájení otevírací střechy (SHD), obvod 30:
Motor otevírací střechy (SHD) (M12) |
30 |
| 5 | Skupina předního světlometu vlevo (E1):
Levé dálkové světlo (E1e1) Skupina směrových světel (A1): Kontrolka dálkových světel (A1e3) |
7,5 |
| 6 | Motor stěrače zadních dveří (M6 / 4) | 7,5 |
| 7 | Kombinovaný spínač (S4):
Spínač nouzových světel (S6/1s1) Spínač ostřikovače skla (S4s4) Spínač stěrače (S4s5) Motor stěrače (M6/1) Relé K17: Přerušované relé předního stěrače. |
15 |
| 8 | Řídicí jednotka pojistkové skříňky (N78) | 25 |
| 9 | Skupina osvětlení přístrojů (A1)
Osvětlení registrační značky: Osvětlení registrační značky vlevo (E19/3V) Osvětlení registrační značky vpravo (E19/4) Osvětlení registrační značky, levý držák rezervního kola (E19/5) Osvětlení registrační značky, pravý držák rezervního kola (E19/6) Propojovací trubice přístrojové desky, obvod 58d (Z50/1): Spínač levého okna (S21/13y) Spínač pravého okna (S21/14) (elektroluminiscenční diody) Spínač SIH přední levý (S51/1) Spínač SIH přední pravý (S51/2) (elektroluminiscenční diody) Ohřívač/spínač AC (S98) (elektroluminiscenční diody) Kombinace spínačů s 2 polohami (S97/6) (elektroluminiscenční diody) Spínač ESP OFF (S76/6) (elektroluminiscenční diody) Spínač vnějšího zrcátka, sklopný a rozkládací (S50/1) (elektroluminiscenční diody) Spínač elektrického nastavení světlometů (SI/1) (elektroluminiscenční diody) Spínač stěrače/ostřikovače zadního skla (S78) (elektroluminiscenční diody) Spínač otevírací střechy (S13/2) (elektroluminiscenční diody) Spínač couvacích světel (S16/2) Osvětlení (R3e1) Skupina spínačů středové konzoly (S21). |
7,5 |
| 10 | Rádio (A2)
Propojovací trubice otevírací střechy, obvod 15R (Z54/1): Levá sluneční clona se světlem (Е14/1) Pravá sluneční clona se světlem (E14/2) Řídicí jednotka palubního počítače (N41) Automatické nastavení vnitřního zrcátka (H7) Přední zapalovač cigaret (s osvětlením popelníku) R3: Topný prvek (R3r1) Lampa v odkládací schránce (E13/1) Skupina směrových světel (A1): Kontrolka airbagu a varovná kontrolka (A1e15). |
10 |
| 11 | Senzor hmotnostního průtoku vzduchu s horkou fólií (B2 / 5) Senzor polohy vačkového hřídele (L5 / 1) Vstřikovací ventily (Y62) V případě M111: • Řídicí modul HFM (N3 / 4) |
10 |
| 12 | Interní propojovací trubice, obvod 58L (Z53 / 6): • Připojovací konektor tažného zařízení (X52) • Levé zadní světlo (E3): • Levé zadní světlo a světlo polohy (E3e2) Skupina předního světlometu vlevo (E1): • Světlo polohy a parkovací světlo vlevo (E1e3) • Osvětlení polohy vlevo (E1e6) |
7,5 |
| 13 | Propojovací trubice otevírací střechy, obvod 30 (Z54 / 2): • Přední stropní světlo (s zpožděním vypnutí a předním čtecím světlem) (E15 / 2) • Zadní vnitřní světlo (E15 / 3) • Levé zadní stropní světlo (E15 / 8) • Pravé zadní stropní světlo (E15 / 9) • Přední levá světla na přivítání (E17 / 16) • Přední pravá světla na přivítání (E17 / 15) • Řídicí jednotka palubního počítače (TRIP) (N41) Skupina ostřikovačů (A1): Senzor úhlu řízení (N49) Připojovací konektor Datalink (X11 / 4) |
10 |
| 14 | Řídicí jednotka motoru (nafta) Zařízení pro řízení vstřikování Ventil pro recirkulaci výfukových plynů |
25 |
| 15 | Interní propojovací trubice, obvod 54 (Z52 / 6): Levé brzdové světlo (E3): • Levé brzdové světlo (E3e4) Pravé zadní světlo (E4): • Pravé brzdové světlo (E4e4) • Střední brzdové světlo (E21) • Střední brzdové světlo, držák rezervního kola (E35) • Spínač brzdového světla |
10 |
| 16 | Diagnostický konektor (X11 / 4) Spínač couvacích světel (S16 / 2) Propojovací trubice přístrojové desky, obvod 15 (Z50 / 2): • Řídicí jednotka klimatizace (N19) • Spínač topení / AC (S98) • Spínač ventilátoru (S98s1) • Termostat (S98p1) • Osvětlení (S98el) • Osvětlení (S98e2) • Spínač recirkulace vzduchu (S98s2) • Spínač klimatizace (S98s3) • Motor pohonu klapky recirkulace vzduchu (M39) Skupina směrových světel (A1) |
15 |
| 17 | Připojovací box nákladového prostoru (X58 / 4) | 20 |
| 18 | Připojovací konektor tažného zařízení (X52) | 25 |
| 19 | M111: Řídicí modul HFM (N3 / 4) Regulovatelný elektromagnet vačkového hřídele (Y49) Ventil uzávěrky filtru s aktivním uhlím (Y58) M112 / 113: Připojovací konektor 87 M2e (Z7 / 36) • Ventil přepínání EGR (Y27) • Ventil podtlaku čerpadla vzduchu (Y32) • O2-Senzor kyslíku vlevo, před katalyzátorem. (G3 / 3) • O2-Senzor kyslíku vpravo, před katalyzátorem. (G3 / 4) Ventil pro kontrolu průtoku (Y58 / 1) O2-Senzor kyslíku vlevo, za katalyzátorem. (G3 / 5) O2-Senzor kyslíku vpravo, za katalyzátorem. (G3 / 6) |
15 |
| 20 | Nepřiřazeno | – |
| 21 | Rádio (A2) Mobilní telefon Systém hlasového ovládání (VCS) |
15 |
| 22 | Interní propojovací trubice, obvod 15 (Z51 / 5) • Řídicí modul ETC [EGS] (N15 / 3) • Spínač rozpoznání přenosového paprsku (S16 / 10) • Elektromagnetická ventilová zámka, rezerva / parkování (Y66 / 1) • Řízení pojistkové skříňky (N78) • Řídicí jednotka trakčních systémů (N47) S ESP: • Senzor úhlu řízení (N49) Skupina směrových světel (A1) Tlačítko tempomatu (S40) S M111: Řídicí modul HFM-SFI (N3 / 4) S M112 / 113: Řídicí jednotka elektroniky motoru (N3 / 10) Řídicí jednotka ventilátoru sání (N65 / 2) u modelů 163.174 / 175 Senzor deště (B38) |
15 |
| 23 | Řídicí modul regulace paprsku světlometů (N71) | 15 |
| 24 | Interní propojovací trubice, obvod 58R (Z52 / 4) • Připojovací konektor tažného zařízení (X52) Skupina předního světlometu vpravo (E2) • Světlo polohy a parkovací světlo vpravo (E2e3) Pravé zadní světlo (E4) • Pravé zadní světlo a světlo polohy (E4e2) Pravá strana – světlo označení (E2e6) |
7,5 |
| 25 | Pravé přední světlo (E2) • Pravá směrovka (E2e5) Pravé zadní světlo (E4) • Pravá směrovka (E4e1) Pravá pomocná směrovka (E22 / 2) Řídicí jednotka trakčního systému (N47) Interní propojovací trubice, obvod R (Z53 / 5): • Připojovací konektor tažného zařízení (X52) Skupina osvětlení přístrojů (A1) • Pravá směrovka Kontrolka (A1e2) |
7,5 |
| 26 | Připojovací terminál 15, pojistka (Z3 / 29): • Zapalovací cívky M111 (T1) • Zapalovací cívky M112 (T1) • Zapalovací cívky M113 (T1) |
15 |
| 39 | Nepřiřazeno | – |
| 40 | Audio systém | 25 |
| 41 | Nepřiřazeno | – |
| 42 | Centrální zamykání: • Motor centrálního zamykání levých předních dveří (M14 / 6) • Motor centrálního zamykání pravých předních dveří (M14 / 5) Trubice propojení centrálního zamykání, motor 1 (Z53 / 1): • Motor centrálního zamykání zadních dveří (M14 / 7) • Motor CL [ZV] levých zadních dveří (M14 / 8) • Motor CL [ZV] pravých zadních dveří (M14 / 9) • Motor zátky nádrže CL [ZV] (M14 / 10) |
20 |
| 43 | Motor ventilátoru (М2) zadního | 20 |
| 44 | Čerpadlo kapaliny na mytí skel zadních dveří (M5 / 3) | 15 |
| 44 | Typ 163.154 / 157 Relé ventilátoru motoru, stupeň 1 (F1k26) Relé ventilátoru motoru, stupeň 1 (F1k26) Trubice propojení levé komory motoru, ventilátor (Z56 / 2) • Levý pomocný ventilátor (M4m1) • Pravý pomocný ventilátor (M4m2) |
40 |
| 45 | Elektrické čerpadlo vzduchu (M33) | 40 |
| 46 | Trubice propojení přístrojové desky, zadní mlhové světlo (Z50 / 10) • Levé zadní mlhové světlo (E3e5), pravé zadní mlhové světlo (E4e5) Konektor tažného zařízení (X52) |
7,5 |
| 47 | Trubice propojení pomocného světlometu, pravá strana motorového prostoru (Z56 / 4) Levý přední světlomet (E1) • Levé mlhové světlo (E1e4) • Levé dálkové světlo (E1e7), pravé dálkové světlo (E2e7) Pravý přední světlomet (E2) • Pravé mlhové světlo (E2e4) |
15 |
| Relé | ||
| K1 | Vyhřívané relé zadního okna | |
| K2 | Modul relé VENTILÁTOR (K39) | |
| K3 | Elektrické relé čerpadla paliva (kromě motoru 612.963) | |
| K4 | Relé směrových světel vlevo | |
| K5 | Obvod 58 relé, osvětlení registrační značky / skupina směrových světel | |
| K6 | Elektronický stabilizační program (ESP) / relé deaktivace brzdových světel | |
| K7 | Relé signálu odbočení vpravo | |
| K8 | Relé startéru (elektromagnetický spínač, svorka 50) | |
| K9 | Obvod relé 58R (pravé světlo polohy) | |
| K10 | Rezerva | |
| K11 | Obvod relé 15 zpožděné (pouze motor 612.963) | |
| K12 | Obvod relé 15 | |
| K13 | Obvod relé 58L (levé světlo polohy) | |
| K14 | Relé komfortu | |
| K15 | Relé centrálního zamykání, odblokování zadního víka | |
| K16 | Relé předního okna vpravo | |
| K17 | Relé předního stěrače, přerušované | |
| K18 | Relé předního okna vlevo | |
| K19 | Relé oběhového čerpadla topení a pojistka ventilátoru pojistkové skříňky a skříňky relé | |
| K20 | Relé centrálního zamykání: Zamykání všech dveří | |
| K21 | Relé ventilátoru topení | |
| K22 | Relé potkávacích světel a kontakt | |
| K23 | Relé centrálního zamykání: odblokování předních spolujezdcových dveří, zadních dveří a zátky palivové nádrže | |
| K24 | Relé centrálního zamykání: odblokování dveří řidiče | |
| K25 | Rezerva | |
| K26 | Relé ventilátoru motoru, stupeň 1, s klimatizací | |
| K27 | Rezerva | |
| K28 | Relé čerpadla vstřikování sekundárního vzduchu | |
| K29 | Relé zadních mlhových světel | |

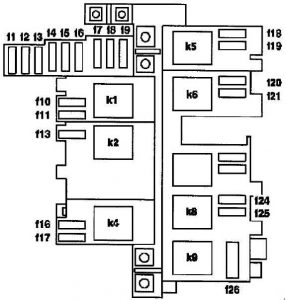

Pojistková skříňka a moduly, prostor pro nohy vpravo vpředu
| Číslo |
Popis |
[A] |
| 1 | Kontrolka AIRBAG OFF | 7.5 |
| 2 | Přední zapalovač (s osvětlením popelníku) | Až do VIN A289564, X754619:
20
Od VIN A289565, X754620: 15
|
| 3 | Motor stěrače zadního víka | 15 |
| 4 | Až do VIN A289564, X754619: řídicí jednotka E-Call (pouze USA) Od VIN A289565, X754620: motor předního ventilátoru |
7,5 40 |
| 5 | Vysavač / klimatizace | Až do VIN A289564, X754619:
7.5
Od VIN A289565, X754620: 15
|
| 6 | Interní zásuvka | 20 |
| 7 | Nepřiřazeno | – |
| 8 | Vyhřívání levého předního sedadla a vyhřívání pravého předního sedadla Nepřiřazeno |
Až do VIN A289564, X754619:
20 Od VIN A289565, X754620
|
| 9 | Nepřiřazeno | – |
| 10 | Spínač nastavení levého předního sedadla | Až do VIN A289564, X754619:
30
Od VIN A289565, X754620: 35
|
| 11 | Spínač nastavení pravého předního sedadla | Až do VIN A289564, X754619:
30
Od VIN A289565, X754620: 35
|
| 13 | Odstranit existující palivovou pumpu se snímačem hladiny paliva (benzín) | 20 |
| 17 | Vyhřívání zadního okna | 25 |
| 19 | Čerpadlo HCS [SRA] | 30 |
| 20 | Pravý dálkový světlomet | Od VIN A289565, X754620:
7,5
|
| 21 | Levá směrovka / dálkové světlomety | Od VIN A289565, X754620:
7,5
|
| 24 | Motory ovládání oken zadních a napájení dolního ovládacího panelu | Od VIN A289565, X754620:
25
|
| 25 | Motory ovládání oken předních a napájení dolního ovládacího panelu | Od VIN A289565, X754620:
25
|
| Relé | ||
| K1 | Relé ovládání komfortu sedadel | |
| K2 | Relé čerpadla paliva (benzín) | |
| K4 | Relé odmrazování zadního okna | |
| K5 | Relé čerpadla HCS [SRA] | |
| K6 | Pomocné relé dálkových světlometů (od VIN A289565, X754620) | |
| K8 | Dolní ovládací panel / spínač kontaktního můstku (od VIN A289565, X754620) | |
| K9 | Relé pro napájení na napětí terminálu 15 | |
O Mercedes Třídy M W163 (1997-2005)
Mercedes Třídy M W163, vyráběný v letech 1997 až 2005, byl prvním SUV modelem od Mercedes-Benz, který přinesl kombinaci luxusu a terénních schopností. Tento model byl známý svou robustní konstrukcí a pohodlným interiérem, který nabízel dostatek prostoru pro pasažéry i zavazadla. Třída M W163 byla dostupná s různými motorizacemi, včetně benzínových a dieselových motorů. Mezi nejpopulárnější patřily motory V6 a V8, které poskytovaly dostatečný výkon pro každodenní jízdu i náročnější terénní podmínky. Díky pokročilým technologiím a bezpečnostním prvkům se tento model stal oblíbeným mezi řidiči, kteří hledali spolehlivé a výkonné vozidlo.
Schéma pojistkové skříňky Mercedes Třídy M W163
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes Třídy M W163, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu jsou pojistkové skříňky umístěny na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem v elektrickém systému vozidla, a proto je důležité mít přehled o její konfiguraci a správném použití.
