Mercedes-Benz Sprinter (907) (2018-2022) – pojistková skříňka
Mercedes-Benz Sprinter – schéma pojistkové skříně
Rok výroby: 2018, 2019, 2020, 2021, 2022.

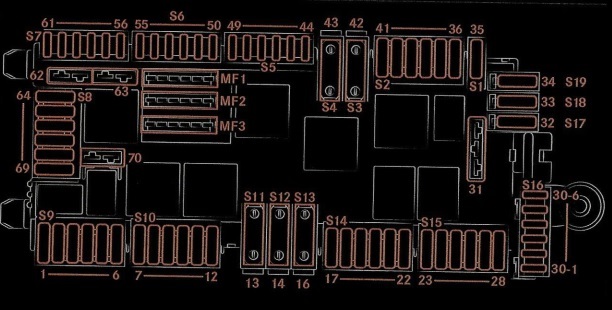

Pojistková skříňka a relé v prostoru pro nohy spolujezdce
| Číslo | Popis | Ampéráž [A] |
| MF1 | ||
| 15-1 | Řídicí jednotka motoru;
Společný modul přenosového systému (CPC); Modul ESP; Modul pohonu všech kol; Zpomalovač; Pneumatické odpružení. |
5A |
| MF2 | ||
| 15-2 | Zpětný kabel, relé svorky 15;
Nastavení úhlu světlometů, halogenový světlomet; Tachograf TCO; Radarový senzor pro aktivní brzdový asistent; Deaktivace zařízení pro varování při couvání, připojení k napájení, nastavení provozní rychlosti; Připojení k zásuvce DIN. |
5A |
| MF3 | ||
| 30-T | Multifunkční kamera;
Tachograf TCO; Připojení k zásuvce DIN, střecha; Svorka 15, relé pod napětím; Přístrojová deska; Centrální olejové čerpadlo. |
7,5A |
| S9 | ||
| 1 | Nepřiřazeno | |
| 2 | Společný modul přenosového systému (CPC) | 10A |
| 3 | Řídicí jednotka motoru OM642/OM651/M274 | 10A |
| 4 | Zásuvka DIN, palubní deska | 7,5A |
| 5 | Společný modul přenosového systému (CPC) | 10A |
| 6 | Ventilátor chladiče (ne pro OM654) | 5A |
| S10 | ||
| 7 | Automatická převodovka | 30A |
| 8 | Řídicí jednotka karoserie | 30A |
| 9 | Řídicí jednotka karoserie | 30A |
| 10 | Topení, katalyzátor SCR. | 30A |
| 11 | Modul řízení pod stropem (standard);
Modul řízení pod stropem, rám kabiny; Modul řízení pod stropem, vysoký. |
10A/10A/15A |
| 12 | Čerpadlo, katalyzátor SCR | 15A |
| S11 | ||
| 13 | Automatická převodovka NAT3 | 60A |
| S12 | ||
| 14 | Ventily ESP (Premium), vozidla s elektromechanickou parkovací brzdou;
Ventily ESP (standard). |
40A/25A |
| S13 | ||
| 16 | Čerpadlo ESP | 60A |
| S14 | ||
| 17 | Řídicí jednotka karoserie | 30A |
| 18 | Řídicí jednotka karoserie | 30A |
| 19 | D+, výrobce karoserie | 10A |
| 20 | Jednotka řízení dveří druhého řidiče | 25A |
| 21 | Řídicí jednotka dveří řidiče | 25A |
| 22 | Jednotka řízení pneumatického odpružení (LFA) | 10A |
| S15 | ||
| 23 | Jednotka řízení ventilátoru | 25A |
| 24 | Zásuvka USB (palubní deska, odkládací schránka);
Zásuvka měniče 115V/230V. |
7,5A |
| 25 | Zapalovač, středová konzola | 15A |
| 26 | Zásuvka informačního panelu | 15A |
| 27 | Zásuvka měniče, 115V/230V. | 25A |
| 28 | Předběžná instalace rádia;
Zvedák nákladu; Anténa měniče napětí; Zásuvka měniče, 115V/230V pro vozidla s externí baterií. |
7,5A |
| S16 | ||
| 30-1 | Nepřiřazeno | |
| 30-2 | Nepřiřazeno | |
| 30-3 | Centrální zamykání | 5A |
| 30-4 | Alarm (ATA) | 5A |
| 30-5 | Nepřiřazeno | |
| 30-6 | Jednotka řízení elektronického zámku zapalování | 10A |
| 31 | Startování, relé svorky 15-II | 25A |
| S17 |
| 32 | Nepřiřazeno | |
| S18 | ||
| 33 | Senzor kvality napětí (SEB) | 5A |
| S19 | ||
| 34 | Elektronika pro vnitřní osvětlení karoserie | 10A |
| S1 | ||
| 35 | Advance Caravanning (ACU) – jednotka vozidla pro karavan | 7,5A |
| S2 | ||
| 36 | Ovládací panel klimatizace | 5A |
| 37 | Elektrický zámek řízení (ESTL) | 5A |
| 38 | Kontrola sloupku řízení (SCSM) | 10A |
| 39 | Anténa;
Navigace; Dvsmenné rádio. |
10A |
| 40 | Otočné výstražné světlo | 5A |
| 41 | Multimediální rádiový systém (C5/NTG6), předběžná instalace rádia | 25A |
| S3 | ||
| 42 | Nepřiřazeno | |
| S4 | ||
| 43 | Nepřiřazeno | |
| S5 | ||
| 44 | Ovládací panel multimediálního systému | 5A |
| 45 | Podpora pro nabíječku;
Bezdrátové mobilní rozhraní (WMI). |
5A |
| 46 | Jednotka multimediálního připojení (MMI) | 7,5A |
| 47 | Hermes (UMTS/modul komunikace LTE) | 5A |
| 48 | Stacionární topení Telestar | 5A |
| 49 | Centrální displej | 5A |
| S6 | ||
| 50 | Přídavné světlo, levé (výrobce karoserie platformy) | 5A |
| 51 | Přídavné světlo, pravé (výrobce karoserie platformy) | 5A |
| 52 | Jednotka kontroly airbagů | 7,5A |
| 53 | Diagnostika | 5A |
| 54 | Napájení relé | 5A |
| 55 | Motor TS (Diesel), jednotka kontroly motoru (OM651) | 7,5A |
| S7 | ||
| 57 | Senzor částic sazí;
Senzor NOx; Senzor částic sazí (ne pro OM654) |
10A |
| 58 | Motor, recirkulace výfukových plynů (EGR) (OM642/OM651);
Motor (ne pro OM654). |
10A |
| 59 | Csenzor NOx před a za katalyzátorem (ne pro OM654) | 15A |
| 60 | Lambda sonda | 10A |
| 61 | Motor M274;
Motor (OM642/OM651). |
7,5A |
| H2 | ||
| 62 | Jednotka kontroly motoru (ne pro OM654) | 15A |
| 63 | Jednotka kontroly motoru;
Motor (M274); Motor (ne pro OM654). |
20A/20A/25A |
| S8 | ||
| 64 | Kontrola karoserie | 30A |
| 65 | Kontrola karoserie | 30A |
| 66 | Ventilátor na střeše | 15A |
| 67 | Jednotka kontroly pro měření paliva (FSCM) | 25A |
| 68 | LED světlo, pravé | 15A |
| 69 | LED světlo, levé | 15A |
| H2 | 30A | |
| 70 | Stěrače předního skla | 30A |

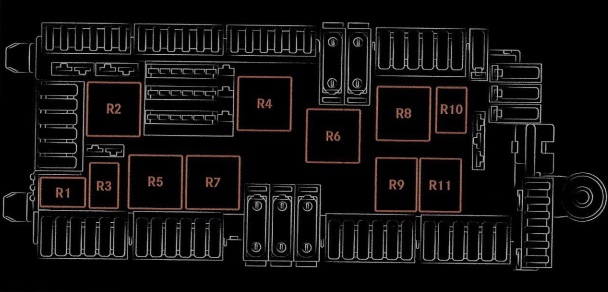

Pojistková skříňka v prostoru pro nohy cestujícího
| Číslo | Popis | Ampéráž [A] |
| R1 | Rezerva | 30A |
| R2 | Svorka 87, motor | 50A |
| R3 | Svorka 87, společný modul přenosového systému (CPC) | 30A |
| R4 | Svorka 15-I | 40A |
| R5 | Zapnutí a vypnutí stěračů | 40A |
| R6 | Rezerva | 40A |
| R7 | Rychlost stěračů | 40A |
| R8 | Svorka 50, startér | 40A |
| R9 | Svorka 15R (vozidla bez dodatečné baterie) | 50A |
| R10 | Svorka 15-II | 30A |
| R11 | Svorka 15R (vozidla bez dodatečné baterie) | 50A |

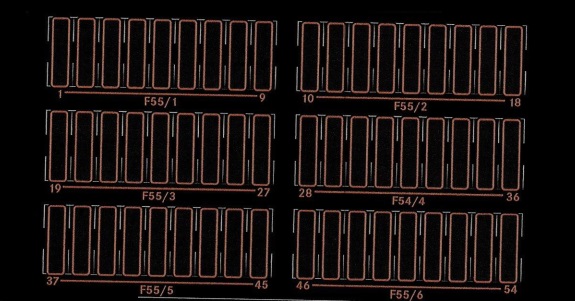

Pojistky na vnější straně základny sedadla řidiče
| Číslo | Popis | Ampéráž [A] |
| F55/1 | ||
| 1 | Přídavný světlomet směrových světel | 10A |
| 2 | Stěrač zadního okna, pravý | 15A |
| 3 | Integrovaný pohon | 30A |
| 4 | Propojovací lišta | 25A |
| 5 | Jednotka regulace sedadla řidiče | 25A |
| 6 | Jednotka vyhřívání sedadla řidiče | 10A |
| 7 | Bederní opěrka řidiče | 25A |
| 8 | Monitorování tlaku v pneumatikách | 5A |
| 9 | Parkovací asistent;
Zadní kamera (RVC). |
5A |
| F55/2 | ||
| 10 | Závěs na přívěs, pravý (zásuvka na přívěs) | 25A |
| 11 | Jednotka řízení se zásuvkou na přívěs | 15A |
| 12 | Závěs na přívěs, levý (zásuvka na přívěs) | 25A |
| 13 | Jednotka řízení se zásuvkou na přívěs | 15A |
| 14 | Multifunkční modul (MPM) | 25A |
| 15 | Multifunkční modul (MPM) | 25A |
| 16 | Ventilátor zadní komory | 25A |
| 17 | Stacionární topení (topení vody) | 20A |
| 18 | Automatická převodovka, pomocné čerpadlo oleje | 15A |
| F55/3 | ||
| 19 | Stacionární topení;
Svorka 15 na dodatečné baterii. |
15A |
| 20 | Pmonitorování napětí dodatečné baterie | 5A |
| 21 | Vyhřívání zadního okna, levé | 15A |
| 22 | Vyhřívání zadního okna, pravé | 15A |
| 23 | Zvedák nákladu/sklopný vůz (předinstalace) | 7,5A |
| 24 | Propojovací tyč pro elektrické připojení | 15A |
| 25 | Relé ventilátoru střechy | 5A |
| 26 | Speciální signál, výrobce karoserie přístrojové desky | 7,5A |
| 27 | Vyhřívání zadního okna | 30A |
| F55/4 | ||
| 28 | Posuvné dveře, levé;
Elektrické posuvné dveře, levé. |
15A/30A |
| 29 | Posuvné dveře, pravé;
Elektrické posuvné dveře, pravé. |
15A/30A |
| 30 | Pojistková skříňka antény | 5A |
| 31 | Automatická převodovka | 7,5A |
| 32 | Automatická převodovka | 10A |
| 33 | Asistence při brzdění | 30A |
| 34 | Relé sirény;
Příprava pro karavan. |
15A/30A |
| 35 | Otáčející světlomet se sirénou;
Příprava pro karavan. |
15A/30A |
| 36 | Příprava pro karavan | 30A |
| F55/5 | ||
| 37 | Elektrický schůdek, levý | 10A |
| 38 | Elektrický schůdek, pravý | 10A |
| 39 | Bzučák upozornění;
Elektrický schůdek, pravý a levý. |
5A |
| 40 | Automatická převodovka (NAT2) | 10A |
| 41 | Svorka 15, speciální signál | 5A |
| 42 | Zadní kamera (RVC);
Zrcadlo s monitorem na zadní pohled. |
5A |
| 43 | Zásuvka, kabina | 15A |
| 44 | Zásuvka, sloupek D, levý | 15A |
| 45 | Zásuvka, sloupek D, pravý | 15A |
| F55/6 | ||
| 51 | USB port, levý | 7,5A/5A |
| 52 | USB port, pravý | 7,5A/5A |

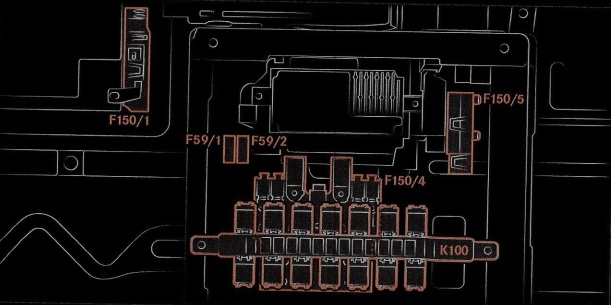

Pojistky v základně sedadla řidiče a v pojistkové skříni baterie
| Číslo | Popis | Ampéráž [A] |
| F150/1 (MFB-1) | Pojistková skříňka baterie | |
| 1 | Senzor baterie | |
| 2 | Není přiřazeno | MIDI |
| 3 | Hlavní pojistková skříňka (MFB-2) | Barra |
| 4 | Centrum distribuce energie, svorka 30 (F30-1 – F30-6) | 50A |
| 5 | Pomocné PTC topení | 125A |
| F150/4 (MFB-2) | ||
| 1 | Svorka 30T, pojistková skříňka, základna sedadla řidiče (F55/1-F55/6) | 125A |
| 2 | Elektrická kontrola | 125A |
| 3 | Alternátor | 300A |
| 4 | Alternátor | 400A |
| 5 | Centrum distribuce energie (PDC), FB-P | 175A |
| 6 | Výstupní stupeň předehřevu (GZE) | 80A |
| 7 | Ventilátor chladiče (ne pro OM654);
Ventilátor chladiče motoru; Ventilátor chladiče (ne pro OM654). |
40A/70A/80A |
| 8 | Hlavní pojistky karavanu | 100A |
| 9 | Není přiřazeno | – |
| 10 | Klimatizace, zadní prostor | 100A/50A/25A |
| 11 | Dodatečná baterie/Relé odpojení baterie;
Zpomalovač bez dodatečné baterie. |
150A/100A |
| 12 | Pneumatické odpružení (LFA) | 40A |
| 13 | Vyhřívání předního skla | 80A |
| F150/5 (MFB-ZB) | ||
| 1 | Zpomalovač | 100A |
| 2 | Zvedák nákladu/vozidlo s výklopnou korbou (příprava) | 250A |
| 3 | Dodatečná baterie | |
| 4 | Relé odpojení baterie | 150A |
| 5 | Zásuvka, měnič | 60A |
| 6 | Stacionární vyhřívání | 25A |
| F59/1 a F59/2 | ||
| 1 | Vyhřívání předního skla, levé | 40A |
| 2 | Vyhřívání předního skla, pravé | 40A |

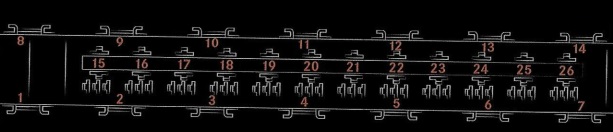

Relé
| Číslo | Popis | Ampéráž [A] |
| 1 | Ohřívání čelního skla | |
| 2 | Svorka 15 | |
| 3 | Ohřívání zadního skla | |
| 4 | Zásuvka, zadní | |
| 5 | Vnitřní osvětlení | |
| 6 | Nepoužito | |
| 7 | Nepoužito | |
| 8 | Nepoužito | |
| 9 | Nepoužito | |
| 10 | Nepoužito | |
| 11 | Nepoužito | |
| 12 | Nepoužito | |
| 13 | Nepoužito |
| 14 | Nepoužívá se | |
| – | Mini-relé | – |
| 15 | Zadní stěrač pravý | |
| 16 | Tělo spojovací tyče výrobce | |
| 17 | Spínač, zařízení pro upozornění na couvání | |
| 18 | Ventilátor střechy | |
| 19 | Přídavná olejová pumpa | |
| 20 | Elektrický schůdek, pravý 1 | |
| 21 | Elektrický schůdek, pravý 2 | |
| 22 | Elektrický schůdek, levý 1 | |
| 23 | Elektrický schůdek, levý 2 | |
| 24 | Siréna | |
| 25 | Rotující upozorňovací světlomet se sirénou | |
| 26 | Zvedák nákladu |
O Mercedes-Benz Sprinter (907) (2018-2022)
Mercedes-Benz Sprinter (907) je moderní užitkové vozidlo, které bylo představeno v roce 2018 a vyrábělo se do roku 2022. Tento model je známý svou spolehlivostí, prostorností a všestranností, což ho činí ideálním pro různé podnikatelské účely. Sprinter (907) je dostupný s různými motorizacemi, včetně naftových a benzinových motorů, které nabízejí optimální výkon a efektivitu. Vozidlo je vybaveno pokročilými technologiemi a bezpečnostními prvky, což zaručuje komfortní a bezpečnou jízdu. Díky své modulární konstrukci je Sprinter vhodný pro různé úpravy a přizpůsobení podle potřeb zákazníka.
Schéma pojistkové skříně Mercedes-Benz Sprinter (907)
Tato stránka zobrazuje schéma pojistkové skříně pro model Mercedes-Benz Sprinter (907), která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříně v tomto modelu zahrnují prostor pod přístrojovou deskou a motorový prostor. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném použití.
