Mercedes-Benz 190 (1982-1993) – pojistková skříňka
Mercedes-Benz 190 (1982-1993) – schéma pojistek
Rok výroby: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes 190 (1982-1993) je pojistka 19 v pojistkové skříňce.

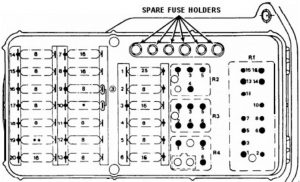

Pojistková skříňka
| Č. |
[A] |
Popis |
| 1 | 8 1) 16 2) 25 3) |
Přídavný ventilátor / ventilátor chlazení Tempmatic Climate Control |
| 2 | 8 | Karburátor pomocný ventilátor / ventilátor chlazení Tempmatic Climate Control |
| 3 | 16 | Pomocný ventilátor / ventilátor chlazení |
| 4 | 8 | Pravý světlomet, kontrolka dálkových světel |
| 5 | 8 | Levý světlomet |
| 6 | 16 | Kombinované relé, zadní odmrazování |
| 7 | 16 | Elektrický motor pravého zadního okna, levého předního okna |
| 8 | 16 | Elektrický motor levého zadního okna, pravého předního okna |
| 9 | 8 | Antiblokovací systém, rezervní světla, středová konzola, kontrolky tempomatu, brzdová světla, kontrolky upozornění (kontrolka rezervy paliva, kontrolka opotřebení brzdových destiček, kontrolka hladiny brzdové kapaliny, ruční brzda), elektromagnetický ventil automatické převodovky |
| 10 | 8 4) 16 5) |
Antivandalismus, pomocný ventilátor / ventilátor chlazení, ventilátor – elektromagnetická spojka, tempomat, elektronická kontrola motoru, vyhřívaná sedadla, ortopedická sedadla, vyhřívaná vnější zrcátka, pravé vnější zrcátko, otáčkoměr, stěrač / ostřikovač skel, vyhřívaný ostřikovač skel, indikátor vnější teploty, relé pro zastavení minimálních otáček |
| 11 | 8 | Klaksón, Tempmatic Climate Control, směrovky, systém upozornění |
| 12 | 8 | Zadní vnitřní světla, anténa, antivandalismus, centrální zamykání, přídavná světla, zadní čtecí světlo, elektrická sedadla |
| 13 | 8 | Otáčkoměr, automatická anténa, hodiny, noční světla, nouzová světla, rádio / CD přehrávač, světlo zavazadlového prostoru, systém upozornění |
| 14 | 8 | Osvětlení: přístrojová deska / středová konzola, stěrač / ostřikovač světlometu, parkovací / zadní / boční světla, směrovka (pravá strana) / licence / model převodovky, systém upozornění |
| 15 | 8 | Světla: Parkovací / zadní / boční, směrovka (levá strana) / licence / model převodovky |
| 16 | 8 | Mlhová světla |
| 17 | 8 | Světlomety (doprava) (tlumená světla) |
| 18 | 8 | Světlomety (doprava) (tlumená světla) |
| 19 | 16 | Zapalovač cigaret , lampa v prostoru pro rukavice, rádio, zadní odmrazování, posuvná střecha (otevírací střecha) |
| 20 | 16 | Světlomety, stěrač / ostřikovač světlometu, stěrač / ostřikovač |
| Relé |
||
| R1 | Kombinované relé (zadní odmrazování, časovač, stěrač / ostřikovač, blikač nouzových světel / směrovek) | |
| R2 | Relé ovládání oken | |
| R3 | Pomocné relé ventilátoru | |
| R4 | Relé OVP | |
| 1) Od modelu z roku 1990 2) Modely od 1984 do 1988 3) Modely od 1987 do 1989 4) Bez vyhřívaných sedadel 5) S vyhřívanými sedadly |
||

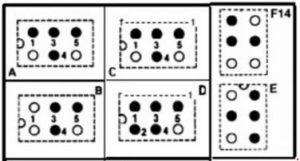

Schéma relé pomocného
| Č. |
[A] |
Popis |
| 1 | 25 | Od spínačů elektrického sedadla: výška, dopředu-dozadu |
| 2 | 25 | Spínače předních elektrických sedadel: zadní výška, řídicí jednotka opěradla |
| Relé | ||
| ZA | Relé zásuvky napájení Pomocné relé ventilátoru vysoká rychlost |
|
| b | Podpora pomocné pojistky (zásuvka napájení) | |
| do | Pomocné relé ventilátoru (201.028 / .034) Dvojité pomocné relé ventilátoru (201.025) Relé napájení zásuvky Relé pomocné relé ventilátoru vysoká rychlost |
|
| re | Relé stěrače světlometu Ochrana proti krádeži Podpora pojistky Relé elektrického sedadla |
|
| mi | Ohřívač předehřevu sběrného potrubí (190E 2.3) | |
| F14 | Poplach proti krádeži (ATA) | |
Podpora pomocné pojistky
| [A] |
Popis |
| 8 | Mobilní telefon (TRU) |
| 16 | Vyhřívaná těsnění |
| 25 | Spínač ventilátoru Tempmatic |
O Mercedes-Benz 190 (1982-1993)
Mercedes-Benz 190, známý také jako W201, byl představen v roce 1982 a vyráběl se až do roku 1993. Tento model se stal populárním díky své spolehlivosti, komfortu a inovativním technologiím, které přinesl do segmentu kompaktních luxusních vozidel. Mercedes-Benz 190 byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které se pohybovaly od 1,8-litrových až po 2,6-litrové varianty. Vozidlo se vyznačovalo precizním řízením, kvalitním zpracováním interiéru a pokrokovými bezpečnostními prvky, což z něj činilo oblíbenou volbu mezi řidiči, kteří hledali spolehlivé a elegantní auto.
Schéma pojistkové skříňky Mercedes-Benz 190
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz 190, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru nebo pod palubní deskou, což umožňuje jednoduchý přístup při výměně pojistek. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
