Land Rover Discovery 3 LR3 (L319) (2004-2009) – pojistková skříňka
Land Rover Discovery 3 LR3 (L319) (2004-2009) – schéma pojistkové skříně
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009.
Pojistky zapalovače cigaret (zásuvka napájení) v Land Rover Discovery 3 / LR3 jsou pojistky # 19 (zásuvka napájení navíc ve druhé řadě), # 34 (zásuvka napájení navíc v předních sedadlech), # 47 (zásuvka napájení navíc ve třetí řadě) a # 55 (zapalovač cigaret) v pojistkové skříni přístrojové desky.
Poloha pojistkové skříně
Pojistková skříň se nachází za odkládací schránkou.

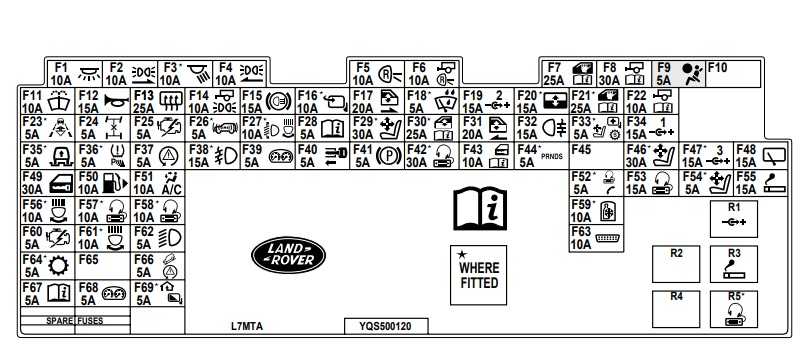

Schéma pojistkové skříně
Přiřazení pojistek v přístrojové desce
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| 1 | Vnitřní světla – světlo odkládací schránky, světlo kosmetického zrcátka, mapová světla, stropní světla;
Elektrická sedadla (bez paměti). |
10 |
| 2 | Boční světla pravá | 10 |
| 3 | do roku 2005:
Světla (divadelní světla). |
10 |
| 4 | Boční světla levá | 10 |
| 5 | Světla zpátečky | 10 |
| 6 | Světlo zpátečky přívěsu | 10 |
| 7 | Okno řidiče | 25 |
| 8 | Napájení přívěsu (napájení z baterie) | 30 |
| 9 | do roku 2006:
SRS; od roku 2007: Airbag. |
5 |
| 10 | – | – |
| 11 | Čerpadlo stěrače | 15/10 |
| 12 | Klaksón | 15 |
| 13 | Vyhřívané zadní sklo | 25 |
| 14 | Boční světlo přívěsu | 10 |
| 15 | Brzdová světla, spínač brzdy | 15 |
| 16 | Zrcadlo Powerfold | 10 |
| 17 | Zadní okno pravé | 20 |
| 18 | Senzor deště;
Senzor ambientního světla (světla auta). |
5 |
| 19 | Dodatečná napájecí zásuvka – sedadla druhé řady | 15 |
| 20 | Otevírací střecha | 15 |
| 21 | Okno spolujezdce | 25 |
| 22 | Napájení přívěsu (napájení zapalování) | 10 |
| 23 | – | – |
| 24 | Pojistková skříň – centrální diferenciál;
Terrain Response. |
5 |
| 25 | Modul řízení motoru (ECM) | 5 |
| 26 | Akustický signál s bateriovým napájením | 5 |
| 27 | Adaptivní přední osvětlení;
Nastavení světlometů. |
10 |
| 28 | Kamera motoru pojistkové skříně – zapalování | 5 |
| 29 | Elektrické ovládání sedadla spolujezdce | 30 |
| 30 | – | – |
| 31 | Zadní sklo levé | 20 |
| 32 | Zadní mlhová světla | 15 |
| 33 | Nastavení zrcátek;
Automatická převodovka; Elektrické sedadlo spolujezdce (do roku 2005). |
5 |
| 34 | Dodatečná napájecí zásuvka – přední sedadla | 15 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 35 | Regulátor pneumatického odpružení | 5 |
| 36 | Senzor parkování (Park Distance Control);
Systém monitorování tlaku v pneumatikách |
5 |
| 37 | Dynamická kontrola stability | 5 |
| 38 | Přední mlhová světla | 15 |
| 39 | Přístrojová deska | 5 |
| 40 | Key-in sense | 5 |
| 41 | Elektrická parkovací brzda (EPB) | 5 |
| 42 | Audio zesilovač | 30 |
| 43 | Rádio přijímač;
Systém monitorování tlaku v pneumatikách. |
10 |
| 44 | Spínač automatické převodovky | 5 |
| 45 | – | – |
| 46 | Elektrické sedadlo řidiče | 30 |
| 47 | Dodatečná napájecí zásuvka – sedadla třetí řady | 15 |
| 48 | Zadní stěrač | 15 |
| 49 | Centrální zamykání | 30 |
| 50 | Elektrický pohon uzávěru nádrže | 10 |
| 51 | ECU klimatizace | 10 |
| 52 | Telefon;
Centrum cestovní komunikace. |
5 |
| 53 | Multimediální modul;
Audio jednotka; DVD přehrávač. |
15 |
| 54 | Elektrické sedadlo – paměť, bederní pumpa | 5 |
| 55 | Zapalovač cigaret | 15 |
| 56 | Adaptivní přední osvětlení (levá jednotka) | 10 |
| 57 | Modul zábavy na zadních sedadlech | 10 |
| 58 | Telefon;
Dotyková obrazovka; Multimediální modul; TV tuner. |
10 |
| 59 | Chladnička Box Cubby | 10 |
| 60 | Modul řízení motoru (ECM) | 5 |
| 61 | Adaptivní přední osvětlení (pravá jednotka) | 10 |
| 62 | Dálková světla;
Světla auta. |
5 |
| 63 | Diagnostická zásuvka | 10 |
| 64 | Regulátor automatické převodovky | 5 |
| 65 | – | – |
| 66 | Spínač HDC;
Spínač brzdy; Senzor úhlu řízení; Spínač DSC. |
5 |
| 67 | Světla auta | 5 |
| 68 | Přístrojová deska | 5 |
| 69 | Vnitřní zrcátka s automatickou funkcí ztmavení;
Elektrochromatické zrcátko; Homelink (do roku 2005). |
5 |

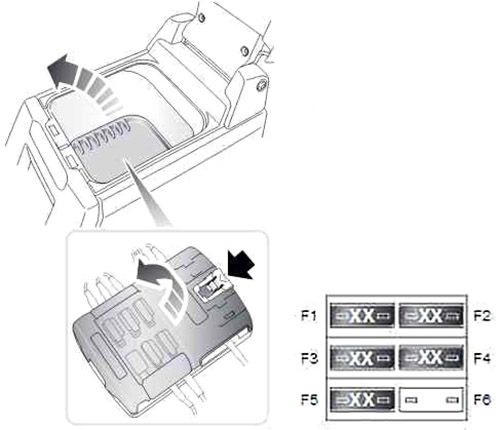

Nachází se na spodní straně prostoru pro cestující ve středové konzole.
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 1 | Aviophone | 5 |
| 2 | Siréna | 20 |
| 3 | Skrytá světla | 5 |
| 4 | Světlomet | 10 |
| 5 | Monitor stavu baterie | 3 |
| 6 | Dodatečné vybavení | 30 |

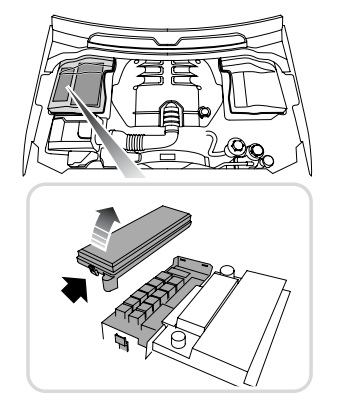

Poloha pojistkové skříně

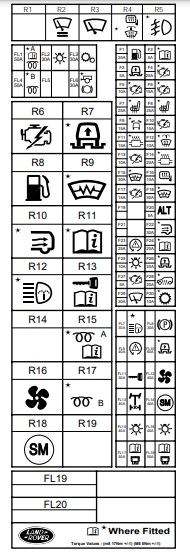

Schéma pojistkové skříně
Přiřazení pojistek v motorovém prostoru
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| 1 | Čerpadlo paliva | 25 |
| 2 | – | – |
| 3 | Regulátor pneumatického odpružení | 5 |
| 4 | Nafta – nafta EMS (řízení relé ECU a čerpadla paliva) | 25 |
| 5 | Benzín – benzín EMS
(ventil na odvodnění, EGR, ventil na regulaci sacího potrubí); Ventilátor E-Box |
10 |
| 6 | Benzín EMS (zapalovací cívky) | 15 |
| 6 | od roku 2007:
Nafta EMS (řízení senzorů a relé svíček). |
15 |
| 7 | Vyhřívání předních sedadel | 25 |
| 8 | Vyhřívání zadních sedadel | 25 |
| 9 | do roku 2005:
Aktivní řízení naklánění. |
15 |
| 10 | Benzín – benzín EMS (motor tělesa škrticí klapky, MAF), chladič | 15 |
| 10 | Nafta – chladicí ventilátor | 15 |
| 11 | Benzín – benzín EMS (senzory kyslíku vzadu) | 15 |
| 12 | Vyhřívané trysky stěračů | 10 |
| 13 | Benzín – benzín EMS
(ECU, VVT a řízení relé čerpadla paliva) |
10 |
| 13 | Nafta EMS (PCV, VCV) | 10 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 14 | Benzín – benzín EMS (senzory kyslíku přední) | 20 |
| 15 | Vyhřívané čelní sklo | 30 |
| 16 | Vyhřívané boční zrcátka | 10 |
| 17 | Benzín – benzín EMS (vstřikovače) | 15 |
| 17 | Diesel EMS (MAF, EGR), ventilátor E-Box | 15 |
| 18 | Vyhřívané čelní sklo | 30 |
| 19 | – | – |
| 20 | Alternátor | 5 |
| 21 | – | – |
| 22 | Zadní ventilátor | 30 |
| 23 | Dynamický systém kontroly stability | 25 |
| 24 | Benzín – pomocná pumpa brzdy | 20 |
| 25 | Spínač osvětlení | 10 |
| 26 | Ovladač pneumatického odpružení | 20 |
| 27 | Modul řízení motoru (ECM) | 5 |
| 28 | Diesel – pomocné topení | 20 |
| 29 | Přední stěrače | 30 |
| 30 | Ovladač automatické převodovky | 10 |

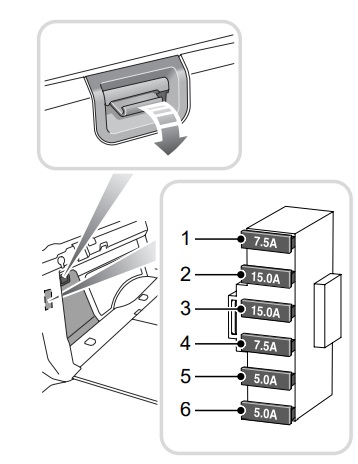

Nachází se na levé straně zadní komory za krytem.
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 1 | Brzdové světlo | 7.5 |
| 2 | Napájení zapalování | 15 |
| 3 | Napájení baterie | 15 |
| 4 | Zadní mlhová světla | 7.5 |
| 5 | Pravé zadní světlo | 5 |
| 6 | SPZ a levé zadní světlo | 5 |
