Mercedes-Benz GLK (2008-2015) – pojistková skříňka
Mercedes-Benz GLK (2008-2015) – schéma pojistek
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes GLK (2008-2015) je pojistka 71 v pojistkové skříňce v zavazadlovém prostoru.
Poloha

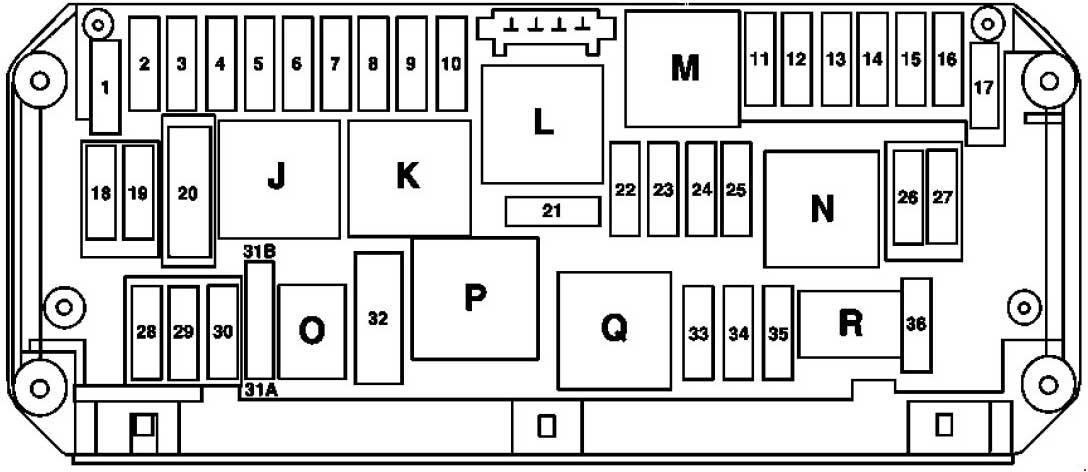

Pojistková skříňka a relé vlevo od motoru (1-36)
| Číslo |
Popis |
Ampéráž [A] |
| 1 | Jednotka elektronického řízení programu stability (N30 / 4) | 25 |
| 2 | Ovladač předních dveří vlevo (N69 / 1) | 30 |
| 3 | Jednotka řízení předních dveří vpravo (N69 / 2) | 30 |
| 4 | Platné pro motory 271.272 do 31.8.08:
Ovladač palivové pumpy (N118); Platné pro motory 156 do 31.8.08: Ovladač levé palivové pumpy (N118/3); Ovladač pravé palivové pumpy (N118/4). |
7.5 |
| Platné pro dieselový motor od 1.9.08:
Senzor kondenzace palivového filtru s topným prvkem (B76 / 1). |
20 | |
| 5 | Sada ukazatelů (A1) Platná od 1.6.10:
Spínač vnějších světel (S1). |
7.5 |
| 6 | Platné pro dieselový motor:
Jednotka řízení ME-SFI [ME] (N3/10); Platné pro benzínový motor: Jednotka řízení CDI (N3 / 9). |
10 |
| 7 | Chráněné relé terminálu 50;
Motor startéru (N10 / 1kM): Motor startéru (M1). |
20 |
| 8 | Dodatečná jednotka řízení systému udržování (N2 / 10) | 7.5 |
| 9 | Zásuvka odkládací schránky (X58 / 31) | 15 |
| 10 | Motor stěrače (M6 / 1) | 30 |
| 11 | Platné pro kód (523)
Rádio It / IB Audio 20 nebo kód (510) Audio 20 v základní výbavě. Měnič kazet nebo kód (525) Rádio MB Audio 50 APS nebo kód (511) Audio 50 APS s. Měnič kazet DVD nebo kód (527) COMAND APS s jedním přehrávačem DVD (s navigací) nebo kód (512) COMAND APS v základní výbavě; Měnič kazet DVD nebo od 1.6.09 s kódem (528) COMAND s. Měnič kazet DVD Displej Audio / COMAND (A40 / 8) Ovládací panel Audio / COMAND (A40 / 9). |
7.5 |
| 12 | Jednotka automatického řízení a klimatizace (N22 / 7)
Platné pro kód (220) PARKTRONIC nebo kód (483) Balík nebo kód ADVANCED AGILITY (540) Sluneční clona nebo kód (873) Vyhřívání předního sedadla vlevo a vpravo nebo kód (B03 ) Funkce ECO start / stop nebo kód (430) Balík Offroad: Ovládací panel nahoře (N72 / 1). |
7.5 |
| 13 | Jednotka řízení modulu sloupku řízení (N80) | 7.5 |
| 14 | Jednotka elektronického řízení stability Proqram (N30 / 4) | 7.5 |
| 15 | Dodatečná jednotka řízení systému udržování (N2 / 10) | 7.5 |
| 16 | Platné pro kód (386) Mobilní telefon:
Elektrický konektor mobilního telefonu (X39 / 37); Platné pro převodovku 722: Jednotka elektronického řízení modulu převodovky (N15 / 5); Platné pro kód (B03) Funkce ECO start / stop Připojeno přes rezervní relé (N10 / 1kQ): Elektrická pumpa oleje převodovky (M42). |
5 |
| 17 | Platné pro kód (413) Panoramatická skleněná střecha s posuvným střešním oknem:
Modul řízení posuvné panoramatické střechy (A98); Platné pro model 204.0 / 2 s kódem (414) Elektrická skleněná střecha sklopná a posuvná: Ovládací panel nahoře (N70). |
30 |
| 18 | Platné do 30.11.09:
Spínač vnějších světel (S1). |
7.5 |
| 19 | Jednotka elektrického ovládání zámku řízení (N26 / 5);
Jednotka elektronického ovládání zámku zapalování (N73). |
20 |
| 20 | Jednotka elektronického ovládání programu stability (N30 / 4) | 40 |
| 21 | Spínač brzdových světel (S9 / 1);
Spínač světel v odkládací schránce (S17 / 9); Platné pro kód (U18) Automatické rozpoznání dětské sedačky (ACSR): Rozpoznání obsazenosti předního sedadla spolujezdce a ACSR (B48); Platné bez kódu (494) verze USA a bez kódu (U18) Automatické rozpoznání dětské sedačky (ACSR [AKSE]): Rozpoznání obsazenosti předního sedadla spolujezdce (B41 / 1). |
7.5 |
| 22 | Motor ventilátoru motorového prostoru a klimatizace s integrovanou kontrolou (M4 / 7) ;
Platné pro motor 271: Platné pro motor 272 s kódem (494) verze USA: Spojka konektoru terminálu 87M2e (Z7 / 36) Platné pro motor 272 bez kódu (494) verze USA: Ventil řízení foukání (Y58 / 1) Platné pro motor 642: Jednotka CDI (N3 / 9) Vyhřívací prvek odvodního potrubí (R39 / 1) Platné pro motor 646: Jednotka CDI (N3 / 9) Spojka konektoru terminálu 87 (Z7 / 5) |
15 |
| 23 | Platné pro motor diesel:
Jednotka SAM zadní s pojistkou a modulem relé (N10 / 2) Jednotka CDI (N3 / 9) Spojka konektoru terminálu 87 (Z7 / 5) Platné pro motor 271: Obvod 87 M1e spojka konektora (Z7 / 35) Platné pro motor 272: Obvod 87 spojka konektora M1i (Z7 / 38) |
20 |
| 24 | Platné pro motor 272:Obvod 87 spojka konektora M1e (Z7 / 35) Platné pro motor diesel: Spojka konektora terminálu 87 (Z7 / 5) Platné pro motor 646: Jednotka CDI (N3 / 9) |
15 |
| 25 | Platné pro motory 271, 272:
Jednotka ME-SFI [ME] (N3 / 10) Platné pro motor diesel: Senzor kyslíku před katalyzátorem (G3 / 2) |
15 |
| 26 | Platné pro kód (510) Audio 20 s měničem kazet nebo s kódem (523) Rádio MB Audio 20:
Rádio (A2) Platné pro kód (525) Rádio MB Audio 50 APS nebo kód (511) Audio 50 APS v příslušenství. Měnič kazet DVD: Rádio se systémem autopilota (A2 / 56) Platné pro kód (527) COMAND APS s jedním DVD přehrávačem (s navigací) nebo kód (512) COMAND APS v příslušenství. Měnič kazet DVD nebo od 1.6.09 s kódem (528) COMAND s. Měnič kazet DVD Ovladač COMAND (A40 / 3) |
20 |
| 27 | Jednotka elektrického ovládání zámku řízení (N26 / 5)
Jednotka elektronického ovládání zámku zapalování (N73) Platné pro motor diesel: Jednotka CDI (N3 / 9) Platné pro motor na benzín: Jednotka ME-SFI [ME] (N3 / 10 ) |
7.5 |
| 28 | Sada ukazatelů (A1) | 7.5 |
| 29 | Platné pro kód (614) Světlomet bi-xenon nebo kód (618) Světlomet bi-xenon nebo kód (615)
Světlomet bi-xenon nebo kód (616) Skupina světlometu bi-xenon s integrovaným asymetrickým osvětlením nebo kód (621) Systém inteligentního osvětlení (jízda vlevo) nebo kód (622) Systém inteligentního osvětlení (jízda vpravo): Skupina předního světlometu vpravo (E2) Platné bez kódu (614) Světlomet bi-xenon a bez kódu (618) Světlomet bi-xenon bez kódu (615) Skupina světlometu bi-xenon a bez kódu (616) Světlomet bi-xenon s integrovaným asymetrickým osvětlením a bez kódu (621) Systém inteligentního osvětlení (jízda vlevo) a bez kódu (622) Systém inteligentního osvětlení (jízda vpravo): Skupina předního světlometu vpravo (E2) |
10 |
| 30 | Platné pro kód (614) Světlomet bi-xenon nebo kód (618)
Světlomet bi-xenon nebo kód (615) Světlomet bi-xenon nebo kód (616) Skupina světlometu bi-xenon s integrovaným asymetrickým osvětlením nebo kód (621) Systém inteligentního osvětlení (jízda vlevo) nebo kód (622) Systém inteligentního osvětlení (jízda vpravo): Skupina předního světlometu vlevo (E1) Platné bez kódu (614) Skupina světlometu bi-xenon a bez kódu (618) Světlomet bi-xenon bez kódu (615) Skupina světlometu bi-xenon a bez kódu (616) Světlomet bi-xenon s integrovaným asymetrickým osvětlením a bez kódu (621) Systém inteligentního osvětlení (jízda vlevo) a bez kódu (622) Systém inteligentního osvětlení (jízda vpravo): Skupina předního světlometu vlevo (E1) Platné pro motor 642: Konektor elektrického vedení vnitřního a vedení motoru (X26) |
10 |
| 31 A | Připojeno přes relé klaksonu (N10 / 1 kO):
Klakson vlevo (H2) Klakson vpravo (H2 / 1) |
15 |
| 31B | Připojeno přes relé klaksonu (N10 / 1 kO):
Klakson vlevo (H2) Klakson vpravo (H2 / 1) |
15 |
| 32 | Platné pro motor 272:
Připojeno přes relé sekundárního vstřikování vzduchu (N10 / 1 kP): Elektrická pumpa vzduchu (M33) |
40 |
| 32 | Platné pro motor 272:
Připojeno přes relé sekundárního vstřikování vzduchu (N10 / 1 kP): Elektrická pumpa vzduchu (M33) |
40 |
| 33 | Platné pro převodovku 722.6:
Jednotka elektronického ovládání převodovky (N15 / 3) Platné pro převodovku 722.9: Jednotka plně integrovaného ovládání převodovky (Y3 / 8) |
10 |
| 34 | Platné pro motor 271. 272 od 1.9.08:
Ovladač palivové pumpy (N118) Platné pro motor 156 od 1.9.08: Ovladač palivové pumpy vlevo (N118 / 3) Ovladač palivové pumpy vpravo (N118 / 4) |
7.5 |
| 35 | Rezerva | – |
| 36 | Rezerva |
Pojistková skříňka a relé v zavazadlovém prostoru
| Číslo |
Popis |
Ampéráž [A] |
| 37 | Sedadlo řidiče Elektromagnet opěrky hlavy NECK-PRO (Y24 / 12)
Elektromagnetický ventil opěrky hlavy sedadla předního spolujezdce NECK-PRO (Y24 / 13) |
5 |
| 38 | Platí pro model 204.2 / 9:
Připojeno přes relé stěrače zavazadlového prostoru (N10 / 2kE): Motor stěrače zadních dveří (M6 / 4) |
15 |
| 39 | Platí kromě vozidel ve Velké Británii do 31.5.09:
Ovladač levých zadních dveří (N69 / 3) |
30 |
| 40 | Rezerva | – |
| 41 | Platí do 31.3.10:
Ovladač pravých zadních dveří (N69 / 4) Platí od 1.4.10 Ovladač pravých předních dveří (N69 / 2) |
30 |
| 42 | Platí pro benzínový motor nebo motor 642 od 1.12.09 nebo motor 651 od 1.6.09:
Řídicí jednotka palivové pumpy (N118) Platí pro motor 646 nebo motor 642 do 30.11.09 nebo motor 651 do 31.5.09: Připojeno přes palivovou pumpu (N10 / 2kD): Palivová pumpa (М3) |
20 |
| 43 | Platí od 1.6.09 s kódem (581) Automatická klimatizace komfort:
Motor zadního ventilátoru (M2 / 1) |
7.5 |
| 44 | Platí pro model 204.0 / 9 s kódem (494) Verze USA nebo s kódem (460) Verze kanadská a bez kódu (275)
Paměťový balík (sedadlo řidiče, sloupek řízení, zrcátka): Skupina spínačů, nastavení pravého předního sedadla (S23) Platí bez kódu (494) Verze USA a bez kódu (460) Verze kanadská a bez kódu (275) Paměťový balík (sedadlo řidiče, sloupek řízení, zrcátka): Spínač předního sedadla spolujezdce s částečně elektrickým nastavením (S23 / 1) |
30 |
| 45 | Platí pro model 204.0 / 9 s kódem (494) verze USA nebo s kódem (460) verze kanadská a bez kódu (275) Paměťový balík (sedadlo řidiče, sloupek řízení, zrcátka): • Skupina spínačů pro nastavení levého předního sedadla (S22) Důležité bez kódu (494) Verze USA a bez kódu (460) Verze kanadská a bez kódu (275) Paměťový balík (sedadlo řidiče, sloupek řízení, zrcátka): • Spínač částečně elektrického nastavení sedadla řidiče (S22 / 1) |
30 |
| 46 | Zesilovač antény pro anténu FM zadního skla (A2 / 19) Platí do 31.5.10 s kódem (551) Systém alarmu proti krádeži (ATA [EDW]) a od 1.6.10 s kódem (551) Systém alarmu proti krádeži (ATA [EDW] ) a bez kódu (494) Verze USA: • Siréna alarmu (H3 / 1) • Interní bezpečnost a řídicí jednotka bezpečnosti proti tahu (N26 / 6) Platí pro model 204.2: • Zesilovač antény zadního skla 1 (A2 / 71) Platí pro model 204.2 s kódem (498) Japonská verze: • Zesilovač antény zadního skla anténa FM (A2 / 19) • Zesilovač antény TV 1 a pásmo DAB III (A94 / 1) Platí pro model 204.2 s kódem (537) Digitální rádio : • Zesilovač antény DAB pásmo III (A95 / 2) Platí pro kód (498) Japonská verze a kód (889) Keyless-Go: • Zesilovač antény TV 2 a KEYLESS-GO (A94 / 2) (s modelem 204.0 / 9) • Zesilovač antény KEYLESS-GO (A94 / 4) (s modelem 204.2) Platí pro kód (889) Keyless Go: • Zesilovač antény pro anténu FM zadního skla (A2 / 19) |
7.5 |
| 47 | Rezerva | – |
| 48 | Rezerva | – |
| 49 | Připojeno přes relé vyhřívání zadního skla (N10 / 2kC): • Vyhřívání zadního skla (R1) |
40 |
| 50 | Platí pro kód (299) PRE-SAFE: • Navíječ přední reverzibilní typu riqht emerqencv (A76 / 1) |
50 |
| 51 | Platí pro kód (299) PRE-SAFE: • Navíječ přední levý reverzibilní napětí v nouzi (A76) |
50 |
| 52 | Rezerva | – |
| 53 | Platí do 31.5.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) Platí od 1.6.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) |
15 |
| 54 | Platí do 31.5.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) Platí od 1.6.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) Platí pro model 204.075 / 077/275/277: • Skupina spínačů bederního opírání sedadla řidiče a boční opěrky (S109 / 4) • Skupina spínačů bederního opírání sedadla spolujezdce a boční opěrky (S109 / 5) • Zámek ventilů AMG předního sedadla spolujezdce ( Y109 / 3) • Sedadlo řidiče zámek ventilů AMG (Y109 / 2) |
7.5 |
| 55 | Rezerva | – |
| 56 | Platí do 31.5.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) Platí od 1.6.09 s kódem (550) Tažné zařízení: • Zásuvka tahače (X58) |
15 |
| 57 | Platí do 31.5.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) Platí od 1.6.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) |
20 |
| 58 | Platí pro kód (550) Tažné zařízení: • Řídicí jednotka rozpoznání tahače (N28 / 1) |
20 |
| 59 | Platí pro kód (220) Parktronic: • Řídicí jednotka parkovacího systému (N62) |
7.5 |
| 60 | Platí pro kód (409) Přední sedadla multi-contour levé / pravé: • Pneumatická pumpa multi-contour sedadla (M40) |
7.5 |
| 61 | Platí pro model 204 2/9 s EASY-PACK zadními dveřmi s kódem (890): • Řídicí jednotka zadních dveří (N121 / 1) |
40 |
| 62 | Platí od 1.06.09 s kódem (275) Paměťový balík (sedadlo řidiče, sloupek řízení, zrcátka): • Řídicí jednotka sedadla řidiče (N32 / 1) |
30 |
| 63 | Platí od 1.06.09 s kódem (242) Elektricky nastavitelné přední sedadlo spolujezdce s pamětí: • Ovladač předního sedadla spolujezdce (N32 / 2) |
30 |
| 64 | Platný pro model 204.0 / 9 s kódem (U80) Zásuvka napájení 115 V v zavazadlovém prostoru: • Řídicí jednotka měniče DC / AC (N24 / 3) |
25 |
| 65 | Platný od 1.06.09 s modelem 204.0 / 2 s kódem (483) Balík ADVANCED AGILITY: • Řídicí jednotka systému adaptivního tlumení (N51 / 5) |
15 |
| 66 | Rezerva | – |
| 67 | Platný pro audio systém s kódem (810): • Řídicí jednotka zesilovače audio systému (N40 / 3) |
30 |
| 68 | Rezerva | – |
| 69 | Platný pro model 204.9 s kódem (810) Audio systém: • Zesilovač zadních reproduktorů (N40 / 9) |
20 |
| 70 | Platný pro model 204.0 / 9 s kódem (470) Systém monitorování tlaku pneumatik (standard): Společnost Schrader nebo kód (475) Monitorování tlaku pneumatik (Premium) Společnost Schrader: • Řídicí jednotka monitorování tlaku pneumatik (N88) |
5 |
| 71 | Platný pro kód (301) souprava zapalovače / souprava pro kuřáky: • Přední zapalovač s osvětlením popelníku (R3) Platný bez kódu (301) Balík popelníku / balík pro kuřáky: • Zásuvka napájení vpředu vozidla (X58 / 17) |
15 |
| 72 | Platný pro model 204.2: • Pojistková skříňka zavazadlového prostoru (X58 / 4) Platný pro model 204.0 / 9 s kódem (U80) Zásuvka napájení 115 V v zavazadlovém prostoru: • Zásuvka 115 V (X58 / 34) |
15 |
| 73 | Platný od 1.6.09 • Diagnostický konektor (X1114) Platný pro stacionární ohřívač s kódem (228): • Přijímač stacionárního ohřívače na dálkové ovládání (A6 / 1) |
7.5 |
| 74 | Platný pro kód (889) Keyless Go: • Řídicí jednotka KEYLESS-GO (N69 / 5) |
15 |
| 75 | Platný pro kód (228) stacionární ohřívač: • Stacionární ohřívač (A6) |
20 |
| 76 | Při zásuvce napájení uvnitř vozidla (X58 / 1) | 15 |
| 77 | Platný pro model 204.0 / 9 s kódem (494) Verze USA: • Řídicí jednotka systému detekce hmotnosti (WSS) (N110) |
7.5 |
| 78 | Rezerva | – |
| 79 | Rezerva | – |
| 80 | Rezerva | – |
| 81 | Platný pro kód (518) Multimediální rozhraní: • Řídicí jednotka multimediálního rozhraní (N125 / 1) |
5 |
| 82 | Platný pro kód (228) Stacionární ohřívač nebo kód (386) Mobilní telefon: • Kompenzátor systému mobilní telefonie UMTS (A28 / 13) Platný do 31.5.09 s kódem (498) Japonská verze: • Řídicí jednotka TV tuneru (N143) Důležité od 1.6.09 s kódem (498) Japonská verze: • Tuner digitální televize (A90 / 3) |
57.5
7.5 |
| 83 | Platný pro kód (498) Japonská verze: • Řídicí jednotka elektronického mýta (A50 / 3) Platný pro model 204.0 / 9 s kódem (359) Systém nouzového volání TELE AID: • Řídicí jednotka systému nouzového volání (N123 / 4) Platný pro model 204.9 od 1.12.10 s kódem (218) Kamera na couvání: • Kamera na couvání (B84 / 3) |
7.5 |
| 84 | Platný do 31.5.09 a od 1.6.10 s modelem 204.0 / 9 s kódem (536) Satelitní rádio SIRIUS: • Řídicí jednotka digitálního satelitního rádia audio (SOAR) (N87 / 5) Platný od 1.6.09 a do 31.5.10 s modelem 204.0 / 9 s kódem (536) Satelitní rádio SIRIUS: • Řídicí jednotka SDAR / tuner s vysokým rozlišením (N87 / 8) Týká se kódu (537) Rádiové digitální • Řídicí jednotka digitálního audio přenosu (N87 / 3) Důležité pro kód (218) Kamera na couvání bez kódu (498) Japonská verze: • Modul napájení kamery na couvání (N66 / 10) Platný pro kód (218) Kamera na couvání a kód (498) Japonská verze: • Řídicí jednotka kamery na couvání (N66 / 2) |
7.5 |
| 85 | Platný do 31.5.09 s kódem (498) Japonská verze: • Řídicí jednotka TV tuneru (N143) Platný od 1.6.09 s kódem (498) Japonská verze: • Tuner digitální televize (A90 / 3) |
7.5 |
| 86 | Platný pro model 204.9 s kódem (864) Systém zábavy vzadu: • DVD přehrávač (A40 / 4) |
7.5 |
| 87 | Platný pro model 204.0 / 9 s kódem (359) Systém nouzového volání TELE AID: • Řídicí jednotka systému nouzového volání (N123 / 4) |
7.5 |
| 88 | Platný od 1.6.09 • Rezerva |
– |
| 89 | Platný od 1.6.09 s kódem (550) Tažné zařízení: • Řídicí jednotka rozpoznávání přívěsu (N28 / 1) Platný od 1.6.09 s motorem 156: • Relé motoru ventilátoru chladiče oleje (K25) |
20 |
| 90 | Platný od 1.6.09 • Rezerva |
– |
| 91 | Platný pro model 204.0 / 9 s kódem (U80) Zásuvka napájení 115 V v zavazadlovém prostoru: • Řídicí jednotka měniče DC / AC (N24 / 3) |
25 |
| 92 | Platný od 1.6.09 • Rezerva |
– |
O Mercedes-Benz GLK (2008-2015)
Mercedes-Benz GLK, vyráběný v letech 2008 až 2015, je kompaktní SUV, které se vyznačuje elegantním designem a vysokou úrovní komfortu. Tento model nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují výborný výkon a efektivitu. GLK je známý svou robustní konstrukcí a pokročilými technologiemi, které zaručují bezpečnost a pohodlí na cestách. Interiér vozidla je prostorný a luxusně vybavený, což z něj činí ideální volbu pro ty, kteří hledají spolehlivé a stylové vozidlo.
Schéma pojistkové skříňky Mercedes-Benz GLK
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz GLK, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistkové skříňky nacházejí typicky v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem v elektrickém systému vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
