Mercedes-Benz CL C215 (1998-2005) – pojistková skříňka
Mercedes-Benz CL C215 (1998-2005) – schéma pojistek
Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes CL C215 (1998-2005) je pojistka 86 v pojistkové skříňce uvnitř nebo 11 v motorovém prostoru.

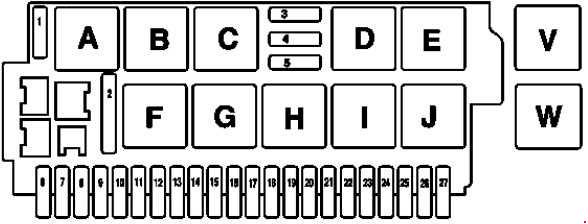

Pojistková skříňka a relé v motorovém prostoru vlevo
| Číslo | Ampéry [A] | Popis |
| 1 | 40 | Relé vyhřívání stacionárního stěrače;
Speciální verze: Nepoužívá se. |
| 2 | 50 | Relé čerpadla vysokého tlaku a návratu |
| 3 | 15 | Horizontální nastavení volantu:
Relé S 1, nastavení podélné; Relé S 2, nastavení podélné. |
| 4 | 15 | Vertikální nastavení volantu:
Relé S 1, nastavení výšky; Relé S 2, nastavení výšky; |
| 5 | 40 | Relé zapnutí a vypnutí stěračů |
| 6 | 7,5 | do 31.8.02:
Spínač asistence ohřívače; od 1.9.02: Nepoužívá se. |
| 5 | Speciální verze:
Hydraulická brzda. |
|
| 7 | 7,5 | Speciální verze:
2. třífázový alternátor; |
| 8 | 40 | Speciální verze:
Hydraulická brzda. |
| 9 | 30 | do 31.8.03: Platné pro pneumatické odpružení: AIRmatic s řídicím modulem ADS; Platné pro Active-Body-Control (ABC): Řídicí modul ABC; Speciální verze: ADS; Řízení odpružení. |
| 20 | od 1.9.03: Platné pro pneumatické odpružení: AIRmatic s řídicím modulem ADS; Platné pro Active-Body-Control (ABC): Řídicí modul ABC. |
|
| 10 | 15 | Speciální verze:
Čerpadlo vody stěrače čelního skla; Čerpadlo vody na mytí skel; Obvod 15 Spojovací článek; Zapalovací cívky. |
| 11 | 15 | do 31.8.02:
Zapalovač přední na cigarety s osvětlením popelníku. |
| 5 | od 1.9.02:
Místo separace napájení VICS X137. |
|
| 12 | 7,5 | do 31.8.02:
Senzor citlivý na vozidlo blokování bezpečnostního pásu; od 1.9.02: Nepoužívá se; Speciální verze: Senzor bočního airbagu vlevo a airbagu okna; Senzor bočního airbagu vpravo a airbagu okna. |
| 13 | 40 | Řídicí modul předních dveří vlevo |
| 14 | 5 | Speciální verze:
Hydraulická brzda |
| 15 | 40 | Speciální verze:
Hydraulická brzda |
| 16 | 7,5 | Spínač brzdových světel |
| 17 | 7,5 | C215:
Senzor citlivý na vozidlo pro blokování bezpečnostních pásů |
| 18 | 5 | Týká se přenosného CTEL (D2B) D-net (před instalací):
Přípojka přenosného CTEL; Týká se telefonu MB D-net (D2B): Rozhraní D2B pro trvale nainstalovaný telefon; Týká se telefonu MB D-net (D2B) se systémem nouzového volání Tele Aid : Řídicí modul TELE AID; Týká se telefonu MB D-net (D2B) se systémem nouzového volání E-call: Pevná instalace rozhraní D2B; Řídicí modul se spínačem frekvence; Řídicí modul nouzových volání. |
| 19 | 5 | do 31.8.02:
Nepoužívá se; od 1.9.02: Naviják nouzového napětí přední vlevo (W220); Naviják nouzového napětí přední vpravo (W220). |
| 7,5 | Speciální verze:
Sada ukazatelů |
|
| 20 | 5 | do 31.8.02:
Sada ukazatelů; Spojovací článek dat; od 1.9.02: Nepoužívá se. |
| 7,5 | Speciální verze:
Spojovací článek diagnostických kabelů: Sada ukazatelů Spojovací článek dat; Místo separace; Kompletní kabelový svazek / diagnostický modul II, přístrojová deska; Mezičlánek; Kompletní kabelový svazek diagnostiky / zadní světla 16 pólové; Měřicí článek; Spojovací článek dat. |
| 21 | 5 | do 31.8.02:
Sada směrových světel; od 1.9.02: Nepoužívá se. |
| 7,5 | Speciální verze:
Sada směrových světel |
|
| 22 | 5 | do 31.8.02:
Sada směrových světel |
| 15 | od 1.9.02:
Řídicí jednotka, zobrazení a správa COMAND |
|
| 7,5 | od 1.9.03;
Japonská verze: Jednotka správy, zobrazení a řízení COMAND; Speciální verze: Sada směrových světel. |
|
| 23 | 10 | do 31.8.02: Klimatizace: Modul řízení AAC [KLA]; Oběhové čerpadlo; Dvojitý ventil levý; Dvojitý ventil pravý. |
| 7,5 | od 1.9.02 do 31.8.03:
TV tuner; od 1.9.02: Řídicí jednotka a zobrazení; CD přehrávač se zadním displejem a měničem (v zavazadlovém prostoru). |
|
| 24 | 10 | do 31.8.02:
Diagnostický konektor |
| 20 | od 1.9.02:
Modul řízení audio brány |
|
| 10 | Speciální verze:
Konektor diagnostických kabelů: Sada směrových světel; Konektor dat; Bod oddělení; Kompaktní kabelový svazek / diagnostický modul II, přístrojová deska; Mezikonektor; Kabelový svazek diagnostiky / zadní světla 16 pólů; Konektor měření; Konektor dat. |
|
| 25 | 25 | do 31.8.02:
Nepoužívá se; od 1.9.02: Audio zesilovač. |
| 10 | Speciální verze:
Modul ochrany. |
|
| 26 | 10 | do 31.8.02:
Centrální horní řídicí modul; od 1.9.02: Nepoužívá se. |
| 27 | – | – |
| Relé |
||
| A | Relé topení stacionárního stěrače |
|
| B | Relé pro c.15 | |
| C | Relé pro c.15R | |
| D | Relé nastavení sloupku řízení dopředu / dozadu 1 | |
| E | Relé nastavení sloupku řízení dopředu / dozadu 2 | |
| F | Relé čerpadla vysokého tlaku a návratu | |
| G | Relé poloha 1 a 2 stěrače | |
| H | Relé zapnutí a vypnutí stěrače | |
| I | Relé nastavení výšky sloupku řízení 1 | |
| J | Relé nastavení výšky sloupku řízení 2 | |
| V | Speciální verze:
Relé hydraulické skupiny posilovače brzd. |
|
| W | Speciální verze:
Relé bezpečnosti hydraulické skupiny posilovače brzd. |
|

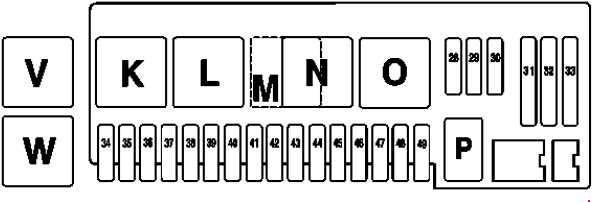

Pojistková skříňka a relé v motorovém prostoru vpravo
| Č. | Ampéry [A] | Popis |
| 28 | 15 | Relé klaksonu |
| 29 | 20 | Elektronika motoru/relé podvozku |
| 10 | Speciální verze:
Elektronika motoru/relé podvozku |
|
| 30 | 20 | Elektronika motoru/relé podvozku |
| 31 | 40 | Relé vzduchové pumpy |
| 32 | 40 | Relé kompresoru vzduchu |
| 33 | 40 | Jednotka cirkulace systémů vytápění |
| 60 | Speciální verze:
Elektrický ventilátor sání. |
|
| 34 | 5 | do 31.8.02: Modul řízení systému trakce: Modul řízení pro ESP, SPS a BAS (elektronický stabilizační program (ESP), asistence řízení závislá na rychlosti (SPS),; asistence při brzdění (BAS). |
| 10 | od 1.9.02: Modul řízení systému trakce: Modul řízení ESP, SPS a BAS (elektronický stabilizační program (ESP), asistence řízení závislá na rychlosti (SPS), asistence při brzdění (BAS)) |
|
| 35 | – | do 31.8.02:
Nepoužívá se |
| 15 | od 1.9.02:
Platné pro vyhřívání volantu: Jednotka řízení měniče DC/DC. |
|
| 40 | Speciální verze:
Jednotka cirkulace systémů vytápění; Regulátor ventilátoru; Motor ventilátoru. |
|
| 36 | 7,5 | s Distronic:
Modul řízení DTR |
| 37 | 15 | Jednotka řízení ETC [EGS];
Jednotka řízení elektroniky modulu ovládání; Jednotka řízení elektrická VGS. |
| 38 | 5 | Verze USA:
Tlačítko uvnitř zavazadlového prostoru (KIT) |
| 39 | 40 | Modul řízení předních dveří vpravo |
| 40 | 10 | V případě xenonových světlometů:
Modul řízení nastavení světelného paprsku světlometů |
| 41 | 20 | Se stacionárním ohřívačem:
Rádiový přijímač STH; Ohřívač STH (C215); Ohřívač STH nebo doplňkový ohřívač (W220); |
| 42 | 20 | Relé jednotky vzduchu pomocného
Speciální: Relé motoru ventilátoru oleje převodovky ; Skupina ventilátoru oleje motoru: Spínač teploty (100 ° C). |
| 43 | 25 | Pouze motor diesel:
Modul řízení CDI; Relé startování, pojistka přední pravá a modul relé; Relé čerpadla paliva (pouze OM648). |
| 44 | 7,5 | OM613:
Modul řízení CDI; Vyhřívání sběrného potrubí; Pojistka přední pravá a modul relé |
| 10 | OM628:
Modul řízení CDI; Relé startování, pojistka přední pravá a modul relé; Motor a elektrický ventilátor sání AC s integrovanou kontrolou; Čerpadlo cirkulující ventilátor; OM648: Relé CDI; AAC s integrovanou kontrolou motoru ventilátoru doplňkového. |
|
| 45 | – | – |
| 46 | 5 | s Active-Body-Control (ABC):
Modul řízení ABC; s pneumatickým odpružením: AIRmatic s modulem řízení ADS. |
| 47 | 10 | Senzor multifunkční AAC;
Motor ventilátoru pojistkové skříňky; Senzor multifunkční klimatizace automatická (funguje s volantem vpravo); Spínač teploty kapaliny chladiče (100 ° C). |
| 7,5 | Speciální verze:
Senzor multifunkční |
|
| 48 | 7,5 | M112 / 113; do 31.8.02:
Modul řízení ventilátoru sajícího M137; do 31.8.02: Motor a elektrický ventilátor extraktor AC s integrovanou kontrolou; Speciální verze: Modul řízení ventilátoru extraktor. |
| 49 | 15 | Cívka zapalování (T1 / 1) a (T1 / 8);
Kondenzátor proti rušení. |
| 7,5 | Speciální verze:
Modul řízení ventilátoru extraktoru |
|
| Relé |
||
| K | Elektronika motoru/relé rámu |
|
| L | Relé startování | |
| M | Týká se pouze nafty:
Relé CDI |
|
| N | Relé čerpadla vzduchu sekundárního | |
| O | Relé kompresoru vzduchu | |
| P | Relé klaksonu | |
| V | Speciální verze:
Relé hydraulické skupiny posilovače brzdy; |
|
| W | Speciální verze:
Relé bezpečnosti hydraulické skupiny posilovače brzdy. |
|

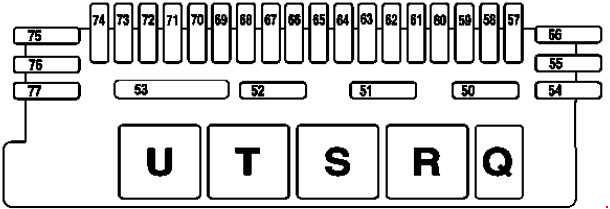

Pojistková skříňka a relé v zadní části
| Číslo | Ampéry [A] | Popis |
| 50 | 10 | Relé tendina lunotto posteriore |
| 51 | 5 | Relé sensore traino |
| 52 | 30 | Relé pompa carburante |
| 53 | 50 | Relé sbrinamento lunotto posteriore |
| 54 | 10 | Modul řízení rozpoznání přívěsu;
Speciální verze: Automatický systém varování a vypnutí požáru. |
| 55 | 25 | Připojovací bod přívěsu (13 pólů) |
| 30 | Speciální verze:
PAS a systém speciálního signalizování. |
|
| 56 | 30 | Modul řízení rozpoznání přívěsu |
| 40 | Speciální verze:
Hydraulický mechanismus zvedání oken. |
|
| 57 | 25 | Co se týče centrálního zamykání zavazadlového prostoru na dálku (HDFS):
Relé otevření krytu zavazadlového prostoru; Relé uzamykání krytu zavazadlového prostoru; Hydraulická pumpa na dálku uzamykání zavazadlového prostoru; Speciální verze: Nepoužívá se. |
| 58 | 7,5 | Keyless Go:
Modul řízení Keyless Go; Anténa pro levé přední dveře; Anténa keyless pro levé dveře Keyless Go (W220); Anténa Keyless Go na levé straně (C215); Anténa pro keyless Go pro pravé přední dveře; Anténa pro keyless Go na pravé straně (W220); Anténa pro keyless Go na pravé straně (C215); Elektromagnet keyless pro zvedání levých předních dveří; Elektromagnet keyless pro zvedání levých zadních dveří (W220); Elektromagnet keyless pro zvedání pravých předních dveří; Elektromagnet keyless pro zvedání pravých zadních dveří (W220); Speciální verze: Automatický systém varování a vypnutí požáru. |
| 59 | 30 | Verze Taxi:
Modul řízení multifunkčního vozidla (SVMCM); Speciální verze: PAS MCS. |
| 60 | 7,5 | až do 31.8.02:
Nepoužívá se; od 1.9.02: Bod oddělení napětí napájení procesoru VICS; Procesor navigace; Modul zesilovače antény zadního okna. |
| 61 | 15 | až do 31.8.02:
Rádio; Modul zesilovače antény zadního okna; CD přehrávač s měničem (v zavazadlovém prostoru); Modul řízení, zobrazení a správa COMAND; Propojovací obvod telefonu; Televizní tuner 15C; Video dekodér; Relé přetížení, obvod 15; Procesor navigace; Registrátor údajů o silničním provozu. |
| 7,5 | od 1.9.02:
Jednotka řízení systému hands-free; Jednotka řízení systému hlasového ovládání; Připojení přenosného CTEL; Jednotka řízení E-Call; Vysílač / přijímač telefonu, D2B; Spínač výběru sluchátka telefonu, přední a zadní (W220); CTEL rozhraní; CTEL kompenzátor; Telefonní rozhraní; Telefon vysílač / přijímač a TELE AID, D2B; Jednotka řízení telekomunikací (od 1.9.03); Modul Bluetooth (od 1.9.03); Zadní sluchátko telefonu (od 1.9.03 W220); CTEL kompenzátor (od 1.9.03); Provoz a zobrazení zadního displeje (od 1.9.03); Jednotka řízení GPS skříňky (od 1.6.04); Univerzální přenosné CTEL rozhraní (UPCI [UHI]) jednotka řízení (od 1.6.04); Jednotka řízení systému nouzových volání (od 1.6.04); Speciální verze: Nepoužívá se. |
|
| 62 | 20 | Výbava pneumatického systému s připojenými funkcemi;
Senzor náklonu ATA (speciální verze). |
| 63 | 7,5 | až do 31.8.02: Rozhraní D2B pro nainstalovaný trvale vysílač/přijímač telefonu CTEl, pokud je nainstalován systém nouzového volání (TELE AID); Modul řízení TELE AID; Modul řízení systému hlasového ovládání, pokud je nainstalován systém nouzového volání (TELE AID); Připojení přenosného CTEL; Údaje o provozu. registrátor. |
| 30 | od 1.9.02:
Pneumatická pumpa pro dynamické ovládání sedadla |
|
| 64 | 7,5 | až do 31.8.02:
Modul řízení, zobrazení a správa COMAND; Modul zesilovače antény zadního okna. |
| 25 | od 1.9.02:
Regulátor nastavení levého předního sedadla s pamětí |
|
| 5 | Speciální verze: Rozhraní D2B pro trvale nainstalovaný telefon; Rozhraní D2B pro přenosný mobilní telefon. |
| 65 | 5 | Speciální verze:
Rozhraní D2B pro přenosný mobilní telefon |
| 66 | 25 | do 31.8.02:
Audio zesilovač; Ovladač nastavení předního sedadla vpravo s pamětí. |
| 7,5 | Speciální verze:
Vnitřní lampa s univerzálním kloubem |
|
| 67 | 25 | Modul ovládání zadních sedadel (ne pro C215) |
| 68 | 15 | Modul ovládání klimatizace vzadu;
Ventil pro uzavření chladiva AC vzadu; Skupina napájení systému vytápění vzadu; Oběhové čerpadlo; Levý dvojventil; Pravý dvojventil. |
| 69 | 15 | Týká se klimatizace vzadu:
Modul ovládání klimatizace vzadu. |
| 70 | 10 | Modul ovládání monitorování tlaku pneumatik |
| 71 | 25 | do 31.8.02:
Modul ovládání nastavení předního sedadla vlevo s pamětí |
| 40 | od 1.9.02:
Navíječ nouzového napětí předního vlevo |
|
| 72 | 40 | Modul ovládání vzadu (C215);
Modul ovládání zadních dveří vlevo (W220). |
| 73 | 25 | do 31.8.02:
Modul ovládání nastavení předního sedadla vpravo s pamětí |
| 40 | od 1.9.02:
Navíječ nouzového napětí předního vpravo |
|
| 74 | 40 | Modul ovládání vzadu (C215);
Modul ovládání zadních dveří vpravo (W220). |
| 75 | 10 | Se systémem Parktronic:
Modul ovládání PTS |
| 76 | 15 | Chlazení pro zadní opěradlo |
| 77 | 40 | Jednotka ovládání panelu ovládání zavěšeného |
| Relé | ||
| Q | Relé roletky zadního okna | |
| R | Relé senzoru tahu | |
| S | Relé obvodu 15 | |
| T | Relé čerpadla paliva | |
| U | Relé odmrazování zadního okna | |
Pojistková skříňka v kabině
Pojistková skříňka na přístrojové desce (LHD vpravo nebo pro cestující a RHD vlevo nebo pro cestující).
| Číslo | Ampéry [A] | Popis |
| 78 | 7,5 | Signál upozornění s doplňkovou baterií;
Modul sloupku řízení; Řídicí jednotka EIS; Řídicí jednotka ME-SFI. |
| 79 | 5 | Sada směrových světel |
| 80 | 10 | Řídicí jednotka horního panelu |
| 81 | 10 | Spojovací datový konektor |
| 82 | 10 | Řídicí jednotka a správa AAC [KLA];
Jednotka dodávající systém vytápění. |
| 83 | 10 | Řídicí jednotka centrální brány |
| 84 | 5 | Sada směrových světel Spojovací datový konektor |
| 85 | 5 | Sada směrových světel |
| 86 | 15 | Zapalovač vpředu s osvětlením popelníku |
Pojistková skříňka a relé vpravo před motorovým prostorem
| Číslo | Ampéry [A] | Popis |
| 87 | 20 | Relé Motronic |
| 88 | 20 | Relé Motronic |
| 89 | – | – |
| 90 | 10 | Čerpadlo cirkulace chladiče stlačeného vzduchu |
| 91 | 10 | od 1.9.03:
Čerpadlo paliva Intank |
| Relé | ||
| V | Relé Motronic | |
| W | Relé stlačeného vzduchu | |
| X | Relé čerpadla paliva v nádrži | |
