Mercedes-Benz Třídy S w140 (1992-1997) – pojistková skříňka

Mercedes-Benz Třídy S w140 (1992) – schéma pojistkové skříně (140545 50 00 SB 10.1.96)

Rok výroby: 1992.

Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třídy S w140 (1992) je pojistka 16 v pojistkové skříni.

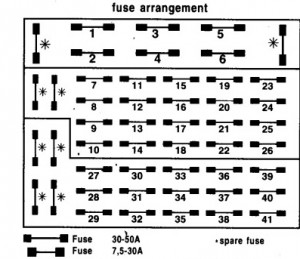

Přední pojistková skříň

Pojistka	Ampéry [A]	Barva	Popis
1			Prázdné
2	30	Světle zelená	Relé, pomocný ventilátor
3			Prázdné
4	40	Jantarová	Kartáče
5	40	Jantarová	Pojistka napájení, pojistková skříň vzadu
6	40	Jantarová	Vyhřívané zadní sklo (ne pro kupé)
7	10	Červená	Systém ostřikovačů / stěračů světlometů
8	7,5	Hnědá	Osvětlení polohy / zadní levé + SML
9	7,5	Hnědá	Osvětlení polohy / zadní pravé, osvětlení SPZ. + SML
10	7,5	Hnědá	Zadní mlhová světla
11	7,5	Hnědá	Levé potkávací světlo
12	7,5	Hnědá	Pravé potkávací světlo
13	7,5	Hnědá	Levé dálkové světlo, indikátor dálkových světel
14	7,5	Hnědá	Pravé dálkové světlo
15	15	Světle zelená	Přední kombinované relé, blikač, systém stěračů / ostřikovačů, spínač f. vyhřívání. zadního skla, airbag, signalizace poruch.
16	10	Červená	Zapalovač cigaret, světlo v přihrádce
17	20	Žlutá	Přístrojová deska, směrovka / výstražný blikač, osvětlení stropu, (senzor úhlu řízení)
18	15	Světle zelená	Automatická klimatizace (palubní počítač)
19	7,5	Hnědá	Prázdné
20	7,5	Hnědá	Řídicí jednotka a kompresor klimatizace, automatická klimatizace
21	20	Žlutá	Vyhřívání stěračů / ostřikovačů, vnější zrcátko, tr. chladič oleje, řídicí jednotka A/C

22	7,5	Hnědá	Rádio, kontrola pásů s dvojitou pružinou (vyhřívání předních sedadel, palubní počítač)
23	7,5	Hnědá	Brzdové světlo, spínač ASR, tempomat
24	7,5	Hnědá	Sada směrových světel, řídicí jednotka žárovek, stropní světlo magnetická spojka-vzduchové čerpadlo, ochrana proti oslnění
25	15	Světle zelená	Kontrola směrových světel, klakson ventilátorů, couvací světlo, automatická převodovka
26	10	Červená	Mlhové světlo
27			Prázdné
28	7,5	Hnědá	Automatická anténa
29	20	Žlutá	(Zátěžový proud, vyhřívání předních sedadel)
30	20	Žlutá	Nastavení sedadla paměť, nastavení volantu / zrcátka. paměť, nastavení volantu, nastavení zrcátek.
31	30	Světle zelená	(Zadní lavice, opěrka hlavy) ne pro Coupé
			(Jednotlivé zadní sedadlo s opěrkou hlavy, levé) ne pro Coupé
32	30	Světle zelená	(Jednotlivé zadní sedadlo s opěrkou hlavy, pravé) ne pro Coupé
	7,5	Hnědá	Opěrky hlavy zadní levé, pravé (pouze Coupé)
33			Prázdné
34	7,5	Hnědá	Bezpečnostní rameno pro pás. (kupé), (vyhřívání předních sedadel)
35	15	Světle zelená	(Sluneční clona), obvod komfortního relé
36			Prázdné
37	30	Světle zelená	Nastavení předního sedadla levého
38	30	Světle zelená	Nastavení předního sedadla levého
39			Prázdné
40	30	Světle zelená	Nastavení předního sedadla pravého
41	30	Světle zelená	Nastavení předního sedadla pravého

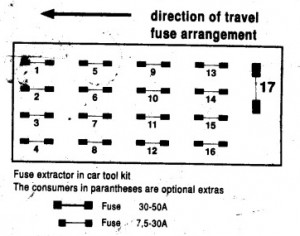

Zadní pojistková skříň

Pojistka	Ampéry [A]	Barva	Popis
1	15	Světle zelená	(Klimatizace zadní)
2	7,5	Hnědá	Antivandalismus, dálkové ovládání infračervené, (vyhřívání zadních sedadel)
3	20	Žlutá	Centrální zamykání. syst., systém zamykání. asist., cig. zapalovač, zadní
4			Prázdné
5	30	Světle zelená	Ovládání oken
6	30	Světle zelená	Ovládání oken
7	7,5	Hnědá	Osvětlení kosmetického zrcátka zadního
	10	Červená	Osvětlení kosmetického zrcátka zadního, (chladnička)
8			Prázdné
9	30	Světle zelená	(Systém asistence při zamykání)
10	7,5	Hnědá	(Telefon)
11	20	Žlutá	Ovládání oken, osvětlení zavazadlového prostoru, centr. systém zamykání, (stropní lampa / čtení, zadní)
12	20	Žlutá	(Zátěžový proud, vyhřívání zadních sedadel)
13	30	Světle zelená	Palivové čerpadlo
14	25	Bílá	(Otevírací střecha)
15	25	Bílá	Sy / dálkové ovládání infračervené, opěrky hlavy zadní
16	30	Světle zelená	Tuner, zesilovač, audio systém
17			Prázdné

Mercedes-Benz Třída S w140 (1997) – schéma pojistkové skříně

Jediné slovo „Třída S“ zní velmi exkluzivně. Mercedes od roku 1972 uvádí na trh exkluzivní limuzíny tohoto segmentu. Ve své kategorii je Mercedes Třída S nejpopulárnějším autem. Model W140 je něco, co nám nepochybně připomíná 90. léta. Třída S je třída sama o sobě. Elegance, spolehlivost a tak dále…

Rok výroby: 1997.

Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třída S w140 (1997) je pojistka 16 v pojistkové skříni.

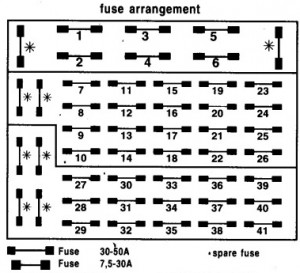

Přední pojistková skříň

Pojistka	Ampéry [A]	Barva	Popis
1			Prázdné
2	30	Světle zelená	Pomocný ventilátor
3	40	Jantarová	Relé časované funkce, motor stěrače
4			Prázdné
5	40	Jantarová	Pojistka napájení, pojistková skříň vzadu
6	40	Jantarová	(Elektrické vzduchové čerpadlo)
7	7,5	Hnědá	(Regulace průtoku světlometů)
8	7,5	Hnědá	Světlo polohy / zadní levé + SML
9	15	Světle modrá	Parkování / pravý chvost, osvětlení SPZ. + SML, systém stěrače / ostřikovače světlometů, denní světla
10	7,5	Hnědá	Zadní mlhová lampa
11	15	Světle modrá	Levé potkávací světlo
12	15	Světle modrá	Pravé potkávací světlo
13	7,5	Hnědá	Levé dálkové světlo, indikátor dálkových světel
14	7,5	Hnědá	Pravé dálkové světlo, denní světla
15	15	Světle modrá	Rádio, kontrola dvojitého pružinového řemene, zrcátko na líčení (vyhřívání sedadla, palubní počítač), přední blikač, stěrač / ostřikovač – systém, signalizace poruchy airbagu senzoru deště
16	15	Světle modrá	Zapalovač cigaret
17	20	Žlutá	Přístrojová deska, směrovka / varování o nebezpečí. blikač, osvětlení stropu (senzor úhlu řízení), pro naftu: deaktivace klíčem
18	15	Světle modrá	Automatická klimatizace (palubní počítač)
19	7,5	Hnědá	Upozornění na rychlost bezpečnostních pásů
20	10	Červená	Řídicí jednotka a kompresor klimatizace, automatická klimatizace, řídicí jednotka denních světel
21	20	Žlutá	Vyhřívání stěrače / ostřikovače, vnější zrcátko, tr. chladič oleje, automatická klimatizace

22	15	Jasně modrá	Zapalovací cívky
23	7,5	Hnědá	Brzdové světlo, spínač ASR, tempomat
24	7,5	Hnědá	Sada směrových světel, řídicí jednotka žárovek, osvětlení stropu denní světla, (magnetická vzduchová pumpa), ochrana proti oslnění
25	15	Jasně modrá	Zpětná lampa, kontrola přepínacího ventilu automatické převodovky HMS-SFI (Motronic), klakson
26	10	Červená	Mlhové světlo
27			Prázdné
28	7,5	Hnědá	Automatická anténa
29	20	Žlutá	(Zátěžový proud, vyhřívání předních sedadel)
30	20	Žlutá	Nastavení sedadla paměť, nastavení volantu / zrcátka. paměť, nastavení volantu, nastavení zrcátek,
31	30	Světle zelená	(Zadní lavice, opěrka hlavy) ne pro Coupe
			(Jednotlivé zadní sedadlo s opěrkou hlavy, levé), ne pro Coupe
32	30	Jasně zelená	(Jednotlivé zadní sedadlo s opěrkou hlavy, pravé), ne pro Coupe
	7,5	Hnědá	Opěrky hlavy zadní levé, pravé (jen Coupe)
33			Prázdné
34	7,5	Hnědá	Bezpečnostní rameno pro pás. (kupé), (vyhřívání předních sedadel)
35	15	Jasně modrá	(Sluneční clona), obvod komfortního relé
36			Prázdné
37	30	Jasně zelená	Nastavení předního sedadla levého
38	30	Jasně zelená	Nastavení předního sedadla levého
39			Prázdné
40	30	Jasně zelená	Nastavení předního sedadla pravého
41	30	Jasně zelená	Nastavení předního sedadla pravého

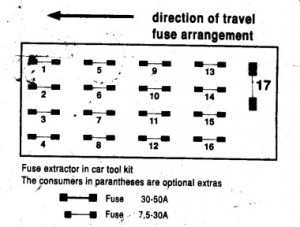

Zadní pojistková skříň

Pojistka	Ampéry [A]	Barva	Popis
1	15	Jasně modrá	(Klimatizace zadní)
2	7,5	Hnědá	Systém blokování proti krádeži, dálkové ovládání na infračervené záření, (vyhřívání zadních sedadel)
3	20	Žlutá	Centrální zamykání. systém, systém zamykání. asistence, cig. zapalovač cigaret, zadní
4			Prázdné
5	30	Jasně zelená	Ovládání oken
6	30	Mnohem jasnější zelená	Ovládání oken
7	7,5	Hnědá	Osvětlení kosmetického zrcátka zadního
	10	Červená	Osvětlení kosmetického zrcátka zadního, (chladnička)
8		Prázdné
9	30	Jasně zelená	(Systém asistence při zamykání)
10	7,5	Hnědá	(Telefon)
11	20	Žlutá	Ovládání oken, osvětlení zavazadlového prostoru, systém centrálního zamykání, (stropní lampa / čtení, zadní)
12	20	Žlutá	(Zátěžový proud, vyhřívání zadních sedadel)
13	30	Jasně zelená	Palivové čerpadlo
14	25	Bílá	(Otevíratelná střecha)
15	25	Bílá	Sy / dálkové ovládání na infračervené záření, opěrky hlavy zadní
16	30	Jasně zelená	Tuner, zesilovač, audio systém
17			Prázdné
