Renault Midlum (2005) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Renault Midlum (2005), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).

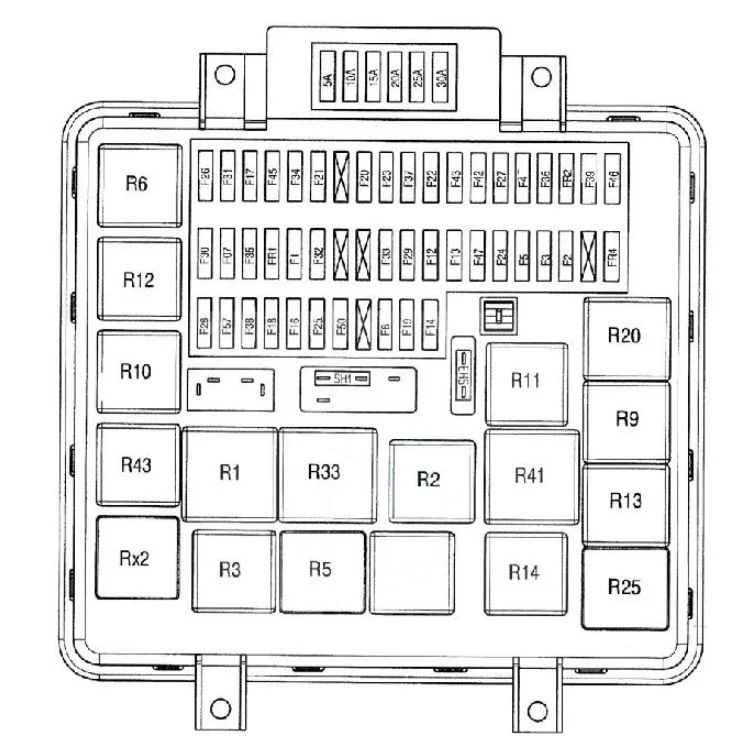

Renault Midlum (2005) – schéma rozvodu pojistek

Rok výroby: 2005.

Pojistka zapalovače cigaret (zásuvka napájení) v Renault Midlum (2005) je pojistka 30 v rozvodu pojistek.

Rozvod pojistek

Č.	Amp [A]	Popis
1	15	Zásuvka přívěsu 7 pólová („ABS“); Zásuvka přívěsu, 7 pólová typ 24 S; Relé světel brzdového světla.
2	10	Světla polohy přední; Světla polohy zadní pravá; SPZ – světlo pravé; Nastavení světlometů.
3	10	Světla obrysu; Světla polohy zadní levá/stop; SPZ – světlo levé; Osvětlení přístrojové desky; Osvětlení spínačů.
4	10	Světla boční přívěsu/stop
5	10	Napájení dostupné (osvětlení)
7	10	Elektromagnetické ventily brzdy Jake; Kontrola zastavení motoru; Uzavření filtru paliva; ECU „EUP“.
8	15	Světla mlhová; Světla mlhová pro jízdu.
12	10	Světla dálková pravá
13	10	Světla dálková levá
14	15	Světla dálková pravá; Světla dálková levá; Světla dálková dlouhá.
16	10	Světla upozornění na přístrojové desce a napájení ukazatelů; Elektrická nebo hydraulická kontrola zpomalovače; Elektromagnetický ventil brzdy na únik; „ABS-ASR“ ECU.
17	20	Vyhřívané sedadlo řidiče; Omezovač napětí (zásuvka 12 V); Omezovač napětí (telekomunikace).
18	15	Konvektory
19	25	Ohřívač filtru paliva
20	20	Světla rotující upozornění; Motor ventilátoru střechy.
21	10	Napájení (po hlavním spínači)
22	20	Nezávislý ohřívač AT 2000
23	10	Horní světlo řidiče; Horní světlo pasažéra.
24	20	Motor ovládání oken řidiče; Motor ovládání oken pasažéra.
25	5	Hodiny tachografu
26	15	Klaksón
27	10	Světla brzdová
28	15	ECU „ABS“; Elektrické relé deaktivující zpomalovač.
29	10	Odmlžování zrcátek; Časované relé pro zpoždění odmrazování předního skla.
30	10	Zapalovač cigaret
31	20	Zásuvka 24 V; Pokles napětí (dodatečná zásuvka 12 V).
32	20	Nastavovač rychlosti stěrače; Čerpadlo ostřikovače předního skla; Čerpadlo ostřikovače světlometů; Motor stěrače předního skla.
33	20	Diagnostická zásuvka; Suspension ECU.
34	15	Napájení paměti ladidla rádia; Nezávislý ohřívač AT 2000; Blikající zařízení.
35	–	–

36	20	Zásuvka přívěsu 7 pólová („ABS“)
37	15	Elektromagnetická zámka levých dveří; Elektromagnetická zámka pravých dveří; Elektromagnetická zámka pravých zpětných zrcátek; Otočné ovládání; Externí zpětná zrcátka; Osvětlení schůdků; Osvětlení horní části levých zadních dveří; Osvětlení horní části pravých dveří.
38	25	ECU „EUP“
39	10	Ovladač automatické převodovky
42	10	Napájení ECU automatické převodovky
43	10	Světlomet na nakládku (traktor); Zásuvka přívěsu, 7 pólová 24 S; Ovládání zařízení na úpravu; Ovládání osvětlení rolet; Relé deaktivující brzdový ventil.
45	10	Panel centrálního zamykání dveří
46	15	Relé ohřívače paliva; Žárovka (-y) couvacího světla; Buzzer couvacího světla; Relé na odmrazování zpětných zrcátek.
47	10	Suspension ECU; Panel dálkového ovládání odpružení.
50	–	–
52	10	Relé zpoždění stěrače čelního skla.
57	15	„EUP“ VECU ECU; Elektronický tachograf.
Relé
R1	Po zapnutí relé napájení č. 1
R2	Napájení po relé zapnutí
R3	Relé bezpečnosti stěrače čelního skla
R5	Relé bočních světel/zastavení
R6	Relé dodatečných zařízení
R9	Relé mlhových světel
R10	Relé mlhových světel
R11	Relé potkávacích světel
R12	Relé dálkových světel
R13	Dálková světla s dlouhým dosahem
R14	Relé brzdových světel
R18	Elektrické relé deaktivující zpomalovač
R20	Zpětná zrcátka a relé odmrazování čelního skla.
R23	Relé rotujících světel varování
R25	Relé stěrače čelního skla
R33	Aktivace relé
R41	Relé ohřívače paliva
R43	Relé napájení ECU „VECU/EECU“

Výdechy

Konfigurace A: S ADR a s denními světly.
Konfigurace B: bez ADR a bez denních světel.
V závislosti na montáži je vozidlo vybaveno následujícími výdechy:

Číslo	Ventilátor
SH1	–
SH2	Ventilátor ADR
SH3	Ventilátor denního svícení

Nr	Amp [A]	Bocchetta
F61	50	Odmlžování čelního skla
F200	200	Napájení (před spínačem hlavního)



Relé topení (R93)

Relé odmrazování čelního skla (zpožděné) (R48)

Relé

Nr	Relé
R22	Relé neutro
R23	Relé světel rotujících na upozornění
R50	Relé napájení dostupné (vybavení výrobce karoserie).
R53	Relé zpoždění ostřikovačů světlometů
R54	Relé světel couvání

Nr	Relé
R34	Relé rychlosti nula; Relé rychlosti nula převodovky „ALLISON“.
R70	Relé deaktivující brzdu výfuku
