Renault Safrane (1992-2000) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Safrane (1992–2000), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Renault Safrane
Týká se vozidel vyrobených v letech:
1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 a 2000.
Kabina
Hlavní pojistková skříňka se nachází na levé straně přístrojové desky.

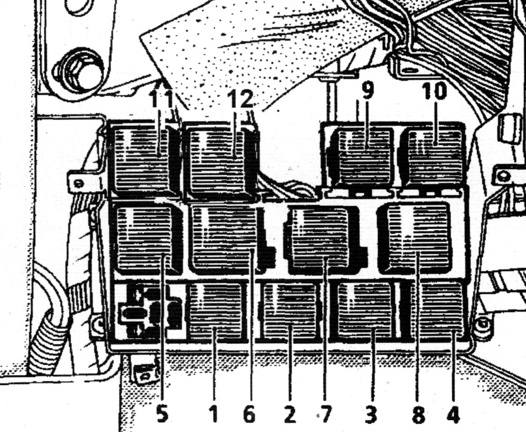

Relé
Popis
- Relé distribuce při startování
- Relé vyhřívání zadního okna
- Relé předních mlhových světlometů
- Relé den/noc
- Žárovka nezhasnutá
- Relé zadního stěrače
- Relé předního stěrače
- Aktivuje signál a relé alarmu
- Relé rodičovského zámku
- Relé elektrického okna

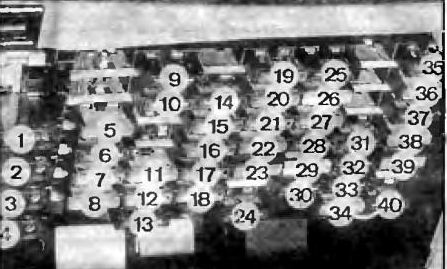

Pojistková skříňka
Popis
- 40 Elektrické okno přední pravé
- 40 Vyhřívané zadní okno
- 40 Elektrické okno přední levé
- 40 Klimatizace
- 25 Elektrický zámek dveří
- 10 směrovky, výstražná světla
- 20 Přední stěrač
- 25 Paměť polohy nastavení výbavy
- 10 Osvětlení rozměrů, reostat osvětlení, osvětlení přístrojové desky a odkládací schránky, kontrola světlometů
- 10 Boční osvětlení levé, zapalovač, rádio, volič automatické převodovky, kontrola vytápění
- 20 Ventilátory vytápění
- 15 Systém klimatizace
- 10 Elektrické zrcátko, výstražná světla, zadní světlo;
- 10 Vyhřívaná zrcátka
- 15 Směrovky levé, kontrola proudu světlometů;
- 15 Směrovka pravá
- 15 Světlomet pravý
- 15 Světlomet levý
- 15 Zadní stěrač, odmrazovač zadního okna, ventilátor vytápění, vnitřní osvětlení, zadní osvětlení, kontrolka voliče automatické převodovky
- Zapalovač cigaret 20
- 15 Elektronicky řízené odpružení
- 25 Ostřikovač čelního skla
- 7.5 Příslušenství
- 10 Brzdová světla, spínač směrových světel, tempomat;
- 30 Nastavení polohy opěrky a opěrky hlavy předního pasažéra
- 5 Posilovač řízení
- 20 Ochrana fungování motoru
- 10 ABS
- 5 Automatická převodovka, couvací světla
- 10 Přístrojová deska, pomocné relé, spínač 4×4, spínač S
- 30 Nastavení polohy zadního sedadla pravého
- 30 Nastavení zadního sedadla levého
- 30 Nastavení polohy sedadla předního pasažéra
- 25 Okenní střešní panel, vyhřívaná sedadla, ergo malic
- 10 Hodiny, akustický signál, hlasový syntetizátor
- 25 Akustická výstraha, jednotka alarmu
- 15 Vnitřní osvětlení, elektrický zámek dveří, zpětné zrcátko
- 25 Mlhovky
- 15 Ovládání rádia a telefonu
- 10 Mlhovky
Motor
V motorovém prostoru se pojistková skříňka nachází na levé straně.
Popis
- 40 Odpružení řízení
- 60 ABS
- 70 Předehřev motoru
- 60 Zapalování, směrovky, telefon, zámek dveří, stropní světlo, hodiny
- 60 Vytápění, elektrický proud sedadel, elektrická okna
- 60 Spínač zabezpečovacího zařízení, boční světlo, výstražná světla
- 60 Zapalování, stěrače, těsnění, zapalovač
- 40 Ventilátor levý chladiče
- 40 Ventilátor pravý chladiče
- 40 Směrovky, ostřikovač světlometů

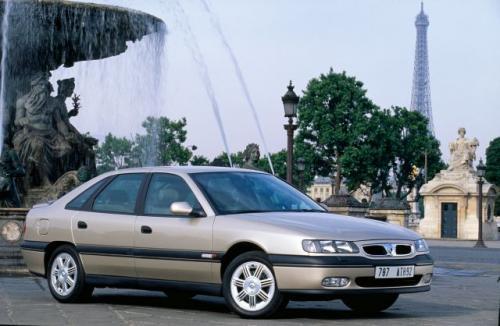

O Renault Safrane (1992-2000)
Renault Safrane, vyráběný v letech 1992 až 2000, je elegantní a pohodlný automobil vyšší střední třídy, který byl navržen s důrazem na komfort a spolehlivost. Tento model byl dostupný s různými motorizacemi, včetně benzínových a naftových motorů, které poskytovaly různé výkony a efektivitu. Safrane byl známý svým prostorným interiérem a pokročilými technologiemi pro svou dobu, jako jsou elektronické systémy řízení a pokročilé bezpečnostní prvky. Díky těmto vlastnostem se stal oblíbenou volbou pro ty, kteří hledali spolehlivé a pohodlné vozidlo na dlouhé cesty.
Schéma pojistkové skříňky Renault Safrane
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Safrane, která je nezbytná pro identifikaci a výměnu pojistek v případě potřeby. V tomto modelu jsou pojistkové skříňky typicky umístěny v interiéru vozidla, obvykle pod palubní deskou nebo v blízkosti motorového prostoru. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o jejím uspořádání a funkci.
