Renault Megane I (1996-2003) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Mégane I (1996–2003), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Renault Megane I
Vztahuje se na vozidla vyrobená v letech:
1996, 1997, 1998, 1999, 2000, 2001, 2002 a 2003.

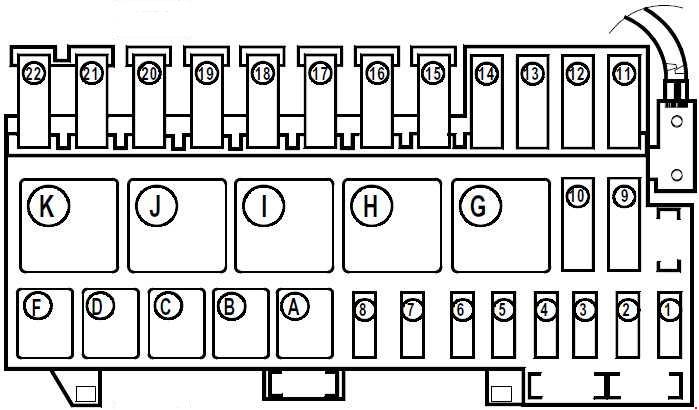

Motor
Jednotka se nachází v motorovém prostoru vlevo, vedle baterie.
Popis
| A | Relé čerpadla paliva |
| B | Relé řízení motoru |
| C | Relé vytápění chladicí kapaliny 1 |
| D | Relé elektromagnetické spojky kompresoru klimatizace |
| F | Relé motorku startování – automatická převodovka |
| g | |
| h | |
| i | Relé vytápění chladicí kapaliny 2 |
| J | Relé motoru ventilátoru chlazení – vysoká rychlost |
| K | Relé motoru ventilátoru chlazení – nízká rychlost |
| 1 | (30A) Motor ventilátoru chlazení, vytápění filtru paliva |
| 2 | (30A) Řízení motoru |
| 3 | (7,5A) Klimatizace |
| 4 | (3A) Systém bifuel |
| 5 | (7,5A) Systém bifuel |
| 6 | (7,5A) Systém řízení automatické převodovky, motorek startování |
| 7 | (7.5) Airbag, systém řízení motoru, ohřívač filtru paliva |
| 8 | (7,5A) Systém bifuel |
| 9 | Dioda klimatizace |
| 10 | Dioda klimatizace |
| 11 | (70A) Ohřívač chladicí kapaliny, zapalovací svíčky |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor ventilátoru chlazení – 2. rychlost, ohřívač filtru paliva |
| 15 | |
| 16 | (60A) Systém proti zablokování (ABS) |
| 17 | |
| 18 | (60A) Vyhřívané přední sklo |
| 19 | (40A) Systém klimatizace |
| 20 | (60A) Modul multifunkční kontroly 1 |
| 21 | (60A) Pojistková skříňka / relé, přístrojová deska 2 |
| 22 | (60A) Systém proti krádeži, klakson, spínač světla |
Kabina
Nachází se vlevo od sloupku řízení, pod ochranným krytem.
Popis
- (25A) Motor zvedáku zadních dveří na levé straně
- –
- (25A) Motor zvedáku zadních dveří na pravé straně
- (15A) Stěrač/ostřikovač zadního okna
- (7,5A) Vyhřívaná boční zrcátka
- (15A) Audio systém, elektrická anténa, elektrická vnější zrcátka
- (15A) Klakson
- Relé motoru chladicího ventilátoru, přístrojová deska
- (5A) Zadní mlhová světla
- (15A) Mlhová světla
- (7,5A) Přední boční světla na levé straně / zadní boční světla na levé straně
- (10A) Ostřikovače světlometů
- (7,5A) Přední světla na pravé straně / zadní boční světla na pravé straně
- –
- –
- (5A) Systém proti zablokování (ABS)
- (25A) Motor zvedáku okna předních dveří na pravé straně
- (15A) Systém automatického ovládání převodovky, relé motoru zvedáku okna, brzdová světla
- (15A) Multifunkční kontrolní modul 1, couvací světla
- –
- –
- (10A) Dálková světla (levá)
- (25A) Motor zvedáku okna předních dveří na levé straně
- (10A) Dálková světla (pravá)
- (20A) Klimatizace, otevírací střecha
- (10A) Konektor napájení příslušenství
- (15A) Vyhřívaná sedadla
- (20A) Ohřívač / klimatizace
- (10A) Zesvětlená světla (levá)
- (15A) Audio systém, pojistka zapalovače cigaret Renault Megan stage 1
- (10A) Žárovka zesvětleného světla (pravá)
- –
- Spoj – světla
Dolní řada
Popis
- A – (15A) Směrovky / výstražná světla
- B – (5A) Multifunkční kontrolní jednotka 1
- C – (20A) Centrální zamykání
- D – (20A) Stěrač čelního skla
- E – (25A) Elektrická okna
- F – (30A) Vyhřívaná boční zrcátka, vyhřívané zadní okno
Za pojistkovou skříňkou se mohou nacházet i následující relé:
Popis
| A | Relé čerpadla ostřikovačů světlometů |
| b | Relé denních světel – světlomety |
| C | Relé denního osvětlení – přední/zadní světlo |
| D | Relé denního osvětlení – hlavní relé |
Je také možné umístit některé prvky pojistek a relé pod sedadlo spolujezdce: A – konektor napájení, F – pojistky.
O Renault Megane I (1996-2003)
Renault Megane I, vyráběný v letech 1996 až 2003, je kompaktní automobil, který se stal populárním díky své spolehlivosti a praktičnosti. Tento model byl dostupný v různých karosářských verzích, včetně hatchbacku, sedanu, kupé a kombi. Renault Megane I nabízel širokou škálu motorů, od benzínových s objemem 1,4 až 2,0 litru, až po dieselové motory s objemem 1,9 litru. Díky svému elegantnímu designu a komfortnímu interiéru se stal oblíbeným mezi řidiči, kteří hledali spolehlivé a ekonomické vozidlo.
Schéma pojistkové skříňky Renault Megane I
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Megane I, která je nezbytná pro správnou údržbu elektrického systému vozidla. V tomto modelu se pojistková skříňka obvykle nachází v interiéru vozidla, konkrétně pod palubní deskou na straně řidiče, a druhá může být umístěna v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla a správné fungování jeho elektrických komponentů.
