Renault Espace IV (2003-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Espace IV (2003–2014), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Renault Espace IV (2003-2014) – schéma pojistky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistky zapalovače cigaret (zásuvka napájení) v Renault Espace IV jsou pojistky F23 (zásuvky příslušenství konzoly) a F24 (zásuvka zapalovače cigaret) v panelu pojistek přístrojové desky (2003-2006).
Kabina
Otevři kryt 1 a poté zvedni kryt 2. Zkontroluj štítek rozložení pojistek pod krytem 2, abys identifikoval pojistky.
Pojistka odpojení spotřebiče
Nachází se pod krytem, mezi předními sedadly.
Panel pojistek motorového prostoru
Hlavní pojistky
Nachází se na baterii.
2003, 2004, 2005, 2006
Kabina

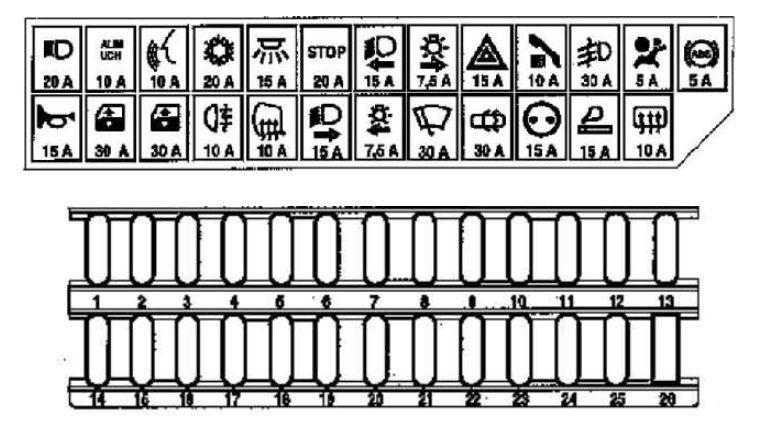

Přiřazení pojistek v kabině
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | 10 | Napájení modulu kombinovaného v kabině;
Čtečka karet; Tlačítko pro startování; Brzda parkování automaticky. |
| F3 | 10 | Hlasový syntetizátor;
Nastavení paprsku xenonových světel; Přístrojová deska; Trysky pro rozprašování; Otočný ovladač pro nastavení světlometů. |
| F4 | 20 | Světla couvání;
Vytápění a klimatizace; Asistence při parkování; +Signál upozornění po zapnutí; Osvětlení spínače; Senzor deště; Elektrochromatická zpětná zrcátka; Kompresor klimatizace; Signál motoru stěračů. |
| F5 | 15 | Časované osvětlení kabiny |
| F6 | 20 | Světla brzdění –
Páka stěračů; Diagnostický konektor; Ukazatel blokování přístupu dětí; Ukazatel elektrického blokování vzadu; Osvětlení spínačů elektrických oken; Tempomat; Připojení sady hands-free. |
| F7 | 15 | Světlo pro dálková světla vlevo;
Počítač s xenonovýma světlama; Motor pro nastavení světel. |
| F8 | 7.5 | Boční světlo vpravo |
| F9 | 15 | Světla a varovné indikátory |
| F10 | 10 | Komunikační systém;
Rádio; Paměť polohy sezení; Relé sedadla; Napájení relé zadního okna. |
| F11 | 30 | Hlasový syntetizátor;
Přístrojová deska; Přední mlhová světla; Klimatizace. |
| F12 | 5 | Airbagy a předpínače |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F13 | 5 | Počítač ABS;
Elektronický stabilizační program. |
| F14 | 15 | Zvukový alarm (cikáda) |
| F15 | 30 | Ovládání okna na straně řidiče;
Elektrická zrcátka. |
| F 16 | 30 | Elektrické okno pasažéra |
| F17 | 10 | Zadní mlhová světla |
| F18 | 10 | Vyhřívaná boční zrcátka |
| F19 | 15 | Pravé potkávací světlo |
| F20 | 7.5 | Levé boční světlo;
Stmívač osvětlení a odkládací schránka; Osvětlení evidenčního čísla; Osvětlení zapalovače cigaret; Osvětlení spínačů kromě dveří a nouzových světel; Osvětlení kontrolky parkovací brzdy. |
| F21 | 30 | Dálkové světlomety a zadní stěrač |
| F22 | 30 | Centrální zamykání |
| F23 | 15 | Zásuvky příslušenství konzoly |
| F24 | 15 | Zapalovač cigaret |
| F25 | 10 | Zámek sloupku řízení;
Napájení relé pro vyhřívání zadního skla. |

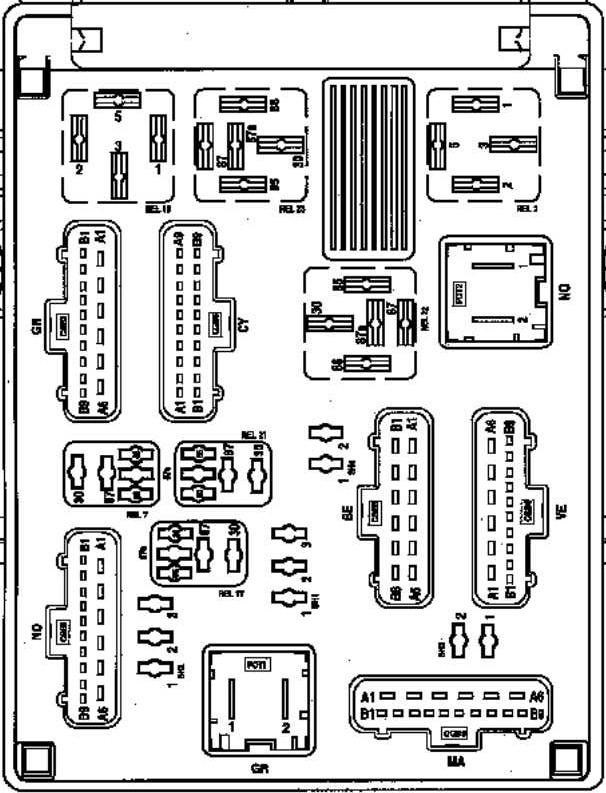

Relé
| Č. | Relé |
|---|---|
| R2 | Zadní vyhřívané sklo |
| R7 | Přední mlhová světla |
| R9 | Stěrač |
| R10 | Stěrač |
| R11 | Zadní sklo;
Osvětlení couvání. |
| R12 | Zamknutí dveří |
| R13 | Zamknutí dveří |
| R18 | Časové osvětlení kabiny |
| R19 | Reléová deska |
| R21 | Začátek brzdění |
| R22 | UCH – + po zapnutí |
| R23 | Příslušenství, rádio vybavené;
Elektrické zadní okno. |
| Odbočka | |
| SH1 | Elektrické zadní okno |
| SH2 | Elektrické přední sklo |
| SH3 | Denní světla |
| SH4 | Denní světla |
Pojistka odpojení spotřebiče
Pojistka odpojení spotřebiče (20 A): Diagnostický konektor – Rádiový přijímač – Počítač pro podporu paměti sedadla – Skupina hodiny-venkovní teplota – Počítač pro podporu navigace – Centrální jednotka komunikace – Konektor alarmu – Snímač tlaku v pneumatikách
Motorový prostor
Přiřazení pojistek a relé v motorovém prostoru
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F26 | 30 | Zásuvka pro přívěs |
| F27 | 30 | Otevírací střecha |
| F28 | 30 | Elektrické zadní levé okno |
| F29 | 30 | Elektrické zadní pravé okno |
| F30 | 5 | Senzor úhlu řízení |
| F31 | 30 | Zatemněná otevírací střecha |
| F32 | – | Nepoužívá se |
| F33 | – | Nepoužívá se |
| F34 | 15 | Elektrické napájení sedadla řidiče |
| F35 | 20 | Vyhřívaná sedadla pro řidiče a cestujícího |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F36 | 20 | Elektrické sedadlo řidiče |
| F37 | 20 | Elektrické sedadlo pasažéra |
| Relé | ||
| R3 | Napájení sedadla | |
| R4 | Položkové světla pro denní svícení | |
| R5 | Světla s nízkým výkonem pro denní svícení | |
| R6 | Čerpadlo ostřikovače světlometů | |
| R7 | Světla brzdy vypnutá | |
| R17 | Klimatizace | |
| R20 | Elektrické okno |
2010, 2011, 2012
Přiřazení pojistek v přístrojové desce
| Symbol | Popis |
|---|---|
| Symbol | Popis |
 |
Jednotka řízení elektriky;
Imobilizér motoru. |
 |
Nepoužívá se |
 |
Přístrojová deska;
Dálkové ovládání světlometů. |
 |
Klimatizace;
Senzor blízkosti pro parkování; Osvětlení couvání. |
 |
Vnitřní osvětlení |
 |
Brzdová světla;
Tempomat. |
 |
Levé potkávací světlo |
 |
Levá směrovka;
Osvětlení vnitřního ovládání. |
 |
Pravá směrovka |
 |
Varovná světla;
Ukazatele. |
 |
ABS |
| Symbol | Popis |
|---|---|
 |
Klaksón |
 |
Airbag;
Předpínače pásů. |
 |
Elektrická okna;
Elektrická zpětná zrcátka. |
 |
Přední mlhová světla;
Přístrojová deska. |
 |
Komunikační systém;
Rádio; Elektrická sedadla. |
 |
Zadní stěrač;
Dálková světla. |
 |
Zásuvka příslušenství |
 |
Zadní mlhová světla |
 |
Vyhřívání bočních zrcátek |
 |
Zamknutí a odemknutí dveří |
 |
Zapalovač cigaret |
 |
Zamknutí sloupku řízení;
Odmlžování zadního okna. |
 |
Pravé dálkové světlo |

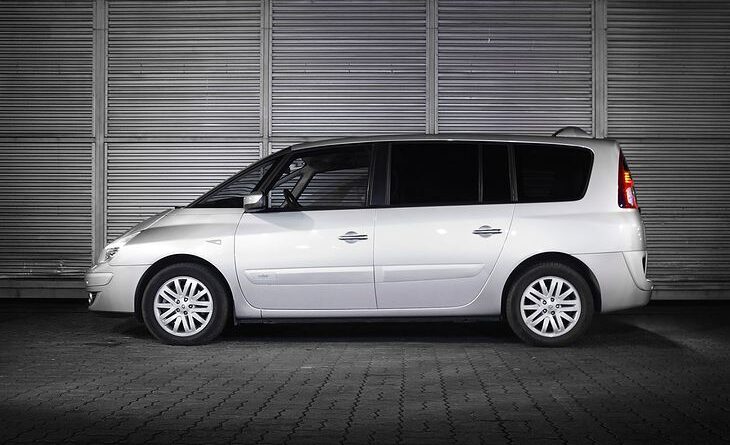

O Renault Espace IV (2003-2014)
Renault Espace IV, vyráběný v letech 2003 až 2014, je oblíbený rodinný minivan, který nabízí prostorný interiér a pohodlné jízdní vlastnosti. Tento model je známý svou modularitou, která umožňuje jednoduché přizpůsobení interiéru podle potřeb cestujících. Espace IV byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, což poskytovalo široký výběr pro zákazníky. Mezi nejčastější motory patřily 2.0-litrové a 3.5-litrové benzínové motory, jakož i 1.9-litrové a 2.2-litrové dieselové verze. Díky své spolehlivosti a komfortu se Renault Espace IV stal oblíbenou volbou pro rodiny a dlouhé cesty.
Schéma pojistkové skříňky Renault Espace IV
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Espace IV, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka obvykle nachází v prostoru pod kapotou a v interiéru vozidla, často v blízkosti přístrojové desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vozidle, a proto je důležité mít přehled o jejím uspořádání a funkcích.
