Mazda Protegé (2000-2003) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mazda Protegé (2000-2003), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Mazda Protegé
Vztahuje se na vozidla vyrobená v letech:
2000, 2001.
Motorový prostor
| Číslo | Ampéráž [A] | Popis |
| 1 | 40 | Topení |
| 2 | 60 | Systém proti zablokování*;
K ochraně různých obvodů*. |
| 3 | 60 | K ochraně různých obvodů |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Chladicí ventilátor |
| 8 | 40 | Vnitřní osvětlení;
Elektrické zamykání dveří*. |
| 9 | 30 | Dodatečný chladicí ventilátor pro klimatizaci |
| 10 | 30 | Kontrola motoru |
| 11 | 10 | Klimatizace* |
| 12 | 10 | Signál startování |
| 13 | 15 | Klaksón |
| 14 | 15 | Havarijní světla |
| 15 | 15 | Zadní světlomety |
| 16 | 7,5 | K ochraně různých obvodů |
| 17 | 15 | — |
| 18 | 15 | K ochraně různých obvodů |
| 19 | 15 | Brzdová světla |
| 20 | 15 | Pravé světlo |
| 21 | 15 | Levé světlo |
| 22 | — | — |
| 23 | — | — |
| 24 | 100 | K ochraně všech obvodů |

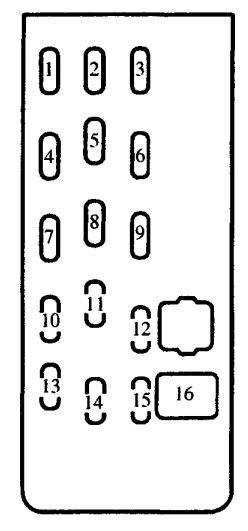

Prostor pro cestující (strana řidiče)
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | K ochraně různých obvodů |
| 2 | 20 | K ochraně různých obvodů |
| 3 | 15 | Audio* |
| 4 | 15 | Klimatizace* |
| 5 | 10 | K ochraně různých obvodů |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Vnitřní osvětlení;
Osvětlení zavazadlového prostoru*. |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Elektrické zamykání dveří* |
| 12 | 30 | — |
| 13 | 20 | Stěrač a ostřikovač čelního skla |
| 14 | 10 | Systém řízení motoru |
| 15 | 10 | Směrovky |
| 16 | 10 | Elektrická okna* |
Schéma pojistek a relé – Mazda Protegé
Odkazuje na vozidla vyrobená v letech:
2002, 2003.

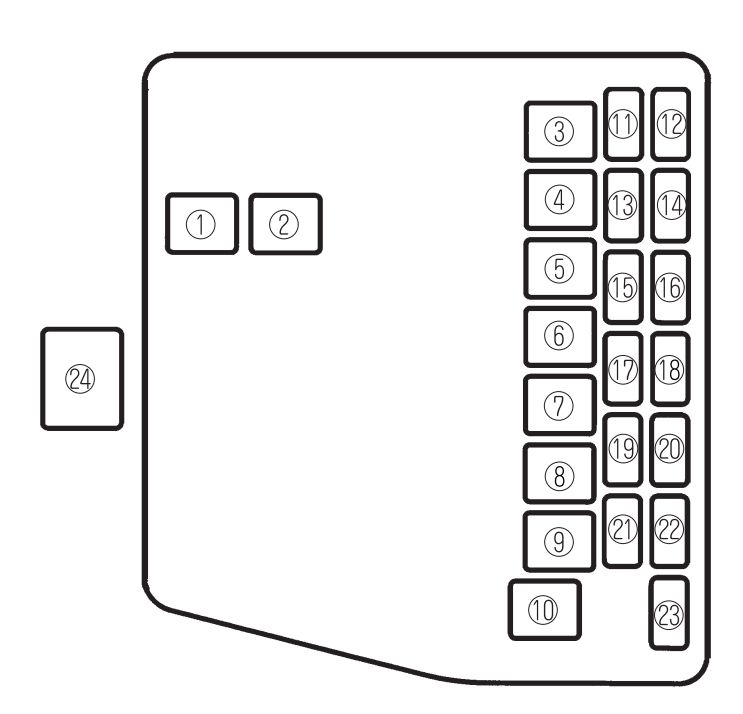

Motorový prostor
| Číslo | Ampéráž [A] | Popis |
| 1 | 40 | Ohřívač |
| 2 | 60 | Systém proti zablokování;
K ochraně různých obvodů. |
| 3 | 60 | K ochraně různých obvodů |
| 4 | 30 | — |
| 5 | 40 | — |
| 6 | — | — |
| 7 | 30 | Chladicí ventilátor |
| 8 | 40 | Vnitřní osvětlení;
Zamknutí elektrických dveří. |
| 9 | 30 | Přídavný ventilátor;
Chlazení pro klimatizaci. |
| 10 | 30 | Řídicí jednotka motoru |
| 11 | 10 | Klimatizace |
| 12 | 10 | Signál startování |
| 13 | 15 | Klaksón |
| 14 | 15 | Havarijní světla |
| 15 | 15 | Zadní světlomety |
| 16 | 7,5 | K ochraně různých obvodů |
| 17 | 15 | — |
| 18 | 15 | Mlhová světla |
| 19 | 15 | Brzdová světla |
| 20 | 15 | Pravý světlomet |
| 21 | 15 | Levý světlomet |
| 22 | — | — |
| 23 | 15 | — |
| 24 | 100 | K ochraně všech obvodů |
Kabina (strana řidiče)
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | K ochraně různých obvodů |
| 2 | 20 | K ochraně různých obvodů |
| 3 | 15 | Audio systém |
| 4 | 15 | Klimatizace |
| 5 | 10 | K ochraně různých obvodů |
| 6 | — | — |
| 7 | — | — |
| 8 | 10 | Vnitřní osvětlení;
Osvětlení zavazadlového prostoru. |
| 9 | 10 | — |
| 10 | — | — |
| 11 | 30 | Zamknutí elektrických dveří |
| 12 | 30 | — |
| 13 | 20 | Stěrač a ostřikovač předního skla |
| 14 | 10 | Řídicí jednotka motoru |
| 15 | 10 | Přístrojová deska |
| 16 | — | — |
| 17 | 30 | Elektrická okna |
O Mazda Protegé (2000-2003)
Mazda Protegé, vyráběná v letech 2000 až 2003, je kompaktní automobil, který se vyznačuje spolehlivostí a praktičností. Tento model byl oblíbený pro svůj elegantní design a komfortní interiér, který nabízel dostatek prostoru pro cestující i zavazadla. Mazda Protegé byla dostupná s různými motorizacemi, včetně čtyřválcových motorů s objemem 1.6L a 2.0L, které poskytovaly vyvážený výkon a efektivní spotřebu paliva. Vozidlo bylo známé svou agilní ovladatelností a bezpečnostními prvky, což ho činilo ideálním pro městskou i dálniční jízdu.
Schéma pojistkové skříňky Mazda Protegé
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mazda Protegé, která je nezbytná pro správnou údržbu a opravu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
