Mazda B-Series (2001-2010) – pojistková skříňka
Mazda

Mazda B-Series (2001-2010) – pojistková skříňka

Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Mazda B-Series (2001-2010), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Obsah

Schéma pojistek a relé – Mazda B-Series

Vztahuje se na vozidla vyrobená v letech:

2001.

Vnitřní panel pojistek

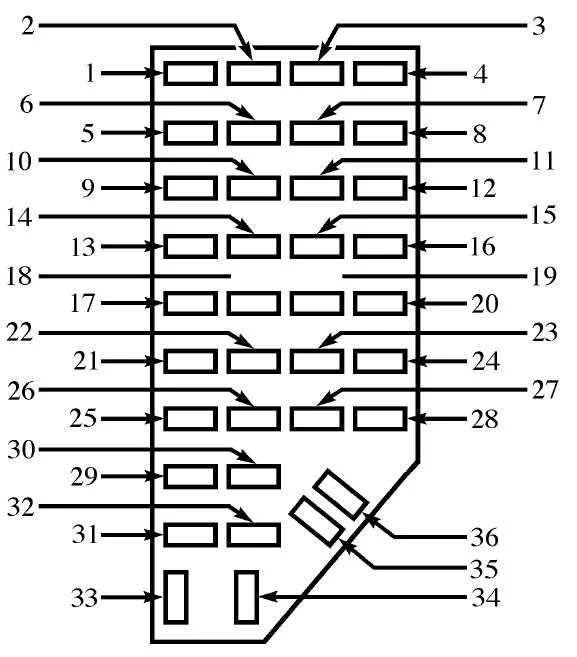

Detailní pohled na vnitřní panel pojistek vozidla z roku 2001.
Číslo Ampéráž [A] Popis
1 5 Napájení zrcátek
2 10 Relé motoru ventilátoru, diagnostický monitor airbagu, modul deaktivace pasivní (PAD)
3 7,5 Připojení přívěsu (zastavení/otočení doleva)
4 — —
5 10 Modul kontroly 4×4
6 — —
7 7,5 Připojení přívěsu (zastavení/otočení doleva)
8 — —
9 7,5 Spínač žárovky stop
10 7,5 Skupina servocomandy/ zesilovač tempomatu, GEM/CTM, aktivátor blokování převodovky, aktivátor smíšených dveří, skupina kontroly vytápění klimatizace, směrovky
11 7,5 Cluster přístrojů, hlavní spínač světel, rezistor RABS
12 — —
13 20 Spínač polohy pedálu brzdy
14 20 Modul RABS
10 Modul 4WABS, hlavní relé 4WABS
15 — —
16 30 Motor W/W, relé stěrače Hi-Lo, relé provozu stěrače/relé parkování, relé čerpadla ostřikovače
17 25 Zapalovač, připojení dat (DLC)
18 — —
19 25 Dioda napájení PCM, zapnutí, PATS
20 7,5 GEM/CTM, Rádio
21 20 Směrovky
22 20 Body napájení pomocného
23 — —
24 7,5 Spínač poloha pedálu spojky (CPP), relé přerušení startování
25 — —
26 10 Relé úspora baterie, relé elektronické převodovky 4×4, relé vnitřní světla, modul elektronický kontrola převodovky 4×4, lampa na kupoli/mapě, modul ztmavení osvětlení přístrojů, modul kontrola omezení, GEM/CTM, sada směrovek
27 — —
28 7,5 Systém GEM/CTM, rádio
29 15 Rádio
30 — —
31 — —
32 — —
33 15 Světlomety, modul DRL, sada směrovek
34 — —
35 15 Relé klakson ISA, pokud není vybaveno modulem bezpečnosti nákladního vozidla
— —
36 — —

Blok pojistek v motorovém prostoru

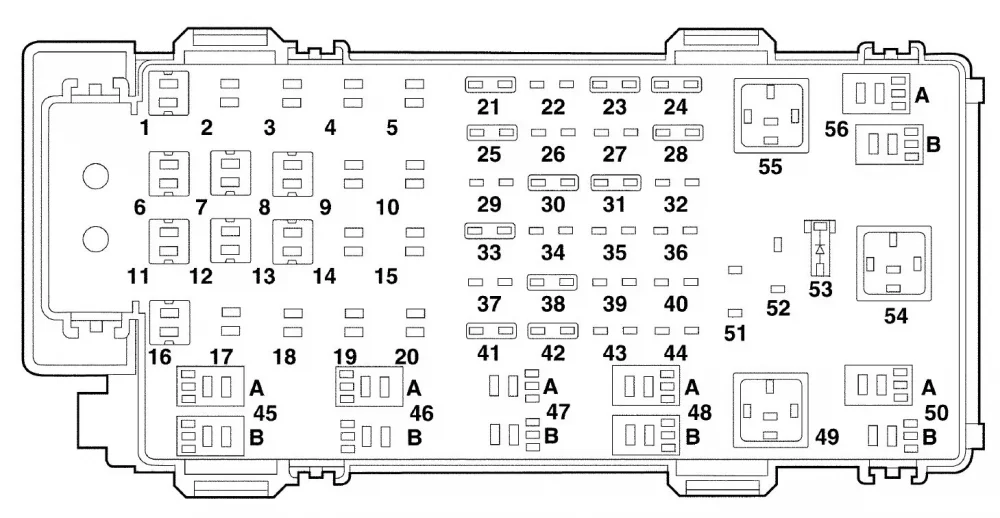

Blok pojistek umístěný v motorovém prostoru vozidla z roku 2001.
Číslo Ampéráž [A] Popis
1 50 Pannello pojistek I/P
2 — —
3 — —
4 — —
5 — —
6 50 Motor čerpadlo ABS
7 30 Modul kontrola systému trakce
8 20 Centrální zamykání dveří a dálkové ovládání
9 — —
10 — —
11 50 Spínač zapalování relé startování
12 10 Paměť PCM
13 20 Motor 4×4
14 — —
15 — —
16 40 Motor ventilátor
17 — —
18 — —
19 — —
20 — —
21 10 Paměť PCM
22 — —
23 20 Motor čerpadlo paliva
24 30 Světlomety
25 10 Spojka klimatizace
26 — —
27 — —
28 30 Modul 4WABS
29 — —
30 15 Přívěs
31 20 Mlhové světlomety, denní svícení (DRL)
32 — —
33 15 Žárovka parkovacího světla
34 — —
35 — —
36 — —
37 — —
38 10 Světlomet anabbagliante levý
39 — —
40 — —
41 — Senzory kyslíku vyhřívané
42 10 Světlomet anabbagliante pravý
43 — —
44 — —
45A — Stěrač Vysoký/Nízký
45B — Stěrač
46A — —
46B — Čerpadlo ostřikovače předního skla
47A — —
47B — —
48A — Svítilna mlhová
48B — Relé mlhových světel
49 — Startér kompletní
50A — —
50B — Čerpadlo paliva
51 — —
52 — —
53 — Dioda modul řízení systému trakce (PCM)
54 — Dioda modul řízení systému trakce (PCM)
55 — Ventilátor
56A — Elektromagnet spojky klimatizace
56B — Přívěs

Schémata pojistek a relé – Mazda B-Series

Týká se vozidel vyrobených v letech:

2002.

PANEL POJISTEK V KABINĚ

PANEL POJISTEK se nachází na levé straně palubní desky, naproti dveřím řidiče.

Panel pojistek v kabině, nalevo od palubní desky u řidiče.
Popis Jmenovitý proud [A] Popis
1 5 Spínač napájení zrcadla
2 10 Denní světla (DRL), nouzová světla, převodovka, spínač deaktivace airbagu pro cestujícího, relé motoru ventilátoru
3 7,5 Pravý konektor pro tažení přívěsu s aretací/otáčením
4 — Nepoužívá se
5 15 Modul řízení 4×4
6 — Nepoužívá se
7 7,5 Levý konektor pro tažení přívěsu s aretací/otáčením
8 — Nepoužívá se
9 7,5 Spínač polohy pedálu brzdy
10 7,5 Skupina servomechanismu/posílení řízení rychlosti, všeobecný elektronický modul (GEM), aktivátor zámku převodovky, směrovky
11 7,5 Přístrojová deska, 4×4, hlavní spínač světel, centrální modul bezpečnosti (CSM)
12 — Nepoužívá se
13 20 Spínač polohy pedálu brzdy
14 10 Modul řízení systému proti zablokování (ABS)
— Nepoužívá se
15 Nepoužívá se
16 30 Motor stěrače předního skla, relé Hi-Lo stěrače, relé fungování stěrače/relé parkování
17 20 Zapalovač cigaret, datový konektor (DLC)
18 — Není použito
19 25 Dioda napájení PCM, zapnutí, PATS
20 7,5 Všeobecný elektronický modul (GEM), rádio
21 15 Směrovky (nebezpečí)
22 20 Při konektoru dodatečného napájení
23 — Není použito
24 7,5 Spínač poloha pedálu spojky (CPP), relé přerušení startování
25 — Není použito
26 10 Relé úspory baterie, pojistková skříňka, modul centrální omezení (RCM), všeobecný elektrický modul (GEM), skupina směrovek
27 — Není použito
28 7,5 Všeobecný elektronický modul (GEM), rádio
29 20 Rádio
30 — Není použito
31 — Není použito
32 — Není použito
33 15 Světlomety, modul denního svícení (DRL), skupina směrovek
34 — Není použito
35 15 Relé klaksonu (pokud není vybaveno modulem centrální bezpečnosti)
36 — Není použito



Pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

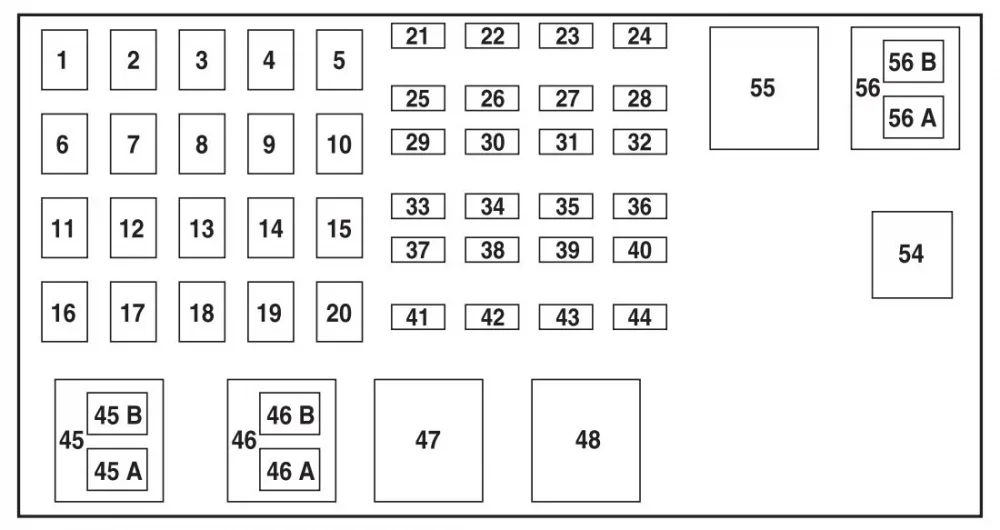

Pojistková skříňka v motorovém prostoru pro motor 2,3 l.
Popis Jmenovitý proud [A] Popis
1 50** Panel pojistek I/P
2 — Nez použito
3 — Nez použito
4 — Nez použito
5 — Nez použito
6 50** Motor čerpadla ABS
7 30* Modul řízení systému trakce (PCM)
8 20* Centrální modul bezpečnosti, zámky dveří, dálkový přístup
9 — Nez použito
10 — Nez použito
11 50** Relé startování, spínač zapalování
12 20* Napájení oken
13 — Nez použito
14 — Nez použito
15 — Nez použito
16 40** Motor ventilátoru
17 20** Pomocný ventilátor chlazení
18 — Nez použito
19 — Nez použito
20 — Nez použito
21 10* Paměť PCM
22 — Nez použito
23 20* Motor čerpadla paliva
24 30* Světlomety
25 10* Relé spojky klimatizace
26 — Nez použito
27 — Nez použito
28 30* Modul 4WABS
29 — Nez použito
30 15* Přívěs
31 20* Mlhové světlomety, denní svícení (DRL)
32 — Není použito
33 15* Parkovací světlomet, modul centrální bezpečnosti
34 — Není použito
35 — Není použito
36 — Není použito
37 — Není použito
38 10* Levý potkávací světlomet
39 — Není použito
40 — Není použito
41 20* Vyhřívané lambda sondy
42 10* Pravý potkávací světlomet
43 — (Rezistor)
44 — Není použito
45A — Relé stavu stěrače vysoký/nízký
45B — Relé parkování/práce stěrače
46A — Relé palivového čerpadla
46B — Relé tažení přívěsu
47 — Relé startování
48 — Pomocný ventilátor chlazení
49 — Není použito
50 — Není použito
51 — Není použito
52 — Není použito
53 — Dioda modul řízení systému trakce (PCM)
54 — Relé modul řízení systému trakce (PCM)
56 — Relé motoru ventilátoru
56A — Relé spojky klimatizace
56B — Relé čerpadla předního ostřikovače
* Mini pojistky ** Maxi pojistky

Motory 3,0L a 4,0L (pokud jsou přítomny)

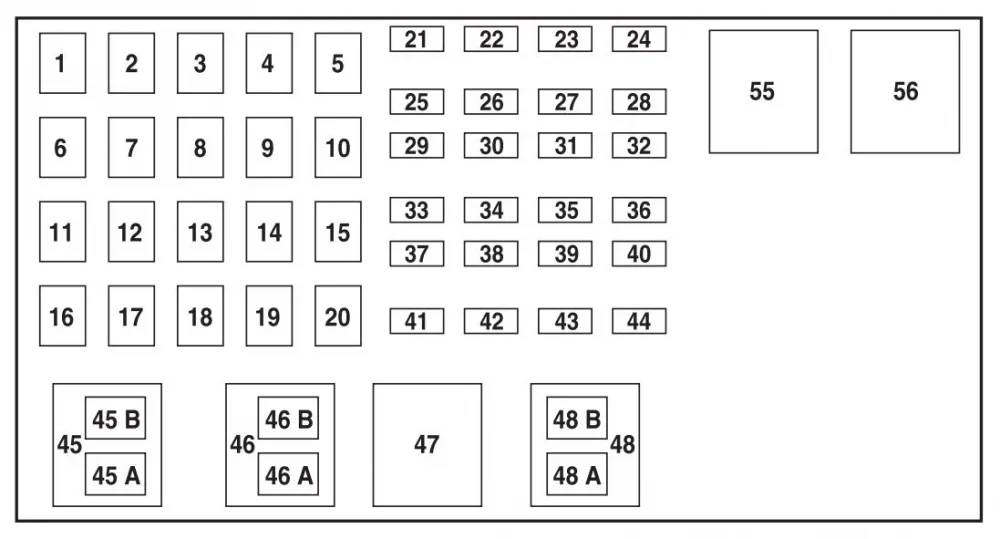

Pojistková skříňka v motorovém prostoru pro motory 3,0L a 4,0L.
Popis Jmenovitý proud [A] Popis
1 50** Panel pojistek I/P
2 — Není používáno
3 — Není používáno
4 — Není používáno
5 — Není používáno
6 50** Motor čerpadla ABS
7 30* Modul řízení systému trakce (PCM)
8 20* Centrální modul bezpečnosti, zámky dveří, dálkový přístup
9 — Není používáno
10 — Není používáno
11 50** Relé startování, spínač zapalování
12 20* Napájení oken
13 20* Modul řízení pohonu všech kol
14 — Není používáno
15 — Není používáno
16 40** Motor ventilátoru
17 — Není používáno
18 — Není používáno
19 — Není používáno
20 — Není používáno
21 10* Paměť PCM
22 — Není používáno
23 20* Motor čerpadla paliva
24 30* Světlomety
25 10* Relé spojky klimatizace
26 — Není používáno
27 — Není používáno
28 30* Modul 4WABS
29 — Není používáno
30 15* Přívěs
31 20* Světlomet mlhový, denní světla (DRL)
32 — Nepoužívá se
33 15* Světlomet parkovací, modul centrální bezpečnosti
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 10* Světlomet anabbagliante levý
39 — Nepoužívá se
40 — Nepoužívá se
41 20* Ohřívané lambda sondy
42 10* Světlomet anabbagliante pravý
43 — Nepoužívá se
44 — Nepoužívá se
45A — Relé stav stěrače vysoký/nízký
45B — Relé parkování/práce stěrače
46A — Relé čerpadlo paliva
46B — Relé tažení přívěsu
47A — Relé elektromagnetická spojka klimatizace
47B — Relé čerpadlo ostřikovače předního
48A — Světla mlhová
48B — Relé mlhových světel
51 — Nepoužívá se
52 — Nepoužívá se
53 — Dioda modul řízení systému trakce (PCM)
54 — Relé modul řízení systému trakce (PCM)
55 — Relé motor ventilátoru
56 — Relé startování
* Mini pojistky ** Maxi pojistky

Schéma pojistek a relé – Mazda B-Series

Týká se vozidel vyrobených v letech:

2003.

Panel pojistek v kabině

Panel pojistek se nachází na levé straně palubní desky, naproti dveřím řidiče.

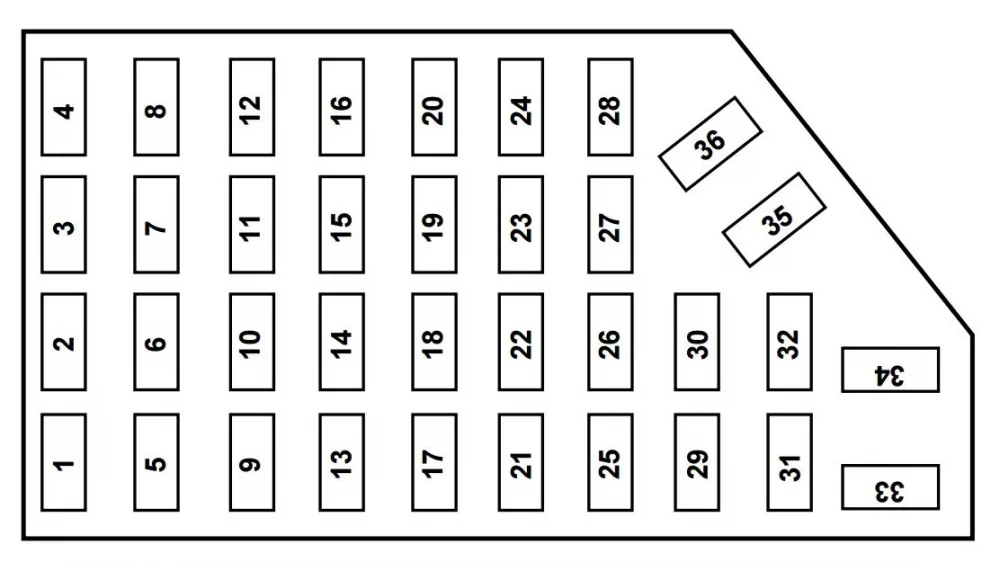

Panel pojistek v kabině, umístěný na levé straně palubní desky.
Číslo Ampéráž [A] Popis
1 5 Spínač napájení zrcadla
2 10 Denní světla (DRL), světla na couvání, převodovka, spínač airbagu pro cestující, relé motoru ventilátoru
3 7,5 Levý konektor pro tažení přívěsu s funkcí zastavení/návratu
4 — Nepoužívá se
5 15 Modul řízení 4×4
6 2 Spínač tlaku brzdy
7 7,5 Pravý konektor pro tažení přívěsu typu zastavení/návrat
8 — Nepoužívá se
9 7,5 Spínač polohy pedálu brzdy
10 7,5 Skupina servo/akcelerátor řízení rychlosti, všeobecný elektronický modul (GEM), aktor zámku převodovky, směrovky, 4×4
11 7,5 Přístrojová deska, 4×4, hlavní spínač světla, modul centrálního zabezpečení (CSM), všeobecný elektronický modul (GEM)
12 — Nepoužívá se
13 20 Spínač polohy pedálu brzdy
14 10 Modul řízení systému proti zablokování (ABS)
15  — Nepoužívá se
16 30 Motor předního stěrače, relé stěrače HI/LO, relé provozu/parkování stěrače
17 20 Zapalovač, konektor pro připojení dat (DLC)
18 — Nepoužívá se
19 25 Diodový výkon modulu řízení systému napájení (PCM), zapalování, PATS (systém pasivního zabezpečení)
20 7,5 Všeobecný elektronický modul (GEM), rádio
21 15 Signál varování
22 20 Dodatečný tlakový spínač napájení
23 — Nepoužívá se
24 7,5 Spínač polohy pedálu spojky (CPP), relé přerušení startéru
25 — Nepoužívá se
26 10 Relé úspory baterie, pojistková skříňka, modul centrálního omezení (RCM), všeobecný elektrický modul (GEM), skupina směrovek
27 — Nepoužívá se
28 7,5 Všeobecný elektronický modul (GEM), rádio
29 20 Rádio
30 — Nepoužívá se
31 — Nepoužívá se
32 — Nepoužívá se
33 15 Světlomety, modul denního svícení (DRL), skupina směrovek
34 — Nepoužívá se
35 15 Relé klaksonu (pokud není vybaveno modulem centrálního zabezpečení)
36 — Nepoužívá se



Pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

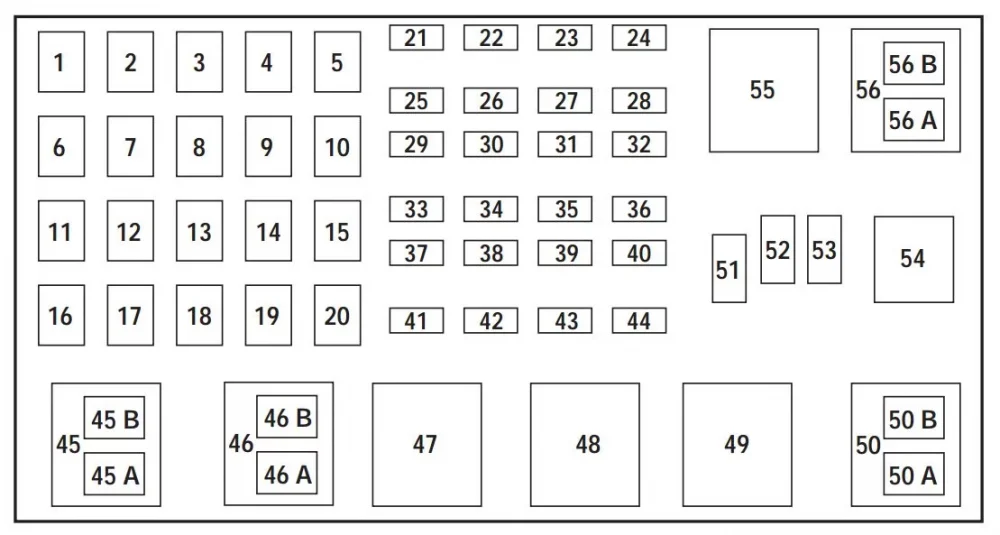

Umístění pojistkové skříňky v motorovém prostoru pro motor 2,3 l.
Číslo Ampéráž [A] Popis
1 50** Panel pojistek I/P
2 — Není použito
3 — Není použito
4 — Není použito
5 — Není použito
6 50** Motor čerpadla systému proti zablokování (ABS)
7 30* Modul řízení systému napájení (PCM)
8 20* Modul centrálního zabezpečení, zámky dveří, dálkové ovládání
9 — Není použito
10 — Není použito
11 50** Relé startovacího motoru, spínač zapalování
12 20* Napájení oken
13 — Není použito
14 — Není použito
15 — Není použito
16 40** Motor ventilátora
17 20** Pomocný chladicí ventilátor
18 — Není použito
19 — Není použito
20 — Není použito
21 10* Paměť PCM
22 — Není použito
23 20* Motor čerpadla paliva
24 30* Světlomety
25 10* Relé spojky klimatizace
26 — Není použito
27 — Není použito
28 30* Modul 4WABS
29 — Není použito
Leggere  Mazda 2 DY (2003-2007) – pojistková skříňka
30 15* Přívěs
31 20* Mlhové světlomety, denní svícení (DRL)
32 — Nepoužívá se
33 15* Parkovací světlomet, centrální bezpečnostní jednotka
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 10* Levý potkávací světlomet
39 — Nepoužívá se
40 — Nepoužívá se
41 20* Vyhřívané senzory kyslíku
42 10* Pravý potkávací světlomet
43 — (Rezistor)
44 — Nepoužívá se
45A — Relé vysokého/nízkého stavu stěrače
45B — Relé parkování/práce stěrače
46A — Relé palivového čerpadla
46B — Relé tažení přívěsu
47 — Relé startovacího motoru
48 — Pomocný ventilátor chlazení
49 — Nepoužívá se
50 — Nepoužívá se
51 — Nepoužívá se
52 — Nepoužívá se
53 — Dioda PCM
54 — Relé PCM
56 — Relé motoru ventilátora
56A — Relé spojky klimatizace
56B — Relé čerpadla předního ostřikovače
* Mini pojistky ** Maxi pojistky

Motory 3,0L a 4,0L (pokud jsou přítomny)

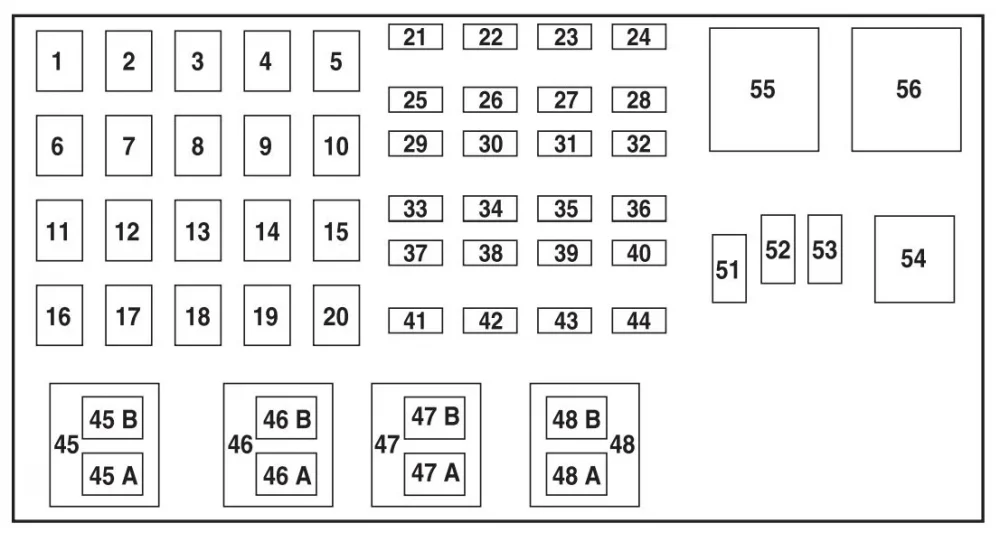

Umístění pojistkové skříňky v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéráž [A] Popis
1 50** Panel pojistek I/P
2 — Není použito
3 — Není použito
4 — Není použito
5 — Není použito
6 50** Motor čerpadla systému proti zablokování (ABS)
7 30* Modul řízení systému napájení (PCM)
8 20* Elektrické zámky dveří, dálkové ovládání
9 — Není použito
10 — Není použito
11 50** Relé startéru, spínač zapalování
12 20* Napájení oken
13 20* Motor 4×4
14 — Není použito
15 — Není použito
16 40** Motor ventilátora
17 — Není použito
18 — Není použito
19 — Není použito
20 — Není použito
21 10* Paměť modulu řízení systému napájení (PCM)
22 — Není použito
23 20* Motor čerpadla paliva
24 30* Světlomety
25 10* Relé spojky klimatizace
26 — Není použito
27 — Není použito
28 30* Modul systému proti zablokování (ABS)
29 — Není použito
30 15* Přívěs
31 20* Světlomet mlhový, denní světla (DRL)
32 — Nepoužívá se
33 15* Světlomet parkovací
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 10* Světlomet anabbagliante levý
39 — Nepoužívá se
40 — Nepoužívá se
41 20* Senzory kyslíku vyhřívané
42 10* Světlomet anabbagliante pravý
43 — Nepoužívá se
44 — Nepoužívá se
45A — Relé stavu vysoké/nízkého stěrače
45B — Relé parkování/práce stěrače
46A — Relé čerpadla paliva
46B — Relé tažení přívěsu
47A — Elektromagnetické relé spojky klimatizace
47B — Relé čerpadla předního umývače skla
48A — Světla mlhová
48B — Relé mlhových světel
51 — Nepoužívá se
52 — Nepoužívá se
53 — Dioda modulu řízení systému napájení (PCM)
54 — Modul řízení systému napájení (PCM)
55 — Relé ventilátora
56 — Relé startovacího motoru
* Mini pojistky ** Maxi pojistky

Schéma pojistek a relé – Mazda B-Series

Týká se vozidel vyrobených v letech:

2004.

Panel pojistek v kabině

Panel pojistek se nachází na pravé straně palubní desky za panelem nohy.

Panel pojistek v kabině, za panelem nohy na pravé straně.
Číslo Ampéráž [A] Popis
1 5 Spínač dimmera na palubní desce
2 10 Světlomety pro tažení přívěsu
3 10 Pravý světlomet s tlumeným světlem
4 10 Levý světlomet s tlumeným světlem
5 30 Světlomety stěrače/rozprašovače čelního skla
6 10 Rádio (RUN/ACCY)
7 5 Ukazatel osvětlení světlometu
8 10 Modul řízení limitů (RCM), PADI (ukazatel deaktivace airbagu pasažéra)
9 5 Ukazatel airbagu na přístrojové desce
10 10 Přístrojová deska (RUN/START), modul 4×4 (RUN/START)
11 10 Panel pojistek v kabině (logické napájení)
12 — Nez použito
13 15 Klakson, vnitřní světla
14 15 Hlavní světlo, ukazatel hlavních světel (přístrojová deska)
15 — Relé s jedním tlačítkem
16 30 pojistek Elektrické okna
17 15 Ukazatele směru/nouzové světla
18 — Není použito
19 20 Centrální vysoké brzdové světlo (CHMSL)/brzdové světla
20 10 Modul systému proti zablokování (ABS), blokování brzdového pedálu, modul řízení rychlosti, couvací světla, spínač zrušení přetížení, elektronický blikač (odbočení/nebezpečí)
21 5 Relé startovacího motoru
22 5 Rezervní
23 30 Světlomety (tlumené a dálkové)
24 20 Rádio
25 — Relé příslušenství
26 2 Spínač tlaku brzdy
27 10 Relé ventilátoru klimatizace/smíšené dveře, modul 4×4
28 15 Modul 4×4 B+
29 20 Zapalovač cigaret, diagnostický konektor (OBD II)
30 5 Elektrické zrcátka
31 20 Přední poziční světla, zadní poziční světla, světla evidenčního čísla
32 5 Spínač brzdy (logika)
33 5 Přístrojová deska
34 20 Bod napájení
35 15 Blok napájení



Pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

Pohled na pojistkovou skříňku v motorovém prostoru pro motor 2,3 l.
Číslo Ampéráž [A] Popis
1 50** Panel pojistek v kabině
2 — Nepoužívá se
3 50** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40** Pojistka relé motorku na startování
8 — Nepoužívá se
9 40** Zapalování
10 — Nepoužívá se
11 50** Modul řízení systému pohonu (PCM), senzory motoru
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 30** Systém proti zablokování (ABS) (elektromagnety)
16 — Nepoužívá se
17 40** ABS (motor)
18 — Nepoužívá se
19 20** Ventilátor motoru
20 — Nepoužívá se
21 10* PCM
22 — Nepoužívá se
23 20* Čerpadlo paliva
24 — Nepoužívá se
25 10* Relé spojení klimatizace
26 — Nepoužívá se
27 — Nepoužívá se
28 — Nepoužívá se
29 — Nepoužívá se
30 — Nepoužívá se
31 — Nepoužívá se
32 — Nepoužívá se
33 — Nepoužívá se
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 7,5* Tažení přívěsu (odbočka doprava)
39 — Nepoužívá se
40 — Nepoužívá se
41 15* HEGO
42 7,5 Tažení přívěsu (odbočka doleva)
43 — Nepoužívá se
44 — Nepoužívá se
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Relé čerpadla paliva
46B — Relé čerpadla postřikovače
47 — Relé ventilátoru motoru
48 — Relé startovacího motoru
49 — Nepoužívá se
50 — Nepoužívá se
51 — Nepoužívá se
52 — Nepoužívá se
53 — Nepoužívá se
54 — Relé PCM
56 — Relé ventilátoru
56A — Elektromagnetické relé spojení klimatizace
56B — Nepoužívá se
* Mini pojistky ** Maxi pojistky

Motory 3,0L a 4,0L (pokud jsou přítomny)

Pohled na pojistkovou skříňku v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéráž [A] Popis
1 50** Panel pojistek v kabině
2 — Nepoužívá se
3 50** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40* Pojistka relé motorku na startování
8 — Nepoužívá se
9 40** Zapnutí
10 — Nepoužívá se
11 30** Pojistka relé modulu řízení systému pohonu (PCM)
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 30** Antiblokovací systém (ABS) (elektromagnety)
16 — Nepoužívá se
17 40** ABS (motor)
18 — Nepoužívá se
19 — Nepoužívá se
20 — Nepoužívá se
21 10* PCM
22 — Nepoužívá se
23 20* Čerpadlo paliva
24 — Nepoužívá se
25 10* Elektromagnetický ventil spojení klimatizace
26 — Nepoužívá se
27 20* Modul 4×4
28 — Nepoužívá se
29 — Není použito
30 — Není použito
31 15* Mlhové světlomety
32 — Není použito
33 — Není použito
34 — Není použito
35 — Není použito
36 — Není použito
37 — Není použito
38 7,5* Tažení přívěsu (odbočka doprava)
39 — Není použito
40 — Není použito
41 15* HEGO
42 7,5* Tažení přívěsu (odbočka doleva)
43 — Není použito
44 — Není použito
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Elektromagnetický ventil spojení klimatizace
46B — Relé čerpadla postřikovače
47 — Relé PCM
48A — Relé čerpadla paliva
48B — Relé mlhových světel
51 — Není použito
52 — Není použito
53 — Není použito
54 — Není použito
55 — Relé ventilátoru
56 — Relé startovacího motoru
* Mini pojistky ** Maxi pojistky

Schéma pojistek a relé – Mazda B-Series

Vztahuje se na vozidla vyrobená v letech:

2005.

Panel pojistek v kabině

Panel pojistek se nachází pod pravou stranou palubní desky za panelem nohy.

Panel pojistek v kabině, pod pravou stranou palubní desky.
Číslo Ampéráž [A] Popis
1 5 Spínač dimmera na palubní desce
2 10 Světlomety na tažení přívěsu
3 10 Pravý světlomet s tlumeným světlem
4 10 Levý světlomet s tlumeným světlem
5 30 Stěrače/trysky stěrače
6 10 Rádio (RUN/ACCY)
7 5 Ukazatel zapnutí světlometu
8 10 Modul řízení limitů (RCM), PADI (ukazatel deaktivace airbagu pro cestující)
9 5 Ukazatel airbagu na palubní desce
10 10 Palubní deska (RUN/START), modul 4×4 (RUN/START)
11 10 Inteligentní řídicí jednotka (SJB) (logické napájení)
12 — Nez použito
13 15 Klakson, vnitřní světla
14 15 Dálkové světlo, ukazatel dálkového světla (palubní deska)
15 — Relé s jedním tlačítkem
16 30 pojistek Elektrické okna
17 15 Ukazatele směru/nouzové světla
18 — Nepoužívá se
19 20 Centrální vysoký světelný signál (CHMSL)/brzdové světla
20 10 Modul ABS, blokování brzdového pedálu, modul řízení rychlosti, couvací světla, spínač zrušení přetížení, elektronický blikač (směr/nehoda)
21 5 Relé motorku startování
22 5 Rádio (START), senzor neutrálního 4×4 (pouze manuální)
23 30 Světlomety (tlumené a dálkové)
24 20 Rádio
25 — Relé příslušenství
26 2 Spínač tlaku brzdy
27 10 Relé ventilátora klimatizace/smíšené dveře, modul 4×4
28 15 Modul 4×4 B+
29 20 Zapalovač cigaret, diagnostický konektor (OBD II)
30 5 Elektrické zrcátka
31 20 Přední světla, zadní světla, světla evidenčního čísla
32 5 Spínač brzdy (logika)
33 5 Přístrojová deska
34 20 Napájecí bod
35 15 Bloky napájení



Řídicí jednotka napájení

Řídicí jednotka napájení se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

Řídicí jednotka napájení v motorovém prostoru pro motor 2,3 l.
Číslo Ampéráž [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40** Pojistka relé startovacího motoru
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Modul řízení systému pohonu (PCM), senzory motoru
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** ABS (motor)
18 — Nepoužívá se
19 20** Ventilátor motoru
20 — Nepoužívá se
21 10* PCM
22 — Nepoužívá se
23 20* Čerpadlo paliva
24 — Nepoužívá se
25 10* Relé kompresora klimatizace
26 — Nepoužívá se
27 — Nepoužívá se
28 — Nepoužívá se
29 — Nepoužívá se
30 — Není použitý
31 — Není použitý
32 — Není použitý
33 30* Modul ABS (elektromagnety)
34 — Není použitý
35 — Není použitý
36 — Není použitý
37 — Není použitý
38 7,5* Tažení přívěsu (odbočka doprava)
39 — Není použitý
40 — Není použitý
41 15* HEGO
42 7,5 Tažení přívěsu (odbočka doleva)
43 — Není použitý
44 — Není použitý
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Relé čerpadla paliva
46B — Relé čerpadla ostřikovače
47 — Relé ventilátora motoru
48 — Relé startovacího motoru
49 — Není použitý
50 — Není použitý
51 — Není použitý
52 — Není použitý
53 — Není použitý
54 — Relé PCM
56 — Relé ventilátora
56A — Elektromagnetické relé kompresora klimatizace
56B — Není použitý
* Mini pojistky ** Maxi pojistky

Motory 3,0L a 4,0L (pokud jsou přítomny)

Řídicí jednotka napájení v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéráž [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40* Pojistka relé startovacího motoru
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Pojistka relé modulu řízení systému pohonu (PCM)
12 — Nepoužívá se
13 30** Motor ventilátora (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** ABS (motor)
18 — Nepoužívá se
19 — Nepoužívá se
20 — Nepoužívá se
21 10* PCM
22 — Nepoužívá se
23 20* Čerpadlo paliva
24 — Nepoužívá se
25 10* Elektromagnetický ventil kompresora klimatizace
26 — Nepoužívá se
27 20* Modul 4×4
28 — Nepoužívá se
29 — Není použito
30 — Není použito
31 15* Mlhové světlomety
32 — Není použito
33 30* Modul ABS (elektromagnety)
34 — Není použito
35 — Není použito
36 — Není použito
37 — Není použito
38 7,5* Tažení přívěsu (odbočka doprava)
39 — Není použito
40 — Není použito
41 15* HEGO
42 7,5* Tažení přívěsu (odbočka doleva)
43 — Není použito
44 — Není použito
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Elektroventil kompresora klimatizace
46B — Relé čerpadla ostřikovače
47 — Relé PCM
48A — Relé čerpadla paliva
48B — Relé mlhových světel
51 — Není použito
52 — Není použito
53 — Není použito
54 — Není použito
55 — Relé ventilátora
56 — Relé startovacího motoru
* Mini pojistky ** Maxi pojistky

Schéma pojistek a relé – Mazda B-Series

Týká se vozidel vyrobených v letech:

2006.

Panel pojistek v kabině

Panel pojistek se nachází na pravé straně palubní desky za panelem nohy.

Leggere  Mazda CX-30 (2020-2021) – pojistková skříňka
Panel pojistek v kabině, za panelem nohy na pravé straně palubní desky.
Číslo Ampéráž [A] Popis
1 5 Spínač stmívače na palubní desce
2 10 Osvětlení pro tažení přívěsu
3 10 Pravý světlomet s tlumeným světlem
4 10 Levý světlomet s tlumeným světlem
5 30 Stěrače/trysky stěrače
6 10 Rádio (RUN/ACCY)
7 5 Ukazatel osvětlení světlometu
8 10 Modul řízení omezení (RCM), PADI (ukazatel deaktivace airbagu spolujezdce)
9 5 Ukazatel airbagu na přístrojové desce
10 10 Přístrojová deska (RUN/START), modul 4×4 (RUN/START)
11 10 Inteligentní řídicí jednotka (SJB) (logické napájení)
12 — Nepoužívá se
13 15 Klakson, vnitřní světla
14 15 Světlomet s dálkovým světlem, ukazatel dálkového světla (přístrojová deska)
15 — Relé s jedním tlačítkem
16 30 pojistek Elektrická okna
17 15 Ukazatele/nouzové světlo
18 — Nepoužívá se
19 20 Centrální horní brzdové světlo (CHMSL)/brzdová světla
20 10 Modul systému proti zablokování (ABS), blokování brzdového pedálu, modul řízení rychlosti, světla couvání, spínač zrušení přetížení, elektronický blikač (odbočení/nebezpečí)
21 5 Cívka relé startovacího motoru
22 5 Rádio (START), senzor neutrál 4×4 (pouze manuál)
23 30 Světlomety (dálkové a potkávací)
24 20 Napájení baterie rádia (B+)
25 — Relé příslušenství
26 2 Spínač tlaku brzdy
27 10 Relé ventilátoru klimatizace/smíšené dveře, modul 4×4
28 15 Napájení baterie modulu 4×4 (B+)
29 20 Zapalovač cigaret, diagnostický konektor (OBD II)
30 5 Elektrická zrcátka
31 20 Přední poziční světla, zadní poziční světla, světla registrační značky, stmívatelná světla, poziční světla přívěsu
32 5 Spínač brzdy (logika)
33 5 Napájení baterie palubní desky (B+)
34 20 Napájecí bod
35 15 Bloky napájení



Řídicí jednotka rozvodu napájení

Řídicí jednotka rozvodu napájení se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

Řídicí jednotka rozvodu napájení v motorovém prostoru pro motor 2,3 l.
Číslo Ampéráž [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40** Elektromagnet startovacího motoru
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Modul řízení motoru (PCM), senzory motoru
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** ABS (motor)
18 — Nepoužívá se
19 20** Ventilátor motoru
20 — Nepoužívá se
21 10* PCM udržuje napájení
22 — Nepoužívá se
23 20* Čerpadlo paliva
24 — Nepoužívá se
25 10* Relé spojky klimatizace
26 — Nepoužívá se
27 — Nepoužívá se
28 — Nepoužívá se
29 — Nepoužívá se
30 — Nepoužívá se
31 — Nepoužívá se
32 — Nepoužívá se
33 30* Systém proti zablokování kol (ABS) (elektromagnety)
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 7,5* Tažení přívěsu (odbočka doprava)
39 — Nepoužívá se
40 — Nepoužívá se
41 15* HEGO
42 7,5 Tažení přívěsu (odbočka doleva)
43 — Nepoužívá se
44 — Nepoužívá se
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Relé čerpadla paliva
46B — Relé čerpadla trysky
47 — Relé ventilátoru motoru
48 — Relé startovacího motoru
49 — Nepoužívá se
50 — Nepoužívá se
51 — Nepoužívá se
52 — Nepoužívá se
53 — Nepoužívá se
54 — Relé PCM
56 — Relé ventilátoru
56A — Elektromagnetické relé spojky klimatizace
56B — Nepoužívá se
* Mini pojistky ** Maxi pojistky

Motory 3,0L a 4,0L (pokud jsou přítomny)

Řídicí jednotka rozvodu napájení v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéráže [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40* Elektromagnet startovacího motoru
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Pojistka relé modulu řízení motoru (PCM)
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** ABS (motor)
18 — Nepoužívá se
19 — Nepoužívá se
20 — Nepoužívá se
21 10* PCM udržuje napájení
22 — Nepoužívá se
23 20* Čerpadlo paliva
24 — Nepoužívá se
25 10* Elektroventil spojky klimatizace
26 — Nepoužívá se
27 20* Modul 4×4
28 — Nepoužívá se
29 — Nepoužívá se
30 — Nepoužívá se
31 15* Mlhová světla
32 — Nepoužívá se
33 30* Systém proti zablokování (ABS) (elektromagnety)
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 7,5* Tažení přívěsu (odbočka vpravo)
39 — Nepoužívá se
40 — Nepoužívá se
41 15* HEGO
42 7,5* Tažení přívěsu (odbočka vlevo)
43 — Nepoužívá se
44 — Nepoužívá se
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Elektromagnetická ventil pro spojku klimatizace
46B — Relé čerpadla ostřikovače
47 — Relé PCM
48A — Relé čerpadla paliva
48B — Relé mlhových světel
51 — Nepoužívá se
52 — Nepoužívá se
53 — Nepoužívá se
54 — Nepoužívá se
55 — Relé ventilátoru
56 — Relé startovacího motoru
* Mini pojistky ** Maxi pojistky

Schéma pojistek a relé – Mazda B-Series

Týká se vozidel vyrobených v letech:

2007.

Panel pojistek v kabině

Panel pojistek se nachází pod pravou stranou přístrojové desky, za panelem nohy.

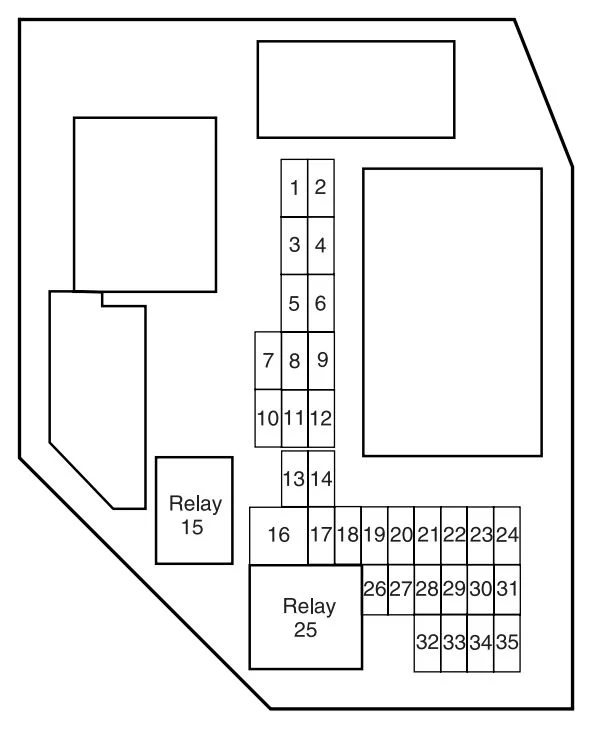

Panel pojistek v kabině, pod pravou stranou přístrojové desky.
Číslo Ampéry [A] Popis
1 5 Spínač stmívače na přístrojové desce
2 10 Světlomety pro tažení přívěsu
3 10 Pravý potkávací světlomet
4 10 Levý potkávací světlomet
5 30 Stěrače/trysky stěrače
6 10 Rádio (RUN/ACCY)
7 5 Nepoužívané (rezervní)
8 10 Modul řízení limitů (RCM), PADI (indikátor deaktivace airbagu pro cestující), senzor klasifikace pasažérů (OCS)
9 5 Indikátor airbagu na přístrojové desce
10 10 Přístrojová deska (RUN/START), modul 4×4 (RUN/START)
11 10 Inteligentní spojovací skříňka (SJB) (logické napájení)
12 15 Audiofilský zesilovač subwooferu, satelitní rádio
13 15 Klakson, vnitřní osvětlení
14 15 Dálkové světlo, indikátor dálkových světel (přístrojová deska)
15 — Relé s jedním tlačítkem
16 30 pojistek Elektrická okna
17 15 Směrovky/nouzová světla
18 — Nepoužito
19 20 Žárovka stop centrální vysoká (CHMSL)/brzdová světla
20 10 Modul ABS, blokování brzdového pedálu, modul kontroly rychlosti, couvací světla, spínač zrušení akcelerace, elektronický blikač (odbočení/nebezpečí)
21 5 Cívka relé startovacího motoru
22 5 Rádio (START)
23 30 Světlomety (dálkové a tlumené)
24 20 Napájení baterie rádia (B+)
25 — Relé příslušenství
26 2 Spínač tlaku brzdy
27 10 Relé ventilátoru klimatizace/dveří míchání
28 15 Napájení baterie modulu 4×4 (B+)
29 20 Zapalovač cigaret, diagnostický konektor (OBD II)
30 5 Elektrická zrcátka
31 20 Přední světla na poloze, zadní světla na poloze, světla registrační značky, stmívač, světla na poloze přívěsu
32 5 Spínač brzdy (logika)
33 5 Napájení baterie přístrojové desky (B+)
34 20 Bod napájení
35 15 Bloky napájení



Pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

Pojistková skříňka v motorovém prostoru pro motor 2,3 l.
Číslo Ampéry [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40** Elektromagnet motorku na startování
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Modul řízení systému pohonu (PCM), senzory motoru
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul ABS
18 — Nepoužívá se
19 20** Ventilátor motoru
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventilu na vyprázdnění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Relé spojky klimatizace
26 — Nepoužívá se
27 — Nepoužívá se
28 — Nepoužívá se
29 — Nepoužívá se
30 — Nepoužito
31 — Nepoužito
32 — Nepoužito
33 30* Systém ABS (elektromagnety)
34 — Nepoužito
35 — Nepoužito
36 — Nepoužito
37 — Nepoužito
38 7,5* Tažení přívěsu (odbočka vpravo)
39 15* Napájení PCM
40 — Nepoužito
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (odbočka vlevo)
43 20* Cívka relé ventilátoru motoru, relé klimatizace, senzory motoru, elektromagnet VMV
44 15* Cívka zapalování, kondenzátor
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Relé čerpadla paliva, relé vstřikovačů paliva
46B — Relé čerpadla ostřikovače
47 — Relé ventilátoru motoru
48 — Relé startovacího motoru
49 — Nepoužito
50 — Nepoužito
51 — Nepoužito
52 — Nepoužito
53 — Nepoužito
54 — Relé PCM
56 — Relé ventilátoru
56A — Relé elektromagnetické spojky klimatizace
56B — Nepoužito
* Pojistky mini ** Pojistky maxi

Motory 3,0L a 4,0L (pokud jsou přítomny)

Pojistková skříňka v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéry [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 40* Elektromagnet startovacího motoru
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Pojistka relé modulu řízení systému pohonu (PCM)
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul ABS
18 — Nepoužívá se
19 — Nepoužívá se
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventilu na vyprázdnění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Elektroventil klimatizační spojky
26 — Nepoužívá se
27 20* Modul 4×4
28 — Nepoužívá se
29 — Nepoužívá se
30 — Nepoužívá se
31 15* Mlhová světla
32 — Nepoužívá se
33 30* Modul ABS
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 7,5* Tažení přívěsu (odbočka vpravo)
39 15* Napájení PCM
40 — Nepoužívá se
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (odbočka vlevo)
43 20* Cívka relé klimatizace, senzory motoru, elektroventil VMV, elektroventil EGR, vyhřívané PVC
44 15* Cívka zapalování, kondenzátor
45A — Relé stěrače HI/LO
45B — Relé parkování/práce stěrače
46A — Elektroventil spojky klimatizace
46B — Relé čerpadla ostřikovače
47 — Relé PCM
48A — Relé čerpadla paliva, relé vstřikovačů paliva
48B — Relé mlhových světel
51 — Nepoužívá se
52 — Nepoužívá se
53 — Nepoužívá se
54 — Nepoužívá se
55 — Relé ventilátoru
56 — Relé startovacího motoru
* Pojistky mini ** Pojistky maxi

Schéma pojistek a relé – Mazda B-Series

Odpovídá vozidlům vyrobeným v letech:

2008.

Panel pojistek v kabině

Panel pojistek se nachází pod pravou stranou přístrojové desky, za panelem nohy.

Panel pojistek v kabině, pod pravou stranou přístrojové desky.
Číslo Ampéráže [A] Popis
1 5 Spínač stmívače na přístrojové desce
2 10 Světlomety pro tažení přívěsu
3 10 Pravý světlomet s tlumeným světlem
4 10 Levý světlomet s tlumeným světlem
5 30 Stěrače/trysky předního stěrače
6 10 Rádio (RUN/ACCY), osvětlení spínače dveří
7 5 Nepoužívané (rezervní)
8 10 Modul řízení omezení (RCM), PADI (indikátor deaktivace airbagu pro cestujícího), senzor klasifikace pasažérů (OCS)
9 5 Indikátor airbagu na přístrojové desce
10 10 Přístrojová deska (RUN/START), modul 4×4 (RUN/START)
11 10 Inteligentní řídicí jednotka (SJB) (napájení logiky)
12 15 Audiofilský zesilovač subwooferu, satelitní rádio
13 15 Klakson, vnitřní osvětlení
14 15 Světlomet s dálkovým světlem, indikátor dálkových světel (přístrojová deska)
15 — Nepoužívané
16 30 pojistek Elektrická okna
17 15 Směrovky/nouzová světla
18 — Není použito
19 20 Centrální vysoké brzdové světlo (CHMSL)/brzdová světla
20 10 Modul ABS, blokování brzdového pedálu, modul kontroly rychlosti, couvací světla, spínač na zrušení přetížení, elektronický blikač (odbočení/nouzové)
21 5 Cívka relé startování
22 5 Rádio (START)
23 30 Světlomety (tlumené a dálkové)
24 20 Napájení baterie rádia (B+)
25 — Relé příslušenství (elektrická okna)
26 2 Spínač přetížení tempomatu
27 10 Relé ventilátoru klimatizace/míchací ventily
28 15 Napájení baterie modulu 4×4 (B+)
29 20 Zapalovač cigaret, diagnostický konektor (OBD II)
30 5 Elektrická zrcátka
31 20 Přední poziční světla, zadní poziční světla, světla na registrační značku, stmívač, poziční světla přívěsu
32 5 Spínač brzdy (logika), blokování spínače brzdy
33 5 Napájení baterie přístrojové desky (B+)
34 20 Bod napájení
35 15 Bloky napájení



Řídicí jednotka napájení

Řídicí jednotka napájení se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

Řídicí jednotka napájení v motorovém prostoru pro motor 2,3 l.
Číslo Ampéráž [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 30** Elektromagnet startování
8 — Nepoužívá se
9 40** Zapalování
10 — Nepoužívá se
11 30** Modul řízení motoru (PCM), senzory motoru
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul ABS
18 — Nepoužívá se
19 20** Ventilátor motoru
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventilu čištění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Relé spojky klimatizace
26 — Nepoužívá se
27 — Nepoužívá se
28 — Nepoužívá se
29 30* Štětce/trysky
30 — Nepoužívá se
31 — Nepoužívá se
32 — Nepoužívá se
33 30* Modul ABS (elektromagnety)
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 7,5* Tažení přívěsu (odbočka vpravo)
39 15* Napájení PCM
40 — Nepoužívá se
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (odbočka vlevo)
43 20* Cívka relé ventilátoru motoru, relé klimatizace, senzory motoru, elektromagnet VMV
44 15* Cívka zapalování, kondenzátor
45A — Nepoužívá se
45B — Nepoužívá se
46A — Relé čerpadla paliva, relé vstřikovačů paliva
46B — Nepoužívá se
47 — Relé ventilátoru motoru
48 — Relé startování
49 — Nepoužívá se
50 — Nepoužívá se
51 — Nepoužívá se
52 — Nepoužívá se
53 — Nepoužívá se
54 — Relé PCM
56 — Relé ventilátoru
56A — Relé elektromagnetického spojky klimatizace
56B — Nepoužívá se
* Mini pojistky ** Maxi pojistky
Leggere  Mazda Premacy (1999-2005) – pojistková skříňka

Motory 3,0L a 4,0L (pokud jsou přítomny)

Řídicí jednotka napájení v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéráže [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 30* Elektromagnet startování
8 — Nepoužívá se
9 40** Zapalování
10 — Nepoužívá se
11 30** Pojistka relé modulu řízení motoru (PCM)
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul ABS
18 — Nepoužívá se
19 — Nepoužívá se
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventil čištění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Elektrozávory spojky klimatizace
26 — Nepoužívá se
27 20* Modul 4×4
28 — Nepoužívá se
29 30* Stěrače/trysky
30 — Nepoužito
31 15* Mlhová světla
32 — Nepoužito
33 30* Modul ABS
34 — Nepoužito
35 — Nepoužito
36 — Nepoužito
37 — Nepoužito
38 7,5* Tažení přívěsu (odbočka vpravo)
39 15* Napájení PCM
40 — Nepoužito
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (odbočka vlevo)
43 20* Cívka relé klimatizace, senzory motoru, elektroventily VMV, elektroventily EGR, vyhřívané PVC
44 15* Cívka zapalování, kondenzátor
45A — Nepoužito
45B — Nepoužito
46A — Elektroventil klimatizace
46B — Nepoužito
47 — Relé PCM
48A — Relé čerpadla paliva, relé vstřikovačů paliva
48B — Relé mlhových světel
51 — Nepoužito
52 — Nepoužito
53 — Nepoužito
54 — Nepoužito
55 — Relé ventilátoru
56 — Relé startování
* Mini pojistky ** Maxi pojistky

Schéma pojistek a relé – Mazda B-Series

Týká se vozidel vyrobených v letech:

2009.

Panel pojistek v kabině

Panel pojistek se nachází na pravé straně přístrojové desky za panelem nohy.

Panel pojistek v kabině, na pravé straně přístrojové desky.
Číslo Ampéráže [A] Popis
1 5 Spínač stmívače na přístrojové desce
2 10 Světla pro tažení přívěsu
3 10 Světlomet pravý potkávací
4 10 Světlomet levý potkávací
5 30 Modul stěrače předního skla (RUN/ACCY)
6 10 Rádio (RUN/ACCY), osvětlení spínače dveří
7 — Nepoužito
8 10 Modul řízení omezení (RCM), PADI (indikátor deaktivace airbagu pro cestující), senzor klasifikace cestujících (OCS)
9 5 Indikátor airbagu na přístrojové desce
10 10 Přístrojová deska (RUN/START), modul 4×4 (RUN/START)
11 10 Smart Junction Box (SJB) (napájení logiky)
12 15 Audiofilský zesilovač subwooferu, satelitní rádio
13 15 Klaksón, vnitřní světla
14 15 Světlomet dálkový, indikátor dálkových světel (přístrojová deska)
15 — Nepoužito
16 30 pojistek Elektrická okna
17 15 Směrovky/nouzová světla
18 — Nepoužívané
19 20 Žárovka stop centrální vysoká (CHMSL)/brzdová světla
20 10 Modul systému proti zablokování (ABS), blokování brzdového pedálu, modul kontroly rychlosti, couvací světla, spínač zrušení přetížení, elektronický blikač (směr/ohrožení)
21 5 Cívka relé startování
22 5 Rádio (START)
23 30 Světlomety (dálkové a tlumené)
24 20 Napájení baterie rádia (B+)
25 — Relé příslušenství (elektrická okna)
26 2 Spínač přetížení tempomatu
27 10 Relé ventilátoru klimatizace/míchací ventily
28 15 Napájení baterie modulu 4×4 (B+)
29 20 Zapalovač cigaret, diagnostický konektor (OBD II)
30 5 Elektrická zrcátka
31 20 Přední parkovací světla, zadní parkovací světla, světla registrační značky, stmívací spínač, parkovací světla přívěsu
32 5 Spínač brzdy (logika), blokování spínače brzdy
33 5 Napájení baterie přístrojové desky (B+)
34 20 Bod napájení
35 15 Bloky napájení



Řídicí jednotka napájení

Řídicí jednotka napájení se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

Řídicí jednotka napájení v motorovém prostoru pro motor 2,3 l.
Číslo Ampéráže [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 30** Elektromagnet startování
8 — Nepoužívá se
9 40** Klíč zapalování
10 — Nepoužívá se
11 30** Modul řízení systému pohonu (PCM), senzory motoru
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul systému proti zablokování (ABS)
18 — Nepoužívá se
19 20** Ventilátor motoru
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventilu čištění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Relé spojky klimatizace
26 — Nepoužívá se
27 — Nepoužívá se
28 — Nepoužívá se
29 30* stěrače/ostřikovače
30 — Nepoužito
31 — Nepoužito
32 — Nepoužito
33 30* Antiblokovací systém (ABS) (elektromagnety)
34 — Nepoužito
35 — Nepoužito
36 — Nepoužito
37 — Nepoužito
38 7,5* Tažení přívěsu (odbočka doprava)
39 15* Napájení PCM
40 — Nepoužito
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (odbočka doleva)
43 20* Cívka relé ventilátoru motoru, relé klimatizace, senzory motoru, elektromagnet VMV
44 15* Cívka zapalování, kondenzátor
45A — Nepoužito
45B — Nepoužito
46A — Relé čerpadla paliva, relé vstřikovačů paliva
46B — Nepoužito
47 — Relé ventilátoru motoru
48 — Relé startování
49 — Nepoužito
50 — Nepoužito
51 — Nepoužito
52 — Nepoužito
53 — Nepoužito
54 — Relé PCM
56 — Relé ventilátoru
56A — Relé elektromagnetické spojky klimatizace
56B — Nepoužito
* Mini pojistky ** Maxi pojistky



Motory 3,0L a 4,0L (pokud jsou přítomny)

Řídicí jednotka napájení v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéráže [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 30* Elektromagnet startování
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Pojistka relé modulu řízení systému pohonu (PCM)
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul systému proti zablokování (ABS)
18 — Nepoužívá se
19 — Nepoužívá se
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventil čištění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Elektroventil spojky klimatizace
26 — Nepoužívá se
27 20* Modul 4×4
28 — Nepoužívá se
29 30* stěrače/stříkací zařízení
30 — Není použito
31 15* Osvětlení mlhových světel
32 — Není použito
33 30* Modul systému proti zablokování (ABS)
34 — Není použito
35 — Není použito
36 — Není použito
37 — Není použito
38 7,5* Tažení přívěsu (odbočka doprava)
39 15* Napájení PCM
40 — Není použito
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (odbočka doleva)
43 20* Cívka relé klimatizace, senzory motoru, elektroventil VMV, elektroventil EGR, vyhřívané PVC
44 15* Cívka zapalování, kondenzátor
45A — Není použito
45B — Není použito
46A — Elektroventil spojky klimatizace
46B — Není použito
47 — Relé PCM
48A — Relé čerpadla paliva, relé vstřikovačů paliva
48B — Relé mlhových světel
51 — Není použito
52 — Není použito
53 — Není použito
54 — Není použito
55 — Relé ventilátoru
56 — Relé startování
* Mini pojistky ** Maxi pojistky

Schéma pojistek a relé – Mazda B-Series

Týká se vozidel vyrobených v letech:

2010.

Panel pojistek v kabině

Panel pojistek se nachází na pravé straně palubní desky za panelem nohy.

Panel pojistek v kabině, na pravé straně palubní desky.
Číslo Ampéráž [A] Popis
1 5 Spínač stmívače na palubní desce
2 10 Světlomety pro tažení přívěsu
3 10 Pravý potkávací světlomet
4 10 Levý potkávací světlomet
5 30 Modul předního stěrače (RUN/ACCY)
6 10 Rádio (RUN/ACCY), osvětlení spínače dveří
7 — Nepoužívá se
8 10 Modul kontroly omezení (RCM), PADI (indikátor deaktivace airbagu pro cestujícího), senzor klasifikace cestujících (OCS)
9 5 Indikátor airbagu na přístrojové desce
10 10 Přístrojová deska (RUN/START), modul 4×4 (RUN/START)
11 10 Panel pojistek v kabině (napájení logiky)
12 15 Satelitní rádio, zesilovač subwooferu audiophile, satelitní rádio
13 15 Klakson, vnitřní světla
14 15 Dálkové světlo, indikátor dálkových světel (přístrojová deska)
15 — Nepoužívá se
16 30 pojistek Elektrická okna
17 15 Směrovky/nouzová světla
18 — Nepoužívá se
19 20 Žárovka stop centrální vysoká (CHMSL)/žárovky stop
20 10 Modul systému proti zablokování (ABS), modul kontroly rychlosti, světla couvání, spínač zrušení akcelerace, elektronický blikač (otočení)
21 5 Cívka relé startování
22 5 Rádio (START)
23 30 Světlomety (tlumené a dálkové)
24 20 Napájení baterie rádia (B+)
25 — Relé příslušenství (elektrická okna)
26 2 Spínač přetížení tempomatu
27 10 Relé ventilátoru klimatizace/dveří míchání
28 15 Napájení baterie modulu 4×4 (B+)
29 20 Zapalovač cigaret, diagnostický konektor (OBD II)
30 5 Elektrická zrcátka
31 20 Přední světla, zadní světla, světla registrační značky, stmívač, světla pro přívěs
32 5 Spínač brzdy (logika)
33 5 Napájení baterie přístrojové desky (B+)
34 20 Bod napájení
35 15 Blokování napájení



Pojistková skříňka

Pojistková skříňka se nachází v motorovém prostoru.

Motor 2,3 l (pokud je přítomen)

Pojistková skříňka v motorovém prostoru pro motor 2,3 l.
Číslo Ampéráž [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 30** Elektromagnet startování
8 — Nepoužívá se
9 40** Klíč na zapalování
10 — Nepoužívá se
11 30** Modul řízení systému pohonu (PCM)
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul systému proti zablokování (ABS)
18 — Nepoužívá se
19 20** Ventilátor motoru
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventilu čištění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Elektroventil spojky klimatizace
26 — Nepoužívá se
27 — Nepoužívá se
28 — Nepoužívá se
29 30* stěrače/ostřikovače
30 — Nepoužívá se
31 — Nepoužívá se
32 — Nepoužívá se
33 30* Modul systému proti zablokování kol (ABS)
34 — Nepoužívá se
35 — Nepoužívá se
36 — Nepoužívá se
37 — Nepoužívá se
38 7,5* Tažení přívěsu (otoč vpravo)
39 15* Výkon PCM
40 — Nepoužívá se
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (otoč vlevo)
43 20* Cívka relé ventilátoru motoru, relé klimatizace, senzory motoru, solenoid ventilu řízení par
44 15* Cívka zapalování, kondenzátor
45A — Nepoužívá se
45B — Nepoužívá se
46A — Relé čerpadla paliva, relé vstřikovačů paliva
46B — Nepoužívá se
47 — Relé ventilátoru motoru
48 — Relé startování
49 — Nepoužívá se
50 — Nepoužívá se
51 — Nepoužívá se
52 — Nepoužívá se
53 — Nepoužívá se
54 — Relé PCM
56 — Relé ventilátoru
56A — Relé elektromagnetické spojky klimatizace
56B — Nepoužívá se
* Pojistky mini ** Pojistky maxi



Motory 3,0L a 4,0L (pokud jsou přítomny)

Pojistková skříňka v motorovém prostoru pro motory 3,0L a 4,0L.
Číslo Ampéráž [A] Popis
1 40** Panel pojistek v kabině
2 — Nepoužívá se
3 40** Panel pojistek v kabině
4 — Nepoužívá se
5 50** Panel pojistek v kabině
6 — Nepoužívá se
7 30* Elektromagnet startování
8 — Nepoužívá se
9 40** Klíč zapalování
10 — Nepoužívá se
11 30** Pojistka relé modulu řízení systému pohonu (PCM)
12 — Nepoužívá se
13 30** Motor ventilátoru (klimatizace)
14 — Nepoužívá se
15 — Nepoužívá se
16 — Nepoužívá se
17 40** Modul systému proti zablokování (ABS)
18 — Nepoužívá se
19 — Nepoužívá se
20 — Nepoužívá se
21 10* PCM udržuje napájení, elektromagnet ventilu čištění nádrže
22 — Nepoužívá se
23 30* Motor čerpadla paliva, vstřikovače paliva
24 — Nepoužívá se
25 10* Elektroventil spojky klimatizace
26 — Nepoužívá se
27 20* Modul 4×4
28 — Nepoužívá se
29 30* stěrače/ostřikovače
30 — Není použit
31 15* Mlhová světla
32 — Není použit
33 30* Modul ABS
34 — Není použit
35 — Není použit
36 — Není použit
37 — Není použit
38 7,5* Tažení přívěsu (otočení doprava)
39 15* Výkon PCM
40 — Není použit
41 10* Automatická převodovka
42 7,5* Tažení přívěsu (otočení doleva)
43 20* Cívka relé klimatizace, senzory motoru, solenoid ventilu řízení par, solenoid EGR, PVC vyhřívané
44 15* Cívka zapalování, kondenzátor
45A — Není použit
45B — Není použit
46A — Elektromagnetický ventil klimatizace
46B — Není použit
47 — Relé PCM
48A — Relé čerpadla paliva, relé vstřikovačů paliva
48B — Relé mlhových světel
51 — Není použit
52 — Není použit
53 — Není použit
54 — Není použit
55 — Relé ventilátoru
56 — Relé startování
* Pojistky mini ** Pojistky maxi

O Mazda B-Series (2001-2010)

Mazda B-Series, vyráběná v letech 2001 až 2010, je robustní a spolehlivý pick-up, který si získal oblibu díky své všestrannosti a odolnosti. Tento model nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které zajišťují dostatečný výkon pro práci i rekreaci. Mazda B-Series je známá svou schopností zvládnout náročné terény a poskytuje pohodlnou jízdu i na delších trasách. Interiér je praktický a funkční, s dostatkem prostoru pro posádku i náklad. Tento model je ideální pro ty, kteří hledají spolehlivé a trvanlivé vozidlo pro každodenní použití i pro dobrodružné výlety.

Schéma pojistkové skříňky Mazda B-Series

Tato stránka zobrazuje schéma pojistkové skříňky pro model Mazda B-Series, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se obvykle nachází pod palubní deskou na straně řidiče a další může být umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít přehled o jejím obsahu a správném použití.

Post correlati:

  1. Mazda CX-5 (2013-2022) – pojistková skříňka
  2. Mazda CX-9 (2007-2022) – pojistková skříňka
  3. Mazda 626 (1991-2001) – pojistková skříňka
  4. Mazda MPV LW (1999-2006) – pojistková skříňka
  5. Mazda CX-30 (2020-2021) – pojistková skříňka
  6. Mazda Bongo (1995-2005) – pojistková skříňka
  7. Mazda Premacy (1999-2005) – pojistková skříňka
  8. Mazda MX-5 (1989-2021) – pojistková skříňka
Martin Dvořák

Martin Dvořák

Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
