Mazda RX-8 (2003-2012) – pojistková skříňka a relé
V tomto článku najdeš diagramy pojistkové skříňky Mazda RX-8 (2003-2012), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Mazda RX-8
Vztahuje se na vozidla vyrobená v letech:
2003.

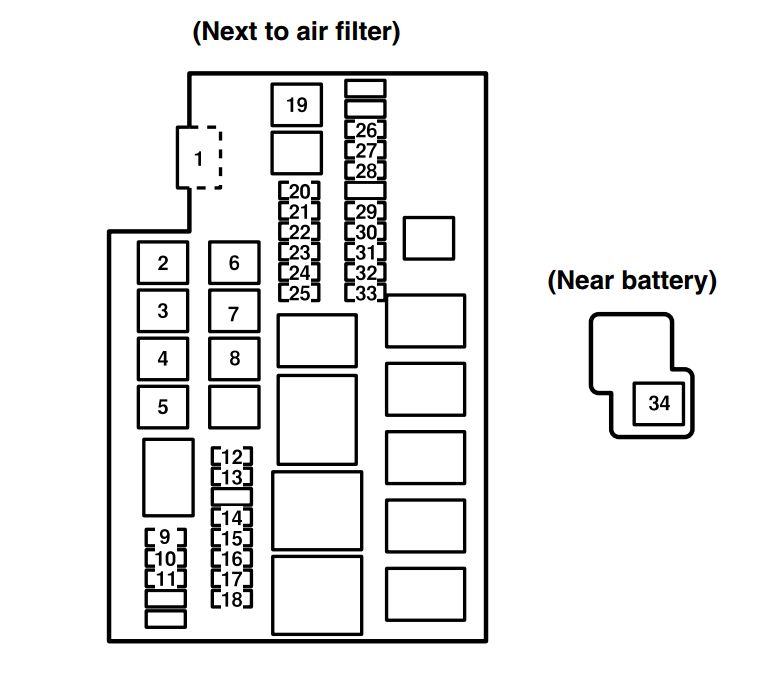

Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 120 | Pro ochranu všech obvodů |
| 2 | 40 | Topení |
| 3 | 60 | Vzduchové čerpadlo |
| 4 | 30 | Elektrická okna;
Elektrické zámky; Osvětlený vstupní systém; Otevírací střecha* |
| 5 | 50 | Vyhřívání zadního skla |
| 6 | 40 | Elektrický ventilátor |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Zapalovač cigaret;
Napájení zrcátek; Tlakově litá příslušenství; Audio systém. |
| 9 | 15 | Světlomety s tlumeným světlem*;
Čistič světlometů*. |
| 10 | 15 | Světlomety s tlumeným světlem (pravý) |
| 11 | 15 | Světlomety s tlumeným světlem (levý) |
| 12 | 15 | DRL* (denní světla) |
| 13 | 30 | DSC* |
| 14 | 20 | Vyhřívání sedadel* |
| 15 | 20 | Čistič světlometů* |
| 16 | 10 | — |
| 17 | 15 | Světlomety s mlhovým světlem* |
| 18 | 10 | Klimatizace |
| 19 | 30 | Pro ochranu různých obvodů |
| 20 | 15 | Pro ochranu různých obvodů |
| 21 | 15 | Brzdová světla |
| 22 | 20 | Palivové čerpadlo |
| 23 | 15 | Hlasitý klakson |
| 24 | 15 | Výstražná světla;
Směrová světla. |
| 25 | 15 | Elektrický regulační ventil |
| 26 | 20 | Stěrač a ostřikovač čelního skla |
| 27 | 20 | Elektrická okna |
| 28 | 15 | Systém řízení motoru;
Systém dodatečného zadržení; ABS; Posilovač řízení. |
| 29 | 10 | Zadní světla;
Osvětlení registrační značky; Poziční světla; Přední boční světla; Zadní boční světla. |
| 30 | 10 | Osvětlený vstupní systém |
| 31 | 10 | Systém řízení motoru |
| 32 | 10 | Systém řízení motoru |
| 33 | 15 | Vstřikování paliva |
| 34 | 60 | Posilovač řízení |
| * Některé modely | ||
Kabina (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Zapalovač |
| 2 | 7,5 | Audio systém;
Napájení zrcátek. |
| 3 | 20 | Příslušenství lisované |
| 4 | 7,5 | Klimatizace |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Vyhřívání zrcátek* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Audio systém* |
| 12 | 30 | Elektrické zámky;
Otevírací střecha*. |
| 13 | 30 | Elektrická okna |
| 14 | 15 | Vnitřní světla |
| 15 | 15 | — |
| 16 | 10 | — |
| * Některé modely | ||
Mazda RX-8 (2004) – schéma pojistkové skříňky
Rok výroby: 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda RX-8 (2004) je pojistka 1 v pojistkové skříňce na straně řidiče.

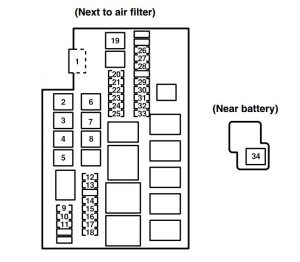

Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | HLAVNÍ | 120 | Pro ochranu všech obvodů |
| 2 | OHŘÍVAČ | 40 | Topení |
| 3 | ČERPADLO VZDUCHU | 60 | Vzduchové čerpadlo |
| 4 | BTN | 30 | Elektrická okna;
Elektrické zámky dveří; Osvětlený vstupní systém; Otevírací střecha *. |
| 5 | DEFOG | 50 | Rozmrazování zadního okna |
| 6 | VENTILÁTOR | 40 | Elektrický ventilátor |
| 7 | ABS / DSC | 60 | ABS, DSC * |
| 8 | ACC | 30 | Zapalovač cigaret;
Zrcátko s elektrickým nastavením; Zásuvka na příslušenství; Audio systém. |
| 9 | HLAVNÍ | 15 | Tlumená světla *;
Čištění světlometů *. |
| 10 | HLAVNÍ NÍZKÉ R | 15 | Tlumená světla (pravé) |
| 11 | HLAVNÍ NÍZKÉ L | 15 | Tlumená světla (levé) |
| 12 | DRL | 15 | DRL * (denní světla) |
| 13 | DSC | 30 | DSC * |
| 14 | TEPLOSTOL | 20 | Vyhřívání sedadla * |
| 15 | H / ČIŠTĚNÍ | 20 | Čištění světlometů * |
| 16 | R.FOG | 10 | – |
| 17 | MLHA | 15 | Mlhová světla* |
| 18 | A / C MAG | 10 | Klimatizace |
| 19 | IG | 30 | Pro ochranu různých obvodů |
| 20 | IG KEY | 15 | Pro ochranu různých obvodů |
| 21 | STOP | 15 | Brzdová světla |
| 22 | FUEL PUMP | 20 | Palivové čerpadlo |
| 23 | HORN | 15 | Klakson |
| 24 | HAZARD | 15 | Výstražná světla;
Směrová světla. |
| 25 | ETV | 15 | Elektrický regulační ventil |
| 26 | WIPER | 20 | Stěrače a ostřikovač předního skla |
| 27 | P.WIND | 20 | Elektrická okna |
| 28 | ENGINE | 15 | Kontrola motoru;
Přídavné zadržovací zařízení; ABS; Posilovač řízení. |
| 29 | TAIL | 10 | Zadní světla;
Osvětlení registrační značky; Osvětlení polohy; Přední boční obrysová světla; Zadní boční obrysová světla. |
| 30 | ILLUMI | 10 | Osvětlený vstupní systém |
| 31 | EGI COMP1 | 10 | Systém kontroly motoru |
| 32 | EGI COMP2 | 10 | Systém kontroly motoru |
| 33 | EGI INJ | 15 | Vstřikování paliva |
| 34 | EPS | 60 | Posilovač řízení |
| * Některé modely | |||
Pojistkový panel (strana řidiče)
| Poloha | Popis | Amp [A] | Popis |
| 1 | CIGAR | 15 | Zapalovač cigaret |
| 2 | ACC | 7,5 | Audio systém;
Ovládání zrcátka. |
| 3 | AUX PWR | 20 | Zásuvka na příslušenství |
| 4 | A / C | 7,5 | Klimatizace |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | SPARE | 7,5 | – |
| 8 | SPARE | 20 | – |
| 9 | M.DEF | 10 | Odmlžování zrcátka * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 20 | Audio systém* |
| 12 | D.LOCK | 30 | Elektrické zámky dveří;
Otevírací střecha * |
| 13 | P.WIND | 30 | Elektrická okna |
| 14 | ROOM | 15 | Vnitřní osvětlení |
| 15 | SPARE | 15 | – |
| 16 | SPARE | 10 | – |
| * Některé modely | |||
Schéma pojistek a relé – Mazda RX-8
Týká se vozidel vyrobených v letech:
2005.
Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 120 | Pro ochranu všech obvodů |
| 2 | 40 | Topení |
| 3 | 60 | Vzduchové čerpadlo |
| 4 | 30 | Elektrická okna;
Elektrické zámky dveří; Osvětlený vstup; Otevírací střecha* |
| 5 | 50 | Vyhřívání zadního skla |
| 6 | 40 | Elektrický ventilátor |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Zapalovač;
Napájení zrcátek; Příslušné pojistky; Audio systém. |
| 9 | 15 | Hlavní světla*;
Čistič světel*. |
| 10 | 15 | Hlavní světla (pravé) |
| 11 | 15 | Hlavní světla (levé) |
| 12 | 15 | DRL* (denní světla) |
| 13 | 30 | DSC* |
| 14 | 20 | Vyhřívání sedadel* |
| 15 | 20 | Čistič světel* |
| 16 | 10 | — |
| 17 | 15 | Mlhová světla* |
| 18 | 10 | Klimatizace |
| 19 | 30 | Pro ochranu různých obvodů |
| 20 | 15 | Pro ochranu různých obvodů |
| 21 | 15 | Zadní světla |
| 22 | 20 | Palivové čerpadlo |
| 23 | 15 | Klakson |
| 24 | 15 | Výstražná světla;
Směrová světla. |
| 25 | 15 | Elektrická ventilová regulace |
| 26 | 20 | Stěrač a ostřikovač čelního skla |
| 27 | 20 | Elektrická okna |
| 28 | 15 | Systém řízení motoru;
Systém dodatečného zadržení; ABS; Posilovač řízení. |
| 29 | 10 | Zadní světla;
Osvětlení registrační značky; Parkovací světla; Přední boční obrysová světla; Zadní boční obrysová světla. |
| 30 | 10 | Osvětlený vstupní systém |
| 31 | 10 | Systém řízení motoru |
| 32 | 10 | Systém řízení motoru |
| 33 | 15 | Vstřikování paliva |
| 34 | 60 | Posilovač řízení |
| * Některé modely | ||
Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Zapalovač |
| 2 | 7,5 | Audio systém;
Napájení bočních zrcátek. |
| 3 | 20 | Předpojistky |
| 4 | 7,5 | Klimatizace |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Vyhřívání zrcátek* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Audio systém* |
| 12 | 30 | Elektrické zámky dveří;
Otevřená střecha*. |
| 13 | 30 | Elektrická okna |
| 14 | 15 | Vnitřní světla |
| 15 | 15 | — |
| 16 | 10 | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda RX-8
Týká se vozidel vyrobených v letech:
2006.
Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 120 | Pro ochranu všech obvodů |
| 2 | 40 | Topení |
| 3 | 60 | Vzduchové čerpadlo |
| 4 | 30 | Elektrická okna;
Elektrické zámky dveří; Osvětlený vstup; Otevírací střecha*. |
| 5 | 50 | Vyhřívání zadního skla |
| 6 | 40 | Elektrický ventilátor |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Zapalovač;
Napájení zrcátek; Tlakově litá příslušenství; Audio systém. |
| 9 | 15 | Mlhová světla*;
Prostředek na čištění světlometů*. |
| 10 | 15 | Světlomet (pravý) |
| 11 | 15 | Světlomet (levý) |
| 12 | 15 | DRL* (denní světla) |
| 13 | 30 | DSC* |
| 14 | 20 | Vyhřívání sedadel* |
| 15 | 20 | Prostředek na čištění světlometů* |
| 16 | 10 | — |
| 17 | 15 | Mlhová světla* |
| 18 | 10 | Klimatizace |
| 19 | 30 | Pro ochranu různých obvodů |
| 20 | 15 | Pro ochranu různých obvodů |
| 21 | 15 | Brzdová světla |
| 22 | 20 | Palivové čerpadlo |
| 23 | 15 | Klakson |
| 24 | 15 | Výstražná světla;
Směrová světla. |
| 25 | 15 | Elektrický regulační ventil |
| 26 | 20 | Stěrač a ostřikovač čelního skla |
| 27 | 20 | Elektrická okna |
| 28 | 15 | Systém řízení motoru;
Doplňkový zadržovací systém; ABS; Posilovač řízení |
| 29 | 10 | Zadní světla;
Osvětlení registrační značky; Poziční světla; Přední boční obrysová světla; Zadní boční obrysová světla. |
| 30 | 10 | Osvětlený vstupní systém |
| 31 | 10 | Systém řízení motoru |
| 32 | 10 | Systém řízení motoru |
| 33 | 15 | Vstřikování paliva |
| 34 | 60 | Posilovač řízení |
| * Některé modely | ||

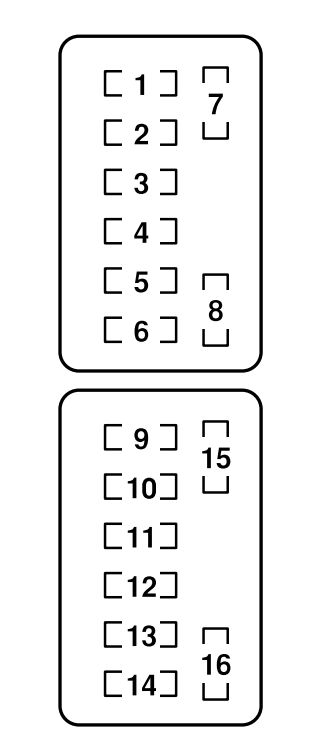

Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Zapalovač |
| 2 | 7,5 | Audio systém;
Napájení zrcátek. |
| 3 | 20 | Příslušenství lisované |
| 4 | 7,5 | Klimatizace |
| 5 | 10 | Přístrojová deska |
| 6 | 10 | Systém řízení převodovky |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Vyhřívání zrcátek* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Audio systém* |
| 12 | 30 | Elektrické zámky dveří;
Otevřená střecha*. |
| 13 | 30 | Elektrická okna |
| 14 | 15 | Vnitřní světla |
| 15 | 15 | — |
| 16 | 10 | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda RX-8
Týká se vozidel vyrobených v letech:
2007, 2008.
Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 120 | Pro ochranu všech obvodů |
| 2 | 40 | Topení |
| 3 | 60 | Vzduchová pumpa |
| 4 | 30 | Elektrická okna;
Elektrické zámky dveří; Osvětlený vstupní systém; Otevírací střecha*. |
| 5 | 50 | Vyhřívání zadního skla |
| 6 | 40 | Elektrický ventilátor |
| 7 | 60 | ABS, DSC* |
| 8 | 30 | Zapalovač;
Napájení zrcátek; Předpojistky; Audio systém. |
| 9 | 15 | Hlavní světla*;
Prostředek na čištění světel*. |
| 10 | 15 | Hlavní světla (pravé) |
| 11 | 15 | Hlavní světla (levé) |
| 12 | 15 | DRL* (denní světla) |
| 13 | 30 | DSC* |
| 14 | 20 | Vyhřívání sedadel* |
| 15 | 20 | Prostředek na čištění světel* |
| 16 | 10 | — |
| 17 | 15 | Mlhová světla* |
| 18 | 10 | Klimatizace |
| 19 | 30 | Pro ochranu různých obvodů |
| 20 | 15 | Pro ochranu různých obvodů |
| 21 | 15 | Brzdová světla |
| 22 | 20 | Palivové čerpadlo |
| 23 | 15 | Klakson |
| 24 | 15 | Výstražná světla;
Směrová světla. |
| 25 | 15 | Elektrický regulační ventil |
| 26 | 20 | Stěrač a přední ostřikovače skel |
| 27 | 20 | — |
| 28 | 15 | Systém řízení motoru;
Systém dodatečného udržování; ABS; Posilovač řízení. |
| 29 | 10 | Zadní světla;
Osvětlení registrační značky; Poziční světla; Přední boční obrysová světla; Zadní boční obrysová světla. |
| 30 | 10 | Osvětlený vstupní systém |
| 31 | 10 | Systém řízení motoru |
| 32 | 10 | Systém řízení motoru |
| 33 | 15 | Vstřikování paliva |
| 34 | 60 | Posilovač řízení |
| * Některé modely | ||
Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Zapalovač |
| 2 | 7,5 | Audio systém;
Napájení zrcátek. |
| 3 | 20 | Předpojistky |
| 4 | 7,5 | Klimatizace |
| 5 | 10 | Přístrojová deska |
| 6 | 10 | Systém řízení převodovky |
| 7 | 7,5 | — |
| 8 | 20 | — |
| 9 | 10 | Vyhřívání zrcátek* |
| 10 | 7,5 | DSC* |
| 11 | 20 | Audio systém* |
| 12 | 30 | Elektrické zámky dveří;
Otevírací střecha*. |
| 13 | 30 | Elektrická okna |
| 14 | 15 | Vnitřní světla |
| 15 | 15 | — |
| 16 | 10 | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda RX-8
Týká se vozidel vyrobených v letech:
2009, 2010.

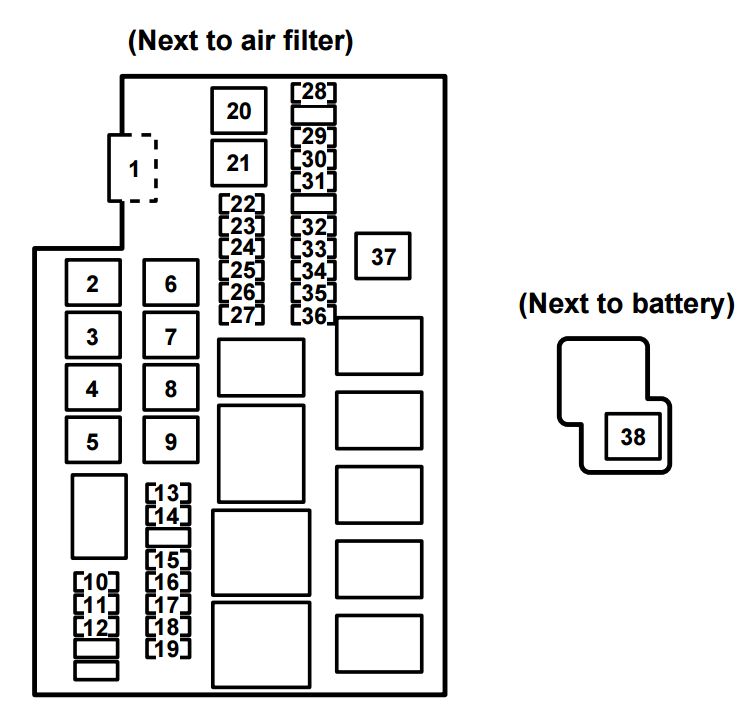

Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 120 | Pro ochranu všech obvodů |
| 2 | 40 | Topení |
| 3 | 60 | Vzduchové čerpadlo |
| 4 | 30 | Elektrická okna;
Elektrické zámky dveří; Osvětlený vstupní systém; Otevírací střecha*. |
| 5 | 50 | Vyhřívání zadního skla |
| 6 | 30 | Elektrický ventilátor 1 |
| 7 | 40 | ABS, DSC* |
| 8 | 30 | Zapalovač cigaret;
Zrcátko s elektrickým ovládáním; Zásuvka na příslušenství; Audio systém. |
| 9 | 30 | Elektrický ventilátor 2 |
| 10 | 15 | Mlhová světla*;
Ostřikovače světlometů*. |
| 11 | 15 | Dálková světla (pravá) |
| 12 | 15 | Dálková světla (levá) |
| 13 | 15 | DRL* (denní světla) |
| 14 | 30 | DSC* |
| 15 | 20 | Vyhřívání sedadel* |
| 16 | 20 | Ostřikovače světlometů* |
| 17 | — | — |
| 18 | 15 | Mlhová světla* |
| 19 | 10 | Klimatizace |
| 20 | 40 | Pro ochranu různých obvodů |
| 21 | 30 | Napájení oken |
| 22 | 15 | Pro ochranu různých obvodů |
| 23 | 10 | Brzdová světla |
| 24 | 20 | Palivové čerpadlo |
| 25 | 15 | Klakson |
| 26 | 15 | Výstražná světla;
Směrová světla. |
| 27 | 15 | Elektrický regulační ventil |
| 28 | 10 | Startovací motor |
| 29 | 20 | Stěrače a ostřikovače předního skla |
| 30 | 15 | TCM* |
| 31 | 15 | Systém řízení motoru;
Systém dodatečného zadržení; ABS; Posilovač řízení. |
| 32 | 10 | Zadní světla;
Osvětlení registrační značky; Parkovací světla; Přední boční obrysová světla; Zadní boční obrysová světla. |
| 33 | 7,5 | Osvětlený vstupní systém |
| 34 | 15 | Systém řízení motoru |
| 35 | 10 | Systém řízení motoru |
| 36 | 15 | Vstřikování paliva |
| 37 | 20 | Napájení oken |
| 38 | 60 | Posilovač řízení |
| * Některé modely | ||
Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Zapalovač cigaret |
| 2 | 7,5 | Audio systém;
Napájení ovládání zrcátka. |
| 3 | — | — |
| 4 | 7,5 | Klimatizace |
| 5 | 10 | Přístrojová deska |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Vyhřívání zrcátek* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Audio systém (model vybavený systémem Bose® Sound System)* |
| 12 | 30 | Elektrické zámky dveří;
Otevírací střecha*. |
| 13 | 15 | Příslušenství |
| 14 | 15 | Vnitřní osvětlení |
| 15 | — | — |
| 16 | — | — |
| * Některé modely | ||
Schéma pojistek a relé – Mazda RX-8
Týká se vozidel vyrobených v letech:
2009, 2010.
Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 120 | Pro ochranu všech obvodů |
| 2 | 40 | Topení |
| 3 | 60 | Vzduchové čerpadlo |
| 4 | 30 | Elektrická okna;
Elektrické zámky dveří; Osvětlený vstupní systém; Otevírací střecha*. |
| 5 | 50 | Vyhřívání zadního skla |
| 6 | 30 | Elektrický ventilátor 1 |
| 7 | 40 | ABS, DSC* |
| 8 | 30 | Zapalovač cigaret;
Zrcátko s elektrickým ovládáním; Zásuvka na příslušenství; Audio systém. |
| 9 | 30 | Elektrický ventilátor 2 |
| 10 | 15 | Mlhová světla*;
Ostřikovače světlometů*. |
| 11 | 15 | Dálková světla (pravá) |
| 12 | 15 | Dálková světla (levá) |
| 13 | 15 | DRL* (denní světla) |
| 14 | 30 | DSC* |
| 15 | 20 | Vyhřívání sedadel* |
| 16 | 20 | Ostřikovače světlometů* |
| 17 | — | — |
| 18 | 15 | Mlhová světla* |
| 19 | 10 | Klimatizace |
| 20 | 40 | Pro ochranu různých obvodů |
| 21 | 30 | Napájení oken |
| 22 | 15 | Pro ochranu různých obvodů |
| 23 | 10 | Brzdová světla |
| 24 | 20 | Palivové čerpadlo |
| 25 | 15 | Klakson |
| 26 | 15 | Výstražná světla;
Směrová světla. |
| 27 | 15 | Elektrický regulační ventil |
| 28 | 10 | Startovací motor |
| 29 | 20 | Stěrače a ostřikovače předního skla |
| 30 | 15 | TCM* |
| 31 | 15 | Systém řízení motoru;
Systém dodatečného zadržení; ABS; Posilovač řízení. |
| 32 | 10 | Zadní světla;
Osvětlení registrační značky; Parkovací světla; Přední boční obrysová světla; Zadní boční obrysová světla. |
| 33 | 7,5 | Osvětlený vstupní systém |
| 34 | 15 | Systém řízení motoru |
| 35 | 10 | Systém řízení motoru |
| 36 | 15 | Vstřikování paliva |
| 37 | 20 | Napájení oken |
| 38 | 60 | Posilovač řízení |
| * Některé modely | ||
Prostor pro cestující (strana řidiče)
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Zapalovač cigaret |
| 2 | 7,5 | Audio systém;
Napájení ovládání zrcátka. |
| 3 | — | — |
| 4 | 7,5 | Klimatizace |
| 5 | 10 | Přístrojová deska |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Vyhřívání zrcátek* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Audio systém (model vybavený systémem Bose® Sound System)* |
| 12 | 30 | Elektrické zámky dveří;
Otevírací střecha*. |
| 13 | 15 | Napájení příslušenství |
| 14 | 15 | Vnitřní osvětlení |
| 15 | — | — |
| 16 | — | — |
| * Některé modely | ||
Mazda RX-8 (2011) – schéma pojistkové skříňky
Rok výroby: 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda CX-3 (2017) je pojistka 1 v pojistkové skříňce na straně řidiče.
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | HLAVNÍ | 120 | Pro ochranu všech obvodů |
| 2 | TOPENÍ | 40 | Topení |
| 3 | VZDUCHOVÉ ČERPADLO | 60 | Vzduchové čerpadlo |
| 4 | BTN | 30 | Elektrická okna;
Elektrické uzamykání dveří; Osvětlení; Otevírací střecha *. |
| 5 | DEFOG | 50 | Odmlžovač zadního okna |
| 6 | VENTILÁTOR 1 | 30 | Elektrický ventilátor 1 |
| 7 | ABS / DSC | 40 | ABS;
DSC *. |
| 8 | ACC | 30 | Zapalovač cigaret;
Zrcátko s elektrickým nastavením; Zásuvka na příslušenství; Audio systém. |
| 9 | VENTILÁTOR 2 | 30 | Elektrický ventilátor 2 |
| 10 | HLAVNÍ | 15 | Mlhová světla *;
Ostřikovače světlometů *. |
| 11 | HLAVNÍ NÍZKÝ R | 15 | Mlhová světla (pravá) |
| 12 | HLAVNÍ NÍZKÝ L | 15 | Mlhová světla (levá) |
| 13 | DRL | 15 | DRL * (denní světla) |
| 14 | DSC | 30 | DSC * |
| 15 | TEPLOTA SEDADLA | 20 | Vyhřívání sedadel * |
| 16 | H / ČISTENIE | 20 | Ostřikovače světlometů * |
| 17 | R.FOG | – | – |
| 18 | MLHA | 15 | Mlhová světla* |
| 19 | A / C | 10 | Klimatizace |
| 20 | IG | 40 | Pro ochranu různých obvodů |
| 21 | P.WIND 1 | 30 | Napájení okna |
| 22 | IG KEY | 15 | Pro ochranu různých obvodů |
| 23 | STOP | 10 | Brzdová světla |
| 24 | FUEL PUMP | 20 | Palivové čerpadlo |
| 25 | HORN | 15 | Klakson |
| 26 | HAZARD | 15 | Výstražná světla;
Směrová světla. |
| 27 | ETV | 15 | Elektrický regulační ventil |
| 28 | ST | 10 | Startovací motor |
| 29 | WIPER | 20 | Přední stěrače a ostřikovače skla |
| 30 | TCM | 15 | TCM * |
| 31 | ENGINE | 15 | Řídicí jednotka motoru;
Dodatečné zadržovací zařízení; ABS; Posilovač řízení. |
| 32 | TAIL | 10 | Zadní světla;
Osvětlení registrační značky; Parkovací světla; Přední parkovací světla; Zadní obrysová světla. |
| 33 | ILLUMI | 7,5 | Osvětlení |
| 34 | EGI COMP1 | 15 | Systém řízení motoru |
| 35 | EGI COMP2 | 10 | Systém řízení motoru |
| 36 | EGI INJ | 15 | Vstřikování paliva |
| 37 | P.WIND 2 | 20 | Napájení okna |
| 38 | EPS | 60 | Posilovač řízení |
| * Některé modely | |||
Pojistkový panel (strana řidiče)
| Poloha | Popis | Amp [A] | Popis |
| 1 | CIGAR | 15 | Zapalovač cigaret |
| 2 | ACC | 7,5 | Audio systém;
Ovládání zrcátka. |
| 3 | OUTLET | – | – |
| 4 | A / C | 7,5 | Klimatizace |
| 5 | METER | 10 | Sada ukazatelů |
| 6 | – | – | – |
| 7 | SPARE | – | – |
| 8 | SPARE | – | – |
| 9 | M.DEF | 10 | Odmlžovač zrcátka * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 25 | Audio systém
(model vybavený Bose® Sound System) * |
| 12 | D.LOCK | 30 | Elektrické uzamykání dveří;
Otevírací střecha *. |
| 13 | OUTLET | 15 | Příslušenství |
| 14 | ROOM | 15 | Vnitřní osvětlení |
| 15 | SPARE | – | – |
| 16 | SPARE | – | – |
| * Některé modely | |||
Schéma pojistek a relé – Mazda RX-8
Týká se vozidel vyrobených v letech:
2012.
Motorový prostor
| Číslo | Ampér [A] | Popis |
| 1 | 120 | Pro ochranu všech obvodů |
| 2 | 40 | Topení |
| 3 | 60 | Vzduchové čerpadlo |
| 4 | 30 | Elektrická okna;
Elektrické zámky dveří; Osvětlení; Otevírací střecha*. |
| 5 | 50 | Vyhřívání zadního skla |
| 6 | 30 | Elektrický ventilátor 1 |
| 7 | 40 | ABS, DSC* |
| 8 | 30 | Zapalovač cigaret;
Napájení zrcátek; Zásuvka na příslušenství; Audio systém. |
| 9 | 30 | Elektrický ventilátor 2 |
| 10 | 15 | Mlhová světla*;
Ostřikovače světlometů*. |
| 11 | 15 | Dálková světla (pravá) |
| 12 | 15 | Dálková světla (levá) |
| 13 | 15 | DRL* (denní světla) |
| 14 | 30 | DSC* |
| 15 | 20 | Vyhřívání sedadel* |
| 16 | 20 | Ostřikovače světlometů* |
| 17 | — | — |
| 18 | 15 | Mlhová světla* |
| 19 | 10 | Klimatizace |
| 20 | 40 | Pro ochranu různých obvodů |
| 21 | 30 | Napájení oken |
| 22 | 15 | Pro ochranu různých obvodů |
| 23 | 10 | Brzdová světla |
| 24 | 20 | Palivové čerpadlo |
| 25 | 15 | Klakson |
| 26 | 15 | Výstražná světla;
Směrová světla. |
| 27 | 15 | Elektrický regulační ventil |
| 28 | 10 | Startovací motor |
| 29 | 20 | Stěrače a ostřikovače předního skla |
| 30 | 15 | TCM* |
| 31 | 15 | Systém řízení motoru;
Systém dodatečného zadržení; ABS; Posilovač řízení. |
| 32 | 10 | Zadní světla;
Osvětlení registrační značky; Parkovací světla; Přední boční obrysová světla; Zadní boční obrysová světla. |
| 33 | 7,5 | Osvětlení |
| 34 | 15 | Systém řízení motoru |
| 35 | 10 | Systém řízení motoru |
| 36 | 15 | Vstřikování paliva |
| 37 | 20 | Napájení oken |
| 38 | 60 | Posilovač řízení |
| * Některé modely | ||
Prostor pro cestující (strana řidiče)
| Mazda RX-8 | ||
| 1 | 15 | Zapalovač cigaret |
| 2 | 7,5 | Audio systém;
Napájení pro ovládání zrcátek. |
| 3 | — | — |
| 4 | 7,5 | Klimatizace |
| 5 | 10 | Přístrojová deska |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 10 | Vyhřívání zrcátek* |
| 10 | 7,5 | DSC* |
| 11 | 25 | Audio systém (model vybavený systémem Bose® Sound System)* |
| 12 | 30 | Elektrické zámky dveří;
Otevírací střecha*. |
| 13 | 15 | Zásuvka na příslušenství |
| 14 | 15 | Vnitřní osvětlení |
| 15 | — | — |
| 16 | — | — |
| * Některé modely | ||
O Mazda RX-8 (2003-2012)
Mazda RX-8 je sportovní automobil, který se vyráběl v letech 2003 až 2012. Tento model je známý svým unikátním designem a rotačním motorem Wankel, který nabízí výjimečný výkon a hladký chod. RX-8 byla dostupná s různými výkonovými variantami, přičemž nejvýkonnější verze dosahovala výkon až 231 koní. Auto se vyznačuje vyváženou jízdní dynamikou a precizním řízením, což z něj činí oblíbenou volbu mezi nadšenci sportovních vozidel. Interiér je navržen tak, aby poskytoval komfort a funkčnost, přičemž nabízí dostatek prostoru pro čtyři pasažéry.
Schéma pojistkové skříňky Mazda RX-8
Tato stránka zobrazuje schéma pojistkové skříňky pro vozidlo Mazda RX-8, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v motorovém prostoru a pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem, který zajišťuje bezpečnost a spolehlivost vašeho vozidla.
