Mazda MPV (2000-2006) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Mazda MPV (2000-2006), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Mazda MPV (2000-2001) – schéma pojistkové skříňky

Rok výroby: 2000, 2001.

Pojistka zapalovače cigaret (zásuvka napájení) v Mazda MPV (2000-2001) je pojistka 26 v pojistkové skříňce na straně řidiče.

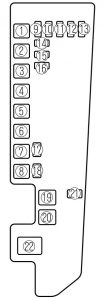

Blok pojistek (motorový prostor)

Č.		Amp [A]	Popis
1	DEFOG	40	Odmlžovač zadního okna
2	BTN	40	Pojistky STOP, HAZARD, ROOM, D.LOCK a DRL.
3	COOLING FAN 1	30	Ventilátor chlazení
4	HEATER	40	Ohřívač
5	RHEAT	30	Zadní ohřívač *; Pro ochranu různých obvodů.
6	IG KEY 1	40	Pojistka METER, ENGINE, WIPER
7	IG KEY2	40	Pojistky A / C, P.WIND, SUN ROOF a R.WIP.
8	(COOLING FAN 2)	30	Ventilátor chlazení
9	(A / C)	10	Klimatizace *; Pro ochranu různých obvodů *.
10	TAIL	15	Zadní světla

11	–	–	–
12	HORN	15	Klaksón
13	(FOG)	15	Pro ochranu různých obvodů
14	–	–	–
15	HEAD L	15	Levý světlomet
16	HEAD R	15	Pravý světlomet
17	–	–	–
18	–	–	–
19	ABS	60	Antiblokovací brzdový systém *; Pro ochranu různých obvodů.
20	ENGINE	30	Systém řízení motoru
21	–	–	–
22	MAIN	120	Pro ochranu všech obvodů

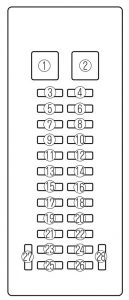

Blok pojistek (strana řidiče)

Č.		Amp [A]	Popis
1	WIPER	20	Stěrače a ostřikovače čelního skla
2	(P.WIND)	30	Elektrická okna *; Pro ochranu různých obvodů *.
3	(SUN ROOF)	15	Otevírací střecha *; Pro ochranu různých obvodů *
4	R.WIP	10	Stěrač a ostřikovač zadního okna
5	(SEAT)	20	Pro ochranu různých obvodů *
6	(M.DEF)	10	Ohřívač zrcátka *; Pro ochranu různých obvodů *.
7	(A / C)	10	Klimatizace *; Pro ochranu různých obvodů *.
8	(DRL)	10	Pro ochranu různých obvodů *
9	–	–	–
10	(H / CLEAN)	20	Pro ochranu různých obvodů *
11	–	–	–
12	HAZARD	10	Výstražná světla
13	ROOM	15	Vnitřní osvětlení; Osvětlení Lifegate.

14	(AUX POWER)	25	Zásuvka příslušenství
15	(CLOSER LH)	20	Pro ochranu různých obvodů *
16	(AUDIO)	10	Audio systém *; Pro ochranu různých obvodů *.
17	(D.LOCK)	30	Elektrické centrální zamykání *; Pro ochranu různých obvodů *.
18	–	–	–
19	ENGINE	10	Systém kontroly motoru
20	METER	10	Přístrojová deska
21	STOP	15	Brzdová světla
22	(CLOSER RH)	15	Pro ochranu různých obvodů *
23	(ACC. DELAY)	30	zpoždění ovládání oken *; Pro ochranu různých obvodů *.
24	METER	15	Přístrojová deska; Spínač INH.
25	(ST.SIGN)	10	Signál startování
26	CIGAR	25	Zapalovač cigaret*
27	–	–	–
28	–	–	–

O Mazda MPV (2000-2006)

Mazda MPV, vyráběná v letech 2000 až 2006, je praktické víceúčelové vozidlo (MPV), které nabízí pohodlí a prostornost pro rodiny. Tento model je známý svou spolehlivostí a flexibilitou, což ho činí ideálním pro dlouhé cesty i každodenní použití. Mazda MPV byla dostupná s různými motorizacemi, včetně benzínových motorů o objemu 2.5 a 3.0 litru, které poskytovaly dostatečný výkon pro dynamickou jízdu. Interiér vozidla je navržen s důrazem na komfort a praktičnost, s možností sklopení zadních sedadel pro zvětšení úložného prostoru.

Schéma pojistkové skříňky Mazda MPV

Tato stránka zobrazuje schéma pojistkové skříňky pro Mazda MPV, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci a funkci.
