Volvo C40 Recharge (2022) – pojistková skříňka
Schéma pojistek a relé – Volvo C40 Recharge
Týká se vozidel vyrobených v letech:
2022.

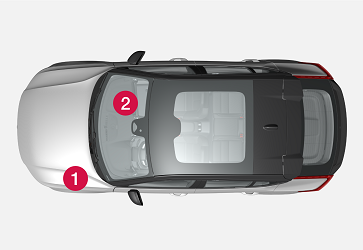

Poloha řídicích jednotek
| 1 | Pod kapotou |
| 2 | Pod odkládací schránkou |

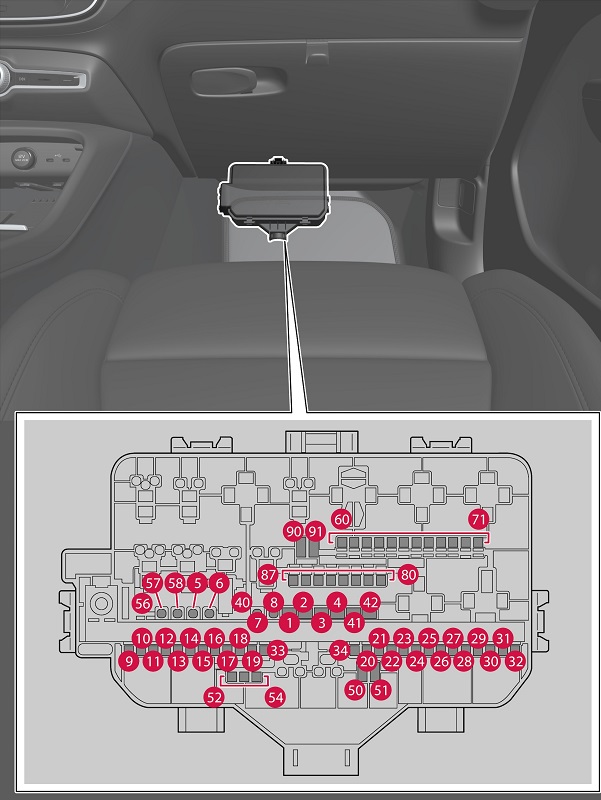

Pojistky pod prostorem pro cestující
Řídicí jednotka se nachází za rohoží/panelem podlahy.
V pojistkové skříňce pod kapotou je také místo pro rezervní pojistky.
| Číslo | Popis | Ampéry [A] | Typ |
|---|---|---|---|
| Číslo | Popis | Ampéry [A] | Typ |
| 1 | Zvukové zařízení (zesilovač) | 40 | MCase (s drážkami) |
| 2 | Elektrický modul A | 40 | MCase (s drážkami) |
| 3 | Elektrický modul B | 40 | MCase (s drážkami) |
| 4 | Ventilátor, klimatizace, přední | 40 | MCase (s drážkami) |
| 5 | Elektrické dveře | 25 | MCase |
| 6 | Elektricky nastavitelné sedadlo, levé | 20 | MCase |
| 7 | Elektricky nastavitelné sedadlo, pravé | 20 | MCase |
| 8 | – | – | MCase |
| 9 | Modul dveří, pravé zadní | 20 | Micro |
| 10 | Modul dveří, levé zadní | 20 | Micro |
| 11 | Modul dveří, levé přední | 20 | Micro |
| 12 | Zadní osvětlení | 15 | Micro |
| 13 | Modul dveří, pravé přední | 20 | Micro |
| 14 | Vyhřívání sedadel, zadní | 15 | Micro |
| 15 | Modul bezpečnosti (ASDM)
Invertor, zadní elektrické motory |
5 | Micro |
| 16 | Výpočetní modul | 5 | Micro |
| 17 | Senzor záření | 5 | Micro |
| 18 | Blokování řízení | 7,5 | Micro |
| 19 | Modul řízení, klimatizace | 7,5 | Micro |
| 20 | Senzory pohybu ve vozidle | 5 | Micro |
| 21 | Displej řidiče | 5 | Micro |
| 22 | Tlačítko, středová konzola | 5 | Micro |
| 23 | Elektronický modul řízení | 5 | Micro |
| 24 | Elektronický modul převodovky
Parkovací brzda |
5 | Micro |
| 25 | Centrální displej | 5 | Micro |
| 26 | Modul řízení konektivity internetu vozidla
Modul řízení systému Connect |
5 | Micro |
| 27 | Modul antény (TCAM) | 5 | Micro |
| 28 | Cívky relé | 5 | Micro |
| 29 | Otevření krytu zavazadlového prostoru/dveří pohybem nohy | 5 | Micro |
| 30 | Modul řízení, systém Infotainment | 15 | Micro |
| 31 | Diagnostický port | 10 | Micro |
| 32 | Blokování proti alkoholu | 5 | Micro |
| 33 | Spouštění opěrky hlavy, levá zadní strana | 15 | Micro |
| Číslo | Popis | Ampéry [A] | Typ |
|---|---|---|---|
| 34 | Spouštění opěrky hlavy, pravá zadní strana | 15 | Micro |
| 40 | Vyhřívání zadního skla | 30 | MCase |
| 41 | Napínač bezpečnostního pásu, levá strana | 40 | MCase (s drážkami) |
| 42 | Napínač bezpečnostního pásu, pravá strana | 40 | MCase (s drážkami) |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Čerpadlo chladicí kapaliny | 7,5 | Micro |
| 53 | Elektronický modul řízení, vyhřívaný volant | 15 | Micro |
| 54 | – | – | Micro |
| 55 | Ostřikovač světlometů | 25 | MCase |
| 56 | Ostřikovač předního a zadního čelního skla | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Napínače bezpečnostních pásů | 5 | Micro |
| 64 | Informace o mrtvém úhlu (BLIS) | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Modul radarového řízení, přední | 5 | Micro |
| 68 | – | – | Micro |
| 69 | – | – | Micro |
| 70 | Příprava pro pojistku, speciální odpružení | 5 | Micro |
| 71 | Modul kolize (SRS) | 5 | Micro |
| 80 | Stěrač zadního skla | 15 | Micro |
| 81 | Směrovka v konzole stropu (SRS)
Aktivace modulu elektronické převodovky Kamera pro parkování 360° |
5 | Micro |
| 82 | Konzola stropu, panoramatická střecha | 20 | Micro |
| 83 | Spínač vnitřního osvětlení
Ztmavení, vnitřní zrcátko Senzory deště a světla Ovládací panely, zadní dveře a zavazadlový prostor Transpondér pro placení cest |
7,5 | Micro |
| 84 | Deska pro bezdrátové nabíjení | 5 | Micro |
| 85 | Přední kamera | 5 | Micro |
| 86 | Blokátor proti alkoholu | 5 | Micro |
| 87 | Port USB | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |

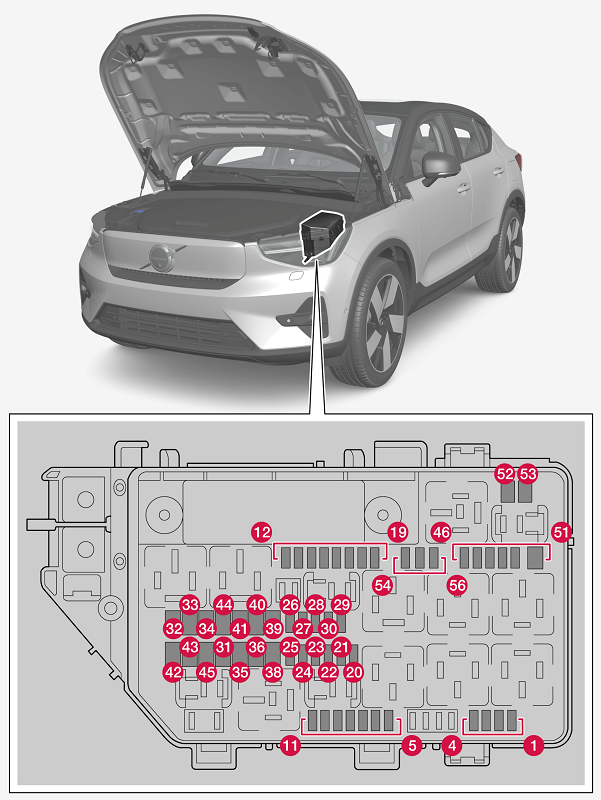

Pojistky pod kapotou
Pro přístup k pojistkám umístěným pod přední kapotou je třeba uvolnit několik panelů kolem prostoru pro cestující.
Uvnitř krytu jsou speciální kleště, které usnadňují výměnu spálených pojistek.
| Číslo | Popis | Ampéry [A] | Typ |
|---|---|---|---|
| Číslo | Popis | Ampéry [A] | Typ |
| 1 | Dva USB porty, konzola mezi sedadly, zadní | 7,5 | Micro |
| 2 | Při 12 V, přední | 15 | Micro |
| 3 | – | – | Micro |
| 4 | Při elektrickém 12 V v zavazadlovém prostoru | 15 | Micro |
| 5 | Modul řízení motoru (ECM) | 10 | Micro |
| 6 | Skupina ventilů chlazení motoru | 15 | Micro |
| 7 | Ventil chlazení baterie | 5 | Micro |
| 8 | Modul řízení, roleta spoileru
Modul řízení, roleta chladiče |
10 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | – | – | Micro |
| 12 | Světlomet, pravý | 20 | Micro |
| 13 | Světlomet, levý | 20 | Micro |
| 14 | Modul kolize (SRS) | 5 | Micro |
| 15 | Senzor pedálu akcelerátoru | 5 | Micro |
| 16 | Funkce napájené, když je elektrický systém auta zapnutý: Modul řízení motoru, komponenty převodovky, elektrický posilovač řízení, centrální elektronický modul, modul řízení brzdového systému | 5 | Micro |
| 17 | Externí zvukový modul | 5 | Micro |
| 18 | Blokování proti alkoholu | 5 | Micro |
| 19 | Osvětlení zadní | 10 | Micro |
| 20 | Interní cívky relé | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Senzor pedálu brzdy | 5 | Micro |
| 23 | Modul výpočtu | 5 | Micro |
| 24 | Modul řízení, baterie s vysokým napětím | 5 | Micro |
| 25 | – | – | Micro |
| 26 | Modul řízení motoru (ECM) | 5 | Micro |
| 27 | Modul nabíjení | 15 | Micro |
| Číslo | Popis | Ampéry [A] | Typ |
|---|---|---|---|
| 29 | Invertor elektrického motoru vpředu | 5 | Micro |
| 29 | Zvukový signál (klakson) | 20 | Micro |
| 30 | Varovná siréna | 5 | Micro |
| 31 | Stěrače předního skla | 30 | MCase |
| 32 | – | – | MCase (s výřezy) |
| 33 | – | – | MCase (s výřezy) |
| 34 | – | – | MCase (s výřezy) |
| 35 | Řídicí modul brzdového systému | 30 | MCase |
| 36 | – | – | MCase |
| 38 | Světlomety | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Řídicí modul tažného zařízení | 25 | MCase |
| 42 | Řídicí modul tažného zařízení | 40 | MCase (s výřezy) |
| 43 | – | – | MCase (s výřezy) |
| 44 | – | – | MCase |
| 45 | – | – | MCase (s výřezy) |
| 46 | Externí výměník tepla | 5 | Micro |
| 47 | Řídicí modul, kompresor klimatizačního systému
Řídicí modul, vysokonapěťový ohřívač Řídicí modul, elektrický expanzní ventil Řídicí modul monitorování |
5 | Micro |
| 48 | Řídicí modul, vysokonapěťová baterie
Invertor, elektrický motor vpředu a vzadu |
15 | Micro |
| 49 | Čerpadlo chladicí kapaliny, vysokonapěťová baterie | 20 | Micro |
| 50 | Čerpadlo chladicí kapaliny, elektrický pohonný systém | 20 | Micro |
| 51 | – | – | MCase |
| 52 | Vyhřívání předního skla, pravá strana | 40 | MCase (s výřezy) |
| 53 | Vyhřívání předního skla, levá strana | 40 | MCase (s výřezy) |
| 54 | – | – | Micro |
| 55 | Světlomet, levý | 20 | Micro |
| 56 | Světlomet, pravý | 20 | Micro |
