Volvo S60 (2001-2022) – pojistková skříňka

Volvo S60 I (2001) – schéma pojistek

Rok výroby: 2001.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S60 (2001) je pojistka 13 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	Příslušenství	25
2	Přídavné světlomety (možnost)	20
3	–	–
4	Lambda sondy se třemi cestami	20
5	Ohřívač olejové vany; Elektromagnetické ventily.	15
6	Senzor hmotnosti vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	Modul škrticí klapky	10
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru.	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizace; Zapalovací cívky; Elektrický ventilátor.	20

12	Spínač brzdových světel	5
13	Stěrače	25
14	ABS/DSTC	30
15	–	–
16	Přední ostřikovače skel; Ostřikovače světlometů (některé modely).	15
17	–	–
18	–	–
19	ABS/DSTC	30
20	–	–
21	–	–
22	Startovací motor	25
23	Modul řízení motoru	5
24	–	–

Pojistková skříňka na okraji přístrojové desky

Č.	Popis	Ampéráž [A]
1	Světlomet přední levý	10
2	Světlomet přední pravý	10
3	Světlomety, potkávací světla	15
4	Světlomety, dálková světla	20
5	Sedadlo řidiče s elektrickým ovládáním.	30
6	Sedadlo spolujezdce s elektrickým ovládáním	30
7	Přední levé vyhřívané sedadlo (možnost)	15
8	Přední pravé vyhřívané sedadlo (možnost)	15
9	ABS	5
10	Světlomet přední levý dálkový	15
11	Světlomet přední pravý dálkový.	15
12	Stěrače světlometů (některé modely)	15
13	Elektrická zásuvka 12V	20
14	Elektrické sedadlo na straně spolujezdce; Přední bezpečnostní pás.	5
15	Audio, VNS	5
16	Audio	20
17	Rádiový zesilovač	30
18	Přední mlhová světla	5

19	VNS	10
20	–	–
21	Automatická převodovka; Blokování převodovky.	10
22	Směrová světla	20
23	Modul spínače světla, modul spínače; Funkce klimatizace a komfortu; Diagnostický konektor; Modul volantu.	5
24	Zvýšení relé X-feed: klimatická kontrola, sedadlo řidiče s pohonem, informace o řidiči.	10
25	Napájení spínače zapalování 30: Centrální elektronický modul: 50, S, X, 15 Airbag X, Relé X, Relé 15, Relé startovacího motoru	10
26	Ventilátor klimatizačního systému	30
27	Centrální zamykání; Elektrická okna; Moduly předních dveří; Zpětná zrcátka.	15
28	Elektronický modul – dodatečné osvětlení	10
29	Telefon	10
30	Parkovací světla, přední levá a zadní levá	10
31	Parkovací světla; Přední pravá a zadní pravá; Osvětlení registrační značky.	10
32	Centrální elektronický modul; Osvětlení kosmetického zrcátka; Posilovač řízení; Všeobecné osvětlení.	10
33	Palivové čerpadlo	15
34	Otevíratelná střecha	15
35	Centrální zamykání; Elektrická okna; Levé vnější zrcátko.	25
36	Centrální zamykání; Elektrická okna; Pravé vnější zrcátko.	25
37	Zadní elektrická okna	30
38	–	–

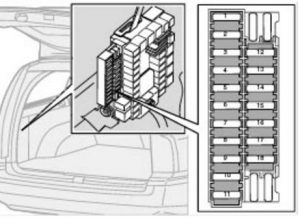

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampéráž [A]
1	Modul elektroniky zadní; Osvětlení motorového prostoru.	10
2	Zadní mlhová světla	10
3	Brzdové světlo	15
4	Zpětná světla	10
5	Ohřívač zadního okna; Relé 15I (příslušenství).	5
6	Otevírání zavazadlového prostoru	10
7	Sklopné opěrky hlavy	10
8	Zadní dveře s centrálním zamykáním; Dveře nádrže.	15
9	Hák na přívěs (30 pohybů) (dodatečné vybavení)	15
10	CD měnič; CD ROM; VNA; Anténa.	10
11	Modul elektroniky, příslušenství	15
12	–	–
13	–	–
14	–	–
15	Hák na přívěs (napájení 15I)	20
16	Elektrická zásuvka v zavazadlovém prostoru (příslušenství).	15
17	Modul řízení pohonu všech kol	5
18	–	–

Volvo S60 I (2002) – schéma pojistkové skříňky

Rok výroby: 2002.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S60 (2002) je pojistka 13 v pojistkové skříňce na přístrojové desce.

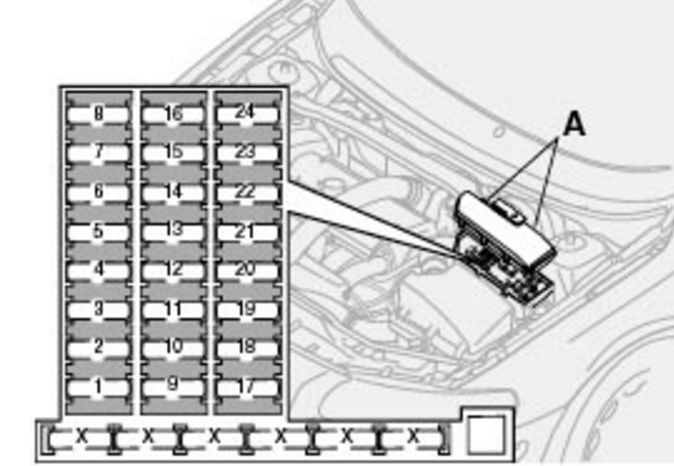

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	Příslušenství	25
2	Dodatečná světla (možnost)	20
3	Vakuová pumpa	15
4	Třícestný kyslíkový senzor	20
5	Ventilovaný ohřívač bloku, elektromagnetické ventily	10
6	Senzor hmotnosti vzduchu, řídicí jednotka motoru, vstřikovače	15
7	Modul tělesa škrticí klapky	10
8	Kompresor klimatizace, senzor polohy pedálu akcelerátoru, ventilátor E-box	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizace, zapalovací cívky	20

12	Spínač brzdových světel	5
13	Stěrače	25
14	ABS / DSTC	30
15	–	–
16	Přední ostřikovač, ostřikovač světlometů (některé modely)	15
17	Přední světlomet pravý	10
18	Přední světlomet levý	10
19	ABS / DSTC	30
20	Dálková světla, levá	15
21	Dálková světla, pravá	15
22	Startovací motor	35
23	Modul řízení motoru	10
24	–	5

Pojistková skříňka na okraji přístrojové desky

Č.	Popis	Ampéráž [A]
1	Světlomet přední levý	10
2	Světlomet přední pravý	10
3	Světlomety, poziční světla.	15
4	Světlomety, dálková světla	20
5	Sedadlo řidiče s elektrickým ovládáním.	30
6	Sedadlo spolujezdce s elektrickým ovládáním	30
7	Přední levé sedadlo vyhřívané (možnost)	15
8	Přední pravé sedadlo vyhřívané (možnost)	15
9	ABS	5
10	–	–
11	–	–
12	Stěrače světlometů (některé modely)	15
13	Elektrická zásuvka 12V	20
14	Elektrické sedadlo na straně spolujezdce, Přední bezpečnostní pás	5
15	Audio, VNS	5
16	Audio	20
17	Rádiový zesilovač	30
18	Přední mlhová světla	5

19	VNS	10
20	Spínač přepravy	5
21	Automatická převodovka, blokování převodovky	10
22	Směrová světla	20
23	Modul spínače světla; Modul spínače; Funkce klimatizace a pohodlí; Diagnostický konektor; Modul volantu.	5
24	Zvýšení relé X-feed: kontrola klimatu, sedadlo řidiče s pohonem, informace o řidiči.	10
25	Napájení spínače zapalování 30: Centrální elektronická jednotka: 50, S, X, 15; Airbag X; Relé X; Relé 15; Relé startovacího motoru.	10
26	Ventilátor systému klimatizace	30
27	Centrální zamykání; Elektrická okna; Moduly předních dveří; Zrcátka.	15
28	Centrální elektronický modul – dodatečné osvětlení	10
29	Telefon	10
30	Parkovací světla, přední levá a zadní levá	10
31	Parkovací světla, přední pravá a zadní pravá, osvětlení registrační značky	10
32	Centrální elektronická jednotka, Osvětlení kosmetického zrcátka, Posilovač řízení, Všeobecné osvětlení	10
33	Palivové čerpadlo	15
34	Otevíratelná střecha	15
35	Centrální zamykání, elektrická okna, vnější zrcátko levé	25
36	Centrální zamykání, elektrická okna, vnější zrcátko pravé	25
37	Elektrická zadní okna	30
38	–	–

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampéráž [A]
1	Elektronický modul zadní, osvětlení motorového prostoru	10
2	Zadní mlhová světla	10
3	Brzdové světlo	15
4	Zpětná světla	10
5	Ohřívač zadního okna, relé 15I (příslušenství)	5
6	Otevření zavazadlového prostoru	10
7	Sklopné opěrky hlavy	10
8	Zadní dveře s centrálním zamykáním, dveře nádrže	15
9	Přívěsný hák (30 pohybů) (dodatečné vybavení)	15
10	CD měnič; Anténa.	10
11	Elektronický modul, příslušenství	15
12	–	–
13	–	–
14	–	–
15	Přívěsný hák (napájení 15I)	20
16	Elektrická zásuvka v zavazadlovém prostoru (příslušenství)	15
17	Modul řízení pohonu všech kol	5
18	–	–

Volvo S60 I (2003) – schéma pojistkové skříňky

Rok výroby: 2003.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S60 (2003) je pojistka 13 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka v motorovém prostoru

Č.	Popis	Ampéráž [A]
1	Příslušenství	25
2	Dodatečná světla (možnost)	20
3	Vakuová pumpa	15
4	Kyslíkový senzor	20
5	Ventilovaný ohřívač bloku; Elektromagnetické ventily.	10
6	Senzor hmotnostního průtoku vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	Modul škrticí klapky	10
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor E-box.	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizace; Zapalovací cívky.	20

12	Spínač brzdových světel	5
13	Stěrače	25
14	ABS/STC/DSTC	30
15	–	–
16	Přední ostřikovače; Stěrače a ostřikovače světlometů (některé modely)	15
17	Pravý potkávací světlomet	10
18	Levý potkávací světlomet	10
19	ABS/STC/DSTC	30
20	Dálkové světlo – levé	15
21	Dálkové světlo – pravé	15
22	Startovací motor	35
23	Modul řízení motoru	10
24	–	5

Pojistková skříňka na okraji palubní desky

Č.	Popis	Ampéráž [A]
1	Světlomety s tlumeným světlem	15
2	Světlomety s dálkovým světlem	20
3	Sedadlo řidiče s elektrickým ovládáním	30
4	Sedadlo spolujezdce s elektrickým ovládáním	30
5	–	–
6	–	–
7	Vyhřívané přední sedadlo vlevo (možnost)	15
8	Vyhřívané přední sedadlo vpravo (možnost)	15
9	ABS; STC; DSTC.	5
10	–	–
11	–	–
12	Stěrače světlometů (některé modely)	15
13	Elektrická zásuvka 12V	15
14	Sedadlo spolujezdce s elektrickým ovládáním	5
15	Audio systém, VNS	5
16	Zesilovací systém	20
17	Přední mlhová světla	15
18	Displej VNS	10

19	–	–
20	Automatická převodovka; Shiftlock; Rozšíření pohybu D2.	10
21	Směrová světla	20
22	Modul spínače světlometů; Systém klimatizace; Diagnostický konektor na palubě; Moduly páky volantu.	5
23	Rozšířené napájení relé D1: Systém klimatizace, Elektrické sedadlo řidiče, Informace pro řidiče.	10
24	Zapalování; Relé startéru; SRS; Modul řízení motoru.	10
25	Ventilátor systému klimatizace	30
26	–	–
27	Elektronický modul – dodatečné osvětlení	10
28	–	–
29	Levé přední světlomety, zadní parkovací světla	7,5
30	Pravé přední světlomety, zadní parkovací světla, osvětlení registrační značky	7,5
31	Centrální elektrický modul; Osvětlení kosmetického zrcátka; Osvětlení odkládací schránky; Dodatečné vnitřní osvětlení.	10
32	Palivové čerpadlo	15
33	Aktivátor otevírací střechy	15
34	Centrální zamykání; Elektrická okna; Levé vnější zrcátko.	25
35	Centrální zamykání; Elektrická okna; Pravé vnější zrcátko.	25
36	Elektrická zadní okna, elektrické bezpečnostní zámky pro děti	30
37	Poplašná siréna *	5
* Upozorňujeme, že pokud pojistka není celistvá nebo je odstraněna, aktivuje se alarm.

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampéráž [A]
1	Elektrický modul zadní; Osvětlení zavazadlového prostoru	10
2	Zadní mlhová světla	10
3	Brzdové světlo	15
4	Zpětná světla	10
5	Odmrazování zadního okna, relé 15I – příslušenství	5
6	Uvolnění zavazadlového prostoru	10
7	Sklopné zadní opěrky hlavy	10
8	Zadní dveře s centrálním zamykáním; Dveře nádrže.	15
9	Přívěsný hák (30 pohybů)	15
10	CD měnič, VNS	10
11	Modul řízení příslušenství (AEM)	15
12	–	–
13	–	–
14	Brzdová světla	7,5
15	Přívěsný hák (napájení 15I)	20
16	Elektrická zásuvka v zavazadlovém prostoru – příslušenství.	15
17	Modul řízení pohonu všech kol	7,5
18	–	–

Volvo S60 I (2004) – schéma pojistkové skříňky

Rok výroby: 2004.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S60 (2004) je pojistka 13 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	Příslušenství	25
2	Přídavné světlomety (možnost)	20
3	–	–
4	Kyslíkový senzor	20
5	Ventilovaný ohřívač bloku; Elektromagnetické ventily.	10
6	Senzor hmotnostního průtoku vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	Modul klapky	10
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor E-box.	10
9	Klaksón	15
10	–	–
11	Kompresor klimatizace; Zapalovací cívky.	20

12	Spínač brzdových světel	5
13	Stěrače	25
14	ABS/STC/DSTC	30
15	–	–
16	Ostřikovač čelního skla; Stěrače/ostřikovač světlometů (některé modely).	15
17	Pravý potkávací světlomet	10
18	Levý potkávací světlomet	10
19	ABS/STC/DSTC	30
20	Dálková světla – levá	15
21	Dálková světla – pravá	15
22	Startovací motor	35
23	Modul řízení motoru	10
24	–	5

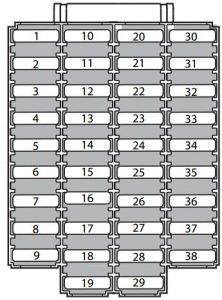

Pojistková skříňka na okraji přístrojové desky

Č.	Popis	Ampéráž [A]
1	Světlomety s tlumeným světlem	15
2	Světlomety s dálkovým světlem	20
3	Přední sedadlo řidiče s elektrickým ovládáním	30
4	Přední sedadlo spolujezdce s elektrickým ovládáním	30
5	Posilovač řízení závislý na rychlosti; Vakuová pumpa.	15
6	–	–
7	Vyhřívané přední sedadlo vlevo (možnost)	15
8	Vyhřívané přední sedadlo vpravo (možnost)	15
9	ABS/STC/DSTC	5
10	Denní světla	10
11	Denní světla	10
12	Stěrače světlometů (některé modely)	15
13	12V elektrická zásuvka	15
14	Přední sedadlo spolujezdce s elektrickým ovládáním	5
15	Audio systém, VNS	5
16	Zesilovací systém	20
17	Přední mlhová světla	15
18	Displej VNS	10

19	–	–
20	Automatická převodovka; Shiftlock; Rozšíření pohybu D2.	10
21	Směrová světla	20
22	Modul spínače světlometů; Systém klimatizace Diagnostický konektor na palubě; Moduly páky volantu.	5
23	Rozšířené napájení relé D1; Systém klimatizace; Elektrické sedadlo řidiče; Informace pro řidiče.	10
24	Klíč na zapalování, Relé startéru; SRS; Modul řízení motoru.	10
25	Ventilátor systému klimatizace	30
26	Aktivní podvozek FOUR-C	15
27	Elektronický modul – doplňkové osvětlení	10
28	–	–
29	Přední/zadní poziční světla levá	7,5
30	Přední/zadní poziční světla pravá; Osvětlení registrační značky.	7,5
31	Centrální elektrický modul; Osvětlení kosmetického zrcátka; Osvětlení odkládací schránky; Doplňkové vnitřní osvětlení.	10
32	Palivové čerpadlo	15
33	Aktuátor otevírací střechy	15
34	Centrální zamykání; Elektrická okna; Vnější zrcátko levé.	25
35	Centrální zamykání; Elektrická okna; Vnější zrcátko pravé.	25
36	Elektrická zadní okna	30
37	Poplašná siréna*	5
* Upozorňujeme, že pokud pojistka není celistvá nebo je odstraněna, spustí se alarm.

Pojistky v zavazadlovém prostoru

Č.	Popis	Amp [A]
1	Elektrický modul zadní; Osvětlení zavazadlového prostoru.	10
2	Zadní mlhová světla	10
3	Brzdové světlo	15
4	Zpětná světla	10
5	Rozmrazování zadního okna; Relé 15I – příslušenství.	5
6	Uvolnění zavazadlového prostoru	10
7	Sklopné opěrky hlavy zadní	10
8	Zadní dveře s centrálním zamykáním; Kryt nádrže.	15
9	Tažné zařízení (30 pohybů)	15
10	CD měnič, VNS	10
11	Modul řízení příslušenství (AEM)	15
12	–	–
13	–	–
14	Brzdová světla	7,5
15	Tažné zařízení (napájení 15I)	20
16	Elektrická zásuvka v zavazadlovém prostoru – příslušenství.	15
17	Modul řízení trakce na všech kolech.	7,5
18	–	–

Volvo S60 I (2005) – schéma pojistkové skříňky

Rok výroby: 2005.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S60 (2005) je pojistka 11 v pojistkové skříňce v kabině.

Pojistková skříňka / pojistky v motorovém prostoru

Č.	Popis	Ampéráž [A]
1	–	–
2	Přídavné světlomety (příslušenství)	20
3	Modul klapky (modely bez turba)	10
4	Kyslíkový senzor	20
5	Ohřívač ventilace podvozku; Elektromagnetické ventily; Senzor úniku paliva.	10
6	Senzor hmotnostního průtoku vzduchu; Řídicí jednotka motoru; Vstřikovače.	15
7	–	–
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátora; Ventilátor E-box.	10
9	–	–
10	–	–
11	Cívky zapalování	20

12	–	–
13	Stěrač světlometu	25
14	ABS	30
15	Trysky ostřikovače světlometů (některé modely).	35
16	–	–
17	Mlhová světla na straně řidiče	20
18	Přední poziční světla	15
19	ABS	30
20	Mlhová světla na straně spolujezdce	20
21	Palivové čerpadlo	15
22	Startování	35
23	Modul řízení motoru; Relé motoru.	10
24	–	–

Pojistková skříňka na okraji palubní desky

Č.	Popis	Ampéráž [A]
1	Sedadlo řidiče s elektrickým ovládáním (možnost).	25
2	Sedadlo spolujezdce s elektrickým ovládáním (možnost).	25
3	Ventilátor klimatizačního systému	30
4	Modul řízení – přední dveře spolujezdce	25
5	Modul řízení – dveře řidiče	25
6	Osvětlení stropu; elektrický horní modul řízení.	10
7	Otevíratelná střecha (možnost)	15
8	Klíč na zapalování; systém SRS; modul řízení motoru; imobilizér.	7,5
9	Diagnostika palubního systému; spínač světel; senzor úhlu řízení; modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému	30
12	Displej navigačního systému (možnost)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Pojistková skříňka v kabině

Č.	Popis	Ampéráž [A]
1	Vyhřívané sedadlo pro cestující (možnost)	15
2	Vyhřívané sedadlo řidiče (možnost)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna poplachu	5
9	Přerušení napájení spínače světla	5
10	Panel přístrojů; Systém klimatizace; Elektricky ovládané sedadlo řidiče (možnost).	10
11	Zásuvka 12 V – přední a zadní sedadla	15
12	–	–
13	–	–
14	Stěrače světlometů (S60 R)	15
15	ABS; STC/DSTC.	5
16	Posilovač řízení; Bi-xenonové světlomety (možnost).	10
17	Přední potkávací světlomet na straně řidiče (možnost).	7,5

18	Světlomet s tlumeným světlem přední na straně cestujícího (možnost).	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Světlomety s dálkovým světlem na straně řidiče	10
23	Světlomety s dálkovým světlem na straně cestujícího	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky ovládané sedadlo pro cestujícího (možnost); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuová pumpa	20
34	Čerpadlo ostřikovače, stěrače světlometů (S60 R).	15
35	–	–
36	–	–

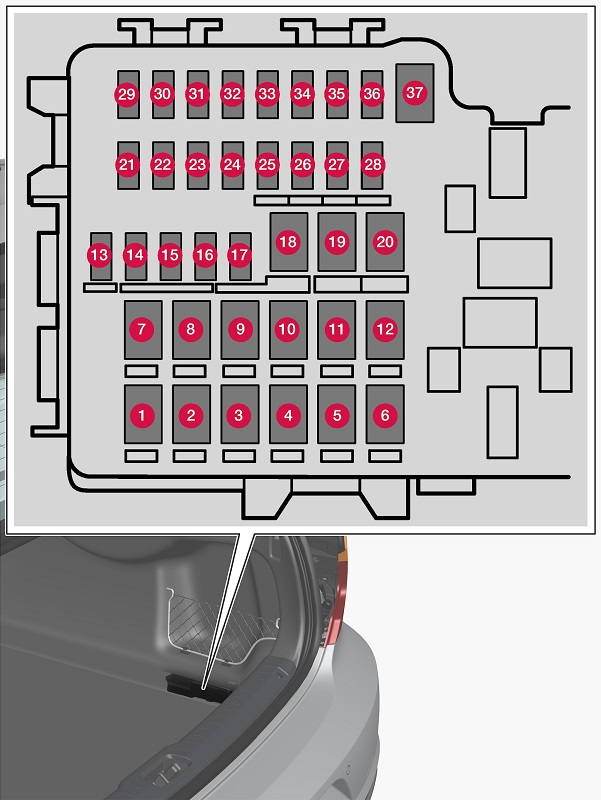

Pojistky v zavazadlovém prostoru

Č.	Popis	Ampéráž [A]
1	Zpětná světla	10
2	Poziční světla; Mlhová světla; Osvětlení motorového prostoru; Osvětlení registrační značky; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (možnost); Navigační systém (možnost).	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Zásuvka 12 V – prostor pro cestující	15
9	Boční dveře zadního spolujezdce – ovládání oken, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání oken, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	–	–
20	Kabeláž přívěsu (15 vodičů) – možnost	20
21	–	–
22	–	–
23	Čtyřkolka	7,5
24	Systém odpružení Four-C (možnost)	15
25	–	–
26	Asistent parkování (možnost)	5
27	Hlavní pojistka: kabeláž přívěsu, FourC, asistence při parkování, čtyřkolka.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: poziční světla, směrová světla.	25
30	Osvětlení přívěsu na straně cestujícího: poziční světlo, brzdové světlo, mlhové světlo, směrové světlo.	25
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo S60 (2006) – schéma pojistkové skříňky

Rok výroby: 2006.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 11 (zásuvky 12 V – přední a zadní sedadla) v pojistkové skříňce přístrojové desky pod volantem a pojistka č. 8 (zásuvka 12 V – zavazadlový prostor) v pojistkové skříňce zavazadlového prostoru.

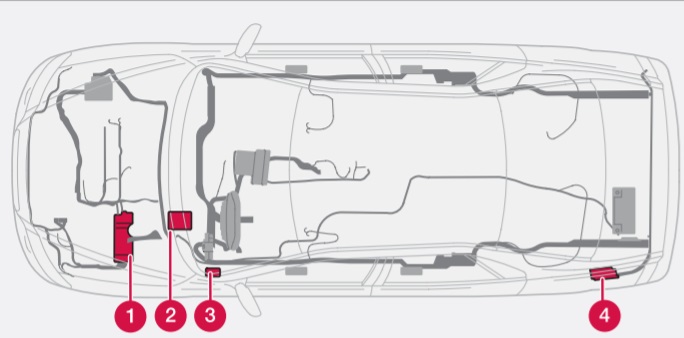

Poloha pojistkové skříňky

1) Relé/pojistková skříňka v motorovém prostoru.

2) Pojistková skříňka v prostoru pro cestující pod volantem, za plastovým panelem.

3) Pojistková skříňka v prostoru pro cestující, na okraji přístrojové desky.

4) Pojistková skříňka se nachází za panelem na straně řidiče v prostoru pro náklad.

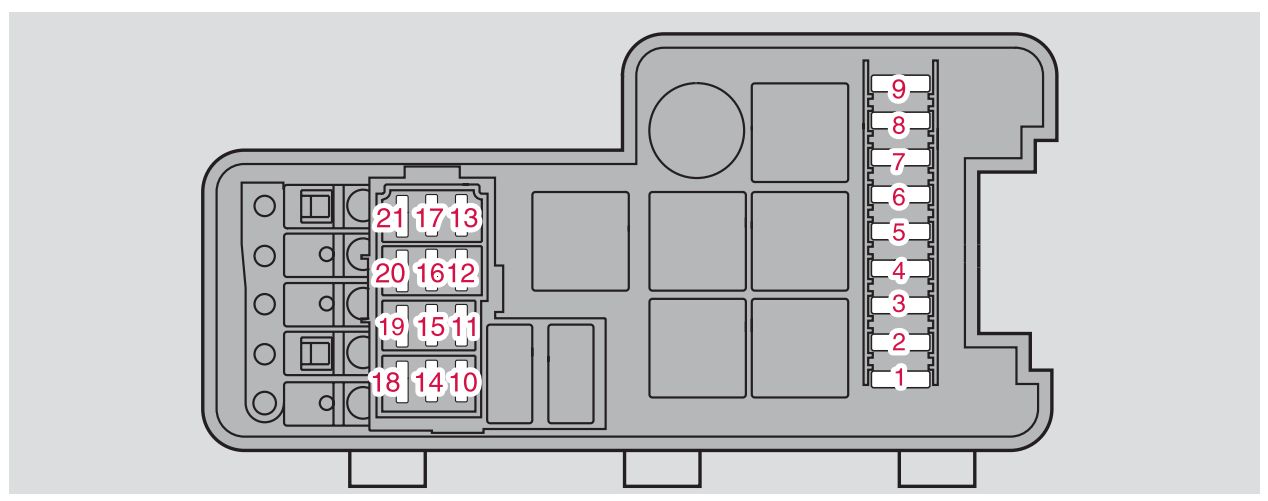

Skříňka relé / pojistky v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Přídavné světlomety (možnost)	20
6	Relé startovacího motoru	35
7	Stěrače	25
8	–	–
9	Palivové čerpadlo	15
10	Zapalovací cívky; Řídicí jednotka motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnostního proudění vzduchu.	15
13	Modul řízení škrticí klapky	10
14	Senzor vyhřívaného kyslíku	20
15	Ohřívač bloku; Elektromagnetické ventily.	10
16	Světlomet potkávacího světla na straně řidiče	20
17	Světlomety potkávacího světla na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	–	–

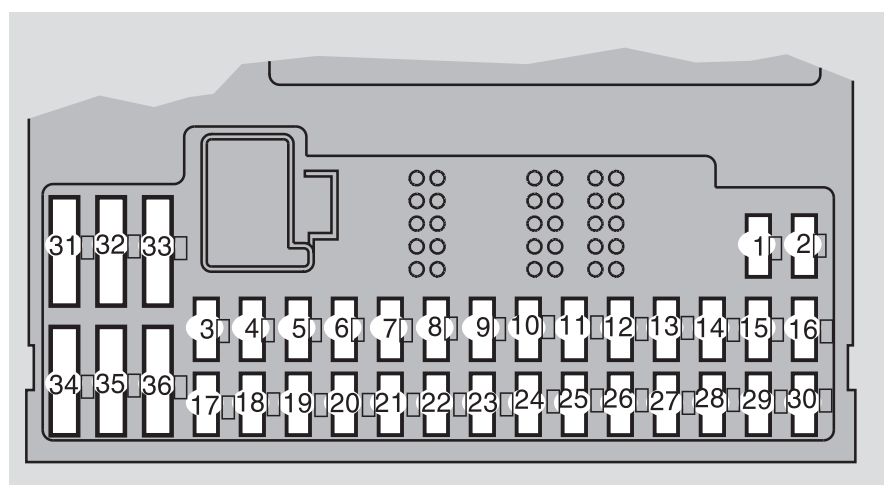

Pojistková skříňka v prostoru pro cestující, za plastovým panelem

Číslo	Popis	Ampéráž [A]
1	Vyhřívané sedadlo pro cestující (možnost)	15
2	Vyhřívané sedadlo řidiče (možnost)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna alarmu	5
9	Přerušit napájení spínače světla	5
10	Přístrojová deska; Systém klimatizace; Elektricky ovládané sedadlo řidiče (možnost).	10
11	12 V zásuvky – přední a zadní sedadla	15
12	–	–
13	–	–
14	Stěrače světlometů (S60 R)	15
15	ABS; STC/DSTC.	5
16	Posilovač řízení; Světlomety Active BiXenon (možnost).	10
17	Přední reflektor s omezeným světlem na straně řidiče (možnost).	7,5

18	Světlomet s tlumeným světlem přední strana cestujícího (možnost).	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Světlomety s dálkovým světlem strana řidiče	10
23	Světlomety s dálkovým světlem strana cestujícího	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky ovládané sedadlo cestujícího (možnost); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Vakuová pumpa	20
34	Čerpadlo ostřikovače předního skla; Stěrače světlometů (S60 R).	15
35	–	–
36	–	–

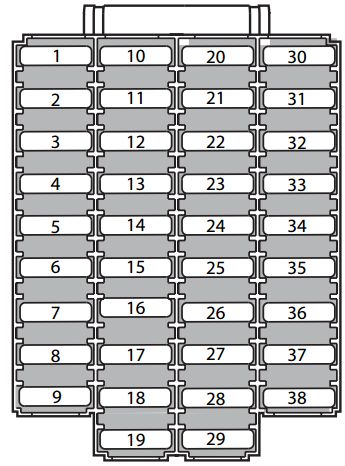

Pojistková skříňka na okraji přístrojové desky

Č.	Popis	Ampéráž [A]
1	Sedadlo řidiče s elektrickým ovládáním	25
2	Sedadlo spolujezdce s elektrickým ovládáním	25
3	Ventilátor systému klimatizace	30
4	Modul řízení – přední dveře spolujezdce	25
5	Modul řízení – dveře řidiče	25
6	Osvětlení stropu; Modul řízení horní elektrický.	10
7	Otevíratelná střecha (možnost)	15
8	Klíč na zapalování, systém SRS; Modul řízení motoru; Imobilizér; Modul řízení převodovky (modely R).	7,5
9	Diagnostika palubního systému; Spínač světel; Senzor úhlu řízení; Modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému	30
12	Displej navigačního systému (možnost)	10
13 – 38	–	–

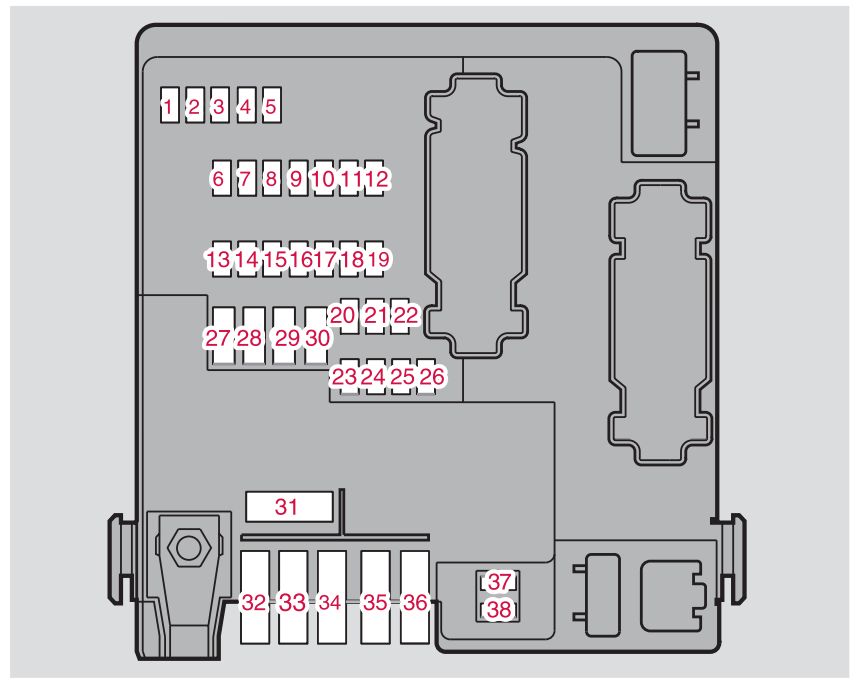

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampéráž [A]
1	Zpětné osvětlení	10
2	Osvětlení parkování, mlhová světla; Osvětlení motorového prostoru; Osvětlení registrační značky; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (možnost); Navigační systém (možnost).	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Napájení 12 V – zavazadlový prostor	15
9	Boční dveře pro cestující vzadu – ovládání oken, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání oken, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	–	–
20	Kabeláž přívěsu (15 vodičů) – možnost	20
21	–	–
22	–	–
23	Čtyřkolka	7,5
24	Systém odpružení Four-C (možnost)	15
25	–	–
26	Asistent parkování (možnost)	5
27	Hlavní pojistka: kabeláž přívěsu, FourC, asistence při parkování, čtyřkolka.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrová světla.	25
30	Osvětlení přívěsu na straně spolujezdce: parkovací světlo, brzdové světlo, mlhové světlo, směrové světlo.	25
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo S60 I (2007) – schéma pojistkové skříňky

Rok výroby: 2007.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 11 (zásuvky 12 V – přední a zadní sedadla) v pojistkové skříňce přístrojové desky pod volantem a pojistka č. 8 (zásuvka 12 V – zavazadlový prostor) v pojistkové skříňce zavazadlového prostoru.

Poloha pojistkové skříňky

1) Relé/pojistková skříňka v motorovém prostoru.

2) Pojistková skříňka v prostoru pro cestující pod volantem, za plastovým obložením.

3) Pojistková skříňka v prostoru pro cestující, na okraji přístrojové desky.

4) Pojistková skříňka se nachází za panelem na straně řidiče v prostoru pro nakládání.

Skříňka relé / pojistek v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	ABS	30
2	ABS	30
3	Stříkací zařízení světlometů (některé modely).	35
4	–	–
5	Přídavné světlomety (možnost)	20
6	Relé startovacího motoru	35
7	Stěrače	25
8	Palivové čerpadlo	15
9	Modul řízení převodovky (modely R).	15
10	Zapalovací cívky; Modul řízení motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnostního průtoku vzduchu.	15
13	Modul řízení škrticí klapky.	10
14	Senzor ohřívaného kyslíku	20
15	Ventilovaný ohřívač bloku; Elektromagnetické ventily.	10
16	Světlomet s tlumeným světlem na straně řidiče.	20
17	Světlomety s tlumeným světlem na straně spolujezdce.	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	–	–

Pojistková skříňka v prostoru pro cestující, za plastovým obložením

Č.	Popis	Ampéráž [A]
1	Vyhřívané sedadlo pro cestující (možnost)	15
2	Vyhřívané sedadlo řidiče (možnost)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna varování	5
9	Přerušení napájení spínače světla	5
10	Panel přístrojů; Systém klimatizace; Elektricky nastavitelné sedadlo řidiče (možnost).	10
11	12 V zásuvky – přední a zadní sedadla	15
12	–	–
13	–	–
14	Stěrače světlometů (S60 R)	15
15	ABS, STC / DSTC	5
16	Posilovač řízení; Světlomety Active BiXenon (možnost).	10
17	Přední potkávací světlomet na straně řidiče (možnost).	7,5

18	Světlomet s tlumeným světlem přední strana cestujícího (možnost).	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Světlomety dálkové strana řidiče	10
23	Světlomety dálkové strana cestujícího	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastavitelné sedadlo cestujícího (možnost); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo na ostřikování čelního skla; stěrače světlometů (S60 R).	15
35	–	–
36	–	–

Pojistková skříňka na okraji přístrojové desky

Č.	Popis	Ampéráž [A]
1	Sedadlo řidiče s elektrickým ovládáním (možnost).	25
2	Sedadlo spolujezdce s elektrickým ovládáním (možnost).	25
3	Ventilátor systému klimatizace	30
4	Modul řízení – přední dveře spolujezdce.	25
5	Modul řízení – dveře řidiče.	25
6	Osvětlení stropu; Modul řízení horní elektrický.	10
7	Otevíratelná střecha (možnost)	15
8	Klíč na zapalování, systém SRS; Modul řízení motoru; Imobilizér; Modul řízení převodovky (modely R).	7,5
9	Diagnostika palubního systému; Spínač světel; Senzor úhlu řízení; Modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému (možnost).	30
12	Displej navigačního systému (možnost).	10
13 – 38	–	–

Pojistky v zavazadlovém prostoru

Číslo	Popis	Ampéráž [A]
1	Světlomety rezervy	10
2	Světlomety parkování, mlhová světla; Osvětlení motorového prostoru; Osvětlení registrační značky; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (možnost); Navigační systém (možnost).	7,5
7	Kabeláž přívěsu (30 vodičů)	15
8	Přípojka 12 V – prostor pro cestující	15
9	Boční dveře zadního cestujícího – zdvih skla, funkce deaktivace skla.	20
10	Zadní dveře na straně řidiče – zdvih skla, funkce deaktivace skla.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Výklopné opěrky hlavy	15
20	Kabeláž přívěsu (15 vodičů) – možnost	20
21	–	–
22	–	–
23	Čtyřkolka	7,5
24	Systém odpružení Four-C (možnost)	15
25	–	–
26	Asistent parkování (možnost)	5
27	Hlavní pojistka: kabeláž přívěsu, FourC, asistence při parkování, čtyřkolka.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrovky.	25
30	Osvětlení přívěsu na straně cestujících: parkovací světlo, brzdové světlo, mlhové světlo, směrovka.	25
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo S60 I (2008) – schéma pojistky

Rok výroby: 2008.

Pojistky zásuvky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 11 (zásuvky 12 V – přední a zadní sedadla) v pojistkové skříňce přístrojové desky pod volantem a pojistka č. 8 (zásuvka 12 V – zavazadlový prostor) v pojistkové skříňce zavazadlového prostoru.

Poloha pojistkové skříňky

1) Relé/pojistky v motorovém prostoru.

2) Pojistková skříňka v kabině pod volantem, za plastovým panelem.

3) Pojistková skříňka v kabině, na okraji přístrojové desky.

4) Pojistková skříňka se nachází za panelem na straně řidiče v prostoru pro nakládání.

Prostor relé / pojistky v motorovém prostoru

Číslo	Popis	Ampéráž [A]
1	ABS	30
2	ABS	30
3	Ostřikovač světlometů (některé modely)	35
4	–	–
5	Přídavné světlomety (možnost)	20
6	Relé motorku na startování	35
7	Stírací lišty stěrače	25
8	Palivové čerpadlo	15
9	–	–
10	Zapalovací cívky, řídicí jednotka motoru	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnostního průtoku vzduchu.	15
13	Modul řízení škrticí klapky	10
14	Senzor ohřívaného kyslíku	20
15	Větraný ohřívač bloku; Elektromagnetické ventily.	10
16	Světlomet s tlumeným světlem na straně řidiče	20
17	Světlomety s tlumeným světlem na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	–	–

Pojistková skříňka v kabině, za plastovým panelem

Č.	Popis	Ampéráž [A]
1	Vyhřívané sedadlo pro cestující (možnost)	15
2	Vyhřívané sedadlo pro řidiče (možnost)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Siréna na varování	5
9	Přerušení napájení spínače světla	5
10	Panel přístrojů; Systém klimatizace; Elektricky nastavitelné sedadlo pro řidiče (možnost).	10
11	12 V zásuvky; Zapalovač cigaret předních a zadních sedadel	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Posilovač řízení; Světlomety Active BiXenon (možnost)	10
17	Přední potkávací světlomet na straně řidiče (možnost)	7,5

18	Světlomet s tlumeným světlem přední strana cestujícího (možnost)	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Světlomety s dálkovým světlem strana řidiče	10
23	Světlomety s dálkovým světlem strana cestujícího	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastavitelné sedadlo pro cestujícího (možnost); Audio systém.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo ostřikovače čelního skla	15
35	–	–
36	–	–

Pojistková skříňka na okraji přístrojové desky

Č.	Popis	Ampéráž [A]
1	Elektricky nastavitelné sedadlo řidiče (možnost)	25
2	Elektricky nastavitelné sedadlo spolujezdce (možnost)	25
3	Ventilátor systému klimatizace	30
4	Modul řízení – přední dveře spolujezdce	25
5	Modul řízení – dveře řidiče	25
6	Osvětlení stropu; Elektrický horní modul řízení.	10
7	Otevírací střecha (možnost)	15
8	Klíč na zapalování; Systém SRS; Modul řízení motoru; Imobilizér.	7,5
9	Diagnostika palubního systému; Spínač světel; Senzor úhlu řízení; Modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému (možnost)	30
12	Displej navigačního systému (možnost)	10
13 – 38	–	–

Pojistky v zavazadlovém prostoru

Č.	Popis	Ampéráž [A]
1	Zpětná světla	10
2	Parkovací světla; Mlhová světla; Osvětlení motorového prostoru; Osvětlení SPZ; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (možnost); Navigační systém (možnost).	7,5
7	Kabeláž přívěsu (30 vodičů) – možnost	15
8	Napájení 12 V – prostor pro cestující	15
9	Boční dveře zadního spolujezdce – ovládání oken, funkce deaktivace okna.	20
10	Zadní dveře na straně řidiče – ovládání oken, funkce deaktivace okna.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Sklopné opěrky hlavy	15
20	Zapojení přívěsu (15 vodičů) – možnost	20
21	–	–
22	–	–
23	Čtyřkolový pohon	7,5
24	Systém odpružení Four-C (možnost)	15
25	–	–
26	Asistent parkování (možnost)	5
27	Hlavní pojistka: zapojení přívěsu, Four-C, asistence při parkování, čtyřkolový pohon.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrovky	25
30	Osvětlení přívěsu na straně spolujezdce: parkovací světlo, brzdové světlo, mlhové světlo, směrovka.	25
31	Hlavní pojistka: pojistky 37 a 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo S60 I (2009) – schéma pojistkové skříňky

Rok výroby: 2009.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 11 (zásuvky 12 V – přední a zadní sedadla) v pojistkové skříňce přístrojové desky pod volantem a pojistka č. 8 (zásuvka 12 V – zavazadlový prostor) v pojistkové skříňce zavazadlového prostoru.

Poloha pojistkové skříňky

1) Relé/pojistková skříňka v motorovém prostoru.

2) Pojistková skříňka v kabině pod volantem, za plastovým panelem.

3) Pojistková skříňka v kabině, na okraji přístrojové desky.

4) Pojistková skříňka se nachází za panelem na straně řidiče v prostoru pro náklad.

Skříňka relé / pojistek v motorovém prostoru

Č.	Popis	Ampéráž [A]
1	ABS	30
2	ABS	30
3	Odtok vody z světlometů (některé modely)	35
4	–	–
5	Přídavné světlomety (možnost)	20
6	Relé motoru startování	35
7	Stěrače	25
8	Čerpadlo paliva	15
9	–	–
10	Zapalovací cívky; Modul řízení motoru.	20

11	Senzor pedálu akcelerátoru; Kompresor klimatizace; Ventilátor e-box.	10
12	Modul řízení motoru; Vstřikovače paliva; Senzor hmotnostního proudění vzduchu.	15
13	Modul řízení škrticí klapky	10
14	Senzor ohřívaného kyslíku	20
15	Ohřívač bloku motoru; Elektromagnetické ventily.	10
16	Světlomet s tlumeným světlem na straně řidiče	20
17	Světlomety s tlumeným světlem na straně spolujezdce	20
18	–	–
19	Napájení modulu řízení motoru; Relé motoru.	5
20	Parkovací světla	15
21	Čerpadlo vakuum	20

Pojistková skříňka v kabině, za plastovým panelem

Č.	Popis	Ampéráž [A]
1	Vyhřívané sedadlo pro cestující (možnost)	15
2	Vyhřívané sedadlo pro řidiče (možnost)	15
3	Klaksón	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Varovná siréna (možnost)	5
9	Přerušte napájení spínače světla	5
10	Přístrojová deska; Systém klimatizace; Elektricky nastavitelné sedadlo řidiče (možnost).	10
11	12 V zásuvky – přední a zadní sedadla, Zapalovač cigaret.	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Posilovač řízení; Světlomety Active BiXenon (možnost).	10
17	Přední reflektor s tlumeným světlem na straně řidiče (možnost).	7,5

18	Světlomet s tlumeným světlem na straně cestujícího (možnost).	7,5
19	–	–
20	–	–
21	Modul řízení převodovky; Zámek zpátečky (M66).	10
22	Světlomety s dálkovým světlem na straně řidiče	10
23	Světlomety s dálkovým světlem na straně cestujícího	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Elektricky nastavitelné sedadlo pro cestujícího (možnost); Audio systém.	5
29	Čerpadlo paliva	7,5
30	–	–
31	–	–
32	–	–
33	Čerpadlo podtlaku	20
34	Čerpadlo ostřikovače předního skla	15
35	–	–
36	–	–

Pojistková skříňka na okraji přístrojové desky

Č.	Popis	Ampéráž [A]
1	Sedadlo řidiče s elektrickým ovládáním (možnost).	25
2	Sedadlo spolujezdce s elektrickým ovládáním (možnost).	25
3	Ventilátor systému klimatizace	30
4	Modul řízení – dveře spolujezdce vpředu	25
5	Modul řízení – dveře řidiče	25
6	Osvětlení stropu; Modul řízení horní elektrický.	10
7	Otevíratelná střecha (možnost)	15
8	Klíč na zapalování; Systém SRS; Modul řízení motoru; Imobilizér.	7,5
9	Diagnostika na palubě; Spínač světel; Senzor úhlu řízení; Modul řízení na volantu.	5
10	Audio systém	20
11	Zesilovač audio systému (možnost)	30
12	Displej navigačního systému (možnost)	10
13 – 38	–	–

Pojistky v zavazadlovém prostoru

Č.	Popis	Ampéráž [A]
1	Zpětná světla	10
2	Parkovací světla, mlhová světla; Osvětlení motorového prostoru; Osvětlení registrační značky; Brzdová světla.	20
3	Modul řízení příslušenství	15
4	–	–
5	Elektronický modul zadní	10
6	CD měnič (možnost); Navigační systém (možnost).	7,5
7	Kabeláž přívěsu (30 vodičů) – možnost	15
8	Napájení 12 V – prostor pro cestující	15
9	Zadní dveře na straně spolujezdce – ovládání oken, funkce deaktivace skla.	20
10	Zadní dveře na straně řidiče – ovládání oken, funkce deaktivace skla.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Audio příslušenství	5
18	–	–

19	Sklopné opěrky hlavy	15
20	Zapojení přívěsu (15 vodičů) – možnost	20
21	–	–
22	–	–
23	Čtyřkolový pohon	7,5
24	Systém odpružení Four-C (možnost)	15
25	–	–
26	Asistent parkování (možnost)	5
27	Hlavní pojistka: zapojení přívěsu, FourC, asistence při parkování, čtyřkolový pohon.	30
28	Centrální zamykání	15
29	Osvětlení přívěsu na straně řidiče: parkovací světla, směrovky (možnost).	25
30	Osvětlení přívěsu na straně spolujezdce: parkovací světlo, brzdové světlo, mlhové světlo, směrovka (možnost).	25
31	Hlavní pojistka: pojistky 37 a 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Vyhřívané zadní sklo	20
38	Vyhřívané zadní sklo	20

Volvo S60 II (2010-2011) – schéma pojistkové skříňky

Rok výroby: 2010, 2011.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 22 (zásuvky 12 V v tunelové konzoli) v pojistkové skříňce „A“ pod odkládací schránkou a pojistka č. 7 (zásuvka 12 V vzadu) v pojistkové skříňce zavazadlového prostoru.

Poloha pojistkové skříňky

1) Motorový prostor

2) Pod odkládací schránkou pojistková skříňka A (všeobecné pojistky)
3) Pod odkládací schránkou pojistková skříňka B (pojistky řídicího modulu)

Nachází se pod potahem.

4) Zavazadlový prostor

Nachází se za čalouněním na levé straně zavazadlového prostoru.

5) Studená zóna v motorovém prostoru (pouze Start/Stop)

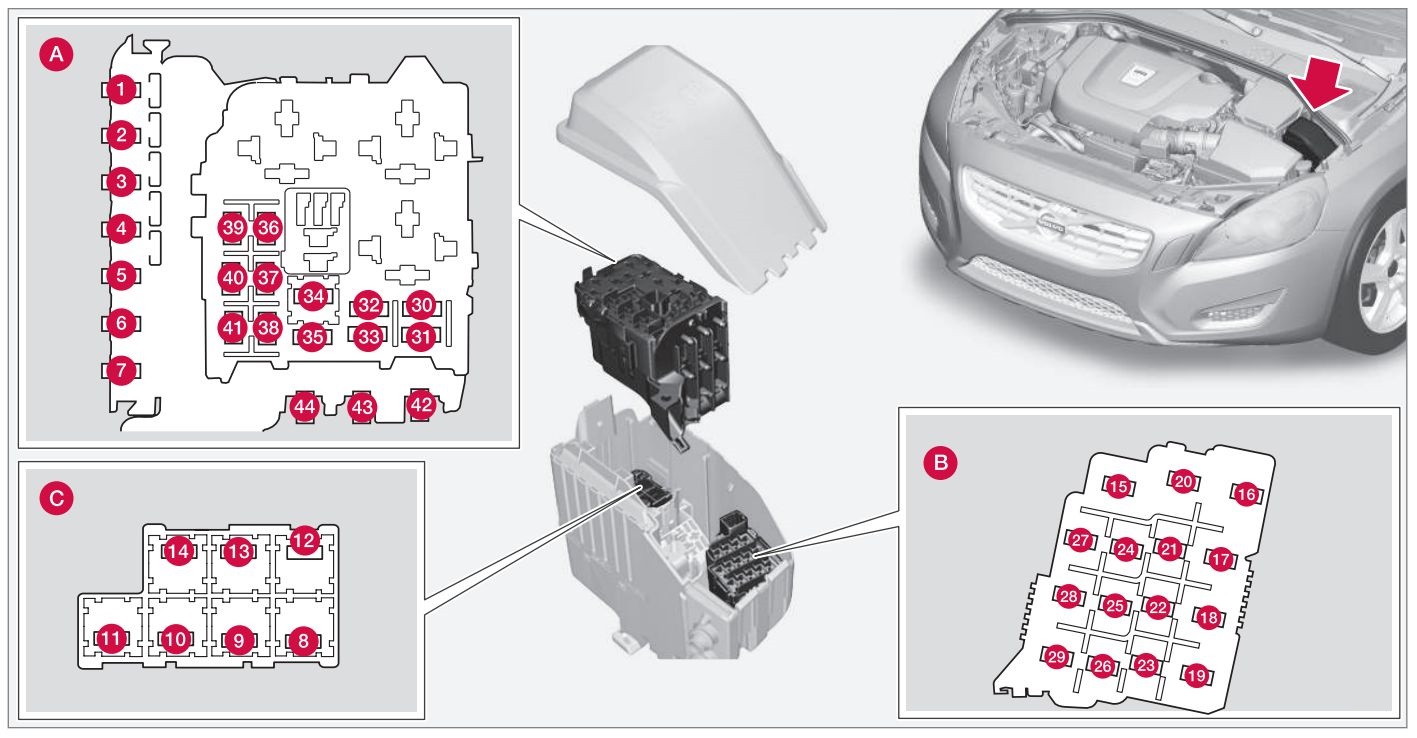

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Č.	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo *	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů *	10
17	Centrální elektrický modul	20
18	Napájení ABS 15	5
19	Rychlost závislá síla řízení *	5
20	Modul řízení motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky pro stěrač *	10

22	Čerpadlo podtlaku I5T	5
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Přídavné světlomety *	20
29	Klaksón	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení – automatická převodovka.	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé startovacího motoru	30
35	Cívky zapalování	20
36	Modul řízení motoru (ECM); Hlava škrticí klapky.	10
37	–	–
38	Ventily motoru	10
39	EVAP; Vyhřívaná lambda sonda; Vstřikování paliva.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulické posilování řízení	100

Pojistky – prostor pro cestující

Pojistková skříňka A: Všeobecné pojistky

Pojistková skříňka B: Pojistky modulu řízení

Poloha: pojistková skříňka A

Č.	Popis	Ampéráž [A]
1	Automatický spínač – systém Infotainment.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Přístup bez klíče* (madla dveří)	5
7	–	–
8	Ovládání v dveřích řidiče	20
9	Ovládací prvky v dveřích spolujezdce	20
10	Ovládací prvky v zadních pravých dveřích spolujezdce.	20
11	Ovládací prvky v zadních levých dveřích spolujezdce.	20
12	Přístup bez klíče*	7,5
13	Sedadlo řidiče s pohonem*	20
14	Elektrické přední sedadlo spolujezdce*.	20

15	Sklopné opěrky hlavy	15
16	Modul řízení Infotainment	5
17	Audio-navigační systém; Displej navigačního systému*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrická střecha*; Osvětlení kaluže; Senzor klimatizačního systému.	5
22	12 V zásuvky.	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce).	15
24	Vyhřívané zadní sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané zadní sedadlo spolujezdce (pravé) *.	15
27	Vyhřívané zadní sedadlo spolujezdce (levé).	15
28	Asistent parkování *; Navigační systém Volvo *; Parkovací kamera *.	5
29	Modul řízení pohonu všech kol *	15
30	Aktivní rámový systém *	10

Poloha: pojistková skříňka B

Č.	Popis	Ampéráž [A]
1	–	–
2	–	–
3	Dodatečné přední osvětlení; Elektrická sedadla *.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi *.	10
6	Dodatečné osvětlení; Senzor deště *.	7,5
7	Modul volantu	7,5
8	Centrální zamykání zadních dveří a dvířek nádrže	10
9	Stěrač	15
10	Stříkací systém předního čelního skla	15
11	Otevřený zavazadlový prostor	10

12	–	10
13	Čerpadlo paliva	20
14	Dálkový přijímač klíče; Alarm; Systém klimatizace.	5
15	Blokování řízení	15
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti cestujícího.	10
19	Přední adaptivní radar s tempomatem *	5
20	Pedál akcelerátoru; Elektrická zpětná zrcátka; Vyhřívaná zadní sedadla *.	7,5
21	Systém Infotainment; CD přehrávač a rádio.	–
22	Brzdová světla	5
23	Aktuátor otevírací střechy *	20
24	Imobilizér	5

Pojistky – oblast nákladu

Číslo	Popis	Ampéráž [A]
1	Brzda parkování elektrická (levá strana)	30
2	Brzda parkování elektrická (pravá strana)	30
3	Zadní sklo vyhřívané	30
4	Vývody pro přívěs 2 *	15
5	–	–
6	Vývody 12 V v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Vývody pro přívěs 1 *	40
12	–	–

Volvo S60 II (2012) – schéma pojistky

Rok výroby: 2012.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 22 (zásuvky 12 V ve středové konzole) v pojistkové skříňce „A“ pod odkládací schránkou a pojistka č. 7 (zásuvka 12 V vzadu) v pojistkové skříňce zavazadlového prostoru.

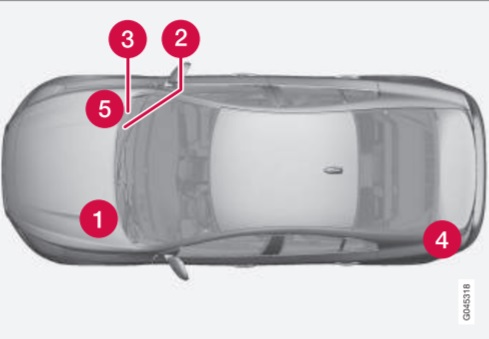

Poloha pojistkové skříňky

1) Motorový prostor

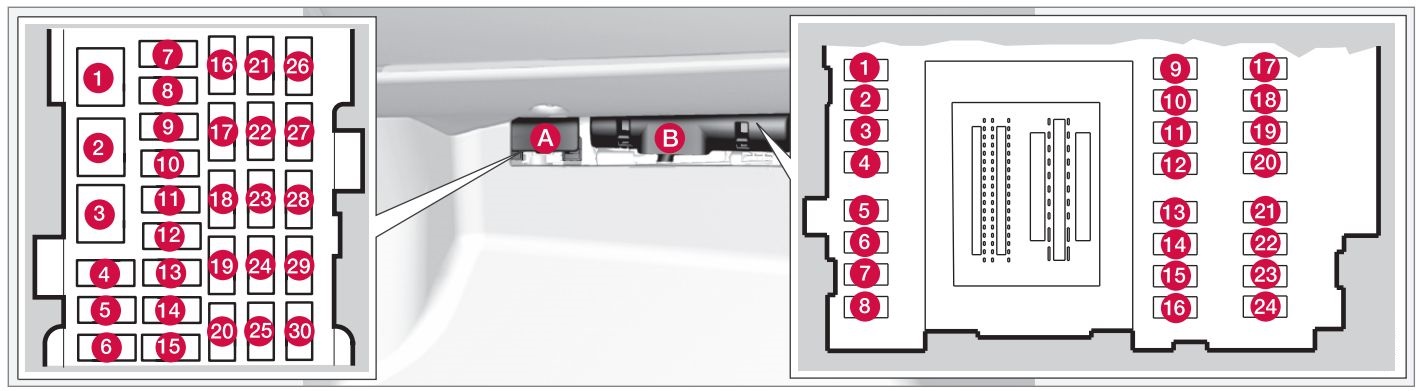

2) Pod odkládací schránkou pojistková skříňka A (všeobecné pojistky)
3) Pod odkládací schránkou pojistková skříňka B (pojistky řídicího modulu)

Nachází se pod potahem.

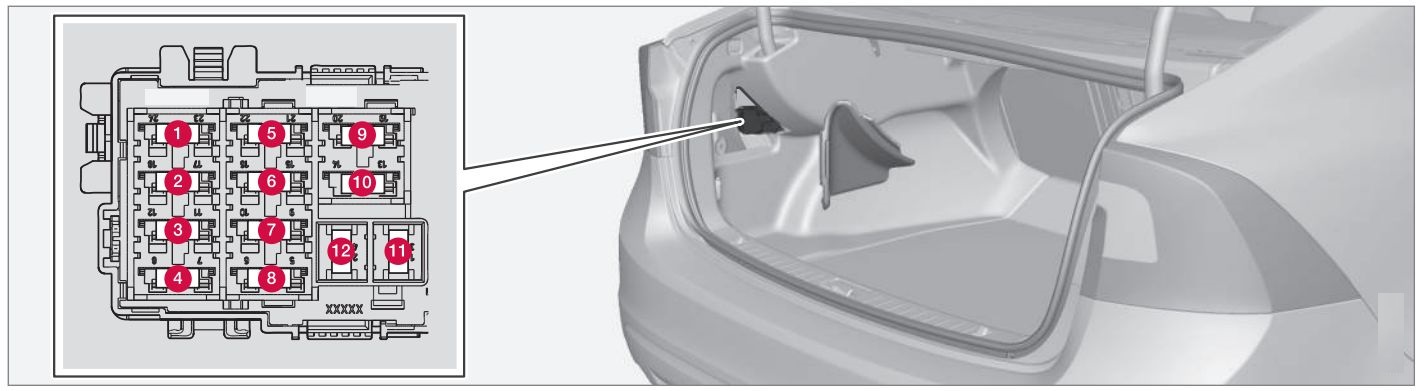

4) Zavazadlový prostor

Nachází se za čalouněním na levé straně zavazadlového prostoru.

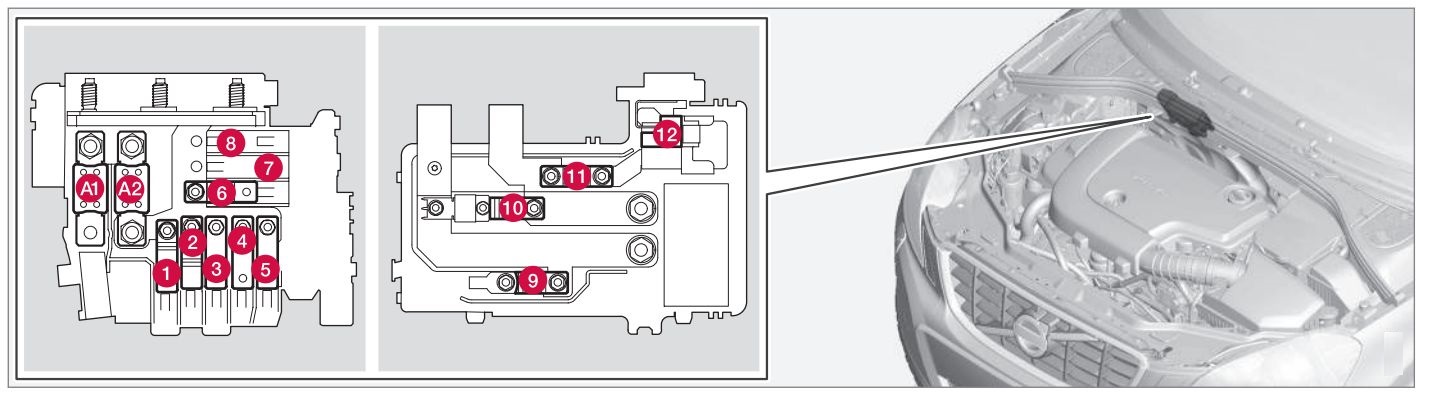

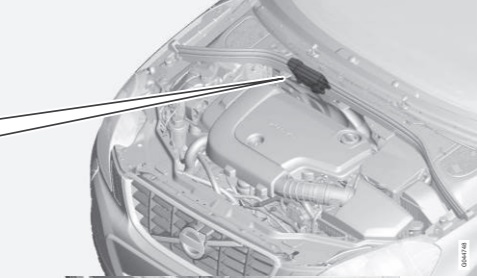

5) Studená zóna v motorovém prostoru (pouze Start/Stop)

Pojistky – motorový prostor

A – Horní prostor motoru

B – Přední prostor motoru

C – Dolní prostor motoru

Č.	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Rychlostně závislé posilování řízení*	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky stěračů*	10
22	Podtlakové čerpadlo (motor 5 válců)	5

23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Přídavné světlomety*	20
29	Klaksón	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení – automatická převodovka.	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé startovacího motoru	30
35	Cívky zapalování	20
36	Modul řízení motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Modul řízení motoru.	15
38	Kompresor klimatizace; Ventily motoru; Modul řízení motoru (6 válců); Solenoidy (pouze 6 válců bez turba); Senzor hmotnosti vzduchu (pouze 5 válců).	10
39	Ventil EVAPl Sonda lambda vyhřívaná.	15
40	Čerpadlo podtlaku; Ventilátor vyhřívání bloku (motor 5 válců)	10
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	60 (motor 5 válců)
		80 (motor 6 válců)
44	Elektrohydraulický posilovač řízení	100
* – Možnost / dodatečné vybavení, pro další informace, viz Úvod

Pojistky – přihrádka odkládací schránky

Pojistková skříňka A: Pojistky generální

Pojistková skříňka B: Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Č.	Popis	Ampéráž [A]
1	Automatický spínač – systém Infotainment	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Přístup bez klíče* (madla dveří)	5
7	–	–
8	Ovládání v dveřích řidiče	20
9	Ovládací prvky v dveřích cestujícího	20
10	Ovládací prvky v zadních pravých dveřích cestujícího.	20
11	Ovládací prvky v zadních levých dveřích cestujícího.	20
12	Přístup bez klíče*	7,5
13	Elektrická sedačka řidiče*	20
14	Elektrická sedačka předního cestujícího*.	20

15	Sklopné opěrky hlavy zadních sedadel	15
16	Modul řízení Infotainment	5
17	Audio-navigační systém Rádiová satelitní Sirius*.	10
18	systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrické panoramatické střešní okno* Osvětlení podlahy; senzor klimatizačního systému.	5
22	12 V zásuvky.	15
23	Zadní vyhřívané sedadlo* (strana spolujezdce).	15
24	Zadní vyhřívané sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče *	15
28	Asistent parkování*; modul řízení tažného zařízení*; kamera asistenta parkování*; Systém informací o mrtvém úhlu (BLIS)*.	5
29	Modul řízení pohonu všech kol*	15
30	Aktivní systém odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéráž [A]
1	–	–
2	–	–
3	Dodatečné osvětlení vpředu; ovládání okna v dveřích řidiče; Sedadla s elektrickým nastavením*; Systém bezdrátového ovládání HomeLink®*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*	10
6	Dodatečné osvětlení; Senzor deště.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	–	–
10	Stříkací tryska čelního skla	15
11	Zavazadlový prostor otevřený	10

12	–	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm; Diagnostický systém palubního počítače.	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Systém varování před kolizí*	5
20	Pedál akcelerátoru; Funkce automatického zatmění zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Aktuátor otevírací střechy *	20
24	Imobilizér	5

Pojistky – prostor pro cestující

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Přípojky pro přívěs 2*	15
5	–	–
6	Přípojky 12 V v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojky pro přívěs 1*	40
12	–	–

Volvo S60 II (2013) – schéma pojistkové skříňky

Rok výroby: 2013.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S60 (2013) je pojistka 22 v pojistkové skříňce v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Servoriadenie závislé od rychlosti*	5
20	Modul řízení motoru (ECM); Převody; SRS.	10
21	Vyhřívané trysky*	10
22	Podtlakové čerpadlo (motor 5 válců)	5

23	Osvětlovací deska	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Přídavná světla*	20
29	Klaksón	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení – automatická převodovka	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé startovacího motoru	30
35	Zapalovací cívky	20
36	Modul řízení motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Modul řízení motoru.	15
38	Kompresor klimatizace; Ventily motoru; Modul řízení motoru (6 válců); Solenoidy (pouze 6 válců bez turba); Senzor hmotnosti vzduchu (pouze 5 válců).	10
39	Ventil EVAP; Ohřívaný lambda senzor.	15
40	Čerpadlo na vakuum; Vytápění ventilátoru olejové vany (motor 5 válců).	10
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	60 (5 válců)
		80 (6 válců)
44	Elektrohydraulický posilovač řízení	100
* – Možnost/doplňkové vybavení

Pojistky – přihrádka odkládací schránky

Pojistková skříňka A : Pojistky generální

Pojistková skříňka B : Pojistky modulu řídicí jednotky

Poloha: pojistková skříňka A

Č.	Popis	Ampéráž [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Přístup bez klíče* (madla dveří)	5
7	–	–
8	Ovládání v dveřích řidiče	20
9	Ovládací prvky v dveřích spolujezdce	20
10	Ovládací prvky v zadních pravých dveřích spolujezdce.	20
11	Ovládací prvky v zadních levých dveřích spolujezdce.	20
12	Přístup bez klíče*	7,5
13	Sedadlo řidiče s elektrickým nastavením*	20
14	Sedadlo předního spolujezdce s elektrickým nastavením*.	20

15	Stříkací trysky předního skla	25
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrický panoráma*; Osvětlení kaluže; Senzor systému klimatizace.	5
22	12 V zásuvka; zapalovač cigaret.	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce).	15
24	Vyhřívané zadní sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera asistenta parkování*; Systém informací o mrtvém úhlu (BLIS)*.	5
29	Modul řízení pohonu všech kol*	15
30	Aktivní systém odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampér [A]
1	–	–
2	–	–
3	Přídavné osvětlení vpředu; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*; Systém bezdrátového ovládání HomeLink®*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat, upozornění na kolizi*.	10
6	Přídavné osvětlení; Senzor deště.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	–	–
10	Ostřikovač předního čelního skla	15
11	Zavazadlový prostor – otevření	10

12	Elektricky sklopné opěrky hlavy*	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizačního systému; Senzor pohybu alarmu*.	5
15	–	–
16	Alarm; Diagnostický systém palubního počítače.	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Systém varování před kolizí*	5
20	Pedál akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Pohon otevírací střechy*	20
24	Imobilizér	5

Pojistky – prostor pro cestující/zavazadlový prostor

Č.	Popis	Ampér [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Zásuvka pro přívěs 2*	15
5	–	–
6	Zásuvka 12 V v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka pro přívěs 1*	40
12	–	–

Volvo S60 II (2014) – schéma pojistkové skříně

Rok výroby: 2014.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo S60 (2014) je pojistka 22 v pojistkové skříni v odkládací schránce.

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Č.	Popis	Ampér [A]
1	Jistič	50
2	Jistič	50
3	Jistič	60
4	Jistič	60
5	Jistič	60
6	–	–
7	–	–
8	Přední čelní sklo* – strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	Přední čelní sklo* – strana spolujezdce	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovač světlometů	20
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Posilovač řízení závislý na rychlosti*	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky*	10
22	Podtlakové čerpadlo (motor 5 válců)	5
23	Osvětlovací panel	5

24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříň motorový prostor	5
28	Přídavné světlomety*	20
29	Klaxon	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení – automatická převodovka	15
32	Kompresor klimatizace (neplatí pro motory 4 válce).	15
33	Cívky relé	5
34	Relé startéru	30
35	Zapalovací cívky	20
36	Modul řízení motoru	10
37	Systém vstřikování; Senzor hmotnosti vzduchu; Modul řízení motoru.	15
38	Kompresor klimatizace; Ventily motoru; Modul řízení motoru (6 válců); Solenoidy (pouze 6 válců bez turba); Senzor hmotnosti vzduchu (pouze 5 válců).	10
39	Ventil EVAP; Vyhřívaná lambda sonda.	15
40	Vakuové čerpadlo; Ventilátor vyhřívání bloku (motor 5 válců).	10
41	Detekce úniků paliva	5
42	–	–
43	Ventilátor chlazení	60 (5 válců)
		80 (6 válců)
44	Elektromechanický posilovač řízení	100
* – Možnost / dodatečné vybavení
A – Tato poloha není používána ve vozidlech s volitelnou funkcí Start/Stop

Pojistky – odkládací schránka

Pojistková skříňka A: Obecné pojistky

Pojistková skříňka B: Pojistky řídicího modulu

Poloha: pojistková skříňka A

Č.	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	Ostřikovače předního čelního skla	25
3	–	–
4	–	–
5	–	–
6	Bezklíčový přístup* (kliky dveří)	5
7	–	–
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v pravých zadních dveřích spolujezdce.	20
11	Ovládací prvky v levých zadních dveřích spolujezdce.	20
12	Bezklíčový přístup*	7,5
13	Sedadlo řidiče s pohonem*	20
14	Přední sedadlo spolujezdce elektricky ovládané*.	20

15	Ostřikovače předního skla	25
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free sada	5
20	–	–
21	Elektrická panoramatická*; Osvětlení v rámu dveří; Senzor klimatizačního systému.	5
22	12 V zásuvka v konzole mezi sedadly	15
23	Zadní vyhřívané sedadlo* (strana spolujezdce).	15
24	Zadní vyhřívané sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Parkovací asistent*; Modul řízení tažného zařízení*; Kamera parkovacího asistenta*; Systém informací o mrtvém úhlu (BLIS)*.	5
29	Modul řízení pohonu všech kol*	15
30	Aktivní systém podvozku*	10

Poloha: pojistková skříňka B

Č.	Popis	Ampér [A]
1	–	–
2	–	–
3	Přídavné osvětlení vpředu; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*; systém bezdrátového ovládání HomeLink®*.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat, varování před kolizí*.	10
6	Přídavné osvětlení; Senzor deště.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	Vyhřívaný volant*	15
10	Vyhřívané čelní sklo*	15
11	Otevření zavazadlového prostoru	10

12	Elektricky sklopné opěrky hlavy*	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Systém varování před kolizí*	5
20	Pedál akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	–	–
22	Brzdová světla	5
23	Pohon otevírací střechy*	20
24	Imobilizér	5

Pojistky – prostor pro cestující/zavazadlový prostor

Č.	Popis	Ampér [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Zásuvka pro přívěs 2*	15
5	–	–
6	Zásuvka 12 V v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka pro přívěs 1*	40
12	–	–

Volvo S60 II (2015) – schéma pojistky

Rok výroby: 2015.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 22 (zásuvky 12 V ve středové konzole) v pojistkové skříni „A“ pod odkládací schránkou a pojistka č. 7 (zásuvka 12 V vzadu) v pojistkové skříni zavazadlového prostoru.

Poloha pojistkové skříně

1) Motorový prostor

2) Pod odkládací schránkou pojistková skříňka A (obecné pojistky)
3) Pod odkládací schránkou pojistková skříňka B (pojistky řídicího modulu)

Nachází se pod potahem.

4) Zavazadlový prostor

Nachází se za čalouněním na levé straně zavazadlového prostoru.

5) Studená zóna v motorovém prostoru (pouze Start/Stop)

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Č.	Popis	Ampér [A]
1	Automatický spínač: elektrický centrální modul pod odkládací schránkou A	50
2	Automatický spínač: elektrický centrální modul pod odkládací schránkou.	50
3	Automatický spínač: elektrický centrální modul v zavazadlovém prostoru A.	60
4	Automatický spínač: elektrický centrální modul pod odkládací schránkou A.	60
5	Automatický spínač: elektrický centrální modul pod odkládací schránkou A.	60
6	–	–
7	–	–
8	Přední sklo* – strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému A	40
12	Přední sklo* – strana spolujezdce	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovač světlometů	20
16	Aktivní vyrovnávání světlometů*	10
17	Elektrický centrální modul (pod odkládací schránkou)	20
18	ABS	5
19	Regulovatelná síla řízení*	5
20	Modul řízení motoru (ECM); převodovka; SRS	10
21	Vyhřívané trysky ostřikovačů skel*	10
22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–

26	–	–
27	Cívky relé	5
28	Přídavné světlomety*	20
29	Klaxon	15
30	Cívky relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (neplatí pro motory se 4 válci)	15
33	Cívky relé klimatizace; Cívky relé v chladné zóně motorového prostoru pro Start/Stop.	5
34	Relé startéru A	30
35	Řídicí jednotka motoru (motory se 4 válci) Zapalovací cívky (motory s 5-/6 válci); Kondenzátor (motory s 6 válci).	20
36	Řídicí jednotka motoru (motory se 4 válci)	20
	Řídicí jednotka motoru (motory s 5 válci)	10
37	Motory se 4 válci: Měřič hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory s 5-/6 válci: Systém vstřikování;. Měřič hmotnosti vzduchu (pouze motory s 6 válci); Řídicí jednotka motoru.	15
38	Kompresor klimatizace (motory s 5-/6 válci); Ventily motoru; Řídicí jednotka motoru (motory s 6 válci); Solenoidy (pouze 6 válců bez turba); Měřič hmotnosti vzduchu (pouze 6 válců).	10
	Ventily motoru; Olejové čerpadlo; Lambda sonda vyhřívaná centrálně (motory se 4 válci).	15
39	Lambda sondy vyhřívané přední, zadní (motory se 4 válci); Ventil EVAP (motory s 5-/6 válci); Vyhřívané kyslíkové senzory (motory s 5-/6 válci).	15
40	Olejové čerpadlo (automatická převodovka); Vyhřívač bloku (motory s 5 válci)	10
	Zapalovací cívky	15
41	Detekce úniků paliva (motory s 5-/6 válci); Řídicí jednotka mřížky chladiče (motory s 5 válci).	5
	Detekce úniků paliva; Elektromagnet klimatizace (motory se 4 válci).	7,5
42	Čerpadlo chladicí kapaliny (motory se 4 válci)	50
43	Ventilátor chlazení	60 (4-/5 válců)
		80 (6 válců)
44	Posilovač řízení	100
* – Možnost / dodatečné vybavení
A – Tato poloha není používána ve vozidlech s volitelnou funkcí Start/Stop.

Pojistky – prostor pro cestující

Schéma pojistek A:

Obecné pojistky

Schéma pojistek B:

Pojistky řídicí jednotky

Poloha: schéma pojistek A

Č.	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	Ostřikovač čelního skla	25
3	–	–
4	–	–
5	–	–
6	Bezklíčový přístup* (kliky dveří)	5
7	–	–
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích cestujícího	20
10	Ovládací prvky v zadních dveřích pravého cestujícího	20
11	Ovládací prvky v zadních dveřích levého cestujícího	20
12	Bezklíčový přístup*	7,5
13	Sedadlo řidiče s pohonem*	20
14	Sedadlo předního cestujícího elektricky ovládané*	20

15	–	–
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free sada	5
20	–	–
21	Elektrická střecha* Osvětlení kaluže; Senzor systému klimatizace.	5
22	12 V zásuvky v konzole mezi sedadly	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce).	15
24	Vyhřívané zadní sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Parkovací asistent*, Modul řízení tažného zařízení*, Kamera parkovacího asistenta* Systém informací o mrtvém úhlu (BLIS)*	5
29	Modul řízení pohonu všech kol*	15
30	Aktivní systém podvozku*	10

Poloha: schéma pojistek B

Č.	Popis	Ampér [A]
1	–	–
2	–	–
3	Přídavné osvětlení vpředu; Ovládání okna ve dveřích řidiče; Sedadlo(a) s elektrickým nastavením*; Systém bezdrátového ovládání HomeLink®*.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat, varování před kolizí*.	10
6	Přídavné osvětlení; Senzor deště.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže.	10
9	Vyhřívaný volant elektricky*	15
10	Vyhřívané čelní sklo elektricky*	15
11	Zavazadlový prostor – otevření	10

12	Elektricky sklopné opěrky hlavy*	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti cestujícího.	10
19	Systém varování před kolizí*	5
20	Senzor pedálu akcelerátoru; Funkce automatického ztmavení zrcátek, Vyhřívaná zadní sedadla*	7,5
21	–	–
22	Brzdová světla	5
23	Pohon otevírací střechy*	20
24	Imobilizér	5

Pojistky – prostor pro cestující / zavazadlový prostor

Č.	Popis	Ampér [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Napájení pro přívěs 2*	15
5	–	–
6	Napájení 12 V v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Napájení pro přívěs 1*	40
12	–	–

Pojistky – studená zóna motorového prostoru (pouze Start / Stop)

Č.	Popis	Ampér [A]
A1	Automatický spínač: elektrický centrální modul v motorovém prostoru.	175
A2	Automatický spínač: panel pojistek pod prostorem pro cestující, elektrický centrální modul v zavazadlovém prostoru.	175
1	–	–
2	Automatický spínač: panel pojistek B pod prostorem pro cestující.	50
3	Automatický spínač: panel pojistek A pod prostorem pro cestující.	60
4	Automatický spínač: panel pojistek A pod prostorem pro cestující.	60
5	Automatický spínač: elektrický centrální modul v zavazadlovém prostoru.	60
6	Ventilátor klimatizačního systému	40
7	–	–
8	–	–
9	Relé startéru	30
10	Vnitřní dioda	50
11	Pomocná baterie	70
12	Elektrický centrální modul: referenční napětí pomocné baterie; bod nabíjení pomocné baterie.	15

Volvo S60 II (2016) – schéma pojistky

Rok výroby: 2016.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 22 (zásuvky 12 V ve středové konzole) v pojistkové skříni „A“ pod zásuvkou a pojistka č. 7 (zásuvka 12 V zadní) v pojistkové skříni zavazadlového prostoru.

Poloha pojistkové skříně

1) Motorový prostor

2) Pod zásuvkou pojistkové skříňky A (obecné pojistky)
3) Pod zásuvkou pojistkové skříňky B (pojistky řídicího modulu)

Nachází se pod potahem.

4) Zavazadlový prostor

Nachází se za čalouněním na levé straně zavazadlového prostoru.

5) Studená zóna v motorovém prostoru (pouze Start/Stop)

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Č.	Popis	Ampér [A]
1	Automatický spínač: elektrický centrální modul pod zásuvkou A.	50
2	Automatický spínač: elektrický centrální modul pod zásuvkou.	50
3	Automatický spínač: elektrický centrální modul v zavazadlovém prostoru A.	60
4	Automatický spínač: elektrický centrální modul pod zásuvkou A.	60
5	Automatický spínač: elektrický centrální modul pod zásuvkou A.	60
6	–	–
7	–	–
8	Přední čelní sklo* – strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému A	40
12	Přední čelní sklo* – strana spolujezdce	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovač světlometů	20
16	Aktivní vyrovnávání směrových světlometů*	10
17	Elektrický centrální modul (pod zásuvkou).	20
18	ABS	5
19	Regulovatelná síla řízení*	5
20	Modul řízení motoru (ECM); Přenos; SRS.	10
21	Vyhřívané trysky ostřikovačů skel*	10
22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–

26	–	–
27	Cívky relé	5
28	Přídavné světlomety*	20
29	Klaxon	15
30	Cívky relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (neplatí pro motory 4 válce).	15
33	Cívky relé klimatizace; Cívky relé v chladné zóně motorového prostoru pro Start/Stop.	5
34	Relé motoru startování A	30
35	Řídicí jednotka motoru (motory 4 válce); Cívky zapalování (motory 5 válce).	20
36	Řídicí jednotka motoru (motory 4 válce)	20
	Řídicí jednotka motoru (motory 5 válce)	10
37	Motory 4 válce: Senzor hmotnosti vzduchu; Termostat; Ventil EVAP.	10
	Motory 5 válce: Systém vstřikování; Řídicí jednotka motoru.	15
38	Kompresor klimatizace (motory 5-/6 válce); Ventily motoru; Řídicí jednotka motoru (motory 6 válce); Solenoidy (pouze 6 válce bez turba); Senzor hmotnosti vzduchu (pouze 6 válce); Senzor hladiny oleje (pouze 5 válce).	10
	Ventily motoru; Olejové čerpadlo; Lambda sonda vyhřívaná centrálně (motory 4 válce).	15
39	Přední, zadní vyhřívané lambda sondy (motory 4 válce); Ventil EVAP (motory 5-/6 válce); Vyhřívané senzory kyslíku (motory 5-/6 válce).	15
40	Olejové čerpadlo; Vyhřívač bloku; Čerpadlo chladicí kapaliny (motory 5 válce).	10
	Cívky zapalování (motory 4 válce)	15
41	Detekce úniků paliva (motory 5-/6 válce); Řídicí jednotka žaluzie chladiče (motory 5 válce).	5
	Detekce úniků paliva; Elektromagnet klimatizace (motory 4 válce).	7,5
42	Čerpadlo chladicí kapaliny (motory 4 válce)	50
43	Ventilátor chlazení	60, 80 (4 válce)
		60 (5 válce)
44	Posilovač řízení	100
* – Možnost / dodatečné vybavení
A – Tato poloha se nepoužívá ve vozidlech s volitelnou funkcí Start / Stop.

Pojistky – odkládací schránka

Motorový prostor pojistky A: Generální pojistky

Motorový prostor pojistky B: Pojistky řídicí jednotky

Poloha: motorový prostor pojistky A

Nr	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	Ostřikovač čelního skla	25
3	–	–
4	–	–
5	–	–
6	Bezklíčový přístup* (kliky dveří)	5
7	–	–
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních dveřích pravého spolujezdce	20
11	Ovládací prvky v zadních dveřích levého spolujezdce	20
12	Bezklíčový přístup*	7,5
13	Motorizované sedadlo řidiče*	20
14	Elektricky nastavitelné sedadlo předního spolujezdce*	20

15	–	–
16	Displej systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Modul řízení Sensus	15
19	Bluetooth hands-free sada	5
20	–	–
21	Elektrická panoráma; Osvětlení kaluže; Senzor klimatizačního systému.	5
22	12 V zásuvky v konzole mezi sedadly	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce).	15
24	Vyhřívané zadní sedadlo* (strana řidiče).	15
25	–	–
26	Vyhřívané přední sedadlo spolujezdce*	15
27	Vyhřívané sedadlo řidiče*	15
28	Parkovací asistent*; Systém informování o mrtvém úhlu (BLIS)*; Parkovací kamera*.	5
29	Modul řízení pohonu všech kol*	15
30	Systém aktivního odpružení*	10

Poloha: pojistková skříňka B

Č.	Popis	Ampér [A]
1	–	–
2	–	–
3	Přední doplňkové osvětlení; Ovládání okna ve dveřích řidiče; Elektricky nastavitelné sedadla*.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat, upozornění na kolizi*	10
6	Doplňkové osvětlení; Senzor deště*; Systém bezdrátového ovládání HomeLink®*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Vyhřívaný volant*	15
10	Vyhřívané čelní sklo*	15
11	Otevření zavazadlového prostoru	10

12	Elektricky sklopné opěrky hlavy*	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, palubní diagnostický systém	5
17	Satelitní rádio*; Zesilovač audio systému.	10
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Systém varování před kolizí*	5
20	Senzor pedálu akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*	7,5
21	–	–
22	Brzdová světla	5
23	Pohon otevírací střechy*	20
24	Imobilizér	5

Pojistky – prostor pro cestující/zavazadlový prostor

Č.	Popis	Ampér [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Přípojky na přívěs 2*	15
5	–	–
6	12 V zásuvky v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojky na přívěs 1*	40
12	–	–

Pojistky – studená zóna motorového prostoru (pouze Start/Stop) – Možnost pro motory 4 válce

Č.	Popis	Ampér [A]
A1	Automatický spínač: elektrický centrální modul v motorovém prostoru.	175
A2	Automatický spínač: pojistková skříňka pod zásuvkou odkládací schránky, elektrický centrální modul v zavazadlovém prostoru.	175
1	–	–
2	Automatický spínač: pojistková skříňka B pod zásuvkou odkládací schránky.	50
3	Automatický spínač: pojistková skříňka A pod zásuvkou odkládací schránky.	60
4	Automatický spínač: pojistková skříňka A pod zásuvkou odkládací schránky.	60
5	Automatický spínač: elektrický centrální modul v zavazadlovém prostoru.	60
6	Ventilátor klimatizačního systému	40
7	–	–
8	–	–
9	Relé startéru	30
10	Vnitřní dioda	50
11	Pomocná baterie	70
12	Elektrický centrální modul: referenční napětí pomocné baterie; místo nabíjení pomocné baterie.	15

Volvo S60 (2017) – schéma pojistkové skřínky

Rok výroby: 2017.

Pojistky zásuvky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 22 (zásuvky 12 V v konzole tunelu) v pojistkové skříni „A“ pod odkládací schránkou a pojistka č. 7 (zásuvka 12 V zadní) v pojistkové skříni zavazadlového prostoru.

Poloha pojistkové skříně

1) Motorový prostor

2) Pod odkládací schránkou pojistková skříňka A (obecné pojistky)
3) Pod odkládací schránkou pojistková skříňka B (pojistky řídicího modulu)

Nachází se pod potahem.

4) Zavazadlový prostor

Nachází se za čalouněním na levé straně zavazadlového prostoru.

5) Studená zóna v motorovém prostoru (pouze Start/Stop)

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Č.	Popis	Ampér [A]
1	Automatický spínač: elektrický modul centrálně pod odkládací schránkou A	50
2	Automatický spínač: elektrický modul centrálně pod odkládací schránkou	50
3	Automatický spínač: elektrický modul centrálně v zavazadlovém prostoru A	60
4	Automatický spínač: elektrický modul centrálně pod odkládací schránkou A	60
5	Automatický spínač: elektrický modul centrálně pod odkládací schránkou A	60
6	–	–
7	–	–
8	Přední čelní sklo*, strana řidiče	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizace A	40
12	Přední čelní sklo*, strana cestujícího	40
13	ABS čerpadlo	40
14	ABS ventily	20
15	Ostřikovače světlometů	20
16	Aktivní vyrovnávání světlometů v zatáčce *	10
17	Elektrický modul centrálně (pod odkládací schránkou)	20
18	ABS	5
19	Regulovatelná síla řízení *	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky pro stěrače*	10
22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–

26	–	–
27	Cívky relé	5
28	Přídavná světla *	20
29	Klaxon	15
30	Cívky relé; Řídicí jednotka motoru (ECM).	10
31	Řídicí jednotka – automatická převodovka	15
32	Kompresor klimatizace (neplatí pro motory se 4 válci)	15
33	Cívky relé klimatizace; Cívky relé v chladné zóně motorového prostoru pro Start/Stop.	5
34	Relé startéru A	30
35	Řídicí jednotka motoru (motory se 4 válci); Zapalovací cívky (motory s 5 válci).	20
36	Řídicí jednotka motoru (motory se 4 válci)	20
	Řídicí jednotka motoru (motory s 5 válci)	10
37	Motory se 4 válci: měřicí přístroj hmotnosti vzduchu, termostat, ventil EVAP	10
	Motory s 5 válci: systém vstřikování, řídicí jednotka motoru.	15
38	Kompresor klimatizace (motory s 5 válci); Ventily motoru; Senzor hladiny oleje (pouze motory s 5 válci).	10
	Ventily motoru; Olejové čerpadlo; Lambda sonda s centrálním vytápěním (motory se 4 válci).	15
39	Přední a zadní vyhřívané lambda sondy (motory se 4 válci); Ventil EVAP (motory s 5 válci); Vyhřívané senzory kyslíku (motory s 5 válci).	15
40	Olejové čerpadlo; Ohřívač bloku; Čerpadlo chladiva (motory s 5 válci).	10
	Zapalovací cívky (motory se 4 válci)	15
41	Detekce úniků paliva (motory s 5 válci); Řídicí jednotka mřížky chladiče (motory s 5 válci).	5
	Detekce úniků paliva; Elektromagnet klimatizace (motory se 4 válci).	7,5
42	Čerpadlo chladiva (motory se 4 válci)	50
43	Ventilátor chlazení	60 nebo 80 (motory se 4 válci)
		60 (motory s 5 válci)
44	Posilovač řízení	100
* – Možnost / doplňkové vybavení, další informace, viz Úvod
A – Tato položka se nepoužívá ve vozidlech s volitelnou funkcí Start / Stop

Pojistky – prostor pro cestující

Pojistková skříňka A: Obecné pojistky

Pojistková skříňka B: Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Č.	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20	40
2	Ostřikovače předního čelního skla	25
3	–	–
4	–	–
5	–	–
6	Bezklíčový přístup * (kliky dveří)	5
7	–	–
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v pravých zadních dveřích spolujezdce	20
11	Ovládací prvky v levých zadních dveřích spolujezdce	20
12	Bezklíčový přístup *	7,5
13	Sedadlo řidiče s pohonem *	20
14	Sedadlo předního spolujezdce elektricky ovládané *	20

15	–	–
16	Displej systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Modul řízení Sensus	15
19	Sada hands-free Bluetooth	5
20	–	–
21	Pohon otevírací střechy*; Osvětlení při otevření dveří; Systém klimatizace senso.	5
22	12 V zásuvky v konzole mezi sedadly	15
23	Zadní sedadlo vyhřívané* (strana spolujezdce)	15
24	Zadní sedadlo vyhřívané* (strana řidiče)	15
25	–	–
26	Přední sedadlo spolujezdce vyhřívané*	15
27	Řidičovo sedadlo vyhřívané*	15
28	Parkovací asistent* Systém informací o mrtvém úhlu (BLIS)*; Parkovací kamera*	5
29	Modul řízení pohonu všech kol *	15
30	Systém aktivního podvozku *	10

Poloha: pojistková skříňka B

Č.	Popis	Ampér [A]
1	–	–
2	–	–
3	Přídavné přední osvětlení; Ovládání okna ve dveřích řidiče; Elektricky nastavitelné sedadla*.	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Přídavné osvětlení; Senzor deště*; Systém bezdrátového ovládání HomeLink®*.	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Vyhřívaný volant elektricky*	15
10	Vyhřívané čelní sklo elektricky*	15
11	Otevření zavazadlového prostoru	10

12	Elektricky sklopné opěrky hlavy*	10
13	Palivové čerpadlo	20
14	Ovládací panel klimatizačního systému	5
15	–	–
16	Alarm, diagnostický systém palubního počítače	5
17	Satelitní rádio*; Zesilovač audio systému.	10
18	Systém airbagů; Senzor hmotnosti cestujícího.	10
19	Upozornění na kolizi*	5
20	Senzor pedálu akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*	7,5
21	–	–
22	Brzdová světla	5
23	Pohon otevírací střechy*	20
24	Imobilizér	5

Pojistky – prostor pro cestující / zavazadlový prostor

Nr	Popis	Ampér [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Napájení pro přívěs 2*	15
5	–	–
6	Napájení 12 V v zavazadlovém prostoru	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Napájení pro přívěs 1*	40
12	–	–

Pojistky – studená zóna motorového prostoru (pouze Start / Stop) – Možnost pro motory se 4 válci

Nr	Popis	Ampér [A]
A1	Automatický spínač: elektrický modul centrálně v motorovém prostoru	175
A2	Automatický spínač: pojistková skříňka pod prostorem pro cestující, elektrický modul centrálně v zavazadlovém prostoru	175
1	–	–
2	Automatický spínač: pojistková skříňka B pod prostorem pro cestující	50
3	Automatický spínač: pojistková skříňka A pod prostorem pro cestující	60
4	Automatický spínač: pojistková skříňka A pod prostorem pro cestující	60
5	Automatický spínač: elektrický modul centrálně v zavazadlovém prostoru	60
6	Ventilátor klimatizačního systému	40
7	–	–
8	–	–
9	Relé startéru	30
10	Interní dioda	50
11	Pomocná baterie	70
12	Elektrický modul centrálně: referenční napětí pomocné baterie, bod nabíjení pomocné baterie	15

Volvo S60 – schéma pojistkové skřínky

Rok výroby: 2018.

Pojistky zásuvky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistka č. 22 (zásuvky 12 V ve středové konzole) v pojistkové skříňce „A“ pod zásuvkou a pojistka č. 7 (zásuvka 12 V vzadu) v pojistkové skříňce zavazadlového prostoru.

Poloha pojistkové skříňky

1) Motorový prostor

2) Pod zásuvkou pojistková skříňka A (obecné pojistky)
3) Pod zásuvkou pojistková skříňka B (pojistky řídicího modulu)

Nachází se pod potahem.

4) Zavazadlový prostor

Nachází se za čalouněním na levé straně zavazadlového prostoru.

5) Studená zóna v motorovém prostoru (pouze Start/Stop)

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2018)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
1	Spínač obvodu: modul elektrického systému pod odkládací schránkou (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	50
2	Spínač: modul elektrického systému pod odkládací schránkou	50
3	Spínač obvodu: modul elektrického systému v zavazadlovém prostoru (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	60
4	Spínač obvodu: modul elektrického systému pod odkládací schránkou (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	60
5	Spínač obvodu: modul elektrického systému pod odkládací schránkou (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	60
6	–
7	–
8	Přední čelní sklo (možnost), strana řidiče	40
9	Stěrače	30
10	–
11	Ventilátor klimatizačního systému (nepoužívá se ve vozidlech s volitelnou funkcí Start/Stop)	40
12	Přední čelní sklo (možnost), strana spolujezdce	40
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Ostřikovače světlometů	20
16	Aktivní světlomety – vyrovnávání světlometů (možnost)	10
17	Modul elektrického systému (pod odkládací schránkou)	20
18	ABS	5
19	Regulovatelná síla řízení (možnost)	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky (možnost)	10
22	–
23	Osvětlovací panel	5
24	–

Č.	Popis	Ampéry [A]
25	–
26	–
27	Vinutí relé	5
28	Pomocné světlomety (možnost)	20
29	Klakson	15
30	Vinutí relé; Modul řízení motoru (ECM).	10
31	Modul řízení – automatická převodovka	15
32	Kompresor klimatizace (ne motory 4 válce)	15
33	Vinutí relé klimatizace; Vinutí relé ve studené zóně motorového prostoru pro Start/Stop	5
34	Relé startovacího motoru (nepoužívá se ve vozidlech s funkcí Start/Stop jako možnost)	30
35	Modul řízení motoru (motory 4 válce); Vinutí zapalování (motory 5 válce).	20
36	Modul řízení motoru (motory 4 válce)	20
36	Modul řízení motoru (motory 5 válce)	10
37	Motory 4 válce: měřicí přístroj hmotnosti vzduchu, termostat, ventil EVAP	10
37	Motory 5 válce: systém vstřikování, modul řízení motoru	15
38	Kompresor klimatizace (motory 5 válce); Ventily motoru; Senzor hladiny oleje (pouze 5 válce).	10
38	Ventily motoru; Čerpadlo oleje; Lambda sonda centrálně vyhřívaná (motory 4 válce).	15
39	Lambda sondy vyhřívané přední/zadní (motory 4 válce); Ventil EVAP (motory 5 válce); Lambda sondy vyhřívané (motory 5 válce).	15
40	Čerpadlo oleje; Vyhřívač bloku; Čerpadlo chladicí kapaliny (motory 5 válce).	10
40	Vinutí zapalování (motory 4 válce)	15
41	Detekce úniků paliva (motory 5 válce); Modul řízení žaluzie chladiče (motory 5 válce).	5
41	Detekce úniků paliva; Elektromagnetický ventil klimatizace (motory 4 válce).	7,5
42	Čerpadlo chladicí kapaliny (motory 4 válce)	50
43	Ventilátor chlazení	60 nebo 80 (motory 4 válce), 60 (motory 5 válce)
44	Posilovač řízení	100

Pojistky 16 – 33 a 35 – 41 mohou být v případě potřeby vyměněny kdykoli.
Pojistky 1 – 15, 34 a 42 – 44 jsou relé/spínače automatické a musí být odstraněny nebo vyměněny pouze technikem servisu Volvo vyškoleným a kvalifikovaným.

Pod odkládací schránkou (pojistková skříňka A)

Přiřazení pojistek pod odkládací schránkou (pojistková skříňka A – 2018)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
1	Spínač obvodu informačního a zábavního systému a pojistky 16-20	40
2	Lavalampade čelního skla	25
3	–
4	–
5	–
6	Přístup bez klíče (možnost) (madla dveří)	5
7	–
8	Ovládání ve dveřích řidiče	20
9	Ovládání ve dveřích předního spolujezdce	20
10	Ovládání v pravých zadních dveřích spolujezdce	20
11	Ovládání v levých zadních dveřích spolujezdce	20
12	Přístup bez klíče (možnost)	7,5
13	Elektricky nastavitelné sedadlo řidiče (možnost)	20
14	Elektricky nastavitelné sedadlo předního spolujezdce (možnost)	20

Č.	Popis	Ampéry [A]
15	–
16	Displej audio-navigačního systému	5
17	Informační a zábavní systém: zesilovač, satelitní rádio SiriusXM (možnost).	10
18	Modul řízení Sensus	15
19	Bluetooth hands-free kit	5
20
21	Elektrická střecha (možnost); Vnější osvětlení; Senzor klimatizačního systému.	5
22	12 V zásuvky ve středové konzole	15
23	Vyhřívané zadní sedadlo (strana spolujezdce) (Možnost)	15
24	Vyhřívané zadní sedadlo (strana řidiče) (Možnost)	15
25	–
26	Vyhřívané přední sedadlo spolujezdce (Možnost)	15
27	Vyhřívané sedadlo řidiče (možnost)	15
28	Asistent parkování (možnost); Systém informací o mrtvém úhlu (BUS) (možnost); Kamera pro asistenci při parkování (možnost).	5
29	Modul řízení pohonu všech kol (možnost)	15
30	Aktivní systém podvozku (možnost)	10

Pod odkládací schránkou (pojistková skříňka B)

Přiřazení pojistek pod odkládací schránkou (pojistková skříňka B – 2018)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
1	–
2	–
3	Osvětlení interiéru vpředu; Elektronická kontrola oken ve dveřích řidiče; Elektricky nastavitelná sedadla (možnost).	7,5
4	Přístrojová deska	5
5	Adaptivní tempomat; Upozornění na kolizi (možnost).	10
6	Externí osvětlení; Senzor deště (možnost); HomeLINK (možnost); Systém bezdrátového ovládání (možnost).	7,5
7	Modul volantu	7,5
8	Centrální zamykání: dveře nádrže	10
9	Vyhřívaný volant (možnost)	15
10	Vyhřívané čelní sklo (možnost)	15
11	Otevřený zavazadlový prostor	10

Číslo	Popis	Ampéry [A]
12	Elektricky sklopné vnější opěrky hlavy (možnost)	10
13	Čerpadlo paliva	20
14	Ovládací panel klimatizačního systému	5
15
16	Alarm, palubní diagnostický systém	5
17	Satelitní rádio (možnost); Zesilovač audio systému.	10
18	Systém airbagů; Senzor hmotnosti cestujícího.	10
19	Systém varování před kolizí	5
20	Senzor pedálu akcelerátoru; Funkce automatického stmívání zrcátek; Vyhřívaná zadní sedadla (možnost).	7,5
21	–
22	Brzdová světla	5
23	Elektrická střecha (možnost)	20
24	Imobilizér	5

Oblast nakládky (zavazadlový prostor)

Přiřazení pojistek v prostoru nakládky

Č.	Popis	Ampéry [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Zásuvka přívěsu 2 (možnost)	15
5	–
6
7	Zásuvka 12 V vzadu	15
8	–	–
9	–	–
10	–	–
11	Zásuvka přívěsu 1 (možnost)	40
12	–	–

Studená zóna v motorovém prostoru

Přiřazení pojistek ve studené zóně motorového prostoru (2018)

Č.	Popis	Ampéry [A]
A1	Spínač: modul elektrického systému v motorovém prostoru	175
A2	Spínač: pojistková skříňka pod zásuvkou, modul elektrického systému v zavazadlovém prostoru	175
1
2	Spínač: pojistková skříňka B pod zásuvkou	50
3	Spínač: pojistková skříňka A pod zásuvkou	60
4	Spínač: pojistková skříňka A pod zásuvkou	60
5	Spínač: modul elektrického systému v zavazadlovém prostoru	60
6	Ventilátor systému klimatizace	40
7
8
9	Relé motorku pro startování	30
10	Interní dioda	50
11	Pomocná baterie	70
12	Modul elektrického systému: referenční napětí pomocné baterie, bod nabíjení pomocné baterie	15

Pojistky A1, A2 a 1–11 jsou relé/spínače automatické a musí být odstraněny nebo nahrazeny pouze technikem servisního střediska Volvo vyškoleným a kvalifikovaným.
Pojistka 12 může být nahrazena kdykoli, je-li to nutné.

Volvo S60 (2019-…) – schéma pojistkové skříňky

Rok výroby: 2019.

Pojistky zapalovače cigaret (zásuvka napájení) ve Volvo S60 jsou pojistky č. 24 (zásuvka 12 V v konzole mezi předními sedadly), č. 25 (zásuvka 12 V v konzole mezi zadními sedadly), č. 26 (zásuvka 12 V v zavazadlovém prostoru) v pojistkové skříňce motorového prostoru a pojistka č. 2 (elektrická zásuvka v konzole mezi zadními sedadly) v pojistkové skříňce pod odkládací schránkou.

Poloha pojistkové skříňky

Motorový prostor

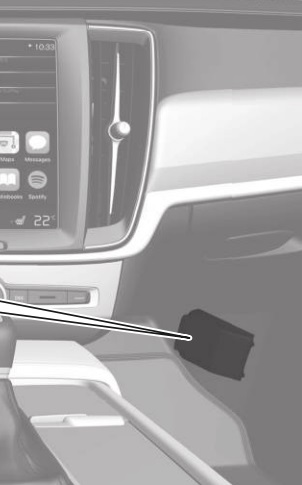

Pojistková skříňka pod odkládací schránkou

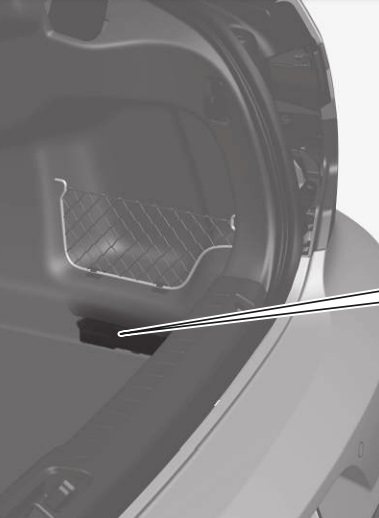

Pojistková skříňka v zavazadlovém prostoru

Schémata pojistkových skříní

2019

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2019)

Č.	Amp [A]	Popis
Č.	Amp [A]	Popis
1	–	Nepoužívá se
2	–	Nepoužívá se
3	–	Nepoužívá se
4	15	Cívky zapalování (benzín); zapalovací svíčky (benzín)
5	15	Elektromagnetický ventil čerpadla oleje; magnetická spojka klimatizace; vyhřívaná lambda sonda, střední (benzín); vyhřívaná lambda sonda zadní (nafta).
6	7.5	Regulátory podtlaku; ventil; impulzní ventil výkonu (nafta).
7	20	Modul řízení motoru; regulační prvek; jednotka tělesa škrticí klapky; ventil EGR (nafta); snímač polohy turbodmychadla (nafta); ventil turbodmychadla (benzín).
8	5	Modul řízení motoru
9	–	Nepoužívá se
10	10	Solenoidy (benzín); ventil; termostat chlazení motoru (benzín); čerpadlo chlazení EGR (nafta); modul řízení předehřevu (nafta).
11	5	Modul řízení žaluzie spoileru; modul řízení žaluzie chladiče; vinutí relé impulzního výkonu (nafta)
12	–	Nepoužívá se
13	20	Modul řízení motoru
14	40	Startér
15	Bypass	Startér
16	30	Vyhřívač palivového filtru (nafta)
17	–	Nepoužívá se
18	–	Nepoužívá se
19	–	Nepoužívá se
20	–	Nepoužívá se
21	–	Nepoužívá se
22	–	Nepoužívá se
23	–	Nepoužívá se
24	15	Zásuvka 12 V v konzole mezi předními sedadly
25	15	Zásuvka 12 V v konzole mezi zadními sedadly
26	15	Zásuvka 12 V v zavazadlovém prostoru / nákladovém prostoru
27	–	Nepoužívá se

Číslo	Amp [A]	Popis
28	15	Světlomet levý, některé modely s LED
29	15	Světlomet pravý, některé modely s LED
30	–	Nepoužívá se
31	–	Nepoužívá se
32	–	Nepoužívá se
33	25	Ostřikovače světlometů
34	25	Ostřikovače čelního skla
35	15	Modul řízení převodovky
36	20	Klakson
37	5	Výstražná siréna
38	40	Modul řízení brzdového systému (ventily, parkovací brzda)
39	30	Stěrače
40	–	Nepoužívá se
41	–	Nepoužívá se
42	20	Stacionární topení
43	–	Nepoužívá se
44	–	Nepoužívá se
45	–	Nepoužívá se
46	5	Napájení se zapnutým zapalováním: modul řízení motoru, prvky převodovky, elektrický posilovač řízení, centrální elektrický modul, modul řízení brzdového systému.
47	–	Nepoužívá se
48	7.5	Světlomet pravý
48	15	Světlomet pravý, některé modely s LED
49	–	Nepoužívá se
50	–	Nepoužívá se
51	5	Modul řízení připojení baterie
52	5	Airbag
53	7.5	Světlomet levý
53	15	Světlomet levý, některé modely s LED
54	5	Senzor pedálu akcelerátoru

Compartment motoru (Twin Engine)

Přiřazení pojistek v motorovém prostoru (2019, Twin Engine)

Č.	Amp [A]	Popis
Č.	Amp [A]	Popis
1	–	Nepoužívá se
2	–	Nepoužívá se
3	–	Nepoužívá se
4	5	Modul řízení aktuátoru pro aktivaci, změnu převodového stupně, automatickou převodovku
5	5	Modul řízení ohřívače chladicí kapaliny s vysokým napětím
6	5	Modul řízení pro klimatizaci; Uzavírací ventil výměníku tepla; Uzavírací ventil chladicí kapaliny přes topný systém
7	5	Hybridní řídicí modul baterie; Invertor s vysokým napětím pro kombinovaný generátor, startér s vysokým napětím s invertorem napětí 500 V-12 V.
8	–	Nepoužívá se
9	10	Převodník pro řízení napájení elektrického motoru zadní nápravy
10	10	Hybridní řídicí modul baterie; Invertor s vysokým napětím pro kombinovaný generátor, startér s vysokým napětím s invertorem napětí 500 V-12 V.
11	5	Modul nabíjení
12	10	Uzavírací ventil chladicí kapaliny hybridní baterie; Čerpadlo chladicí kapaliny 1 pro hybridní baterii.
13	10	Čerpadlo chladicí kapaliny pro systém elektrického pohonu
14	25	Ventilátor chlazení hybridní komponenty
15	–	Nepoužívá se
16	–	Nepoužívá se
17	–	Nepoužívá se
18	–	Nepoužívá se
19	–	Nepoužívá se
20	–	Nepoužívá se
21	–	Nepoužívá se
22	–	Nepoužívá se
23	–	Nepoužívá se
24	15	Zásuvka 12 V v konzole mezi předními sedadly
25	15	Zásuvka 12 V v konzole mezi zadními sedadly
26	15	Zásuvka 12 V v zavazadlovém prostoru / nákladovém prostoru; USB porty pro iPad.
27	–	Nepoužívá se
28	–	Nepoužívá se
29	–	Nepoužívá se
30	–	Nepoužívá se
31	–	Nepoužívá se
32	–	Nepoužívá se
33	25	Ostřikovač světlometů
34	25	Ostřikovač čelního skla
35	–	Nepoužívá se
36	20	Klakson
37	5	Siréna na varování
38	40	Modul řízení brzdového systému (ventily, parkovací brzda)
39	30	Stěrače

Č.	Amp [A]	Popis
40	–	Nepoužívá se
41	–	Nepoužívá se
42	20	Stacionární vytápění
43	40	Modul řízení brzdového systému (ABS čerpadlo)
44	–	Nepoužívá se
45	–	Nepoužívá se
46	5	Napájení se zapnutým zapalováním: modul řízení motoru; prvky převodovky, elektrický posilovač řízení, elektrický modul centrální.
47	5	Externí zvuk vozidla (na některých trzích)
48	7.5	Pravý světlomet
48	15	Pravý světlomet, některé modely s LED
49	–	Nepoužívá se
50	–	Nepoužívá se
51	–	Nepoužívá se
52	5	Airbag
53	7.5	Levý světlomet
53	15	Levý světlomet, některé modely s LED
54	5	Senzor pedálu akcelerátoru
55	15	Modul řízení převodovky; Modul řízení páky převodovky.
56	5	Modul řízení motoru
57	–	Nepoužívá se
58	–	Nepoužívá se
59	–	Nepoužívá se
60	–	Nepoužívá se
61	20	Modul řízení motoru; Regulační prvek; Jednotka tělesa škrticí klapky; Ventil turbodmychadla.
62	10	Solenoidy; Ventil; Termostat chlazení motoru
63	7.5	Regulátory podtlaku; Ventil.
64	5	Modul řízení žaluzie spoileru; Modul řízení žaluzie chladiče
65	–	Nepoužívá se
66	15	Přední vyhřívaná lambda sonda; Zadní vyhřívaná lambda sonda.
67	15	Elektromagnetický ventil olejového čerpadla; Magnetická spojka klimatizace; Vyhřívaný senzor kyslíku (centrální).
68	–	Nepoužívá se
69	20	Modul řízení motoru
70	15	Zapalovací cívky; Zapalovací svíčky.
71	–	Nepoužívá se
72	–	Nepoužívá se
73	30	Modul řízení olejového čerpadla převodovky
74	40	Modul řízení vakuového čerpadla
75	25	Aktuátor převodovky
76	–	Nepoužívá se
77	–	Nepoužívá se
78	–	Nepoužívá se

Pod odkládací schránkou

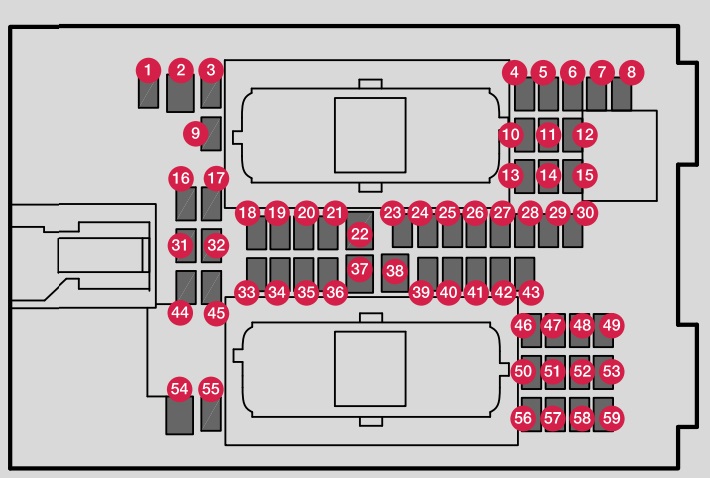

Přiřazení pojistek pod odkládací schránkou (2019)

Č.	Amp [A]	Popis
Č.	Amp [A]	Popis
1	–	Není použito
2	30	Elektrická zásuvka v konzole mezi zadními sedadly
3	–	Není použito
4	5	Senzor pohybu
5	5	Multimediální přehrávač
6	5	Přístrojová deska
7	5	Tlačítka centrální konzoly
8	5	Senzor slunce
9	–	Není použito
10	–	Není použito
11	5	Modul volantu
12	5	Modul pro ovládání spínače startování a parkovací brzdy
13	15	Vyhřívaný modul volantu
14	–	Není použito
15	–	Není použito
16	–	Není použito
17	–	Není použito
18	10	Modul řízení klimatizačního systému
19	–	Není použito
20	10	Konektor datové sběrnice OBD-II
21	5	Centrální displej
22	40	Modul ventilátoru klimatizačního systému (přední)
23	5	USB ROZDELIT
24	7.5	Osvětlení přístrojů; Vnitřní osvětlení; Funkce automatického ztmavení zrcadla; Senzory deště a světla; Ovladač v zadní konzole mezi sedadly, zadní sedadlo; Přední sedadla elektricky nastavitelná; Ovládací panely zadních dveří; Modul ventilátoru klimatizačního systému levý / pravý.
25	5	Modul řízení funkcí asistence řidiče
26	Panoramatická střecha s roletou	20
27	5	Head-up displej
28	5	Osvětlení prostoru pro cestující
29	–	Není použito

Č.	Amp [A]	Popis
30	5	Displej stropní konzoly (upozornění na zapnutí bezpečnostních pásů, indikátor bočního airbagu cestujícího)
31	–	Nepoužívá se
32	–	Nepoužívá se
33	20	Modul dveří v pravých zadních dveřích
34	10	Pojistky v zavazadlovém prostoru / prostoru na náklad
35	5	Modul řízení pro vozidlo připojené na Internet; Modul řízení pro Volvo On Call.
36		Modul dveří v levých zadních dveřích
37	40	Modul řízení Infotainment (zesilovač)
38	–	Nepoužívá se
39	5	Modul antény multiband
40	5	Funkce masáže předního sedadla
41	–	Nepoužívá se
42	–	Nepoužívá se
43	15	Modul řízení čerpadla paliva
44	–	Nepoužívá se
45	–	Nepoužívá se
46	15	Vyhřívání sedadla řidiče
47	15	Vyhřívání sedadla předního cestujícího
48	7.5	Čerpadlo chladicí kapaliny
49	–	Nepoužívá se
50	20	Modul dveří v levých předních dveřích
51	20	Modul aktivního řízení podvozku
52	–	Nepoužívá se
53	10	Modul řízení Sensus
54	–	Nepoužívá se
55	–	Nepoužívá se
56	20	Modul dveří v pravých předních dveřích
57	–	Nepoužívá se
58	Televize (pouze na některých trzích)	5
59	15	Hlavní pojistka pro pojistky 52, 53, 57 a 58

Schéma pojistek v zavazadlovém prostoru

Přiřazení pojistek v zavazadlovém prostoru (2019)

Č.	Amp [A]	Popis
Č.	Amp [A]	Popis
1	–	Nepoužívá se
2	–	Nepoužívá se
3	40	Kompresor pneumatického odpružení
4	15	Motor zamykání opěradla zadního sedadla, pravá strana
5	–	Nepoužívá se
6	15	Motor zamykání opěradla zadního sedadla, levá strana
7	20	Elektrické sedadlo předního pasažéra; Modul pravých zadních dveří.
8	–	Nepoužívá se
9	25	Deaktivace napájení
10	20	Elektrické sedadlo předního pasažéra; Modul pravých předních dveří.
11	40	Modul řízení tažného zařízení
12	40	Modul předpínače bezpečnostního pásu (pravá strana)
13	5	Vnitřní vinutí relé
14	–	Nepoužívá se
15	5	Modul detekce pohybu nohy pro otevření zámku zavazadlového prostoru
16	–	USB koncentrátor / přístupový port
17	–	Nepoužívá se
18	25	Modul řízení tažného zařízení

Č.	Amp [A]	Popis
18	40	Modul příslušenství
19	20	Sedadlo řidiče s elektrickým ovládáním
20	40	Modul předpínače bezpečnostního pásu (levá strana)
21	5	Kamera pro asistenci při parkování
22	–	Nepoužívá se
23	–	Nepoužívá se
24	–	Nepoužívá se
25	–	Nepoužívá se
26	5	Modul řízení airbagů a předpínačů bezpečnostních pásů
27	–	Nepoužívá se
28	15	Zadní vyhřívané sedadlo (levá strana)
29	–	Nepoužívá se
30	5	Informace o mrtvém úhlu (BUS); Modul vnějšího řízení signálu couvání.
31	–	Nepoužívá se
32	5	Moduly pro předpínače bezpečnostních pásů
33	5	Aktuátor systému emise výfukových plynů (benzín, některé varianty motoru)
34	–	Nepoužívá se
35	15	Modul řízení pohonu všech kol (AWD)
36	15	Zadní vyhřívané sedadlo (pravá strana)
37	–	Nepoužívá se

Volvo S60 – schéma pojistkové skříňky

Rok výroby: 2020, 2021, 2022.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo S60 jsou pojistky 2 (přední) v pojistkové skříňce v kabině, jakož i 24(přední), 25(druhá řada), 26(zavazadlový prostor) v pojistkové skříňce v motorovém prostoru.

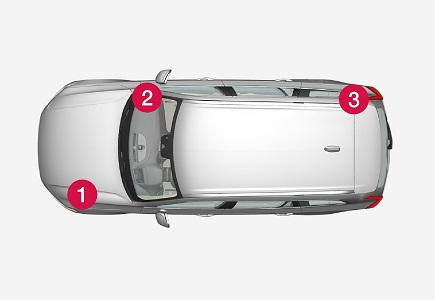

2020

Pojistky pod prostorem pro cestující

.

Číslo	Popis	Ampéry [A]	Typ
Číslo	Popis	Ampéry [A]	Typ
1	–	–	Micro
2	Přítomnost elektřiny v konzole mezi sedadly, vedle prostoru pro nohy cestujících vzadu	30	MCase
3	–	–	Micro
4	Detektor pohybu	5	Micro
5	Multimediální přehrávač	5	Micro
6	Displej řidiče	5	Micro
7	Tlačítková klávesnice ve středové konzole	5	Micro
8	Detektor slunečního osvětlení	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronický modul volantu	5	Micro
12	Modul spínače startování a parkovací brzdy	5	Micro
13	Modul vyhřívaného volantu	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul řízení systému klimatizace	10	Micro
19	Blokování volantu	7,5	Micro
20	Diagnostický port OBDII	10	Micro
21	Centrální displej	5	Micro
22	Modul ventilátoru systému klimatizace, přední	40	MCase
23	USB koncentrátor	5	Micro
24	Osvětlení ovládacích prvků; Osvětlení kabiny; Ztmavení vnitřního zpětného zrcátka; Detektor deště a světla; Tlačítková klávesnice v konzole mezi sedadly vedle prostoru pro nohy cestujících druhé řady; Elektricky nastavitelná přední sedadla; Ovládací panely ve dveřích vzadu; Modul ventilátoru systému klimatizace vlevo/vpravo.	7,5	Micro
25	Modul řízení funkcí asistence řidiče	5	Micro
26	Stropní vitrína	20	Micro
27	Head-up displej na čelním skle	5	Micro
28	Spínač osvětlení kabiny	5	Micro
29	Deska pro bezdrátové nabíjení	5	Micro

Číslo	Popis	Ampéry [A]	Typ
30	Displej konzoly stropu	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Modul dveří na pravé zadní straně	20	Micro
34	Pojistková skříňka, prostor pro zavazadla	10	Micro
35	Modul řízení konektivity internetu auta; Modul řízení Volvo On Call.	5	Micro
36	Modul dveří na levé zadní straně	20	Micro
37	Audio zařízení (zesilovač)	40	MCase
38	–	–	MCase
39	Multibandová anténa	5	Micro
40	Modul řízení funkcí komfortu sedadla, předního	5	Micro
41	Blokátor proti alkoholu	5	Micro
42	–	–	Micro
43	Modul řízení čerpadla paliva	15	Micro
44	Elektromagnetický ventil čerpadla oleje převodovky; Měnič 48 V; Modul startování motoru.	5	Micro
45	–	–	Micro
46	Vyhřívání sedadla řidiče	15	Micro
47	Vyhřívání předního sedadla cestujícího	15	Micro
48	Čerpadlo chladicí kapaliny	7,5	Micro
49	–	–	Micro
50	Modul dveří na levé přední straně	20	Micro
51	Modul řízení odpružení (aktivní)	20	Micro
52	–	–	Micro
53	Modul řízení systému Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Modul dveří na pravé přední straně	20	Micro
57	–	–	Micro
58	TV (některé trhy)	5	Micro
59	Hlavní pojistka pro pojistky 52, 53, 57 a 58	15	Micro

Pojistky v zavazadlovém prostoru

.

Číslo	Popis	Ampéry [A]	Typ
Číslo	Popis	Ampéry [A]	Typ
1	Vyhřívání zadního skla	30	MCase
2	–	–	MCase
3	Kompresor pneumatického odpružení	40	MCase
4	Blokování motoru opěradla pravého zadního sedadla	15	MCase
5	–	–	MCase
6	Blokování motoru opěradla levého zadního sedadla	15	MCase
7	Modul dveří na pravé zadní straně	20	MCase
8	Modul řízení systému snižování oxidů dusíku (NOx) v dieselovém motoru	30	MCase
9	–	–	MCase
10	Přední sedadlo pasažéra s elektrickým nastavením; Modul dveří na pravé přední straně.	20	MCase
11	Modul řízení tažného zařízení	40	MCase
12	Modul předpínače bezpečnostního pásu, pravá strana	40	MCase
13	Vnitřní cívky relé	5	Micro
14	Modul řízení systému snižování oxidů dusíku (NOx) v dieselovém motoru	15	Micro
15	Modul dveří na levé zadní straně	20	Micro
16	Blokování proti alkoholu, USB koncentrátor/zásuvka na příslušenství	5	Micro
17	–	–	Micro
18	Modul řízení tažného zařízení	25	MCase

Číslo	Popis	Ampéry [A]	Typ
Modul příslušenství	40
19	Elektricky nastavitelné sedadlo řidiče; Modul dveří na levé přední straně.	20	MCase
20	Modul předpínače bezpečnostního pásu, levá strana	40	MCase
21	Kamera na parkování	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Vyhřívání sedadla, zadní levé	15	Micro
29	–	–	Micro
30	Informace o mrtvém úhlu (BLIS): Modul řízení, vnější signál couvání	5	Micro
31	–	–	Micro
32	Modul předpínače bezpečnostního pásu, pravá strana	5	Micro
33	Aktivátor recirkulace výfukových plynů (benzín, některé verze motoru)	5	Micro
34	–	–	Micro
35	Modul řízení All Wheel Drive (AWD)	15	Micro
36	Vyhřívání sedadla, zadní pravé	15	Micro
37	–	–	MCase

Pojistky v motorovém prostoru

.

Číslo	Popis	Ampéry [A]	Typ
Číslo	Popis	Ampéry [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Modul tlaku pro přeplňování, turbokompresor; Skupina lambda sond.	15	Micro
4	Světlomety zapalování/ cívky zapalování (benzínový motor); Skupina senzorů výfukového systému, částice/oxid dusíku (naftový motor).	15	Micro
5	Elektromagnetický ventil olejové pumpy motoru; Skupina lambda sond; Elektromagnetický ventil kompresoru klimatizace.	15	Micro
6	Sensor úrovně a teploty oleje; Modul zapalovacích svíček (naftový motor); Skupina komponentů motoru 1 (komponenty související s provozováním motoru, včetně turbokompresoru/kompresoru. Složení závisí od varianty motoru).	7,5	Micro
7	Modul řízení motoru; Modul řízení klapky; Skupina komponentů motoru 2 (komponenty související s provozováním motoru, včetně turbokompresoru/kompresoru. Složení závisí od varianty motoru).	20	Micro
8	Modul řízení motoru (ECM)	5	Micro
9	–	–	Micro
10	Modul zapalovacích svíček (naftový motor); Skupina komponentů motoru 3 (komponenty související s provozováním motoru, včetně turbokompresoru/kompresoru a chlazení/kontrola teploty převodového systému. Složení závisí od varianty motoru).	10	Micro
11	Modul řízení, žaluzie spoileru; Modul řízení, žaluzie chladiče; Cívky relé funkce Power Pulse (PowerPulse) (naftový motor); Přepínací ventil, chladicí kapalina.	5	Micro
12	Čerpadlo chladicí kapaliny	15	Micro
13	Modul řízení motoru (ECM)	20	Micro
14	Startér	40	MCase
15	Startér	Ústí	MCase
16	Ohřívač filtru paliva (naftový motor)	30	MCase
17	–	–	MCase
18	Modul výpočtu	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Kamera ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Elektrická zásuvka 12 V v konzole mezi sedadly, přední	15	Micro
25	Elektrická zásuvka 12 V v konzole mezi sedadly, vedle prostoru pro nohy cestujících druhé řady	15	Micro
26	Elektrická zásuvka 12 V v zavazadlovém prostoru	15	Micro
27	–	–	Micro

Číslo	Popis	Ampéry [A]	Typ
28	Světlomet levý, LED	15	Micro
29	Světlomet pravý, LED	15	Micro
30	–	–	Micro
31	Vyhřívání čelního skla levá strana	Bocca	MCase
32	Vyhřívání čelního skla levá strana	40	MCase
33	Stříkací trysky světlometů	25	MCase
34	Čerpadlo kapaliny ostřikovače	25	MCase
35	Modul řízení převodovky; Elektrická páka převodovky.	15	Micro
36	Hlasový signál	20	Micro
37	Výstražná siréna	5	Micro
38	Modul řízení brzdového systému (ventily, parkovací brzda)	40	MCase
	Modul řízení brzd v autě s baterií 48 V	30	MCase
39	Stěrače čelního skla	30	MCase
40	–	–	MCase
41	Vyhřívání čelního skla pravá strana	40	MCase
42	Vyhřívač parkování	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Vyhřívání čelního skla pravá strana	Bocca	MCase
46	Napájeno při zapnutém zapalování: Modul řízení motoru; Komponenty převodovky; Elektrické posilovač řízení; Modul centrálního elektrického řízení; Modul řízení brzdového systému	5	Micro
47	–	–	Micro
48	Světlomet pravý, LED	15	Micro
49	Blokátor proti alkoholu	5	Micro
50	–	–	Micro
51	Modul řízení zapálení baterie	5	Micro
52	Airbag; senzor hmotnosti pasažéra	5	Micro
53	Světlomet levý, LED	15	Micro
54	Senzor pedálu akcelerátora	5	Micro

2021

Pojistky pod prostorem pro cestující

.

Číslo	Popis	Ampéry [A]	Typ
Číslo	Popis	Ampéry [A]	Typ
1	Modul řízení, baterie 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Detektor pohybu	5	Micro
5	–	–	Micro
6	Displej řidiče	5	Micro
7	Klávesnice, středová konzola	5	Micro
8	Detektor slunečního světla	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Elektronický modul volantu	5	Micro
12	Modul řízení, spínač startování a parkovací brzdy	5	Micro
13	Vyhřívaný volant	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul řízení, klimatizace	10	Micro
19	Zámek volantu	7,5	Micro
20	Diagnostický port	10	Micro
21	Centrální displej	5	Micro
22	Modul ventilátoru systému klimatizace, přední	40	MCase
23	USB koncentrátor	5	Micro
24	Ovládání osvětlení; Spínač osvětlení kabiny; Stmívání, vnitřní zrcátko; Senzory deště a světla; Přední sedadla s elektrickým nastavením; Ovládací panely, zadní dveře; Modul ventilátoru, klimatizace; Klávesnice, konzola mezi sedadly, prostor pro nohy zadních cestujících.	7,5	Micro
25	Modul řízení, funkce asistence řidiče	5	Micro
26	Stropní konzola	20	Micro
27	Head-up displej na čelním skle	5	Micro
28	Spínač osvětlení kabiny	5	Micro
29	Deska pro bezdrátové nabíjení	5	Micro

Číslo	Popis	Ampéry [A]	Typ
30	Displej konzoly stropu	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Modul dveří, pravé zadní	20	Micro
34	Pojistková skříňka, prostor pro zavazadla	10	Micro
35	Modul řízení, konektivita internetu vozidla; Modul řízení, Volvo On Call.	5	Micro
36	Modul dveří, levé zadní	20	Micro
37	Audio zařízení (zesilovač)	40	MCase
38	–	–	MCase
39	Anténa multiband	5	Micro
40	Modul řízení, funkce komfortu sedadla, přední	5	Micro
41	Blokování proti alkoholu	5	Micro
42	–	–	Micro
43	Modul řízení, čerpadlo paliva	15	Micro
44	Vinutí relé, čerpadlo oleje převodovky; Měnič 48 V; Modul startování motoru.	5	Micro
45	–	–	Micro
46	Vyhřívání sedadla řidiče	15	Micro
47	Vyhřívání předního sedadla pasažéra	15	Micro
48	Čerpadlo chladicí kapaliny	7,5	Micro
49	–	–	Micro
50	Modul dveří, přední levé	20	Micro
51	Modul, aktivní odpružení	20	Micro
52	Opětovné otevření zavazadlového prostoru/dveří zavazadlového prostoru pohybem nohy	5	Micro
53	Modul Infotainment	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Přední světlomet pasažéra s elektrickým nastavením	20	Micro
57	–	–	Micro
58	TV (některé trhy)	5	Micro
59	Hlavní pojistka pro pojistky 52, 53, 57 a 58 (skupina systému Infotainment)	15	Micro

Pojistky v zavazadlovém prostoru

.

Číslo	Popis	Ampéry [A]	Typ
Číslo	Popis	Ampéry [A]	Typ
1	Vyhřívání zadního skla	30	MCase
2	–	–	MCase
3	Kompresor pneumatického odpružení	40	MCase
4	Blokování motoru opěradla pravého zadního sedadla	15	MCase
5	–	–	MCase
6	Blokování motoru opěradla levého zadního sedadla	15	MCase
7	Modul dveří na pravé zadní straně	20	MCase
8	Modul řízení systému snižování oxidů dusíku (NOx) v dieselovém motoru	30	MCase
9	–	–	MCase
10	Přední sedadlo pasažéra s elektrickým nastavením; Modul dveří na pravé přední straně.	20	MCase
11	Modul řízení tažného zařízení	40	MCase
12	Modul předpínače bezpečnostního pásu, pravá strana	40	MCase
13	Vnitřní cívky relé	5	Micro
14	Modul řízení systému snižování oxidů dusíku (NOx) v dieselovém motoru	15	Micro
15	Modul dveří na levé zadní straně	20	Micro
16	Blokování proti alkoholu, USB koncentrátor/zásuvka na příslušenství	5	Micro
17	–	–	Micro
18	Modul řízení tažného zařízení	25	MCase

Číslo	Popis	Ampéry [A]	Typ
Modul příslušenství	40
19	Elektricky nastavitelné sedadlo řidiče; Modul dveří na levé přední straně.	20	MCase
20	Modul předpínače bezpečnostního pásu, levá strana	40	MCase
21	Kamera na parkování	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Vyhřívání sedadla, zadní levé	15	Micro
29	–	–	Micro
30	Informace o mrtvém úhlu (BLIS): Modul řízení, vnější signál couvání	5	Micro
31	–	–	Micro
32	Modul předpínače bezpečnostního pásu, pravá strana	5	Micro
33	Aktivátor recirkulace výfukových plynů (benzín, některé verze motoru)	5	Micro
34	–	–	Micro
35	Modul řízení All Wheel Drive (AWD)	15	Micro
36	Vyhřívání sedadla, zadní pravé	15	Micro
37	–	–	MCase

Číslo	Popis	Ampéry [A]	Typ
Číslo	Popis	Ampéry [A]	Typ
1	Vyhřívání zadního okna	30	MCase
2	Centrální elektrický řídicí modul	40	MCase
3	–	–	MCase
4	Motor zámku opěrky zad, pravá zadní strana	15	MCase
5	–	–	MCase
6	Motor zámku opěrky zad, levá zadní strana	15	MCase
7	Modul dveří, pravá zadní strana	20	MCase
8	Modul řízení systému snižování oxidů dusíku (NOx) v dieselovém motoru	30	MCase
9	–	–	MCase
10	Přední sedadlo spolujezdce s elektrickým nastavením; Modul dveří, pravá přední strana.	20	MCase
11	Modul řízení tažného zařízení	40	MCase
12	Modul předpínače bezpečnostního pásu, pravá strana	40	MCase
13	Vnitřní cívky relé	5	Micro
14	Modul řízení systému snižování oxidů dusíku (NOx) v dieselovém motoru	15	Micro
15	Modul dveří, levá zadní strana	20	Micro
16	Protialkoholový zámek	5	Micro
17	–	–	Micro
18	Modul řízení tažného zařízení	25	MCase

Číslo	Popis	Ampéry [A]	Typ
Modul příslušenství	40
19	Elektricky nastavitelné sedadlo řidiče; Modul dveří, levé přední.	20	MCase
20	Modul předpínače bezpečnostního pásu, levá strana	40	MCase
21	Parkovací kamera	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Vyhřívání sedadla, zadní levé	15	Micro
29	–	–	Micro
30	Informace o mrtvém úhlu (BLIS)	5	Micro
31	–	–	Micro
32	Modul předpínače bezpečnostního pásu, pravá strana	5	Micro
33	Aktuátor, systém výfuku (benzínový motor)	5	Micro
34	–	–	Micro
35	Modul řízení All Wheel Drive (AWD)	15	Micro
36	Vyhřívání sedadla, zadní pravé	15	Micro
37	–	–	MCase

Pojistky v motorovém prostoru

.

Číslo	Popis	Ampéry [A]	Typ
Číslo	Popis	Ampéry [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Modul tlaku pro turbodmychadlo, turbokompresor Skupina lambda sond	15	Micro
4	Světlomety zapalování/zapalovací cívky (benzínový motor); Skupina senzorů výfukového systému, částice/toxiny dusíku (naftový motor).	15	Micro
5	Elektromagnetický ventil olejového čerpadla motoru; Skupina lambda sond; Elektromagnetický ventil kompresoru klimatizace.	15	Micro
6	Senzor úrovně a teploty oleje; Modul zapalovacích svíček (naftový motor); Skupina komponentů motoru 1 (komponenty související s provozem motoru, včetně turbodmychadla/kompresoru. Složení závisí na variantě motoru).	7,5	Micro
7	Modul řízení motoru (ECM); Modul řízení klapky; Skupina komponentů motoru 2 (komponenty související s provozem motoru, včetně turbodmychadla/kompresoru. Složení závisí na variantě motoru).	20	Micro
8	Modul řízení motoru (ECM)	5	Micro
9	–	–	Micro
10	Modul zapalovacích svíček (naftový motor) Skupina komponentů motoru 3 (komponenty související s provozem motoru, včetně turbodmychadla/kompresoru a chlazení/kontrola teploty převodového systému. Složení závisí na variantě motoru).	10	Micro
11	Modul řízení, žaluzie spoileru; Modul řízení, žaluzie chladiče; Cívky relé funkce Power Pulse (PowerPulse) (naftový motor); Přepínací ventil, chladicí kapalina.	5	Micro
12	Čerpadlo chladicí kapaliny	15	Micro
13	Modul řízení motoru (ECM)	20	Micro
14	Startér	40	MCase
15	Startér	Ústí	MCase
16	Ohřívač filtru paliva (naftový motor)	30	MCase
17	–	–	MCase
18	Modul výpočtu	5	Micro
19	–	–	Micro

Číslo	Popis	Ampéry [A]	Typ
20	–	–	Micro
21	Modul řízení motoru, vačkový hřídel (benzínový motor)	15	Micro
22	–	–	Micro
23	Zásuvka USB, konzola mezi sedadly, zadní	7,5	Micro
24	Zásuvka 12 V, konzola mezi sedadly, přední	15	Micro
25	–	–	Micro
26	Elektrická zásuvka 12 V v zavazadlovém prostoru	15	Micro
27	–	–	Micro
28	Světlomet, levý	15	Micro
29	Světlomet, pravý	15	Micro
30	–	–	Micro
31	Vyhřívání čelního skla, levá strana	Ústí	MCase
32	Vyhřívání čelního skla, levá strana	40	MCase
33	Stříkací trysky světlometů	25	MCase
34	Čerpadlo kapaliny na mytí skel, přední	25	MCase
35	Modul řízení převodovky Elektrická páka převodovky	15	Micro
36	Hlasový signál (klakson)	20	Micro
37	Siréna pro varování	5	Micro
38	Modul řízení, brzdový systém (ventily, parkovací brzda)	40	MCase
	Modul řízení, asistence při brzdění	30	MCase
39	Stěrače

O Volvo S60 (2001-2022)

Volvo S60 je elegantní a dynamický sedan, který se vyrábí od roku 2001. Tento model je známý svou spolehlivostí, bezpečností a komfortem jízdy. Během let výroby prošel několika generacemi a modernizacemi, přičemž každá z nich přinesla nové technologické inovace a vylepšení. Volvo S60 nabízí různé možnosti motorizace, včetně benzínových, dieselových a hybridních motorů, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Interiér vozidla je navržen s důrazem na kvalitu a pohodlí, přičemž poskytuje dostatek prostoru pro cestující i zavazadla.

Schéma pojistkové skříňky Volvo S60

Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo S60, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod palubní deskou nebo v kufru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
