Volvo V70 (1998-2016) – pojistková skříňka

Volvo V70 I (1998) – schéma pojistkové skříňky

Rok výroby: 1998.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo V70 (1998) je pojistka (?) v pojistkové skříňce

Relé / hlavní pojistková skříňka

Relé

Poloha	Popis
15	Relé systému
16	Relé vzduchového čerpadla
17	Startování
18	Klimatizace

Pojistky v relé / pojistkové skříňce (hlavní pojistky systému)

Nr	Popis	Amp [A]
1	Elektrický chladicí ventilátor	60
2	Pojistky v pojistkové skříňce dodatečně	50
3	Startování, vzduchové čerpadlo	50
4	ABS	50
5	Světlomety	50
6	Pojistky v pojistkové skříňce dodatečně	60
7	Pojistky v pojistkové skříňce dodatečně	60
8	Moduly řízení – motor, automatická převodovka	60
9	–	–
10	Klíč zapalování, moduly řízení – motor/automatická převodovka	10
11	Palivové vstřikovače	10
12	Palivové čerpadlo	20
13	Modul řízení – automatická převodovka	10
14	Relé klimatizace	10
Některá z uvedených zařízení/systémů mohou být dostupná pouze u některých modelů.

Pojistky

Č.	Popis	Amp [A]
1	–	–
2	Centrální zamykání, spínače režimu jízdy (aut. Trans.)	10
3	ABS	10
4	Imobilizér (pouze Kanada)	10
5	Systémy klimatizace, diagnostika palubního počítače OBDII	15
6	–	–
7	Audio systém	15
8	Imobilizér (pouze Kanada), palubní počítač, spínač světel	15
9	Vyhřívané zadní sedadlo (vybrané modely)	20
10	Klíč k zapalování	15
11	Brzdová světla	10
12	–	–
13	Výstražná světla; přední světla; centrální zamykání na dálku.	15
14	Vyhřívání zadního skla a bočních zrcátek	30
15	Přídavná světla; světla upozorňující na otevřené dveře; osvětlení zavazadlového prostoru, nákladového prostoru; připomenutí na připnutí pásů; osvětlení odkládací schránky.	10
16	Anténa napájení; elektrická zásuvka pro přívěs; příslušenství.	30
17	Přední mlhová světla	20
18	Připomenutí klíče	10
19	Levý potkávací světlomet	15
20	Pravý potkávací světlomet; kontrolka potkávacích světlometů.	15

21	Světlomet dálkového světla levý	15
22	Světlomet dálkového světla pravý	15
23	Světla polohy přední a zadní levá; zadní světlo levé; světla registrační značky.	10
24	Světla polohy přední a zadní pravá; zadní světlo pravé	10
25	Světlomet mlhového světla zadního; kontrolka světlometu mlhového světla zadního.	10
26	Spínač světlometů	15
27	Světla couvání; směrovky.	15
28	Vyhřívaná sedadla – přední, zadní (některé modely)	25
29	Vyhřívané zadní okno; blokování převodovky; připomenutí na zapnutí bezpečnostních pásů; tempomat; vyhřívaná boční zrcátka; senzor upozornění na spálenou žárovku.	10
30	–	–
31	Systémy klimatizace s ventilátorem v kabině.	25
32	Audio systém	10
33	Stěrač/ostřikovač zadních dveří	15
34	Stěrače, ostřikovače čelního skla; klakson.	25
35	Osvětlení přístrojů; příslušenství; elektrická střecha.	10
36	Napájení zadní; elektrická střecha.	15
37	Okna elektricky ovládaná, elektrická střecha	AUT/CB**
38	–	–
39	Elektrické sedadlo (strana řidiče)	AUT/CB**
40	Elektrické sedadlo (strana spolujezdce)	AUT/CB**
* Některá z uvedených zařízení/systémů mohou být dostupná pouze u některých modelů. ** Toto je automatický spínač umístěný v pojistkové skříňce a obvykle nevyžaduje výměnu.

Volvo V70 – schéma pojistky

Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2006, 2007.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo V70 je pojistka č. 13 (2000-2004) v kabině a pojistka č. 11 (2005-2007) v kabině (za krytem).

Zásuvka 12V v zavazadlovém prostoru odpovídá pojistkám č. 7 (2000-2004) a č. 8 (2005-2007) ve schématu pojistek prostoru pro náklad.

2000–2004

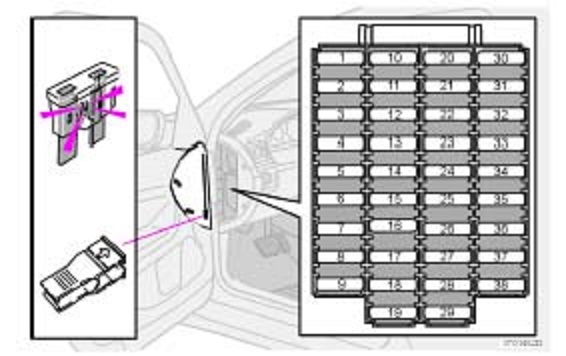

Pojistky v kabině

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Světlomet s tlumeným světlem levý	10 A
2	Světlomet s tlumeným světlem pravý	10 A
3	Světlomety s tlumeným světlem	15A
4	Světlomety s dálkovým světlem	20A
5	Sedadlo řidiče s elektrickým ovládáním	30A
6	Sedadlo spolujezdce s elektrickým ovládáním	30A
7	Přední vyhřívané sedadlo – levé	15A
8	Přední vyhřívané sedadlo – pravé	15A
9	ABS	5A
10	Světlomet s dálkovým světlem levý	15A
11	Světlomet s dálkovým světlem pravý	15A
12	Stěrače světlometů	15A
13	Elektrická zásuvka 12 V	20A
14	Sedadlo spolujezdce s elektrickým ovládáním	5A
15	Audio systém	5A
16	Audio systém	20A
17	Rádiový zesilovač	30A
18	Přední mlhová světla	15A

Číslo	Popis	Ampér [A]
19	Displej VNS (možnost)	15A
20	Spínač pro transport	15A
21	Modul přenosu	10 A
22	Směrovky	20A
23	Modul spínače světlometů; Modul pro elektrické připojení; Systém klimatizace; Integrované diagnostické rozhraní; Moduly ovládání volantu.	5A
24	Relé rozšířeného kanálu X: Systém klimatizace; Elektricky nastavitelné sedadlo řidiče; Převodovka.	10 A
25	Zapalování; Relé startovacího motoru.	10 A
26	Modul řízení – ventilátor klimatizace	30A
27	Centrální zamykání; Elektrická okna	15A
28	Elektrické střešní okno; Světla ve dveřích; Osvětlení kosmetického zrcátka	10 A
29	Telefon (možnost)	10 A
30	Světlomety pro polohu vpředu a vzadu vlevo	10 A
31	Světlomety pro polohu vpředu a vzadu vpravo; Osvětlení registrační značky.	10 A
32	Centrální elektrický modul; Vnitřní světla při otevřených dveřích Servotitan.	10 A
33	Palivové čerpadlo	15A
34	Elektrické střešní okno	15A
35	Odstraňovač námrazy; Osvětlení; Boční zrcátka; Centrální zamykání; Elektrická okna – přední levé.	25A
36	Odstraňovač námrazy; Osvětlení; Boční zrcátka; Centrální zamykání; Elektrická okna – přední pravé.	25A
37	Elektrická okna – zadní dveře	30A
38	Siréna alarmu	5A

Pojistky v motorovém prostoru

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Příslušenství	25A
2	Pomocná světla (možnost)	15A
3	–
4	Lambda sondy	20A
5	Větraný ohřívač podvozku; Elektromagnetické ventily.	15A
6	Senzor průtoku vzduchu; Řídicí jednotka motoru; Vstřikovače.	15A
7	Modul škrticí klapky	10 A
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru.	10 A
9	Klakson	15A
10	Stěrač zadních dveří	10 A
11	Kompresor klimatizace; Zapalovací cívky	20A

Číslo	Popis	Ampér [A]
12	Spínač brzdového světla	5A
13	Stěrače	25A
14	ABS	30A
15	–
16	Stříkací zařízení čelního skla a světlometů	15A
17	Mlhová světla	15A
18	Dálková světla	20A
19	ABS	30A
20	–
21	–
22	Startovací motor	25A
23	Modul řízení motoru	5A
24	–

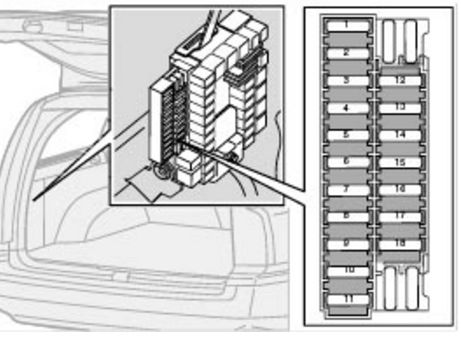

Pojistky v zavazadlovém prostoru/bagagliaio

Číslo	Popis	Ampér [A]
1	Elektrický modul zadní; Osvětlení prostoru pro cestující.	10 A
2	Světlomet mlhová světla zadní	10 A
3	Brzdová světla	15A
4	Zpětná světla	10 A
5	Vyhřívání zadního okna; Relé 151.	5A
6	Otevírání zadního víka; Odemknutí zadního víka.	10 A
7	Pomocná zásuvka 12 V v prostoru pro cestující (možnost)	15A
8	Centrální zamykání: zadní dveře, dvířka paliva	15A
9	Přívěs (30)	15A
10	CD měnič; CD-ROM; VNS; Anténa.	10 A
11	Elektrický modul – příslušenství	15A
12	Stěrač zadního víka	15A
13	Prostor pro cestující difuzéru – subwoofer (možnost)	15A
14	–
15	Přívěs (15)	20A
16	–
17	–
18	–

2005–2007

Pojistky v kabině, na okraji palubní desky

Číslo	Popis	Ampér [A]
1	Elektrické sedadlo řidiče (možnost)	25A
2	Elektricky ovládané sedadlo spolujezdce (možnost)	25A
3	Ventilátor klimatizačního systému	30A
4	Modul řízení – dveře předního spolujezdce	25A
5	Modul řízení – dveře řidiče	25A
6	Osvětlení stropu; Horní elektrický řídicí modul.	10 A
7	Střešní okno (možnost)	15A
8	Zapalování; Systém SRS; Modul řízení motoru; Imobilizér.	7,5A
9	Diagnostika palubního systému; Spínač světlometů; Senzor úhlu řízení; Modul řízení volantu.	5A
10	Audio systém	20A
11	Zesilovač audio systému	30A
12	Displej navigačního systému (možnost)	10 A
13 a 38	Prázdné zásuvky

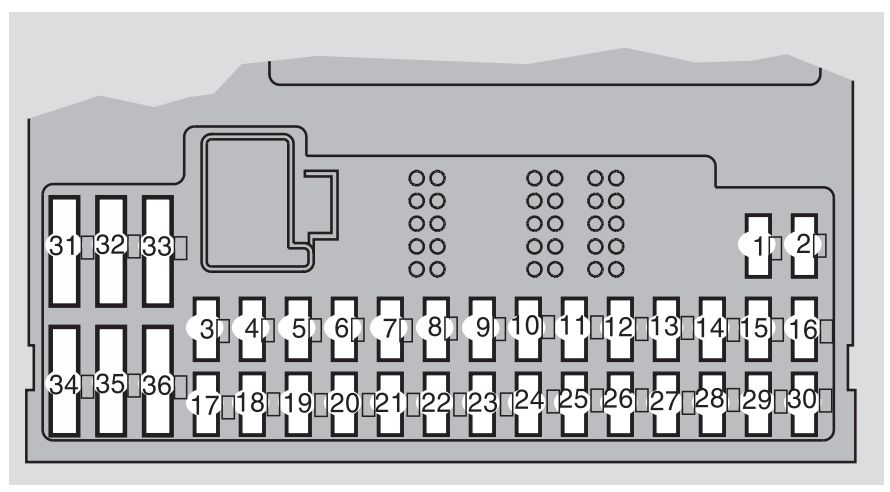

Pojistky v kabině za plastovým krytem

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Vyhřívané sedadlo spolujezdce (možnost)	15A
2	Vyhřívané sedadlo řidiče (možnost)	15A
3	Klakson	15A
4	–
5	–
6	–
7	–
8	Siréna alarmu	5A
9	Napájení spínače brzdového světla	5A
10	Přístrojová deska; Klimatizační systém; Sedadlo řidiče s elektrickým ovládáním (možnost); Senzor hmotnosti uživatele (pouze americké modely).	10 A
11	Zásuvka 12 V – přední a zadní sedadla	15A
12	–
13	–
14	Stěrače světlometů (V70 R)	15A
15	ABS; STC/DSTC.	5A
16	Posilovač řízení; Bi-xenonové světlomety (možnost).	10 A
17	Přední mlhové světlo na straně řidiče (možnost)	7,5A

Číslo	Popis	Ampér [A]
18	Světlomet mlhových světel přední strana spolujezdce (možnost)	7,5A
19	–
20	–
21	Modul řízení převodovky; Blokování zpátečky (M66).	10 A
22	Světlomety dálkové strana řidiče	10 A
23	Světlomety dálkové strana spolujezdce	10 A
24	–
25	–
26	–
27	–
28	Sedadlo spolujezdce s elektrickým ovládáním (možnost); Audio systém.	5A
29	–
30	–
31	–
32	–
33	Vakuové čerpadlo	20A
34	Čerpadlo ostřikovače – kartáče světlometů (V70 R)	15A
35	–
36	–

Pojistky v motorovém prostoru

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	–
2	Pomocná světla (možnost)	20A
3	Modul škrticí klapky (modely bez turbokompresoru)	10 A
4	Lambdové sondy	20A
5	Větraný ohřívač bloku; Elektromagnetické ventily; Monitorování těsnosti nádrže na palivo.	10 A
6	Senzor průtoku vzduchu; Modul řízení motoru; Vstřikovače.	15A
7	–
8	Kompresor klimatizace; Senzor polohy pedálu akcelerátoru; Ventilátor E-box.	10 A
9	–
10	–
11	Zapalovací cívky	20A

Číslo	Popis	Ampér [A]
12	–
13	Stěrače	25A
14	ABS	30A
15	Trysky ostřikovačů světlometů (některé modely)	35A
16	–
17	Světlomety s tlumenými světly na straně řidiče	20A
18	Přední světla na polohu	15A
19	ABS	30A
20	Světlomet s tlumeným světlem na straně spolujezdce	20A
21	Palivové čerpadlo	15A
22	Startovací motor	35A
23	Modul řízení motoru; Relé motoru	10 A
24	–

Pojistky v zavazadlovém prostoru/bagagliaio

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Zpětná světla	10 A
2	Položková světla; Mlhová světla; Osvětlení zavazadlového prostoru; Osvětlení registrační značky; Brzdová světla.	20A
3	Modul řízení příslušenství	15A
4	–
5	Elektronický modul zadní	10 A
6	CD měnič (možnost); Navigační systém (možnost)	7,5A
7	Kabeláž přívěsu (30-feed)	15A
8	Zásuvka 12 V – zavazadlový prostor	15A
9	Zadní dveře na straně spolujezdce – funkce deaktivace elektrického okna	20A
10	Zadní dveře na straně řidiče – elektrická okna; Funkce deaktivace elektrického okna.	20A
11	–
12	–
13	–
14	Subwoofer (možnost)	15A
15	–
16	–
17	Audio příslušenství	5A
18	–

Číslo	Popis	Ampér [A]
19	Stěrač zadního víka	15A
20	Kabeláž přívěsu (15-kabelů)	20A
21	–
22	–
23	Čtyřkolka	7,5A
24	Systém odpružení Four-C (možnost)	15A
25	–
26	Asistent parkování (možnost)	5A
27	Hlavní pojistka: kabeláž přívěsu; Four C; asistence při parkování; čtyřkolka.	30A
28	Centrální zamykání	15A
29	Osvětlení na levé straně: světla na poloze; směrovky	25A
30	Boční osvětlení na pravé straně: světla na poloze; brzdová světla; mlhová světla; směrovky.	25A
31	Hlavní pojistka: pojistky 37 a 38	40A
32	–
33	–
34	–
35	–
36	–
37	Vyhřívané zadní sklo	20A
38	Vyhřívané zadní sklo	20A

Tyto informace se vztahují na následující modelové roky:

– Volvo V70 2.4T 200 CV B5244T3, vyrobeno v letech 2000, 2001, 2002 a 2003;
– Volvo V70 2.4 T5 260 CV B5244T4, vyrobeno v letech 2004 a 2005;
– Volvo V70 2.4 T5 260 CV B5244T5, vyrobeno v letech 2004, 2005, 2006 a 2007;
– Volvo V70 2.4i 170 CV B5244S, vyrobeno v letech 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 a 2008;
– Volvo V70 2.4 140 CV B5244S2, vyrobeno v letech 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 a 2008;
– Volvo V70 2.3 T5 250 CV B5234T3, vyrobeno v letech 2000, 2001, 2002, 2003 a 2004;
– Volvo V70 2.3T 200 CV B5234T7, vyrobeno v letech 2000, 2001, 2002, 2003 a 2004;
– Volvo V70 2.0T 180 CV B5204T5, vyrobeno v letech 2000, 2001, 2002, 2003, 2004, 2005, 2006 a 2007;
– Volvo V70 2.5T 210 CV B5254T2, vyrobeno v letech 2003, 2004, 2005, 2006, 2007 a 2008;
– Volvo V70 R – 2.5 Turbo 300 CV B5254T4, vyrobeno v letech 2003, 2004, 2005, 2006 a 2007;
– Volvo V70 2.4 Bi-Fuel CNG 140 CV B5244SG, vyrobeno v letech 2001, 2002, 2003, 2004, 2005, 2006, 2007 a 2008;
– Volvo V70 2.4 Bi-Fuel LPG 140 CV B5244SG2, vyrobeno v letech 2001, 2002, 2003, 2004 a 2005;
– Volvo V70 2.5D 140 CV D5252T MSA1.8, vyrobeno v letech 2000 a 2001;
– Volvo V70 D5 163 CV D5244T, vyrobeno v letech 2000, 2001, 2002, 2003, 2004, 2005 a 2006;
– Volvo V70 2.4D 130 CV D5244T2, vyrobeno v letech 2001, 2002, 2003, 2004, 2005 a 2006;
– Volvo V70 D5 185 CV D5244T3, vyrobeno v letech 2003, 2004 a 2005;
– Volvo V70 D5 185 CV D5244T4, vyrobeno v letech 2005, 2006 a 2007;
– Volvo V70 2.4D 163 CV D5244T5, vyrobeno v letech 2005, 2006, 2007 a 2008;
– Volvo V70 2.4D 122 CV D5244T6, vyrobeno v letech 2005, 2006;
– Volvo V70 2.4D 126 CV D5244T7, vyrobeno v letech 2005, 2006, 2007 a 2008;
– Volvo XC70 D5 163 CV D5244T, vyrobeno v letech 2003, 2004, 2005 a 2006;
– Volvo XC70 D5 185 CV D5244T4, vyrobeno v letech 2006 a 2007;
– Volvo XC70 2.3T 200 CV B5234T7, vyrobeno v letech 2001, 2002, 2003 a 2004;
– Volvo XC70 2.4T 200 CV B5244T3, vyrobeno v letech 2001 a 2002;
– Volvo XC70 2.5T 210 CV B5254T2, vyrobeno v letech 2003, 2004, 2005, 2006 a 2007.

Volvo V70 – schéma pojistky

Rok výroby: 2008, 2009, 2010.

Pojistky zapalovače cigaret (zásuvky napájení) ve Volvo V70 jsou pojistka č. 25 (zásuvka 12 V, přední a zadní sedadlo) v motorovém prostoru a pojistka č. 6 (zásuvka 12 V v zavazadlovém prostoru) (modul A).

2008

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2008)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Pojistka primární CEM KL30A	50
2	Pojistka primární CEM KL30B	50
3	Pojistka primární RJBA KL30	60
4	Pojistka primární RJBB KL30	60
5	Pojistka primární RJBD KL30	50
6	Vyhrazeno
7	Ohřívač vzduchu PTC (možnost)	100
8	Vyhrazeno
9	Stěrače	30
10	Stacionární vytápění (možnost)	25
11	Ventilátor	40
12	Vyhrazeno
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Vyhrazeno
16	Nastavení polohy světlometů (možnost) (bi-xenon aktivní, bi-xenon)	10
17	Hlavní pojistka CEM	20
18	Radar, modul řízení ACC (možnost)	5
19	Posilovač řízení závislý na rychlosti	5
20	Modul řízení motoru (ECM); SRS.	10
21	Vyhřívané trysky pro stěrače	10

Číslo	Popis	Ampér [A]
22	Vakuové čerpadlo I5T	20
23	Osvětlovací panel	5
24	Osvětlení	15
25	Zásuvka 12 V, přední a zadní sedadlo	15
26	Otevřená střecha (možnost); Stropní konzola/ECC (možnost).	10
27	Relé, pojistková skříňka motoru	5
28	Pomocné světlomety (možnost)	20
29	Klakson	15
30	Řídicí jednotka motoru (ECM)	10
31	Řídicí jednotka automatické převodovky (možnost)	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé startovacího motoru	30
35	Zapalovací cívky – naftové s předehřevem	20/10
36	Řídicí jednotka motoru (ECM) (benzín/diesel)	10/15
37	Systém vstřikování	15
38	Ventily motoru	10
39	EVAR; Lambda sonda; Vstřikování (benzín/diesel).	15/10
40	Ohřívač motorového prostoru (benzín 5 válců); Ohřívač filtru naftového paliva; Ohřívač motorového prostoru (5 válců diesel).	20/20
41	Diagnostika úniků nádrže (možnost)	5
42	Žhavicí svíčky (Diesel)	70
43	Chladicí ventilátor	50
44	Chladicí ventilátor	60

Pojistky 16 —33 a 35 —41 jsou typu „MiniFuse“.
Pojistky 8-15 a 34 jsou typu „JCASE“ a mohou být vyměněny pouze v autorizovaném servisu Volvo.
Pojistky 1-7 a 42-44 jsou typu „Midi Fuse“ a mohou být vyměněny pouze v autorizovaném servisu Volvo.

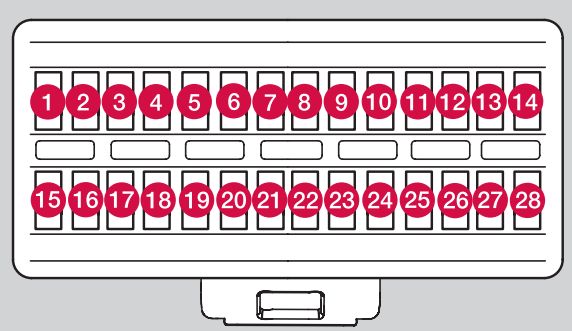

Pod odkládací schránkou

Přiřazení pojistek pod odkládací schránkou (2008)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Senzor deště	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovací brzda.	5
4	Pedál akcelerátoru (možnost); Ohřívač vzduchu (PTC); Vyhřívaná sedadla (možnost).	7,5
5	Vyhrazeno
6	Displej ICM; CD a rádio; Systém RSE (možnost).	15
7	Modul řízení	7,5
8	Vyhrazeno
9	Hlavní soubor	15
10	Otevíratelná střecha (možnost)	20
11	Zpětná světla.	7,5
12	Vyhrazeno
13	Přední mlhové světlo (možnost)	15

Číslo	Popis	Ampér [A]
14	Stěrače předního skla	15
15	Adaptivní tempomat ACC (možnost)	10
16	Vyhrazeno
17	Osvětlení stropu; Ovládací panel dveří řidiče; Elektrické sedadlo spolujezdce (možnost).	7,5
18	Informační displej	5
19	Elektrické sedadlo řidiče (možnost)	5
20	Vyhrazeno
21	Přijímač klíče s dálkovým ovládáním; Senzory alarmu.	5
22	Palivové čerpadlo	20
23	Elektrická blokace volantu	20
24	Vyhrazeno
25	Blokování: uzávěr nádrže, zadní dveře	10
26	Siréna varování. ECK	5
27	Tlačítko start/stop	5
28	Spínač brzdového světla	5

Prostor pro cestující

Přiřazení pojistek v prostoru pro cestující (2008)

Číslo	Popis	Ampér [A]
	Modul A (černý):
1	Ovládací panel, dveře řidiče	25
2	Ovládací panel, dveře spolujezdce	25
3	Ovládací panel, zadní levé dveře	25
4	Ovládací panel, zadní pravé dveře	25
5	Vyhrazeno
6	12 V zásuvka v zavazadlovém prostoru; Chladnička (možnost).	15
7	Ohřívač zadního okna	30
8	Vyhrazeno
9	Zásuvka pro přívěs 2 (možnost)	15
10	Elektrické sedadlo na straně řidiče	25
11	Zásuvka pro přívěs 1 (možnost)	40
12	POT (automatické otevírání zadního víka) (možnost)	30
	Modul B (bílý):
1	Vyhrazeno
2	Modul řízení Four C (možnost)	15
3	Vyhřívání sedadel, přední na straně řidiče (možnost)	15

Číslo	Popis	Ampér [A]
4	Vyhřívání sedadel, přední na straně spolujezdce (možnost)	15
5	Vyhřívání zadního sedadla pravého (možnost)	15
6	Modul řízení AWD	10
7	Vyhřívání zadního sedadla levého (možnost)	15
8	Vyhrazeno
9	Elektrické sedadlo pro cestujícího	25
10	Systém přístupu bez klíče (možnost)	20
11	Elektrická parkovací brzda (možnost) levá	30
12	Elektrická parkovací brzda (možnost) pravá	30
	Modul D (modrý):
1	Displej RTI (možnost); Parkovací kamera (možnost).	10
2	Vyhrazeno
3	Subwoofer	25
4	Satelitní rádio SIRIUS (možnost)	5
5	Audio zesilovač (možnost)	25
6	Audio systém	15
7
8-12	Vyhrazeno

2009

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2009)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Pojistka primární CEM KL30A	50
2	Pojistka primární CEM KL30B	50
3	Pojistka primární RJBA KL30	60
4	Pojistka primární RJBB KL30	60
5	Pojistka primární RJBD KL30	50
6	Vyhrazeno
7	Ohřívač vzduchu PTC (možnost)	100
8	Vyhrazeno
9	Stěrače	30
10	Stacionární topení (možnost)	25
11	Ventilátor	40
12	Vyhrazeno
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	Vyhrazeno
16	Nastavení polohy světlometů (možnost) (bi-xenon aktivní, bi-xenon)	10
17	Hlavní pojistka CEM	20
18	Radar; Modul řízení ACC (možnost).	5
19	Servisní řízení závislé na rychlosti	5
20	Modul řízení motoru (ECM); SRS,	10
21	Vyhřívané trysky pro stěrače	10
22	Vakuové čerpadlo I5T	20
23	Osvětlovací panel	5
24	Osvětlení	15
25	Zásuvka 12 V, přední a zadní sedadlo	15
26	Otevíratelná střecha (možnost); Konzola střechy/ECC (možnost).	10

Číslo	Popis	Ampér [A]
27	Relé, pojistková skříňka motoru	5
28	Světlomety (možnost)	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky (možnost)	15
32	Kompresor klimatizace	15
33	Cívky relé	5
34	Relé startovacího motoru	30
35	Zapalovací cívky	20
35	Systém předehřevu (5 válců diesel)	10
35	Systém chlazení motoru EGR; VTC; Bypass (4 válce diesel).	10
36	Modul řízení motoru (ECM) ventil benzín	10
36	Modul řízení motoru (ECM) ventil naftový	15
37	Systém vstřikování; Senzor hmotnosti vzduchu.	15
37	Senzor hmotnosti vzduchu (4 válce diesel)	10
38	Ventily motoru	10
39	EVAR; Lambda sonda; Vstřikování (benzín).	15
39	Lambda sonda (4 válce benzín, 5 válců diesel)	10
40	Ohřívač motorového prostoru (benzín 5 válců)	10
40	Ohřívač filtru nafty; Ohřívač ventilace motorového prostoru (4 válce diesel).	15
40	Ohřívač filtru nafty; Ohřívač ventilace motorového prostoru (5 válců diesel).	20
41	Nepoužívá se	5
42	Žhavicí svíčky (4 válce diesel)	60
42	Žhavicí svíčky (5 válců diesel)	70
43	Vyhrazeno
44	Chladicí ventilátor (4-5 válců benzín, 4 válce diesel)	60
44	Chladicí ventilátor (V8, 6 válců benzín, 5 válců diesel)	80

Pojistky 16 —33 a 35 —41 jsou typu „MiniFuse“.
Pojistky 8-15 a 34 jsou typu „JCASE“ a mohou být vyměněny pouze v autorizovaném servisu Volvo.
Pojistky 1-7 a 42-44 jsou typu „Midi Fuse“ a mohou být vyměněny pouze v autorizovaném servisu Volvo.

Pod odkládací schránkou

Přiřazení pojistek pod odkládací schránkou (2009)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Senzor deště	5
2	Systém SRS	10
3	Brzdy ABS; Elektrická parkovací brzda.	5
4	Pedál akcelerátoru (možnost); Ohřívač vzduchu (PTC); Vyhřívaná sedadla (možnost).	7,5
5	Vyhrazeno
6	Displej ICM; CD a rádio; Systém RSE (možnost).	15
7	Modul řízení	7,5
8	Vyhrazeno
9	Hlavní soubor	15
10	Otevřená střecha (možnost)	20
11	Zpětná světla.	7,5
12	Vyhrazeno
13	Přední mlhové světlo (možnost)	15

Číslo	Popis	Ampér [A]
14	Stěrače čelního skla	15
15	Adaptivní tempomat ACC (možnost)	10
16	Vyhrazeno
17	Osvětlení stropu; Ovládací panel dveří řidiče; Elektrické sedadlo spolujezdce (možnost).	7,5
18	Informační displej	5
19	Elektrické sedadlo řidiče (možnost)	5
20	Vyhrazeno
21	Přijímač klíče s dálkovým ovládáním; Senzory alarmu.	5
22	Palivové čerpadlo	20
23	Elektrická blokace volantu	20
24	Vyhrazeno
25	Blokování: uzávěr nádrže, zadní dveře	10
26	Siréna varování; ECK.	5
27	Tlačítko start/stop	5
28	Spínač brzdového světla	5

Prostor na náklad

Přiřazení pojistek v prostoru na náklad (2009)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
	Modul A (černý):
1	Ovládací panel, dveře řidiče	25
2	Ovládací panel, dveře spolujezdce	25
3	Ovládací panel, zadní levé dveře	25
4	Ovládací panel, zadní pravé dveře	25
5	Vyhrazeno
6	12 V zásuvka v zavazadlovém prostoru, chladnička (možnost)	15
7	Ohřívač zadního okna	30
8	Vyhrazeno
9	Zásuvka pro přívěs 2 (možnost)	15
10	Elektrické sedadlo na straně řidiče	25
11	Zásuvka pro přívěs 1 (možnost)	40
12	Elektrické zadní dveře (možnost)	30
	Modul B (bílý):
1	Vyhrazeno
2	Modul aktivního ovládání systému odpružení (možnost)
3	Vyhřívané sedadlo řidiče (možnost)

Číslo	Popis	Ampér [A]
4	Vyhřívané sedadlo spolujezdce (možnost)
5	Vyhřívání zadního sedadla, strana spolujezdce (možnost)
6	Modul řízení AWD
7	Vyhřívání zadního sedadla, strana řidiče (možnost)
8
9	Elektrické sedadlo spolujezdce (možnost)	25
10	Bezklíčový přístup (možnost)	20
11	Elektrická parkovací brzda – strana řidiče (možnost)	30
12	Elektrická parkovací brzda – strana spolujezdce	30
	Modul D (modrý):
1	Displej navigačního systému (možnost)	10
2	–
3	Subwoofer (možnost)	25
4	Satelitní rádio SIRIUS (možnost)	5
5	Audio zesilovač (možnost)	25
6	Audio systém	15
7
8-12	Vyhrazeno

2010

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2010)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	50
6
7
8
9	Stěrače	30
10
11	Ventilátor klimatizačního systému	40
12
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–
16	Nastavení polohy světlometů (možnost) (bi-xenon aktivní, bi-xenon)	10
17	Centrální elektrický modul	20
18	Radar; Modul řízení ACC (možnost).	5
19	Posilovač řízení závislý na rychlosti	5
20	Modul řízení motoru (ECM); Přenos; SRS.	10
21	Vyhřívané trysky pro stěrače	10

Číslo	Popis	Ampér [A]
22	Vakuové čerpadlo I5T	20
23	Osvětlovací panel	5
24	Osvětlení	15
25	Zásuvka 12 V, přední a zadní sedadlo; Zábava pro zadní sedadla (RSE) (možnost)	15
26	Otevírací střecha (možnost); Stropní konzola/ECC (možnost).	10
27	Pojistková skříňka motoru	5
28	Pomocná světla (možnost)	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení, automatická převodovka	15
32	Kompresor klimatizace	15
33	Cívky	5
34	Relé startovacího motoru	30
35	Zapalovací cívky	20
36	Modul řízení motoru (ECM); Klapka.	10
37	Systém vstřikování	15
38	Ventily motoru	10
39	EVAP; Ohřívaný senzor kyslíku; Vstřikování.	15
40	Ohřívač motorového prostoru	10
41	Detekce úniků paliva	5
42	–
43	–
44	Chladicí ventilátor	80

Pojistky 16 – 33 a 35 – 41 mohou být v případě potřeby vyměněny kdykoli.
Pojistky 1 – 15, 34 a 42 – 44 jsou relé/spínače automatické a musí být odstraněny nebo vyměněny pouze technikem servisu Volvo, který je vyškolený a kvalifikovaný.

Pod odkládací schránkou

Volvo V70 – schéma pojistky

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volvo V70 je pojistka 22 v pojistkové skříňce v odkládací schránce.

2011

Pojistky – motorový prostor

A – Horní motorový prostor

B – Přední motorový prostor

C – Dolní motorový prostor

Číslo	Popis	Ampér [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul	20
18	Napájení ABS 15	5
19	Rychlostně závislé řízení*	5
20	Modul řízení motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky*	10

22	Vakuové čerpadlo I5T	5
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Přídavná světla*	20
29	Klakson	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky.	15
32	Kompresor klimatizace	15
33	Cívky	5
34	Relé startovacího motoru	30
35	Zapalovací cívky	20
36	Modul řízení motoru (ECM); Těleso škrticí klapky.	10
37	Vstřikovací systém; Senzor hmotnosti vzduchu (ECM).	15
38	Ventily motoru	10
39	EVAP; Senzor ohřívaného kyslíku; Vstřikování.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – prostor pro cestující

Pojistková skříňka A: Generální pojistky

Pojistková skříňka B: Pojistky řídicí jednotky

Poloha: pojistková skříňka A

Číslo	Popis	Ampér [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních dveřích pravého spolujezdce	20
11	Ovládací prvky v zadních dveřích levého spolujezdce	20
12	Přístup bez klíče*	20
13	Motorizované sedadlo řidiče*	20
14	Elektricky ovládané sedadlo předního spolujezdce*	20

15	Zadní sklopné opěrky hlavy*	15
16	–	–
17	Audio systém; Displej navigačního systému*.	10
18	Audio zařízení	15
19	Bluetooth hands-free kit	5
20	–	–
21	Elektrické panoramatické* Osvětlení kaluže, Senzor klimatizačního systému.	5
22	12 V zásuvka; Zapalovač.	15
23	Zadní vyhřívané sedadlo* (strana spolujezdce)	15
24	Zadní vyhřívané sedadlo* (strana řidiče)	15
25	–	–
26	Zadní vyhřívané sedadlo pro spolujezdce (pravé)*	15
27	Zadní vyhřívané sedadlo pro spolujezdce (levé)*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera na podporu parkování*	5
29	Modul řízení pohonu všech kol*	5
30	Aktivní systém odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampér [A]
1	Stěrač zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Elektrická sedadla*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul řízení	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Těsnění	15
10	Stříkací trysky předního čelního skla	15
11	Deaktivace zadního víka	10

12	Blokování zadního víka	10
13	Palivové čerpadlo	20
14	Dálkový přijímač klíče; Alarm; Systém klimatizace.	5
15	Blokování řízení	15
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Adaptivní přední radar s tempomatem	5
20	Pedál akcelerátoru; Funkce automatického ztmavení zrcátek; Vyhřívaná zadní sedadla*	7,5
21	Audio systém; CD přehrávač a rádio; Systémy Premium Sound.	15
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampér [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Vyhřívané zadní sklo	30
4	Přípojka na přívěs 2*	15
5	Elektricky ovládané zadní dveře*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Přípojka na přívěs 1*	40
12	–	–

2012

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Rychlostně závislé řízení*	5
20	Řídicí jednotka motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky*	10

22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Dodatečná světla*	20
29	Klaksón	15
30	Řídicí jednotka motoru (ECM)	10
31	Řídicí jednotka automatické převodovky	15
32	Kompresor klimatizace	15
33	Cívky – klimatizace	5
34	Relé startovacího motoru	30
35	Cívky zapalování; Kondenzátor.	20
36	Řídicí jednotka motoru	10
37	Vstřikovací systém; Senzor hmotnosti vzduchu; Řídicí jednotka motoru.	15
38	Kompresor klimatizace; Ventily motoru; Řídicí jednotka motoru.	10
39	Ventil EVAP; Senzor vyhřívaného kyslíku.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – prostor pro cestující

Pojistková skříňka A: Pojistky generální

Pojistková skříňka B: Pojistky modulu řízení

Poloha: pojistková skříňka A

Číslo	Popis	Ampéráž [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních dveřích pravého spolujezdce.	20
11	Ovládací prvky v zadních dveřích levého spolujezdce.	20
12	Přístup bez klíče*	20
13	Motorizované sedadlo řidiče*	20
14	Elektricky ovládané sedadlo předního spolujezdce*	20

15	–	–
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující na zadních sedadlech (RSE)*	7,5
21	Elektrické panoramatické*; Osvětlení kaluže; Senzor klimatizačního systému.	5
22	Zásuvka 12 V; Zapalovač.	15
23	Zadní vyhřívané sedadlo* (strana spolujezdce)	15
24	Zadní vyhřívané sedadlo* (strana řidiče)	15
25	–	–
26	Zadní vyhřívané sedadlo spolujezdce (pravé)*	15
27	Zadní vyhřívané sedadlo spolujezdce (levé)*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera pro podporu parkování*.	5
29	Modul řízení pohonu všech kol*	5
30	Aktivní systém odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéráž [A]
1	Stěrač zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Elektrická sedadla*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul řízení	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Těsnění	15
10	Stříkací trysky předního čelního skla	15
11	Deaktivace zadního víka	10

12	Blokování zadního víka	10
13	Čerpadlo paliva	20
14	Dálkový přijímač klíče; Alarm; Systém klimatizace.	5
15	Blokování řízení	15
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Adaptivní přední radar s tempomatem	5
20	Pedál akcelerátoru; Funkce automatického zatmavení zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	Audio systém; CD přehrávač a rádio; Systémy Premium Sound.	15
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Vyhřívané zadní sklo	30
4	Zásuvka přívěsu 2*	15
5	Elektricky ovládané dveře zadního kufru*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka přívěsu 1*	40
12	–	–

2013

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor klimatizačního systému	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul	20
18	ABS	5
19	Rychlostně závislé řízení*	5
20	Řídicí jednotka motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky*	10

22	–	–
23	Osvětlení	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Dodatečná světla*	20
29	Klaksón	15
30	Řídicí jednotka motoru (ECM)	10
31	Řídicí jednotka automatické převodovky	15
32	Kompresor klimatizace	15
33	Cívky – klimatizace	5
34	Relé startovacího motoru	30
35	Cívky zapalování; Kondenzátor.	20
36	Řídicí jednotka motoru	10
37	Vstřikování; Senzor hmotnosti vzduchu; Řídicí jednotka motoru.	15
38	Kompresor klimatizace; Ventily motoru; Řídicí jednotka motoru (6 válců); Solenoidy (pouze 6 válců bez turba).	10
39	Ventil EVAP; Senzor ohřívaného kyslíku.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – prostor pro cestující

Pojistková skříňka A: Pojistky generální

Pojistková skříňka B: Pojistky modulu řízení

Poloha: pojistková skříňka A

Číslo	Popis	Ampéráž [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních dveřích pravého spolujezdce.	20
11	Ovládací prvky v zadních dveřích levého spolujezdce.	20
12	Přístup bez klíče*	20
13	Motorizované sedadlo řidiče*	20
14	Elektricky ovládané sedadlo předního spolujezdce*	20

15	–	–
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující na zadních sedadlech (RSE)*	7,5
21	Elektrické panoramatické*; Osvětlení kaluže; Senzor klimatizačního systému.	5
22	Zásuvka 12 V; Zapalovač.	15
23	Zadní vyhřívané sedadlo* (strana spolujezdce)	15
24	Zadní vyhřívané sedadlo* (strana řidiče)	15
25	–	–
26	Zadní vyhřívané sedadlo spolujezdce (pravé)*	15
27	Zadní vyhřívané sedadlo spolujezdce (levé)*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera pro podporu parkování*.	5
29	Modul řízení pohonu všech kol*	5
30	Systém aktivního odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéráže [A]
1	Stěrač zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Elektrická sedadla*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul řízení	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Těsnění	15
10	Stříkací trysky předního čelního skla	15
11	Deaktivace zadního víka	10

12	Blokování zadního víka	10
13	Čerpadlo paliva	20
14	Dálkový přijímač klíče; Alarm; Systém klimatizace.	5
15	Blokování řízení	15
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Adaptivní přední radar s tempomatem	5
20	Pedál akcelerátoru; Funkce automatického zatmavení zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	Audio systém; CD přehrávač a rádio; Systémy Premium Sound.	15
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampéráže [A]
1	Elektrická parkovací brzda (levá strana)	30
2	Elektrická parkovací brzda (pravá strana)	30
3	Zadní sklo vyhřívané	30
4	Zásuvka na přívěs 2*	15
5	Elektricky ovládané zadní dveře*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Zásuvka na přívěs 1*	40
12	–	–

2014

Pojistky – motorový prostor

A – Motorový prostor horní

B – Motorový prostor přední

C – Motorový prostor dolní

Číslo	Popis	Ampéráž [A]
1	Spínač obvodu	50
2	Spínač obvodu	50
3	Spínač obvodu	60
4	Spínač obvodu	60
5	Spínač obvodu	60
6	–	–
7	–	–
8	Přední čelní sklo*	40
9	Stěrače	30
10	–	–
11	Ventilátor systému klimatizace	40
12	–
13	Čerpadlo ABS	40
14	Ventily ABS	20
15	–	–
16	Aktivní vyrovnávání směrových světlometů*	10
17	Centrální elektrický modul (pod odkládací schránkou)	20
18	ABS	5
19	Rychlostně závislé řízení*	5
20	Řídicí jednotka motoru (ECM); Převodovka; SRS.	10
21	Vyhřívané trysky*	10

22	–	–
23	Osvětlovací panel	5
24	–	–
25	–	–
26	–	–
27	Relé – pojistková skříňka motorového prostoru	5
28	Přídavná světla*	20
29	Klaksón	15
30	Modul řízení motoru (ECM)	10
31	Modul řízení automatické převodovky	15
32	Kompresor klimatizace	15
33	Cívky – klimatizace	5
34	Relé startovacího motoru	30
35	Zapalovací cívky; Kondenzátor.	20
36	Modul řízení motoru	10
37	Vstřikovací systém; Senzor hmotnosti vzduchu; Modul řízení motoru.	15
38	Kompresor klimatizace; Ventily motoru; Modul řízení motoru (6 válců); Solenoidy (pouze 6 válců bez turba).	10
39	Ventil EVAP; Ohřívaný kyslíkový senzor.	15
40	–	–
41	Detekce úniků paliva	5
42	–	–
43	Chladicí ventilátor	80
44	Elektrohydraulický posilovač řízení	100

Pojistky – prostor pro cestující

Pojistková skříňka pojistky A: Pojistky generální

Pojistková skříňka B: Pojistky modulu řízení

Poloha: pojistková skříňka A

Číslo	Popis	Ampéráž [A]
1	Automatický spínač systému Infotainment a pojistky 16-20.	40
2	–	–
3	–	–
4	Automatický spínač systému Infotainment a pojistky 16-20.	40
5	–	–
6	–	–
7	Zásuvka 12 V (zavazadlový prostor)	15
8	Ovládání ve dveřích řidiče	20
9	Ovládací prvky ve dveřích spolujezdce	20
10	Ovládací prvky v zadních dveřích pravého spolujezdce.	20
11	Ovládací prvky v zadních dveřích levého spolujezdce.	20
12	Přístup bez klíče*	20
13	Motorizované sedadlo řidiče*	20
14	Elektronicky ovládané sedadlo předního spolujezdce*	20

15	–	–
16	Modul řízení systému Infotainment	5
17	Audio-navigační systém: zesilovač, satelitní rádio SiriusXM ™*.	10
18	Systém Infotainment	15
19	Bluetooth hands-free kit	5
20	Systém zábavy pro cestující na zadních sedadlech (RSE)*	7,5
21	Elektrické panoramatické*; Osvětlení kaluže; Senzor klimatizačního systému.	5
22	Zásuvka 12 V; Zapalovač.	15
23	Vyhřívané zadní sedadlo* (strana spolujezdce)	15
24	Vyhřívané zadní sedadlo* (strana řidiče)	15
25	–	–
26	Vyhřívané zadní sedadlo spolujezdce (pravé)*	15
27	Vyhřívané zadní sedadlo spolujezdce (levé)*	15
28	Asistent parkování*; Modul řízení tažného zařízení*; Kamera pro podporu parkování*.	5
29	Modul řízení pohonu všech kol*	5
30	Aktivní systém odpružení*	10

Poloha: pojistková skříňka B

Číslo	Popis	Ampéráž [A]
1	Stěrač zadního víka	15
2	–	–
3	Dodatečné přední osvětlení; Elektrická sedadla*.	7,5
4	Displej informací na přístrojové desce	5
5	Adaptivní tempomat; Upozornění na kolizi*.	10
6	Dodatečné osvětlení; Senzor deště*.	7,5
7	Modul řízení	7,5
8	Centrální zamykání: dvířka nádrže	10
9	Těsnění	15
10	Stříkací trysky předního čelního skla	15
11	Deaktivace zadního víka	10

12	Blokování zadního víka	10
13	Čerpadlo paliva	20
14	Dálkový přijímač klíče; Alarm; Systém klimatizace.	5
15	Blokování řízení	15
16	Alarm, palubní diagnostický systém	5
17	–	–
18	Systém airbagů; Senzor hmotnosti spolujezdce.	10
19	Adaptivní přední radar s tempomatem	5
20	Pedál akcelerátoru; Funkce automatického stmavení zrcátek; Vyhřívaná zadní sedadla*.	7,5
21	Audio systém; CD přehrávač a rádio; Systémy Premium Sound.	15
22	Brzdová světla	5
23	Aktuátor otevírací střechy*	20
24	Imobilizér	5

Pojistky – zavazadlový prostor

Číslo	Popis	Ampéráž [A]
1	Elektrická parkovací brzda (levá strana).	30
2	Elektrická parkovací brzda (pravá strana).	30
3	Zadní sklo vyhřívané	30
4	Zásuvka přívěsu 2*	15
5	Elektricky ovládané zadní dveře*	20
6	–	–

O Volvo V70 (1998-2016)

Volvo V70 je populární model středně velkého kombi, který se vyráběl v letech 1998 až 2016. Toto vozidlo je známé svou spolehlivostí, komfortem a bezpečnostními prvky, které jsou typické pro značku Volvo. V70 nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které se liší výkonem a spotřebou paliva. Modely z tohoto období jsou často vybaveny moderními technologiemi, jako jsou navigační systémy, klimatizace a pokročilé bezpečnostní systémy. Díky prostornému interiéru a velkému zavazadlovému prostoru je V70 ideálním vozidlem pro rodiny a dlouhé cesty.

Schéma pojistkové skříňky Volvo V70

Tato stránka zobrazuje schéma pojistkové skříňky pro Volvo V70, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla a správné fungování všech elektrických zařízení.
