Audi A5 a S5 (2010-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi A5 a S5 (2010–2020), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi A5 a S5 – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistky zapalovače cigaret a zásuvek napájení v Audi A5 a S5 jsou pojistky v červeném panelu pojistkové skříňky D č. 1 (výstup centrální konzoly zadní), č. 2 (výstup centrální konzoly přední), č. 3 (výstup zavazadlového prostoru) a č. 4 (zapalovač cigaret) v zavazadlovém prostoru (2010-2011) nebo pojistka č. 2 (hnědý panel pojistkové skříňky C) v zavazadlovém prostoru (2013-2016).
Poloha pojistkové skříňky
Pojistkové skříňky přístrojové desky
Nacházejí se vpravo a vlevo od přístrojové desky.
Zavazadlový prostor
Pojistková skříňka se nachází vpravo v zavazadlovém prostoru.
Schéma pojistkových skříní
2010, 2011

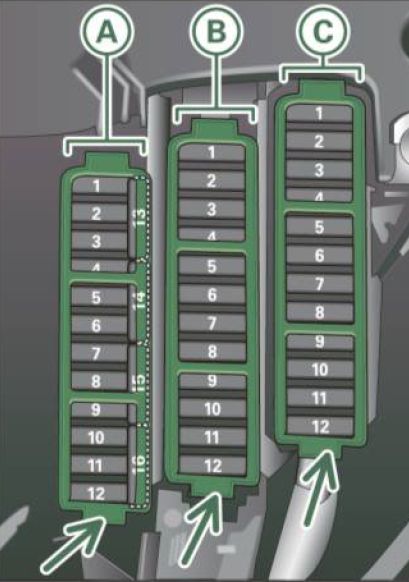

Přístrojová deska na straně řidiče (levá)
Přiřazení pojistek v přístrojové desce (strana řidiče) (2010, 2011)
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| Černá deska A | ||
| 1 | Dynamické řízení | 5 |
| 2 | — | — |
| 3 | HomeLink | 5 |
| 4 | Asistent jízdy v pruhu | 10 |
| 5 | Ovládání klimatizace | 5 |
| 6 | Nastavení intenzity pravého světlometu | 5 |
| 7 | Nastavení intenzity levého světlometu | 5 |
| 8 | Modul řízení elektrického systému vozidla 1 | 5 |
| 9 | Adaptivní tempomat | 5 |
| 10 | Převodovka | 5 |
| 11 | Vyhřívané trysky stěračů | 5 |
| 12 | Ovládání klimatizace | 5 |
| 13 | Příprava na mobilní telefon | 5 |
| 14 | Airbag | 5 |
| 15 | Terminál 15 | 25 |
| 16 | Svorka 15 motor | 40 |
| Hnědá deska B | ||
| 1 | Automatické stmívání vnitřního zrcátka | 5 |
| 2 | — | — |
| 3 | Čerpadlo benzínu | 25 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 4 | Čerpadlo vody pomocné 3,2 l FSI | 5 |
| 5 | Vyhřívání sedadla vlevo s/bez ventilace | 15 / 30 |
| 6 | Program elektronické stabilizace | 10 |
| 7 | Klaksón | 25 |
| 8 | Motor regulátoru okna levých dveří | 30 |
| 9 | Motor stěrače | 30 |
| 10 | Program elektronické stabilizace | 25 |
| 11 | Kontrola dveří na straně řidiče I modul | 15 |
| 12 | Senzor deště a světla | 5 |
| Červený panel C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Bederní opěrka | 10 |
| 4 | Dynamické řízení | 35 |
| 5 | — | — |
| 6 | Modul řízení elektrického systému vozidla 1 | 35 |
| 7 | Modul řízení elektrického systému vozidla 1 | 20 |
| 8 | Modul řízení elektrického systému vozidla 1 | 30 |
| 9 | Motor regulátoru okna zadních levých dveří | 7,5 |
| 10 | Modul řízení elektrického systému vozidla 1 | 30 |
| 11 | Motor regulátoru okna zadních pravých dveří | 7,5 |
| 12 | Elektronika komfortu | 5 |

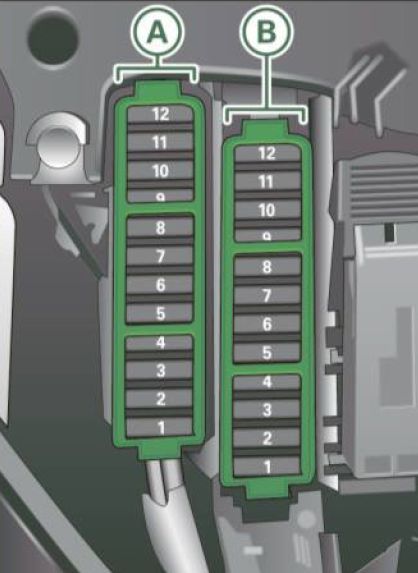

Přístrojová deska, pravá strana
(2010, 2011)
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| Černý panel A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Modul spínače sloupku řízení | 5 |
| 6 | Program elektronické stabilizace | 5 |
| 7 | Diagnostický konektor terminálu 15 | 5 |
| 8 | Brána (diagnostické rozhraní Databus) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Hnědý panel B | ||
| 1 | CD/DVD přehrávač | 5 |
| 2 | Modul spínače výběru trakce Audi | 5 |
| 3 | MMI/Rádio | 5 / 20 |
| 4 | Přístrojová deska | 5 |
| 5 | Gateway (modul řízení přístrojové desky) | 5 |
| 6 | Zapalování | 5 |
| 7 | Otočný spínač světla | 5 |
| 8 | Ventilátor klimatizačního systému | 40 |
| 9 | Zámek sloupce řízení | 5 |
| 10 | Ovládání klimatu | 10 |
| 11 | Diagnostický konektor terminálu 30 | 10 |
| 12 | Modul spínače sloupce řízení | 5 |

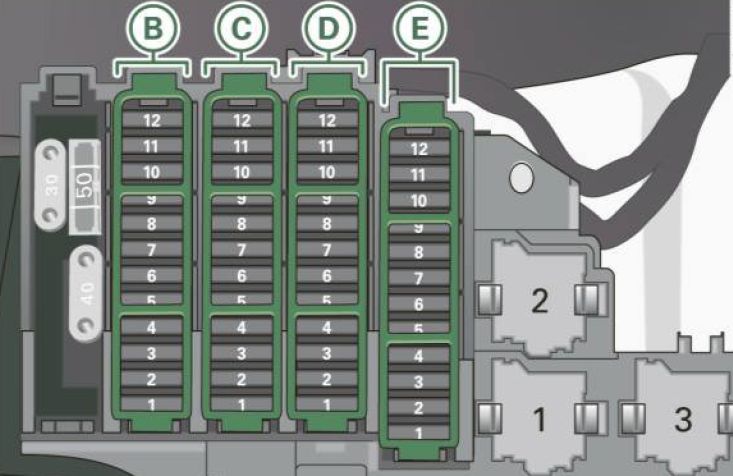

Zavazadlový prostor
(2010, 2011)
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| Černá deska B | ||
| 1 | Napájení řídicí jednotky horního modulu | 10 |
| 2 | Řídicí jednotka přívěsu | 15 |
| 3 | Řídicí jednotka přívěsu | 20 |
| 4 | Řídicí jednotka přívěsu | 20 |
| 5 | Elektromechanická parkovací brzda | 5 |
| 6 | Elektronická kontrola absorpce | 15 |
| 7 | Elektromechanická parkovací brzda | 30 |
| 8 | Řídicí jednotka elektrického systému vozidla 2 | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Řídicí jednotka elektrického systému vozidla 2 | 30 |
| 11 | Řídicí jednotka elektrického systému vozidla | 20 |
| 12 | Klipsa 30 | 5 |
| Hnědá deska C | ||
| 1 | Řídicí jednotka víka zavazadlového prostoru;
Řídicí jednotka elektrického systému vozidla. |
30 |
| 2 | Vyhřívání předního sedadla vpravo | 15 |
| 3 | Cesta DC-DC převodníku 1 | 40 |
| 4 | Cesta DC-DC převodníku 2 | 40 |
| 5 | — | — |
| 6 | Vyhřívání kabiny vpravo nahoře | 30 |
| 7 | Elektromechanická parkovací brzda | 30 |
| 8 | Vyhřívání zadních sedadel | 30 |
| 9 | Řídicí jednotka dveří na straně spolujezdce | 30 |
| 10 | Vyhřívání kabiny vlevo nahoře | 30 |
| 11 | Řídicí jednotka dveří na straně spolujezdce | 15 |
| 12 | — | — |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Červený panel D | ||
| 1 | Výstup zadní centrální konzoly | 15 |
| 2 | Výstup přední centrální konzoly | 15 |
| 3 | Výstup zavazadlového prostoru | 15 |
| 4 | Zapalovač cigaret | 15 |
| 5 | V6FSI | 5 |
| 6 | Dodávka zábavy pro zadní sedadla | 5 |
| 7 | Parkovací systém | 7,5 |
| 8 | — | — |
| 9 | Spínač elektromechanické parkovací brzdy | 5 |
| 10 | Audi boční asistent | 5 |
| 11 | Vyhřívání zadních sedadel | 5 |
| 12 | Terminál 15 řídicích modulů | 5 |
| Černý panel E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | DSP zesilovač;
Rádio. |
30 / 20 |
| 4 | MMI | 7,5 |
| 5 | Příprava rádio/navigace/mobilní telefon | 7,5 |
| 6 | Zadní kamera | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2013, 2014, 2015, 2016
Přístrojová deska na straně řidiče (levý kokpit)
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| Černá deska A | ||
| 1 | Dynamické řízení | 5 |
| 2 | Elektronická kontrola stability (modul) | 5 |
| 3 | Senzor tlaku klimatizačního systému;
Elektromechanická parkovací brzda; Homelink; Automatické ztmavení vnitřního zrcátka; Senzor kvality vzduchu; Externí senzor vzduchu; Elektronická kontrola stability (tlačítko). |
5 |
| 4 | — | — |
| 5 | Aktivátor zvuku | 5 |
| 6 | Kontrola průtoku světlometů/předních světel (otočná světla) | 5/7,5 |
| 7 | Světlomet (otočná světla) | 7,5 |
| 8 | Moduly kontroly (elektromechanická parkovací brzda, tlumič, čtyři sporty);
DC-DC měnič. |
5 |
| 9 | Adaptivní tempomat | 5 |
| 10 | Senzor změny/senzor spojky | 5 |
| 11 | Boční asistence | 5 |
| 12 | Kontrola průtoku světlometů;
Parkovací systém. |
5 |
| 13 | Airbag | 5 |
| 14 | Zadní stěrač (allroad) | 15 |
| 15 | Pomocná pojistka (přístrojová deska) | 10 |
| 16 | Kleště pomocné pojistky 15 (motorový prostor) | 40 |
| Hnědá deska B | ||
| 1 | — | — |
| 2 | Senzor brzdového světla | 5 |
| 3 | Palivové čerpadlo | 25 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 4 | Senzor spojky | 5 |
| 5 | Vyhřívání sedadla vlevo s a bez ventilace | 15/30 |
| 6 | Elektronická kontrola stability (elektrická) | 5 |
| 7 | Klaksón | 15 |
| 8 | Přední dveře vlevo (ovládání okna, centrální zamykání, zrcadlo, spínač, osvětlení) | 30 |
| 9 | Motor stěrače předního skla | 30 |
| 10 | Elektronická kontrola stability (ventily) | 25 |
| 11 | Modely se dvěma dveřmi:
ovládání okna zadního vlevo; Modely se čtyřmi dveřmi: zadní dveře vlevo (ovládání okna, centrální zamykání, spínač, osvětlení). |
30 |
| 12 | Senzor deště a světla | 5 |
| Červený panel C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Bederní opěrka | 10 |
| 4 | Dynamické řízení | 35 |
| 5 | Vnitřní osvětlení (Cabriolet) | 5 |
| 6 | Systém umývání předního skla;
Systém umývání světlometů. |
35 |
| 7 | Modul řízení elektrického systému vozidla 1 | 20 |
| 8 | Modul řízení elektrického systému vozidla 1 | 30 |
| 9 | Motor ovládání okna zadního vlevo (Cabriolet)/otevírací střecha | 7,5/20 |
| 10 | Modul řízení elektrického systému vozidla 1 | 30 |
| 11 | Ovládání okna zadního vpravo (motor sluneční clony Cabriolet) | 7,5/20 |
| 12 | Systém upozornění na alarm proti krádeži | 5 |

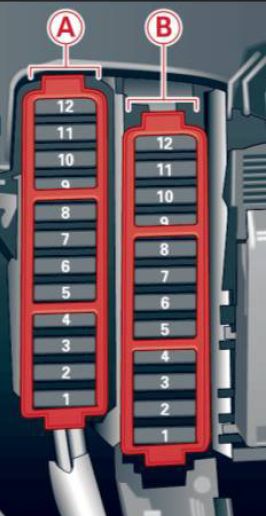

Přístrojová deska, pravá strana
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| Černá deska A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Modul spínače sloupku řízení | 5 |
| 6 | — | — |
| 7 | Diagnostický konektor terminálu 15 | 5 |
| 8 | Gateway (diagnostické rozhraní Databus) | 5 |
| 9 | Přídavný ohřívač | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Hnědý panel B | ||
| 1 | CD/DVD přehrávač | 5 |
| 2 | Wi-Fi | 5 |
| 3 | MMI/Rádio | 5/20 |
| 4 | Přístrojová deska | 5 |
| 5 | Gateway (modul řízení přístrojové desky) | 5 |
| 6 | Zapalování | 5 |
| 7 | Spínač světla | 5 |
| 8 | Ventilátor klimatizačního systému | 40 |
| 9 | Zámek sloupku řízení | 5 |
| 10 | Systém klimatizace | 10 |
| 11 | Diagnostický konektor terminálu 30 | 10 |
| 12 | Modul spínače sloupku řízení | 5 |

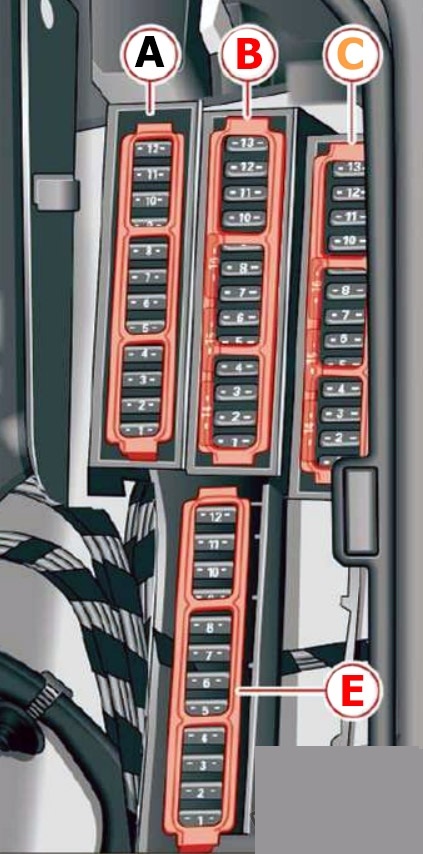

Zavazadlový prostor
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| Číslo | Popis | Ampéry [A] |
| Černý panel A | ||
| 1 | — | 30 |
| 2 | Vyhřívání zadního okna (kabriolet) | 30 |
| 3 | Horní uzavření napájení (kabriolet) | 30 |
| 4 | Horní hydraulika (kabriolet) | 50 |
| Černý panel B | ||
| 1 | Modul řízení víka zavazadlového prostoru (AllRoad);
Horní modul řízení napájení (kabriolet). |
30/10 |
| 2 | Zadní výsuvný spoiler (RS 5 Coupe) | 10 |
| 3 | — | — |
| 4 | — | — |
| 5 | Elektromechanická parkovací brzda | 5 |
| 6 | Elektronická kontrola absorpce | 15 |
| 7 | Elektromechanická parkovací brzda | 30 |
| 8 | Zadní vnější osvětlení | 30 |
| 9 | Čtyři Sport | 35 |
| 10 | Zadní vnější osvětlení | 30 |
| 11 | Centrální zamykání | 20 |
| 12 | Klipsa 30 | 5 |
| Hnědý panel C | ||
| 1 | Modul řízení víka zavazadlového prostoru (allroad) | 30 |
| 2 | Zásuvky 12 V;
Zapalovač cigaret. |
20 |
| Číslo | Popis | Ampéry [A] |
|---|---|---|
| 3 | Trasa měniče DC DC 1 | 40 |
| 4 | Trasa měniče DCDC 2;
DSP zesilovač; Rádio. |
40 |
| 5 | Vytápění kabiny vpravo nahoře (Cabriolet) | 30 |
| 6 | — | — |
| 7 | Elektromechanická parkovací brzda | 30 |
| 8 | — | — |
| 9 | Přední dveře vpravo (ovládání okna, centrální zamykání, zrcadlo, spínač, osvětlení) | 30 |
| 10 | Vytápění kabiny vlevo nahoře (Cabriolet) | 30 |
| 11 | Modely se dvěma dveřmi:
ovládání okna vzadu vpravo; Modely se čtyřmi dveřmi: zadní dveře vpravo (ovládání okna, centrální zamykání, spínač, osvětlení). |
30 |
| 12 | Příprava na mobilní telefon | 5 |
| Černý panel E | ||
| 1 | Vytápění předního sedadla vpravo | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 |
| 5 | Rádio | 5 |
| 6 | Zadní kamera | 5 |
| 7 | Vytápění zadního skla (allroad) | 30 |
| 8 | Zábava na zadních sedadlech | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Audi A5 a S5 (2017-2020) – schéma pojistkové skříňky
Rok výroby: 2017, 2018, 2019, 2020.
Poloha pojistkové skříňky
Kabina
V kabině jsou dvě lišty pojistek.

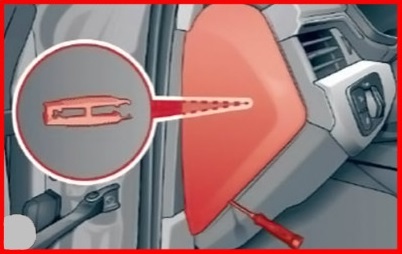

První se nachází v přední části přístrojové desky (strana řidiče).
Druhá se nachází v opěrce nohou řidiče ve vozidlech s volantem vlevo nebo za krytem v prostoru pro nohy předního spolujezdce ve vozidlech s volantem vpravo.
Zavazadlový prostor

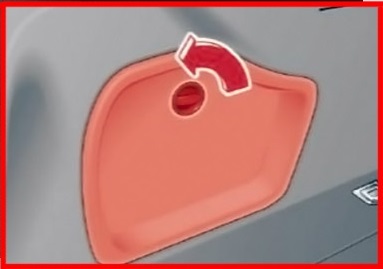

Nachází se za obložením na levé straně zadního prostoru.
Schémata pojistkové skříňky
Panel pojistek v přístrojové desce
Přiřazení pojistek na levé straně palubní desky (2017-2019)
| Č. | Popis |
|---|---|
| 1 | 2017-2018:
Nepoužívá se; 2019: Otevírání / startování vozidla (NFC) |
| 2 | Telefon |
| 4 | Head-up displej |
| 5 | Audi hudební rozhraní;
USB nabíjecí port. |
| 6 | Ovládací prvky přední klimatizace |
| 7 | Zámek sloupku řízení |
| 8 | Displej infotainment systému |
| 9 | Přístroj palubní desky |
| 10 | Infotainment jednotka |
| 11 | Spínač světla |
| 12 | Elektronika sloupku řízení |
| 13 | 2017-2018:
Nepoužívá se; 2019: Senzor částic pro klimatizaci. |
| 14 | Infotainment systém |
| 16 | Vyhřívání volantu |
Pojistková skříňka pro opěrku nohou
Vozy s volantem na levé straně
Vozy s volantem na pravé straně
Přiřazení pojistek v prostoru pro nohy (2017-2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (hnědá) | |
| A2 | 2017-2018:
Senzor hmotnosti vzduchu; Nastavení vačkového hřídele; Čerpadlo chladiče stlačeného vzduchu; 2019: Komponenty motoru. |
| A3 | 2017-2018:
Výfukové ventily; Palivové vstřikovače; Otevření chladiče; 2019: Výfukové ventily; Palivové vstřikovače; Otevření chladiče; Ohřev krytu bloku. |
| A4 | 2017-2018:
Vakuové čerpadlo; Čerpadlo teplé vody; Senzor částic; Senzor bionafty; 2019: Vakuové čerpadlo; Čerpadlo teplé vody; Senzor NOx; Senzor částic; Senzor bionafty; Výfukové ventily. |
| A5 | Senzor brzdového světla |
| A6 | Ventily motoru;
Nastavení vačkového hřídele. |
| A7 | 2017-2018:
Senzor vyhřívaného kyslíku; Senzor hmotnosti vzduchu; 2019: Senzory vyhřívaného kyslíku; Senzor hmotnosti vzduchu; Vodní čerpadlo. |
| A8 | 2017-2018:
Vodní čerpadlo; Vysokotlaké čerpadlo; Ventil pro regulaci vysokého tlaku; 2019: Vodní čerpadlo; Vysokotlaké čerpadlo; Ventil pro regulaci vysokého tlaku; Senzor hmotnosti vzduchu; Komponenty motoru. |
| A9 | 2017-2018:
Čerpadlo teplé vody; 2019: Čerpadlo teplé vody; Relé motoru. |
| A10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| A11 | 2017-2018:
Senzor polohy pedálu spojky; 2019: Senzor polohy pedálu spojky; Startování motoru; Vodní čerpadlo |
| A12 | 2017-2018:
Ventily motoru; 2019: Ventily motoru; Podpora motoru |
| A13 | Ventilátor chladiče |
| A14 | 2017-2018:
Palivové vstřikovače; 2019: Palivové vstřikovače; Modul řízení motoru. |
| A15 | 2017-2018:
Zapalovací cívky; 2019: Zapalovací cívky; Senzory vyhřívaného kyslíku. |
| A16 | Palivové čerpadlo |
| Pojistková skříňka B (červená) | |
| B1 | Systém alarmu proti krádeži |
| B2 | Modul řízení motoru |
| B3 | Bederní opěrka |
| B4 | Mechanismus výběru automatické převodovky |
| B5 | Klaksón |
| B6 | Elektromechanická parkovací brzda |
| B7 | Modul řízení dveří |
| B8 | Osvětlení vnitřního stropu |
| B9 | 2017-2018:
Nepoužívané; 2019: Systém varovných spojení. |
| B10 | Modul řízení airbagu |
| B11 | Elektronická kontrola stability (ESC) |
| B12 | Diagnostický konektor;
Senzor světla a deště |
| B13 | Systém klimatizace |
| B14 | Modul řízení předních pravých dveří |
| B15 | Kompresor klimatizace |
| B16 | 2017-2018:
Nepoužívané; 2019: Ohřev levého krku. |
| Pojistková skříňka C (černá) | |
| C1 | Ohřev předních sedadel |
| C2 | Stěrače |
| Č. | Popis |
|---|---|
| C3 | Elektronika levého světlometu |
| C4 | Panoramatická skleněná střecha |
| C5 | Modul řízení levých předních dveří |
| C6 | Zásuvky |
| C7 | 2017-2018:
Modul řízení pravých zadních dveří; 2019: Modul řízení dveří; Regulátor zadního okna vpravo. |
| C8 | Modul řízení AWD |
| C9 | Elektronika pravého světlometu |
| C10 | Ostřikovač čelního skla;
Ostřikovač světlometů. |
| C11 | 2017-2018:
Modul řízení levých zadních dveří; 2019: Modul řízení dveří; Regulátor zadního okna vlevo. |
| C12 | 2017-2018:
Nepoužito; 2019: Vytápění na stojanu |
| Panel pojistek D (černý) | |
| D1 | 2017-2018:
Větrání sedadel, zpětné zrcátko; Systém klimatizace; Ovládání systému klimatizace vzadu; Vytápění čelního skla; Vytápění krku; Kontrolka airbagu předního spolujezdce; 2019: Větrání sedadel; Zpětné zrcátko; Ovládací prvky klimatizace vzadu; Vytápění čelního skla; Vytápění krku; Kontrolka airbagu předního spolujezdce; Diagnostika brány. |
| D2 | 2017-2018:
Vrata; Systém klimatizace; 2019: Nepoužito. |
| D3 | Nastavení zvuku aktivního prvku a zvuku výfuku |
| D4 | Senzor polohy spojkového pedálu |
| D5 | 2017-2018:
Startování motoru; 2019: Startování motoru; Deaktivace v nouzovém režimu. |
| D6 | 2017-2018:
Nepoužito; 2019: Vrata. |
| D7 | USB nabíjecí port vzadu |
| D8 | HomeLink (mechanismus otevírání garážových dveří) |
| D9 | 2017-2018:
Adaptivní tempomat; 2019: Adaptivní tempomat; Nastavení vzdálenosti. |
| D10 | 2017-2018:
Nepoužito; 2019: Externí zvuk; Modul pedálu. |
| D11 | Video kamera |
| D12 | Matrix LED světlomet a pravý LED světlomet |
| D13 | Matrix LED světlomet a levý LED světlomet |
| D14 | 2017-2018:
Nepoužito; 2019: Ventil chlazení převodového oleje |
| D15 | 2017-2018:
Nepoužito; 2019: Alarm a systém hands-free. |
| D16 | 2017-2018:
Nepoužito; 2019: Příprava na Rear Seat Entertainment |
| Panel pojistek E (červený) | |
| E1 | Zapalovací cívky |
| E2 | 2017-2018:
Nepoužito; 2019: Spojka kompresoru, systém CNG; Ventily motoru. |
| E5 | 2017-2018:
Ložisko motoru; 2019: Levý světlomet |
| E6 | Automatická převodovka |
| E7 | Přístrojová deska |
| E8 | Systém klimatizace (ventilátor) |
| E9 | 2017-2018:
Ložisko motoru; 2019: Pravý světlomet. |
| E10 | Dynamické ovládání |
| E11 | Start motoru |
Pojistková skříňka zavazadlového prostoru
Přiřazení pojistek v zavazadlovém prostoru (2017-2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (černá) | |
| A2 | Ohřívač čelního skla |
| A3 | Ohřívač čelního skla |
| A5 | Kontrola odpružení |
| A6 | Automatická převodovka |
| A7 | Ohřívač zadního skla |
| A8 | Vyhřívání zadních sedadel |
| A9 | 2017-2018:
Zadní světla; 2019: Zadní světla na levé straně. |
| A10 | 2017-2018:
Napínač bezpečnostního pásu na levé straně; 2019: Modul řízení airbagu. |
| A11 | 2017-2018:
Centrální zamykání; 2019: Centrální zamykání zavazadlového prostoru; Zamykání v nádrži; Sluneční clona na zadní straně. |
| A12 | 2017-2018:
Víko elektrického zavazadlového prostoru; Vyhřívání krku na levé straně; 2019: Víko zavazadlového prostoru. |
| Pojistková skříňka B (červená) | |
| B6 | 2017-2018:
Nepoužívá se; 2019: Přerušení napájení baterie. |
| Pojistková skříňka C (hnědá) | |
| C2 | Telefon, m
Napínač bezpečnostního pásu |
| C3 | Bederní opěrka |
| C4 | Boční asistent Audi |
| C6 | 2017-2018:
Ultrazvukové senzory; 2019: Ultrazvukové senzory; Systém monitorování tlaku v pneumatikách. |
| Č. | Popis |
|---|---|
| C7 | 2017-2018:
Nepoužívá se; 2019: Otevření / startování vozidla (NFC). |
| C8 | 2017-2018:
Inteligentní modul (nádrž); 2019: Přijímač rádia pro vytápění; Inteligentní modul (palivová nádrž). |
| C9 | Horní řídicí modul |
| C10 | 2017-2018:
Nepoužívá se; 2019: TV tuner, brána. |
| C11 | 2017-2018:
Baterie 12 V; 2019: Pomocný řídicí modul baterie. |
| C12 | HomeLink (mechanismus otevírání dveří garáže) |
| C13 | Kamera pro couvání;
Periferní kamery. |
| C14 | Pravá zadní světla |
| C16 | Napínač pravého bezpečnostního pásu |
| Panel pojistek E (červený) | |
| E1 | Vytápění pravého krku |
| E2 | 2017-2018:
Audio zesilovač; 2019: Nepoužívá se |
| E3 | 2017-2018:
Vytápění AdBlue; 2019: Komponenty motoru. |
| E 4 | Horní řídicí modul |
| E5 | Přívěsný hák (pravé světlo) |
| E7 | Přívěsný hák |
| E8 | Přívěsný hák (levé světlo) |
| E9 | Přívěsný hák (zásuvka) |
| E10 | Sportovní diferenciál |
| E11 | 2017-2018:
Vytápění AdBlue; 2019: Komponenty motoru. |
O Audi A5 a S5 (2010-2020)
Modely Audi A5 a S5, vyráběné v letech 2010 až 2020, představují elegantní kombinaci sportovního designu a pokročilé technologie. Tato vozidla jsou známá svou dynamickou jízdou a vysokým komfortem. Audi A5 je k dispozici s různými motorizacemi, včetně benzinových a naftových motorů, které poskytují různé úrovně výkonu. Na druhé straně, Audi S5 je sportovnější verze, která nabízí výkonnější motor a sportovní prvky, jako jsou sportovní sedadla a vylepšený podvozek. Oba modely jsou vybaveny nejnovějšími technologiemi, včetně pokročilých asistenčních systémů a kvalitního infotainmentu, což z nich činí ideální volbu pro ty, kteří hledají spojení luxusu a výkonu.
Schéma pojistkové skříňky Audi A5 a S5
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Audi A5 a S5, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v těchto modelech obvykle nachází v prostoru pro cestující, pod palubní deskou, a také v motorovém prostoru. Schémata na této stránce ukazují jednotlivé pojistky, jejich čísla, hodnoty ampérů a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou hodnotou ampérů, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který zajišťuje bezpečnost a spolehlivost elektrických systémů ve vozidle.
