Volkswagen Sharan (7N1) (2010-2015) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Sharan (7N1) (2010–2015), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Číslo	Popis	Ampéráž [A]
F1	Blok stabilizátoru napětí	30
F2	Řídicí jednotka napájení	30
F3	ABS/ESP	30
F4	Řídicí jednotka napájení; Obvod napájení; Osvětlení vlevo.	30
F5	Řídicí jednotka baterie	5
F6	Obvod napájení; Osvětlení vpravo.	30
F7	Relé klaksonu se dvěma tóny; Relé vyhřívaného čelního skla.	25
F8	Audio zesilovač	30
F9	Audio systém; Navigace.	20
F10	Řízení motoru	30
F11	Diagnostická jednotka	5
F12	Mechatronická jednotka DSG	15
F13	Hlavní relé	5
F14	Řízení motoru	10/30

F15	–
F 16	Řízení motoru	15/30
F17	15/20
F18	Čerpadlo paliva	30
F19	Stěrač předního skla	30
F20	Relé čerpadla chladicí kapaliny	15
F21	Přídavný ohřívač	20
F22	Relé čištění světlometů	20/30
F23		15
F24		10
F25	Systém ABS/ESP	40
F26	Řídicí jednotka ventilátoru topení	40
F27	Hlavní obvody zapalování	50
F28	Žhavicí svíčky	50
F29		40
F30	Pomocné obvody	50

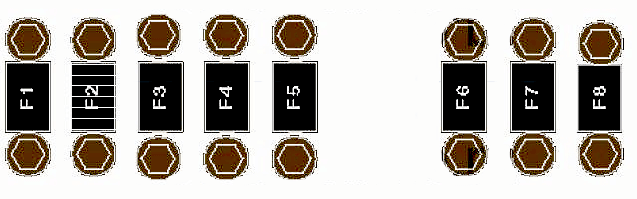

Schéma napájení

Číslo	Popis	Ampéráž [A]
1	Systém nabíjení; Generátor.	150/200
2	Posilovač řízení	80
3	Jednotka řízení motoru chladicího ventilátoru	80
4		80
5		100
6	Vyhřívané přední sklo	50
7	Ohřívač chladicí kapaliny	70
8	Pojistka tepelná 2. Zadní posuvné dveře vpravo. Pojistka tepelná 1. Nastavuje polohu sedadla řidiče. Pojistka tepelná 1. Nastavuje polohu předního sedadla spolujezdce	60

Leggere  Volkswagen Touareg I (2002-2010) – baterie

V kabině

Přístrojová deska se nachází na straně řidiče.

Č.	Popis	Ampéráž [A]
F4	Relé startovacího motorku	10
F5	Systém řízení odpružení	10
F9	SRS	7,5
F10	Výbava speciálních vozidel	5
F11	Systém řízení 4WD	10
F12	Světlomet xenon (levý)	10
F13		5
F14		7,5
F15		10
F 16	Světlomet xenon (pravý)	10
F17	Telefon	5
F18	Výbava speciálních vozidel	7,5
F20	ABS/ESP	5
F21	Klimatizace; Topení.	5
F24	Systém dálkového ovládání pro centrální zamykání a startování motoru	7,5
F26	Klimatizace; Topení.	5
F28	Motor stěrače zadního okna	10/15
F36	Parkovací brzda	30
F37		10/25
F38		10/30
F39	Elektronická řídicí jednotka sloupku řízení	7,5
F40	Multimediální systém	5
F41	Přístrojová deska	5
F42	Systém řízení odpružení	15
F43	Elektrické sedadlo	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Parkovací brzda	30
F50		30
F51	Vyhřívání sedadla	30
F52		20/30
F53	Konektor napájení příslušenství	30
F54	Blokování sloupku řízení	10
F55	Elektrický konektor pro přívěs	25
F56	Řídicí jednotka přívěsu	30
F57	Rádio se dvěma kanály	10
F58	Výbava speciálních vozidel	25

Číslo	Popis	Ampéry [A]
F4	Relé startovacího motorku	10
F5	Systém řízení odpružení	10
F9	SRS	7,5
F10	Výbava speciálních vozidel	5
F11	Systém řízení 4WD	10
F12	Světlomet xenon (levý)	10
F13		5
F14		7,5
F15		10
F 16	Světlomet xenon (pravý)	10
F17	Telefon	5
F18	Výbava speciálních vozidel	7,5
F20	ABS/ESP	5
F21	Klimatizace; Topení.	5
F24	Systém dálkového ovládání pro centrální zamykání a startování motoru	7,5
F26	Klimatizace; Topení.	5
F28	Motor stěrače zadního okna	10/15
F36	Parkovací brzda	30
F37		10/25
F38		10/30
F39	Elektronická řídicí jednotka sloupku řízení	7,5
F40	Multimediální systém	5
F41	Přístrojová deska	5
F42	Systém řízení odpružení	15
F43	Elektrické sedadlo	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Parkovací brzda	30
F50		30
F51	Vyhřívání sedadla	30
F52		20/30
F53	Konektor napájení příslušenství	30
F54	Blokování sloupku řízení	10
F55	Elektrický konektor pro přívěs	25
F56	Řídicí jednotka přívěsu	30
F57	Rádio se dvěma kanály	10
F58	Výbava speciálních vozidel	25

Leggere  Volkswagen Golf VII (2013-2020) – pojistková skříňka

V zavazadlovém prostoru

Č.	Popis	Ampéráž [A]
F1	Elektrické posuvné dveře vlevo	40
F2	Ovládání otevření/zavření zadních dveří	30
F3	Řídicí jednotka přívěsu	30
F4	30
1	Relé napájení konektoru přívěsu

O Volkswagen Sharan (7N1) (2010-2015)

Volkswagen Sharan (7N1) je rodinný minivan, který byl vyráběn v letech 2010 až 2015. Tento model je známý svou prostorností a komfortem, což ho činí ideálním pro delší cesty a rodinné výlety. Sharan nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, což zvyšuje jeho atraktivitu pro rodiny hledající spolehlivé a bezpečné auto.

Schéma pojistkové skříňky Volkswagen Sharan (7N1)

Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Sharan (7N1), která je nezbytná pro správnou údržbu elektrického systému vozidla. Typická umístění pojistkové skříňky v tomto modelu jsou v prostoru pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který chrání elektrické obvody vozidla před přetížením a zkraty.
