Audi A6 C5 Allroad (1997-2005) – pojistková skříňka
Audi A6 C5 Allroad (1997-2005) – schéma pojistkové skříňky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A6 C5 Allroad (1997-2005) je pojistka 33 v pojistkové skříňce.
Pojistková skříňka přístrojová deska boční strana přístrojové desky
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 5 | Topné těleso, tryska ostřikovače vlevo Topné těleso, tryska ostřikovače vpravo |
| 2 | 10 | Spínač nouzových světel |
| 3 | 5 | Osvětlení prostoru pro cestující |
| 4 | 5 | Osvětlení registrační značky |
| 5 | 10 | Hladina oleje/senzor teploty oleje;
Regulační ventil pro kompresor, systém klimatizace; Senzor vysokého tlaku; Spínač TipTronic; Řídicí jednotka monitoru tlaku pneumatik; Monitorovací zařízení žárovek; Mobilní telefon, který ovládá elektroniku řízení; Ovladač a displej klimatizace/klimatizace; Senzor kvality vzduchu; Navigační systém s řídicí jednotkou CD přehrávače; Řídicí jednotka autolovitelného odpružení; Řídicí jednotka pro kontrolu výšky odpružení; Řídicí jednotka telefonická/telematická; Řídicí jednotka pro hlasové ovládání; Řídicí jednotka asistence parkování; Spínač zadního závěsu. |
| 6 | 5 | Řídicí jednotka centrální s blokováním |
| 7 | 10 | Řídicí jednotka ABS;
Senzor úhlu řízení; Tlačítko TCS/ESP; Spínač pedálu brzdy systému tempomatu (systém přímého vstřikování nafty); Spínač pedálu spojky. |
| 8 | 5 | Řídicí jednotka telefonická/telematická;
Řídicí jednotka pro hlasové ovládání. |
| 9 | 10 | Vyhřívané zrcátko vnější, strana řidiče;
Vyhřívané zrcátko vnější, strana předního spolujezdce. |
| 10 | 5 | Kontrola světlometů, řídicí jednotka |
| 11 | 5 | Automatické vnitřní zrcátko proti oslnění |
| 12 | 10 | Diagnostické připojení |
| 13 | 10 | Spínač brzdového světla;
Žárovky brzdy. |
| 14 | 10 | Řídicí jednotka centrální s blokováním;
Paměť řídicí jednotky, sedadlo řidiče; Paměť řídicí jednotky, sedadlo předního spolujezdce; Spínač uvolnění zavazadlového prostoru; Spínač vnitřního monitoru. |
| 15 | 10 | Řídicí jednotka s displejem na přístrojové desce;
Relé izolace solárních panelů; Navigační systém s řídicí jednotkou CD přehrávače; Řídicí jednotka paměti zrcátka; Přijímač rádia pomocný ovládaný rádiem. |
| 16 | 5 | Senzor úhlu řízení |
| 17 | 10 | Řídicí jednotka monitoru tlaku pneumatik;
Řídicí jednotka autolovitelného odpružení; Spínač obousměrného rádia; Řídicí jednotka asistence parkování. |
| 18 | 10 | Hlavní žárovka, pravá;
Světlomet s tlumeným světlem – varovné světlo. |
| 19 | 10 | Hlavní žárovka, levá |
| 20 | 15 | Žárovka s žárovkou dálkového světla, pravá;
Motor kontroly světlometů, pravý. |
| 21 | 15 | Žárovka s žárovkou tlumeného světla, levá;
Motor kontroly světlometů, levý. |
| 22 | 5 | Boční žárovka, pravá;
Zadní žárovka, pravá. |
| 23 | 5 | Boční žárovka, levá;
Zadní žárovka, levá. |
| 24 | 25 | Přerušovaný automatický ostřikovač/relé stěrače;
Ovládání přerušovaných stěračů. |
| 25 | 30 | Ovladač a displej klimatizace/klimatizátor;
Relé izolace solárních panelů; Ventilátor vzduchu; Relé magnetické spojky; Relé pomocného topení. |
| 26 | 30 | Ovladač a displej klimatizace/klimatizátor;
Spínač vyhřívaného zadního okna. |
| 27 | 15 | Vyhřívaný volant;
Motor stěrače zadního okna. |
| 28 | 20 | Palivové čerpadlo (napájecí čerpadlo);
Řídicí jednotka palivového čerpadla; Relé palivového čerpadla. |
| 29 | 30 20 | Zapalovací cívka s výstupním stupněm (kód motoru BAS);
Motronic (kód motoru BAS); Výstupní stupeň zapalovací cívky s výstupním stupněm; Motronic; Ventily regulace rozvodu vačkového hřídele. |
| 30 | 20 | Ovladač nastavení posuvné střechy |
| 31 | 15 | Inhibitor startování a relé světla zpátečky;
Spínač nouzových světel; Spínač světel zpátečky; Diagnostika připojení; Multifunkční spínač; Relé zpoždění vypnutí zapalování; Řídicí jednotka automatické převodovky. |
| 32 | 20 | Vstřikovače;
Spínač systému tempomatu. |
| 33 | 15 | Zapalovač cigaret;
Zapalovač cigaret, zadní. |
| 34 | 15 | Relé sekundárního vzduchového čerpadla;
Elektromagnetické ventily; Ventil vstupu sekundárního vzduchu; Ventil návratu vzduchu turbodmychadla; Měřiče hmotnosti vzduchu; Ohřívač pro lambda sondy; Odbočovací ventil sběrného potrubí. |
| 35 | 30 | Lisování přívěsu |
| 36 | 15 | Spínač předních a zadních mlhových světel |
| 37 | 20 | Rádio;
Zesilovač se subwooferem; Řídicí jednotka výběru antén; Kontrolér elektroniky řízení, navigace; Tuner navigace/TV; Rozhraní navigace; Čtečka čipových karet. |
| 38 | 20 | Řídicí jednotka centrálního zamykání |
| 39 | 15 | Spínač nouzových světel |
| 40 | 25 | Relé zvukového signálu se dvěma tóny |
| 41 | 25 | Relé pro elektromagnetické ventily ABS (všechny modely na cestě) |
| 42 | 25 | Řídicí jednotka ABS |
| 43 | 5 | Rádio;
Kontrolér elektroniky řízení, navigace. |
| 44 | 30 | Relé pomocného topení;
Relé izolace solárních panelů 2; Regulátor vyhřívaného sedadla řidiče; Regulátor vyhřívaného sedadla předního spolujezdce; Spínač vyhřívaného zadního sedadla levého s regulátorem; Spínač vyhřívaného zadního sedadla pravého s regulátorem. |
Podpora relé na 13 bodů, za odkládací schránkou řidiče
| Číslo | Popis |
| 1 | Relé se dvěma tóny (telematika – USA) – J4 |
| 2 | Relé alternativního zapínání – J442;
Řídicí jednotka systému varování (taxi) – J85; Siréna relé (policejní vozidla) – J408; Relé systému varování, přepínání světel (speciální vozidla) – J549. |
| 3 | Relé izolace solárních panelů – J309;
Řídicí jednotka systému varování (taxi) – J85; Siréna relé (policejní vozidla) – J408; Relé systému varování 2, hlavní zapojení přerušované (speciální vozidla) – J461. |
| 4 | Relé s inhibitorem startování – J207;
Inhibitor startování a relé světla couvání – J226. |
| 5 | Relé magnetické spojky – J44;
Relé pomocného topení – J8. |
| 6 | Relé světla mlhových světel – J5;
Relé palivového čerpadla (TDI) – J17. |
| 7 | Skupina multifunkčního ovládání volantu – J453 |
| 8 | Skupina multifunkčního ovládání volantu – J453 |
| 9 | Zařízení pro monitorování žárovek – J123 |
| 10 | Zařízení pro monitorování žárovek – J123 |
| 11 | Sklopné vnější zrcadlo řídicí jednotky systému – J351 |
| 12 | Sklopné vnější zrcadlo řídicí jednotky systému – J351 |
| 13 | Řídicí jednotka Servotronic – J236 |
| 14 | Pojistka taxametru – S182;
Pojistka E (policejní vozidla) – S201; Pojistka relé hydraulického čerpadla (všechny modely na cestě) – S279. |
| 15 | Nepoužívá se |
| 16 | Pojistka systému varování (taxi) – S57;
Pojistka B (policejní vozidla) – S202. |
| 17 | Taxametr a pojistka systému varování (taxi) – S183;
Pojistka C (policejní vozidla) – S203; Pojistka systému interkomunikace (speciální vozidla) – S253; Pojistka mlhových světel (denní světla – Kanada) – S28. |
| 18 | Nainstalováno v jakékoli volné poloze;
Alternátor zapínaný – J442 (speciální vozidla); Systém varování II řídicí jednotka – J430 (taxi); Relé laser pro systém varování hlavních světel – J182 (policejní vozidla); Relé izolace solárních panelů – J309 (taxi). |
Mikrocentrála elektrická, za prostorem pro cestující řidiče
| Číslo |
Popis |
| 1 | Dvoutónové relé – J4 |
| 2 | Relé pro uvolnění kontaktů X – J59 |
| 3 | Relé hydraulických čerpadel převodovky s nízkým průtokem (modely allroad) – J555 |
| 4 | Relé palivového čerpadla (benzínové motory) – J17;
Relé žhavicích svíček (naftové motory) – J52. |
| 5 | Automatická mezizastávka / relé s přepínačem – J31 |
| 6 | Automatická mezizastávka / relé s přepínačem – J31 |
| A | Pojistka s regulací sloupku řízení – S275 |
| B | Pojistka zadního závěsu – S100 |
| C | Systém varování 2 pojistky (taxi) – S181;
Pojistka C (policejní vozidla) – S204; Pojistka pro nouzové uvolnění zadního krytu (speciální vozidla) – S195; Pojistka multifunkčního volantu (modrá) – S326, zavedena postupně od 05.02. |

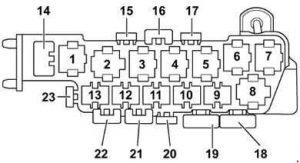

Podpora relé na 8 bodů, za odkládací schránkou řidiče, za mikro řídicí jednotkou
| Číslo |
Popis |
| 1 | Relé pro elektromagnetické ventily – ABS s ESP – J106 |
| 2 | Relé rychlosti ventilátoru topení – J101 |
| 3 | Relé ventilátoru topení – J26;
Relé cirkulace chladicí kapaliny – J151. |
| 4 | Relé provozu ventilátoru topení – J138 |
| 5 | Nepoužívá se |
| 6 | Relé automatického vyrovnávání kompresoru odpružení (modely allroad) – J403 |
| 7 | Relé čerpadla návratu – ABS s ESP – J105 |
| 8 | Relé ventilu pro uzavírání chladicí kapaliny – J541 |
| 14 | Termoregulace sedadla, pojistka tepelné ochrany na straně řidiče (modely terénní vozidla) – S44 |
| 15 | Pojistka pro zásuvku 12 V – S184 |
| 16 | Pojistka elektrického tepelného předního skla – S37 |
| 17 | Pojistka elektrického tepelného zadního okna – S43 |
| 18 | Pojistka řídicí jednotky ABS – S123 |
| 19 | Pojistka ventilátoru topení – S42 |
| 20 | Pojistka skupiny řízení ventilátoru topení – S142 |
| 21 | Pojistka tepelná s regulací sedadla, na straně řidiče – S44;
Pojistka ventilátoru chladiče (modely allroad) – S42. |
| 22 | Pojistka automatického vyrovnávání odpružení – S110 |
| 24 | Pojistka tepelná s regulací sedadla, na straně předního spolujezdce – S80 |
Podpora relé, strana řidiče, za přístrojovou deskou v centrální podpoře
| Číslo |
Popis |
| 1 | Relé s nízkým tepelným výkonem – J359;
Relé servoregulátoru brzdy – J569. |
| 2 | Relé pomocného vytápění – J8;
Relé izolace solárních panelů 2 – J354. |
| 3 | Relé s vysokým tepelným výkonem – J360 |
| A | Nepoužívá se |
| B | Nepoužívá se |
| C | Dodatečná pojistka vytápění 2 – S143;
Pojistka relé hydraulické pumpy (servo brzda) – S279; Pojistka palivové pumpy – S81 (modely RS6; vozidla s pravostranným pohonem). |
| D | Dodatečná pojistka vytápění – S109;
Pojistka palivové pumpy – S81 (modely RS6; vozidla s levostranným pohonem). |

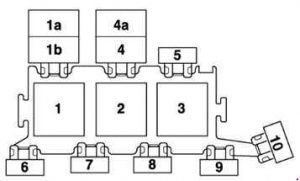

Podpora relé na 3 body v pojistkové skříňce, expanzní komora
| Číslo |
Popis |
| 1 | Relé čerpadla sekundárního vzduchu – J299 (modely RS6) |
| 1a | Relé ventilátoru chladiče (modely allroad) – J26 |
| 1b | Relé cirkulace chladicí kapaliny (modely allroad) – J151;
Relé přídavného čerpadla chladicí kapaliny – J496. |
| 2 | Relé čerpadla sekundárního vzduchu – J299 |
| 3 | Motronic relé napájení proudu (benzínové motory) – J271;
Relé systému přímého vstřikování nafty (naftové motory) – J322; Relé zpoždění vypnutí zapalování (automatická převodovka 01J) – J64. |
| 4 | Relé čerpadla chlazení paliva – J445;
Relé cirkulace chladicí kapaliny – J151 (modely RS6). |
| 4a | Nepoužívá se |
| 5 | Pojistka řídicí jednotky motoru – S102;
Pojistka elektroniky motoru (všechny modely allroad) – S282. |
| 6 | Nepoužívá se (vozidla s pravostranným řízením);
Pojistka 2 pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S125; Pojistka pro žhavicí svíčky – motor, 4 válce – S39; Pojistka ventilátoru chladiče (modely allroad) – S94. |
| 7 | Pojistka pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S39;
Pojistka čerpadla sekundárního vzduchu (benzínové motory) – S130; Pojistka pomocného topení – S62 (vozidla s levostranným řízením) do modelového roku 2000; Nepoužívá se (vozidla s levostranným řízením). |
| 8 | Pojistka pomocného topení – S62 (vozidla s pravostranným řízením) do modelového roku 2000;
Nepoužívá se (vozidla s pravostranným řízením). |
| 9 | Pojistka 2 pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S125;
Pojistka pro žhavicí svíčky – motor, 4 válce – S39; Pojistka ventilátoru chladiče (modely allroad) – S94; Pojistka čerpadla chladicí kapaliny (modely RS6) – S78; Nepoužívá se (vozidla s pravostranným řízením). |
| 10 | Pojistka pro chlazení paliva – S262;
Pojistka -1- (15) (automatická převodovka 01J) – S199; Pojistka skupiny řízení ventilátoru chladiče (všechny modely allroad) – S142; Nepoužívá se (vozidla s pravostranným řízením). |

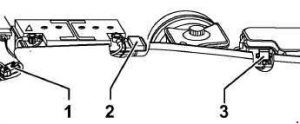

Pojistka v expanzní nádobě
| Číslo |
Popis |
| 1 | Pojistka -1- (30) (týká se pouze V8) – S204 |
| 2 | Pojistka -2- (30) – S205 |
| 3 | Pojistka vytápění pomocného zařízení – S62 |
Pojistka v expanzní nádobě (modely RS6)
| Číslo |
Popis |
| 1 | Pojistka -2- (30) – S205 |
| 2 | Pojistka -1- (30) – S204 |
| 3 | Šroubový spoj baterie |
O Audi A6 C5 Allroad (1997-2005)
Audi A6 C5 Allroad, vyráběný v letech 1997 až 2005, je robustní a všestranné vozidlo, které kombinuje eleganci a schopnost zvládat náročnější terén. Tento model je známý svým sofistikovaným designem a vysokou úrovní komfortu. Audi A6 C5 Allroad nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které jsou známé svou spolehlivostí a výkonem. Vozidlo je vybaveno pokročilým systémem pohonu všech kol quattro, který zajišťuje vynikající trakci a stabilitu na různých površích. Díky těmto vlastnostem je Audi A6 C5 Allroad ideální volbou pro ty, kteří hledají luxusní auto s terénními schopnostmi.
Schéma pojistkové skříně Audi A6 C5 Allroad
Tato stránka zobrazuje schéma pojistkové skříně pro Audi A6 C5 Allroad, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříň se v tomto modelu obvykle nachází v prostoru pod kapotou a v interiéru vozidla, konkrétně na straně řidiče. Diagramy na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat pojistky se stejnou ampérovou hodnotou při jejich výměně, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a správném použití.
