Audi S3 (2008-2016) – pojistková skříň

Audi S3 (2008) – schéma panelu pojistek

Rok výroby: 2008.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S3 (2008) je pojistka 24 v panelu pojistek na přístrojové desce.

Přístrojová deska

Číslo	Popis	Amperáž [A]
1	Prvky motoru (I), manuální nastavení předních světlometů, automatické nastavení světlometů, modul řízení AFS, prvky motoru (II), spínač světlometů (spínač osvětlení / osvětlení), diagnostická zásuvka	10
2	Čtyřkolka, automatická převodovka, modul řízení pro přenos dat CAN (brána), elektromechanická kontrola, automatická převodovka s bránou převodovky, relé motoru, modul řízení nádrže na palivo, modul řízení motoru, kontrola brzd (ABS), elektronický stabilizační program (ESP), nastavení proti smyku (ASRl, spínač brzdových světel	10
3	Airbag	5
4	Klimatizace (senzor tlaku, senzor kvality vzduchu), tlačítko elektronického stabilizačního programu (ESP), nastavení proti smyku (ASRI, senzor hladiny oleje (WIVl, spínač světla couvacího světla, vyhřívání předních sedadel), rozpoznání obsazenosti sedadla (aktivováno) USA), navigace, otevírání garážových vrat, automatické zatemnění zrcátek, vyhřívané trysky pro stěrače čelního skla, klimatizace (modul řízení	5
5	Světlomety AFS (levá strana)	5
6	Světlomety AFS (pravá strana)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Centrální zamykání (přední dveře)	10
13	Centrální zamykání (zadní dveře), elektronika komfortu (modul řízení)	10
14	Elektronický stabilizační program (ESP) (modul řízení), automatická převodovka (modul řízení, automatická převodovka s bránou převodovky)	10
15	Vnitřní osvětlení, čtecí světla	10
16	Diagnostická zásuvka, senzor deště, klimatizace (modul řízení)	10
17	Systém varování proti krádeži	5
18	Diagnóza startování	5
19	–	–
20	–	–
21	–	–
22	Klimatizace (ventilátor)	40
23	Čelní sklo na straně řidiče	30
24	Zapalovač cigaret	20

25	Odmrazovač zadního okna	30
26	Elektrická zásuvka v zavazadlovém prostoru	20
27	Modul řízení nádrže paliva, čerpadlo paliva	15
28	Elektrické okno, zadní	30
29	–	–
30	Automatická převodovka	20
31	Automatická převodovka (čerpadlo podtlaku)	20
32	–	–
33	Posuvná / vyklápěcí střecha	20
34	–	–
35	–	–
36	Bederní opora	10
37	Vyhřívané přední sedadla	20
38	Přední sklo na straně cestujícího	30
39	–	–
40	Vytápění (ventilátor)	40
41	Stěrač zadního okna	15
42	Stěrač předního skla (čerpadlo na stříkání)	15
43	Elektronika pohodlí (řídicí modul)	20
44	Modul řízení přívěsu	20
45	Modul řízení přívěsu	15
46	–	–
47	Balení mobilního telefonu (VDA rozhraní)	5
48	–	–
49	–	–

Motorový prostor

Verze (1) s 30 pojistkami na zasunutí

Číslo	Popis	Amperáž [A]
F1	–	–
F2	Elekronika volantu	5
F3	Napětí baterie	5
F4	Ventily systému proti zablokování (ABS)	30
F5	Modul řízení převodovky	15
F6	Modul přístrojové desky	5
F7	Modul řízení převodovky	30
F8	Navigační systém, rádiový systém	15
		25
F9	Navigační systém, digitální rádio, mobilní telefon, televizní zařízení	5
F10	Modul řízení motoru, hlavní relé	5
		10
F11	–	–
F12	Modul řízení pro přenos dat CAN (brána)	5
F13	Modul řízení motoru	15
		25
F14	Zapalovací cívky	20

F15	Diagnostika nádrže, senzor kyslíka	10
		15
F 16	Čerpadlo systému proti zablokování (ABS)	30
F17	Klakson	15
F18	Audio zesilovač	30
F19	Systém stěrače čelního skla	30
F20	Regulátor hlasitosti	20
F21	Senzor kyslíku	10
F22	Spínač pedálu spojky, spínač brzdových světel	5
F23	Relé motoru, prvky motoru	5
		10
		15
F24	Prvky motoru	10
F25	Osvětlení pravé strany (kontrola elektrického systému)	30
F26	Osvětlení levé strany (kontrola elektrického systému)	30
F27	Čerpadlo sekundárního vzduchu	40
F28	Terminál relé napájení inal 15	40
F29	Přiřazení pojistek na levém panelu (speciální vybavení)	50
F30	Terminál relé napájení 75	50

Verzia (2) s 54 poistkami na zasunutie

Číslo	Popis	Amperáž [A]
F1	Čerpadlo systému proti zablokování (ABS)	30
F2	Čerpadlo systému proti zablokování (ABS)	30
F3	–	–
F4	Napětí baterie	5
F5	Klaksón	15
F6	Ventil na regulaci objemu / čerpadlo paliva	15
F7	–	–
F8	–	–
F9	Elementy motoru	10
F10	Kontrola nádrže paliva, senzor hmotnostního proudění vzduchu	10
F11	Senzory kyslíku před katalyzátorem	10
F12	Senzory kyslíku, za katalyzátorem	10
F13	Automatická převodovka	15
F14	–	–
F15	Čerpadlo na návrat vody	10
F 16	Elektronika volantu	5
F17	Modul přístrojové desky	5
F18	Audio zesilovač	30
F19	Navigační systém, rádiový systém	15
		25
F20	Navigační systém, digitální rádio, mobilní telefon, televizní zařízení	5
F21	–	–
F22	–	–
F23	Modul řízení motoru, hlavní relé	10
F24	Modul řízení pro přenos dat CAN (brána)	5
F25	–	–
F26	–	–

F27	–	–
F28	Modul řízení motoru	15
F29	Relé motoru, mechanické komponenty	5
F30	–	–
F31	Systém stěrače čelního skla	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy motoru	10
F39	Spínač pedálu spojky, spínač brzdových světel	5
F40	Zapalovací cívky
F41	–	–
F42	Relé napájení motoru	5
F43	Zapalovací cívky	30
F44	–	–
F45	–	–
F46	–	–
F47	Osvětlení levé strany (kontrola elektrického systému)	30
F48	Osvětlení pravé strany (kontrola elektrického systému)	30
F49	Terminál relé napájení l 15	40
F50	–	–
F51	Čerpadlo sekundárního vzduchu	40
F52	Terminál relé napájení 75	50
F53	Přiřazení pojistek v levém panelu (speciální vybavení)	50
F54	–	–

Audi S3 (2010) – schéma pojistky

Rok výroby: 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S3 (2010) je pojistka 24 v pojistkové skříňce.

Panel přístrojů

Číslo	Popis	Amp [A]
1	Manuálne nastavenie svetlometov; Automatické nastavenie svetlometov; Modul riadenia AFS; Prvky motora; Spínač svetlometov (spínač osvetlenia); Diagnostická zásuvka.	10
2	Automatická prevodovka; Modul riadenia prenosu dát CAN (brána); Elektromechanická kontrola; Relé motora automatickej prevodovky s bránou na zmenu prevodového stupňa; Kontrolór nádrže na palivo; Kontrolór motora; Kontrola bŕzd (ABS); Elektronický stabilizačný program (ESP); Systém proti preklzu (ASR).	10
3	Airbag	5
4	Klimatizácia (senzor tlaku, senzor kvality vzduchu); Tlačidlo elektronického stabilizačného programu (ESP); Systém kontroly protišmyku (ASR); Displej tlaku pneumatík; Senzor hladiny oleja; Spínač cúvania; Vyhrievanie predných sedadiel; Asistencia pri parkovaní; Rozpoznanie obsadenosti sedadiel (v vozidlách v USA); Otvorenie dverí garáže; Automatické zatemnenie zrkadiel; Asistent svetlometov; Vyhrievané trysky pre stierače čelného skla; Klimatizácia (modul riadenia).	5
5	Svetlomety AFS (ľavá strana)	5
6	Svetlomety AFS (pravá strana)	5
7	–	–
8	–	–
9	Navigačný systém, rádiový systém	15
10	Digitálne rádio, mobilný telefón, televízne zariadenia	7,5
11	Automatické zatemnenie zrkadiel; Asistent svetlometov.	10
12	Centrálne zamykanie (predné dvere)	10
13	Centrálne zamykanie (zadné dvere)	10
14	Elektronický stabilizačný program (ESP) (modul riadenia); Automatická prevodovka brány na zmenu prevodového stupňa.	10
15	Vnútorné osvetlenie; Čítacie lampy.	10
16	Diagnostická zásuvka; Senzor dažďa; Klimatizácia (modul riadenia); Displej monitora tlaku pneumatík (modul riadenia)	10
17	Systém varovania proti krádeži	5
18	Diagnóza štartéra	5
19	Štvorkolka	10
20	–	–
21	–	–
22	Ventilátory ventilátora	40
23	Čelné sklo na strane vodiča	30
24	Predná zásuvka napájania	20

25	Odmlžovač zadného okna	30
26	Elektrická zásuvka v batožinovom priestore	20
27	Modul riadenia nádrže na palivo; Čerpadlo paliva.	15
28	Elektrické okno – zadné	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Posuvná alebo vyklápacia strecha	20
34	–	–
35	–	–
36	Bedrová opierka	10
37	Vyhrievané predné sedadlá	20
38	Predné sklo na strane cestujúceho	30
39	Rozhranie špeciálnych funkcií	5
40	Štartovanie	40
41	Stierač zadného okna	15
42	–	–
43	Modul riadenia karosérie	20
44	–	–
45	–	–
46	–	–
47	Balenie mobilného telefónu (rozhranie VDA)	5
48	–	–
49	–	–

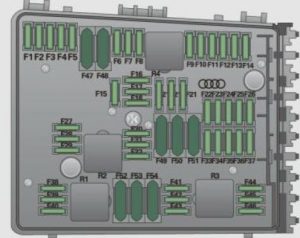

Motorový priestor

Verzia (1) s 30 poistkami na zasunutie

Číslo	Popis	Amp [A]
F1	Terminál 30	40
F2	Elementy motora	20
F3	Napätie batérie	5
F4	Ventily ESP; Ventily protiblokovacieho systému (ABS).	20
		30
F5	Modul riadenia prevodovky	15
F6	Elektronika riadenia	5
F7	–	–
F8	–	–
F9	–	–
F10	Modul riadenia motora; Hlavné relé.	5
		10
F11	–	–
F12	Modul riadenia pre prenos údajov CAN (brána)	5
F13	Modul riadenia motora	15
		25
		30
F14	Zapaľovacie cievky; Elementy motora (naftový motor).	20

F15	Modul riadenia vykurovania; Komponent motora; Diagnostika nádrže; Lambda sonda.	10
		15
F 16	Modul riadenia karosérie (pravý)	30
F17	Klakson	15
F18	Audio zosilňovač	30
F19	Systém stieračov čelného skla	30
F20	Čerpadlo návratu vody; Ventil regulátora objemu.	10
		20
F21	Senzor kyslíka; Vákuové čerpadlo.	15
F22	Spínač pedála spojky; Spínač brzdových svetiel.	5
F23	Prvky motora; Čerpadlo vody.	5
		10
		15
F24	Prvky motora; Čerpadlo vody	10
F25	Čerpadlo (ESP / ABS); Ventil ABS.	40
F26	Modul riadenia karosérie (ľavý)	30
F27	Čerpadlo sekundárneho vzduchu; Modul riadenia vykurovania.	40
F28	–	–
F29	Priradenie poistiek na ľavom paneli (špeciálne vybavenie).	50
F30	Terminál relé napájania 15	50

Verzia (2) s 54 poistkami na zasunutie

Číslo	Popis	Amp [A]
F1	Modul řízení karoserie (pravý)	30
F2	Ventily ESP; Ventily systému proti zablokování (ABS).	20
		30
F3	Terminál 30	40
F4	Napětí baterie	5
F5	Klakson	15
F6	–	–
F7	–	–
F8	–	–
F9	Elementy motoru	10
F10	Řízení palivové nádrže; Senzor hmotnostního průtoku vzduchu.	10
F11	Senzory kyslíku před katalyzátorem	10
F12	Senzory kyslíku za katalyzátorem	10
F13	Automatická převodovka	15
F14	–	–
F15	Čerpadlo vody	10
F 16	Ventil pro regulaci objemu	20
F17	Elektronika řízení	5
F18	Audio zesilovač	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Modul řízení motoru; Hlavní relé.	10
F24	Modul řízení pro přenos dat CAN (brána)	5
F25	–	–
F26	–	–

F27	–	–
F28	Modul řízení motoru	15
		25
F29	Elementy motoru	5
F30	–	–
F31	Systém stěračů čelního skla	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy motoru; Diagnostika nádrže.	10
F39	Spínač pedálu spojky; Spínač brzdových světel.	5
F40	Zapalovací cívky	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Modul řízení levé karoserie	30
F48	Čerpadlo (ESP / ABS); Ventil ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Terminál relé napájení 15	50
F53	Přiřazení pojistek v levém panelu (speciální vybavení).	50
F54	–	–

Audi S3 (2011) – schéma pojistky

Rok výroby: 2011.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S3 (2011) je pojistka 24 v pojistkové skříňce na přístrojové desce.

Panel přístrojů

Číslo	Popis	Amp [A]
1	Manuální nastavení světlometů; Automatické nastavení světlometů; Modul řízení AFS; Prvky motoru; Spínač světlometů; Diagnostická zásuvka.	10
2	Automatická převodovka; Modul řízení přenosu dat CAN (brána); Elektromechanická kontrola; Relé motoru automatické převodovky s bránou pro změnu převodového stupně; Kontrolor nádrže paliva; Kontrolor motoru; Kontrola brzd (ABS); Elektronický stabilizační program (ESP); Systém proti prokluzu (ASR).	10
3	Airbag	5
4	Klimatizace (senzor tlaku, senzor kvality vzduchu); Tlačítko elektronického stabilizačního programu (ESP); Systém regulace proti prokluzu (ASR); Displej tlaku pneumatik; Senzor hladiny oleje; Spínač couvání; Vyhřívání předních sedadel; Asistence při parkování; Rozpoznávání obsazenosti sedadel (v vozidlech v USA); Otevření dveří garáže; Automatické zatmavení zrcátek; Asistent světlometů; Vyhřívané trysky pro stěrače; Klimatizace (modul řízení).	5
5	Světlomety AFS (levá strana)	5
6	Světlomety AFS (pravá strana)	5
7	–	–
8	–	–
9	Systém navigace; Rádiový systém.	15
10	Digitální rádio, mobilní telefon, televizní zařízení	7,5
11	Automatické zatmavení zrcátek; Asistent světlometů.	10
12	Centrální zamykání (přední dveře)	10
13	Centrální zamykání (zadní dveře)	10
14	Elektronický stabilizační program (ESP) (modul řízení); Automatický přenos brány pro změnu převodového stupně.	10
15	Vnitřní osvětlení; Čtecí světla.	10
16	Diagnostická zásuvka; Senzor deště; Klimatizace (modul řízení); Displej monitoru tlaku pneumatik (modul řízení).	10
17	Systém varování proti krádeži	5
18	Diagnostika	5
19	Čtyřkolka	10
20	–	–
21	–	–
22	Ventilátory ventilátoru	40
23	Přední sklo na straně řidiče	30
24	Přední napájecí zásuvka	20

25	Odmrazovač zadního okna	30
26	Elektrická zásuvka v zavazadlovém prostoru	20
27	Modul řízení nádrže paliva; Čerpadlo paliva.	15
28	Elektrické okno, zadní	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Posuvná nebo vyklápěcí střecha	20
34	–	–
35	–	–
36	Bederní opora	10
37	Vyhřívaná přední sedadla	20
38	Přední sklo na straně cestujícího	30
39	Rozhraní speciálních funkcí	5
40	Motorek na startování	40
41	Stěrač zadního okna	15
42	–	–
43	Modul řízení karoserie	20
44	–	–
45	–	–
46	–	–
47	Balíček mobilního telefonu (rozhraní VDA)	5
48	–	–
49	–	–

Motorový prostor

Číslo	Amperáže	Amp [A]
F1	Terminál 30	40
F2	Elementy motoru	20
F3	Napětí baterie	5
F4	Ventily ESP; Ventily systému proti zablokování (ABS).	20
		30
F5	Modul řízení převodovky	15
F6	Elektronika řízení	5
F7	–	–
F8	–	–
F9	–	–
F10	Modul řízení motoru; Hlavní relé.	5
		10
F11	–	–
F12	Modul řízení pro přenos dat CAN (gateway)	5
F13	Modul řízení motoru	15
		25
		30
F14	Zapalovací cívky; Elementy motoru (naftový motor).	20

F15	Modul řízení vytápění; Komponent motoru; Diagnostika nádrže; Lambda sonda.	10
		15
F 16	Modul řízení karoserie (pravý)	30
F17	Klakson	15
F18	Audio zesilovač	30
F19	Systém předního stěrače	30
F20	Čerpadlo návratu vody; Ventil regulátoru objemu.	10
		20
F21	Senzor kyslíku, vákuové čerpadlo	15
F22	Spínač pedálu spojky; Spínač brzdových světel.	5
F23	Prvky motoru; Čerpadlo vody.	5
		10
		15
F24	Prvky motoru; Čerpadlo vody.	10
F25	Čerpadlo (ESP/ABS); Ventil ABS	40
F26	Modul řízení karoserie (levý)	30
F27	Čerpadlo sekundárního vzduchu; Modul řízení vytápění.	40
F28	–	–
F29	Přiřazení pojistek v ovládacím panelu vlevo (speciální vybavení).	50
F30	Terminál relé napájení 15	50

Verze (2) s 54 pojistkami na zástrčku

Číslo	Popis	Amp [A]
F1	Řídicí modul karoserie (pravý)	30
F2	Ventily ESP; Ventily systému proti zablokování (ABS).	20
		30
F3	Terminál 30	40
F4	Napětí baterie	5
F5	Klakson	15
F6	–	–
F7	–	–
F8	–	–
F9	Prvky motoru	10
F10	Řízení nádrže na palivo; Senzor hmotnostního průtoku vzduchu.	10
F11	Senzory kyslíku před katalyzátorem	10
F12	Senzory kyslíku za katalyzátorem	10
F13	Automatická převodovka	15
F14	–	–
F15	Čerpadlo vody	10
F 16	Ventil pro regulaci objemu	20
F17	Elektronika řízení	5
F18	Audio zesilovač	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Řídicí modul motoru; Hlavní relé.	10
F24	Řídicí modul pro přenos údajů CAN (brána)	5
F25	–	–
F26	–	–

F27	–	–
F28	Řídicí modul motoru	15
		25
F29	Elementy motoru	5
F30	–	–
F31	Systém stěrače předního skla	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy motoru; Diagnostika nádrže.	10
F39	Spínač pedálu spojky; Spínač brzdových světel.	5
F40	Zapalovací cívky	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Řídicí modul levé karoserie	30
F48	Čerpadlo (ESP / ABS); Ventil ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Terminál relé napájení 15	50
F53	Přiřazení pojistek v levém ovládacím panelu (speciální vybavení).	50
F54	–	–

Audi S3 (2012) – schéma pojistkové skříňky

Rok výroby: 2012.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S3 (2012) je pojistka 24 v pojistkové skříňce na přístrojové desce.

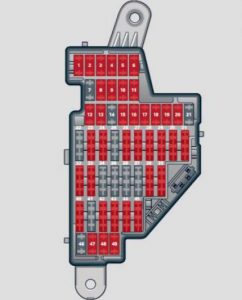

Přístrojová deska

Číslo	Popis	Amp [A]
1	Manuální nastavení paprsku předních světel; Automatické nastavení paprsku světel; Modul řízení AFS 1; Komponenty motoru; Spínač světla; Diagnostická zásuvka.	10
2	Automatická převodovka; Modul řízení pro přenos dat CAN (brána); Systém elektromechanického řízení; Automatická převodovka s bránou převodovky; Kontrolor nádrže na palivo; Kontrolor motoru; Kontrola brzd (ABS); Elektronický stabilizační program (ESP); Nastavení proti prokluzu (ASR).	10
3	Airbag	5
4	Klimatizace (senzor tlaku, senzor kvality vzduchu); Tlačítko elektronického stabilizačního programu (ESP); Systém nastavení proti prokluzu (ASR); Displej tlaku pneumatik; Senzor hladiny oleje; Spínač světel couvání; Přední vytápění; Asistence při parkování; Rozpoznávání obsazenosti míst (v vozidlech v USA); Otevření dveří garáže; Automatické zatemnění zrcátek; Asistent světlometů; Vyhřívané trysky pro stěrače předního skla; Klimatizace (modul řízení).	5
5	Světlomety AFS (levá strana)	5
6	Světlomety AFS (pravá strana)	5
7	–	–
8	Přístrojový panel	5
9	Navigační systém, rádiový systém	15
10	Digitální rádio, mobilní telefon, televizní zařízení	7,5
11	Automatické zatemnění zrcátek; Asistent světlometů.	10
12	Centrální zamykání (přední dveře)	10
13	Centrální zamykání (zadní dveře)	10
14	ESP (modul řízení); Automatická převodovka brány převodovky.	10
15	Vnitřní osvětlení	10
16	Diagnostická zásuvka; Senzor deště; Klimatizace (modul řízení); Displej monitoru tlaku pneumatik (modul řízení).	10
17	Systém varování proti krádeži	5
18	Diagnóza startéru	5
19	Čtyřkolka	10
20	Audi magnetic ride	10
21	–	–
22	Ventilátory ventilátoru	40
23	Přední sklo na straně řidiče	30
24	Přední zásuvka napájení	20

25	Odmrazovač zadního okna	30
26	Elektrická zásuvka v zavazadlovém prostoru	20
27	Modul řízení nádrže paliva; Čerpadlo paliva.	15
28	Elektrické okno – zadní	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Posuvná nebo vyklápěcí střecha	20
34	–	–
35	–	–
36	Bederní opěrka	10
37	Vyhřívané přední sedadla	20
38	Přední sklo na straně cestujícího	30
39	Rozhraní speciálních funkcí	5
40	Startování	40
41	Stěrač zadního okna	15
42	–	–
43	Modul řízení karoserie	20
44	–	–
45	–	–
46	–	–
47	Balení mobilního telefonu (rozhraní VDA)	5
48	–	–
49	–	–

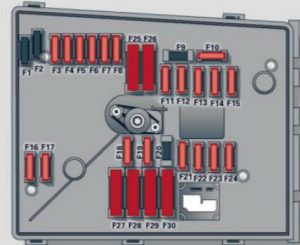

Motorový prostor

Číslo	Popis	Amp [A]
F1	–	–
F2	Komponenty motoru	20
F3	Napětí baterie	5
F4	Ventily ESP; Ventily systému proti zablokování (ABS).	20
		30
F5	Modul řízení převodovky	15
F6	Elektronika řízení	5
F7	–	–
F8	–	–
F9	–	–
F10	Modul řízení motoru; Hlavní relé.	5
		10
F11	–	–
F12	Modul řízení pro přenos dat CAN (brána)	5
F13	Modul řízení motoru (naftový motor / benzínový motor)	15
		20
		25
		30
F14	Zapalovací cívky, komponenty motoru (naftový motor)	20
F15	Modul řízení topení / komponent motoru; Diagnostika nádrže; Lambda sonda	10

15
F 16	Modul řízení karoserie (pravý)	30
F17	Klaksón	15
F18	Audio zesilovač	30
F19	Systém stěrače předního skla	30
F20	Čerpadlo na návrat vody; Ventil regulátoru objemu	10
		15
		20
F21	Senzor kyslíku (nafta a benzínový motor); Vákuové čerpadlo.	10
		15
		20
F22	Spínač pedálu spojky; Spínač brzdových světel.	5
F23	Relé motoru; Čerpadlo vody; Komponenty motoru; Ventil regulátoru objemu.	5
		10
		15
F24	Komponenty motoru; Čerpadlo vody.	10
F25	Čerpadlo (ESP / ABS); Ventil ABS.	40
F26	Modul řízení karoserie (levý)	30
F27	Čerpadlo sekundárního vzduchu; Modul řízení topení.	40
F28	–	–
F29	Přiřazení pojistek na levé palubní desce (speciální vybavení).	50
F30	Terminál relé napájení 15	50

Audi S3 (2015) – schéma pojistkové skříňky

Rok výroby: 2015.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S3 (2015) je pojistka (?) v pojistkové skříňce na přístrojové desce.

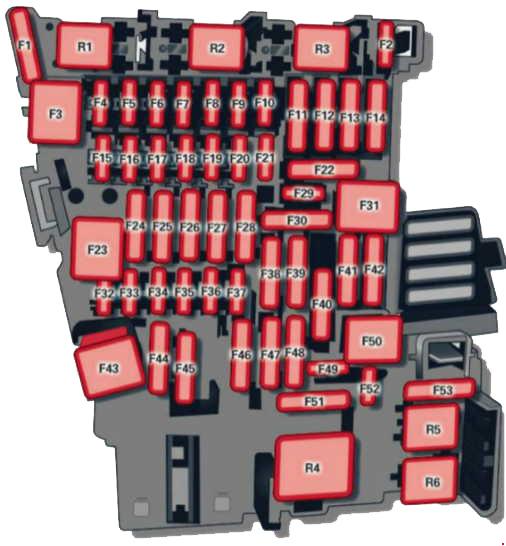

Přístrojová deska

Číslo	Popis	Amp [A]
F1	Elementy motora	30
F2	Nastavenie sedadla	10
F3	Ochrana hydraulickej pumpy (kabriolet)	40
F4	Kontrola MM, komponenty MMI	7,5
F5	Prechod	5
F6	Antivandalový alarm	5
F7	Kontrola klimatizácie a vykurovania; Páka prevodovky (automatická prevodovka); Stacionárne vykurovanie; Relé vykurovacej odporu zadného okna.	10
F8	Diagnostika; Elektrický spínač parkovacej brzdy; Spínač svetla; Senzor dažďa a svetla; Vnútorné osvetlenie.	10
F9	Modul spínača stĺpika riadenia	1
F10	Displej	5
F11	Napínače bezpečnostných pásov na strane vodiča	25
F12	Oblasť MMI	15
		20
F13	Modul adaptívnej kontroly klapiek	20
F14	Ventilátor klimatizačného systému	30
F15	Elektronická blokácia stĺpika riadenia	10
F 16	Oblasť MMI	7,5
F17	Sada ukazovateľov	5
F18	Zadná kamera	7,5
F19	Modul kontroly kľúča; Systém nádrží.	7,5
F20	Systém nádrží	7,5
F21	–	–
F22	–	–
F23	Externé osvetlenie; Vyhrievané trysky na čistiaci prostriedok.	40
F24	Panoramatická strecha; Modul kontroly horného napájania; Horné zamykanie (kabriolet).	20
		30
F25	Bočné dvere vodiča (napr. elektrické okná)	30

F26	Vyhrievanie sedadla	30
F27	Audio zosilňovač	30
F28	Modul riadenia napájania; Elektronika (Cabriolet).	5
F29	Vnútorné osvetlenie	7,5
F30	–	–
F31	Externé osvetlenie	40
F32	Systémy asistencie vodiča	7,5
F33	Airbag	5
F34	Osvetlenie tlačidiel; Relé kabíny hore v relé vyhrievania (Cabriolet) a relé zásuvky; Vnútorný zvuk; Spínač svetla cúvania; Senzor teploty; Senzor hladiny oleja/	7,5
F35	Diagnostika; Systém regulácie prietoku svetiel; Senzor kvality vzduchu; Automatické stmavovanie zrkadla/	10
F36	Pravé smerové svetlo a pravý LED projektor	15
F37	Ľavé smerové svetlo a ľavé predné LED svetlo	15
F38	–	–
F39	Bočné dvere predného pasažiera (napr. elektrické okná)	30
F40	Zásuvka	20
F41	Napínače bezpečnostných pásov na strane pasažiera vpredu	25
F42	Centrálne zamykanie; Umývanie predného okna.	40
F43	Hlavné svetlá; Osvetlenie.	30
F44	Štvorkolka	15
F45	–	–
F46	–	–
F47	–	–
F48	–	–
F49	Štartovanie; Senzor spojky; Relé hlavných svetiel.	5
F50	–	–
F51	–	–
F52	–	–
F53	Odvlhčovač zadného okna	30

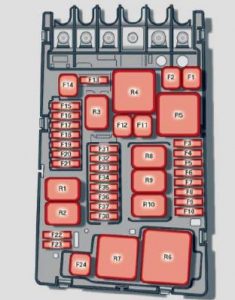

Motorový prostor

Číslo	Popis	Amp [A]
F1	Modul řízení ESC	40
F2	Modul řízení ESC	40
F3	Modul řízení motoru (benzín / nafta)	15
		30
F4	Chlazení motoru; Prvky motoru; Relé pomocné cívky ohřívače (1 + 2); Relé čerpadla sekundárního vzduchu.	5
		10
F5	Prvky motoru; Systém nádrže.	7,5
		10
		15
F6	Senzor brzdového světla	5
F7	Prvky motoru; Čerpadla vody.	7,5
		10
		15
F8	Senzor kyslíku	10
		15
F9	Prvky motoru; Výfukové ventily; Modul řízení svíček; Ventil SULEV.	5
		10
		20
F10	Vstřikovače paliva; Modul řízení paliva.	15
		20
F11	Přídavný topný prvek ohřívače 2	40

F12	Přídavný topný prvek ohřívače 3	40
F13	Modul řízení automatické převodovky	15
		30
F14	–	–
F15	Klakson	15
F 16	Zapalovací cívka	5
		20
F17	Modul řízení ESC; Modul řízení motoru.	7,5
F18	Terminál 30 (referenční napětí)	5
F19	Štětce	30
F20	Klakson	10
F21	–	–
F22	Diagnostika terminálu SO	5
F23	Startování	30
F24	Přídavný topný prvek ohřívače 1	40
F25	–	–
F26	–	–
F27	–	–
F28	–	–
F29	–	–
F30	–	–
F31	Čerpadlo podtlaku	15
F32	LED světlomety	5

Audi S3 (2016) – schéma pojistkové skříňky

Rok výroby: 2016.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S3 (2016) je pojistka (?) v pojistkové skříňce na přístrojové desce.

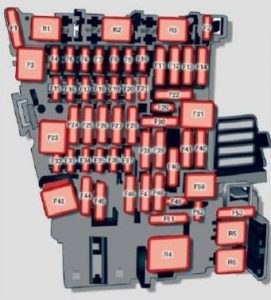

Přístrojová deska

Číslo	Popis
F1	Elementy motora
F2	Nastavení sedadla
F3	Ochrana hydraulické pumpy (kabriolet)
F4	Kontrola MM, komponenty MMI
F5	Přechod
F6	Páka převodovky (automatická převodovka)
F7	Kontrola klimatizace a topení; Páka převodovky (automatická převodovka); Stacionární topení; Relé topení zadního okna.
F8	Diagnostika; Elektromechanický spínač parkovací brzdy; Spínač světla; Senzor deště a světla; Pojistková skříňka osvětlení interiéru (hybrid Plug-in *); Alarmový systém.
F9	Modul spínače sloupku řízení
F10	Displej
F11	Napínače bezpečnostních pásů na straně řidiče
F12	Oblast MMI
F13	Modul řízení adaptivního akcelerátoru; Servisní zásuvka (hybrid Plug-in ”).
F14	Ventilátor klimatizačního systému
F15	Elektronická blokace sloupku řízení
F 16	Oblast MMI
F17	Přístrojová deska
F18	Zadní kamera
F19	Modul řízení klíče ke startování; Systém nádrže.
F20	Systém nádrží
F21	–
F22	–
F23	Externí osvětlení; Vyhřívané trysky na kapalinu na mytí skel.
F24	Panoramatické okno; Modul řízení horního napájení; Horní uzamčení (kabriolet).
F25	Dveře na straně řidiče (například, elektricky ovládaná okna)
F26	Vyhřívání sedadla

F27	Audio zesilovač
F28	Modul řízení napájení; Elektronika (Cabriolet).
F29	Vnitřní osvětlení
F30	–
F31	Externí osvětlení
F32	Systémy asistence řidiče
F33	Airbag
F34	Osvětlení tlačítek; Horní relé topení kabiny (Cabriolet) a relé zásuvky; Vnitřní zvuk; Spínač couvacího světla; Senzor teploty.
F35	Funkční osvětlení; Diagnostika; Systém regulace průtoku světlometů; Senzor kvality vzduchu; Automatické ztmavení zrcátka.
F36	Pravé obrysové světlo a pravý LED projektor
F37	Levé obrysové světlo a levý LED projektor
F38	Baterie s vysokým napětím (hybrid Plug-in *)
F39	Boční dveře předního pasažéra (například, elektricky ovládaná okna)
F40	Zásuvka
F41	Napínače bezpečnostních pásů na straně předního pasažéra
F42	Centrální zamykání; Postřikovač čelního skla.
F43	Projektory; Osvětlení
F44	Čtyřkolka
F45	–
F46	–
F47	Stěrač zadního skla
F48	Externí zesilovač hluku (hybrid Plug-in *)
F49	Startování; Senzor spojky; Relé projektoru; Baterie s vysokým napětím (hybrid Plug-in *).
F50	–
F51	–
F52	–
F53	Odvlhčovač zadního skla

Motor

Číslo	Popis
F1	Modul řízení ESC
F2	Modul řízení ESC
F3	Modul řízení motoru (benzín / nafta)
F4	Chlazení motoru; Prvky motoru; Relé pomocné cívky ohřívače (1 + 2); Relé čerpadla sekundárního vstřikování vzduchu.
F5	Prvky motoru; Systém nádrže.
F6	Senzor brzdového světla
F7	Prvky motoru; Čerpadla vody.
F8	Senzor kyslíku
F9	Prvky motoru; Výfukové ventily; Modul řízení svíček; Ventil SULEV.
F10	Palivové vstřikovače; Modul řízení paliva.
F11	Pomocný ohřívací prvek ohřívače 2
F12	Pomocný ohřívací prvek ohřívače 3
F13	Modul řízení automatické převodovky
F14	–
F15	Klakson
F 16	Cívka zapalování; Elektronika výkonu (hybrid Plug-in *).
F17	Modul řízení ESC; Modul řízení motoru.

F18	Terminál 30 (referenční napětí)
F19	Štětce
F20	Klakson
F21	–
F22	Diagnostika terminálu SO
F23	Startování
F24	Pomocné vytápěcí těleso ohřívače 1; Zesilovač brzdné síly (hybrid Plug-in *).
F25	–
F26	–
F27	–
F28	–
F29	–
F30	–
F31	Čerpadlo na vakuum; Vodní čerpadlo (hybrid Plug-in *).
F32	LED reflektory
F33	Paměť asistence při brzdění (hybrid Plug-in *)
F34	Paměť asistence při brzdění (hybrid Plug-in *)
F34	Relé (hybrid Plug-in *)

O Audi S3 (2008-2016)

Audi S3 z let 2008 až 2016 je sportovní model, který patří do kategorie kompaktních automobilů. Tento model je známý svým dynamickým designem a výkonnými motory. Audi S3 je vybaveno pohonem všech čtyř kol Quattro, což zajišťuje vynikající trakci a stabilitu na silnici. Pod kapotou se nachází 2.0-litrový TFSI motor, který nabízí výkon až 300 koní, což umožňuje rychlou akceleraci a sportovní zážitek z jízdy. Interiér vozidla je navržen s důrazem na kvalitu a komfort, přičemž obsahuje moderní technologie a prvotřídní materiály.

Schéma pojistkové skříňky Audi S3

Tato stránka zobrazuje schéma pojistkové skříňky pro Audi S3, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky s rovnakou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Schéma pojistkové skříňky pomáhá identifikovat správnou pojistku pro konkrétní elektrický obvod a zajišťuje, že všechny komponenty vozidla budou správně chráněné.
