BMW 535i – E34 (1991-1994) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky BMW 535i (E34) 1991-1994, získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
BMW 535i – E34 (1991-1994) – schéma pojistkové skříňky
Rok výroby: 1991, 1992, 1993, 1994.
Pojistky zásuvky zapalovače cigaret (zásuvky napájení) u modelu BMW 535i – E34 jsou pojistka č. 5 v přední pojistkové skříňce.

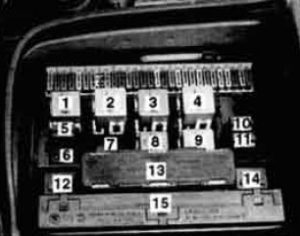

Blok rozvodu napájení vpředu
Blok pojistek se nachází v dolní části palubní desky, na straně řidiče.
| Číslo | Popis |
| 1 | Připojovací konektor klaksonu;Telefon |
| 2) | Relé motorku pro startování |
| 3) | Relé vypouštění (terminál R) |
| 4 | Relé ventilátoru |
| 5 | Relé čerpadla ostřikovače |
| 6 | Relé telefonického upozornění |
| 7 | Relé ABS (např. 1994 · 95) |
| 8 | Relé vypouštění (K 61) |
| 9 | Relé vypouštění (K 15) |
| 10 | Relé čerpadla pomocné vody |
| 11 | Relé klaksonu |
| 12 | Relé výstražných světel |
| 13 | Kontrola modulu řízení |
| 14 | Modul řízení poruch |
| 15 | Modul řízení lampy |

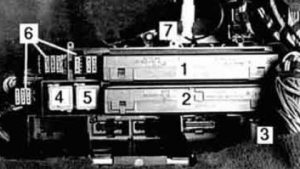

Pojistková skříňka distribuce napájení zadní
Pojistková skříňka zadní se nachází pod zadním sedadlem a obsahuje pomocné pojistky, relé a moduly řízení.
| Číslo | Popis |
| 1 | Modul relé |
| 2) | Modul všeobecný |
| 3) | Relé odvlhčovače vzduchu zadního |
| 4 | Relé stěračů |
| 5 | Relé ochrany napájení elektrického |
| 6 | Bloky pojistek |
| 7 | Blok pojistek (1992 a později) |
Pojistková skříňka (E-box)
Pojistková skříňka nebo E-box se nachází v pravém zadním rohu motorového prostoru.
| Číslo | Popis |
| 1 | Modul řízení ABS nebo Slip (tahání) |
| 2) | Modul řízení DME |
| 3) | Modul tempomatu |
| 4 | Relé systému (hlavní) |
| 5 | Relé čerpadla paliva |
| 6 | Relé ohřívače senzoru kyslíku |
Pomocná deska relé
Pomocná deska relé je namontována v levém předním rohu motorového prostoru.
| Číslo | Popis |
| 1 | Modul systému čištění světlometů a odvlhčování (Kanada) |
| 2) | Relé normální rychlosti |
| 3) | Relé vysoké rychlosti |
| 4 | Relé akustického upozornění telefonu |
| 5 | Relé klimatizace |
| 6 | Pojistky |
Poloha pojistky
Pojistky od 1 do 29 jsou namontovány v pojistkové skříňce předního rozvodu napájení. Dodatečné polohy pojistek zahrnují rozvodnou skříňku napájení zadního (pojistky č. 30-37 a č. 40-47) a panel relé pomocných (pojistky č. 48, 49 nebo č. 55-56).
| Číslo | Amperáže [A] | Popis |
| 1 | 15 | ABS (viz také pojistka 17);Kontrola monitoru přístrojové desky (viz také pojistky 15, 17, 20, 29);
Monitor lampy (viz také pojistky 2, 3, 5, 7, 10, 11, 13, 14, 15); Brzdová světla; Tempomat (viz také pojistka 17); Palubní počítač (viz také pojistky 17, 20); Elektronická kontrola škrticí klapky (EML) (viz také pojistky 17, 20); Elektronická kontrola převodovky (viz také pojistka 12, 17). |
| 2) | 7,5 | Vstřikování paliva (pouze motor M60);Světlomety/mlhová světla (viz také pojistky 3, 4, 5, 7, 10, 11, 13, 14, 15, 24);
Monitor lampy (viz také pojistky 1, 3, 4, 5, 7, 10, 11, 13, 14, 15); Spínač nouzových světel (viz také pojistky 3, 6, 13, 14); Jednotka kontroly poruch (viz také pojistky 6, 10, 11). |
| 3) | 7,5 | Světlomety/mlhová světla (viz také pojistky 2, 5, 7, 10, 11, 13, 14, 24);Monitor lampy (viz také pojistky 1, 2, 4, 5, 7, 10, 11, 13, 14, 15);
Směrovky a nouzová světla (viz také pojistky 2, 6, 13, 14); Čistič světlometů (Kanada) (viz také pojistky 4, 5, 17, 22, 24); Elektronika karoserie (ZKE) (viz také pojistky 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Parkovací světla / zadní / kabina (viz také pojistky 5, 15, 20);Monitor lampy (viz také pojistky 1, 2, 3, 5, 7, 10, 11, 13, 14, 15);
Elektrická zrcátka (viz také pojistky 5, 12); Čistič světlometů (Kanada) (viz také pojistky 3, 5, 17, 22, 24); Elektronika karoserie (ZKE) (viz také pojistky 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Světlomety / mlhová světla (viz také pojistky 2, 3, 7, 10, 11, 13, 14);Čistič světlometů (Kanada) (viz také pojistky 3, 4, 17, 22, 24);
Zadní světla a pod kapotou (viz také pojistky 4, 15, 20); Osvětlení registrační značky (viz také 15, 21); Osvětlení prostoru a zapalovače cigaret (viz také pojistky 18, 21, 26); Vnitřní osvětlení (viz také pojistky 17, 18, 20, 21); Monitor lampy (viz také pojistky 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Elektrická zrcátka (viz také pojistky 4, 12); Elektronika karoserie (ZKE) (viz také pojistky 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Směrovky a nouzová světla (viz také pojistky 2, 3, 13, 14);Jednotka kontroly poruch (viz také pojistky 2, 10, 11). |
| 7 | 15 | Světlomety/mlhová světla (viz také pojistky 2, 3, 5, 10, 11, 13, 14, 15)Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Klakson;Řízení klimatizace (IHKR) (viz také pojistky 19, 20, 27, 29, 46);
Mobilní telefon (viz také pojistky 18, 31); Pomocný ventilátor (viz také pojistky 25, 29). |
| 10 | 7,5 | Světlomety/mlhová světla (viz také pojistky 2, 3, 5, 7, 11, 13, 14);Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 11, 13, 14, 15);
Jednotka kontroly poruch (viz také pojistky 2, 10, 11). |
| 11 | 7,5 | Světlomety/mlhová světla (viz také pojistky 2, 3, 5, 7, 10, 13, 14);Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 10, 13, 14, 15);
Jednotka kontroly poruch (viz také pojistky 2, 10, 11). |
| 12 | 15 | Ohřívače trysek čističů předního skla;Zpětná světla;
Elektrická zrcátka; Paměti (viz také pojistky 16, 18, 42); Elektronická kontrola převodovky (viz také pojistka 1, 17). |
| 13 | 7,5 | Světlomety / mlhová světla (viz také pojistky 2, 3, 5, 7, 10, 11, 14);Směrovky/nouzová světla (viz také pojistky 2, 3, 6, 14);
Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Světlomety / mlhová světla (viz také pojistky 2, 3, 5, 7, 10, 11, 13, 37);Směrovky / nouzová světla (viz také pojistky 2, 3, 6, 13);
Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Parkovací světla / zadní (viz také pojistky 4, 5, 20);Osvětlení registrační značky (viz také pojistky 5, 21);
Brzdová světla (viz také pojistka 1); Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Vyhřívaná sedadla;Paměti (viz také pojistky 12, 18, 42);
Bederní opěrka. |
| 17 | 7,5 | Vstřikování paliva (viz také pojistka 23);Systém nabíjení;
Motorek startéru (?); Ventilátor pojistkové skříňky (viz také pojistku 28); Elektronická kontrola převodovky (viz také pojistky 1, 12); ABSlTraction (viz také pojistku 1); Vyhřívání zámku dveří (viz také pojistku 30); Ovládání oken (viz také pojistky 30, 31, 47); Elektrické střešní okno (viz také pojistky 30, 31, 47); Čistič světlometů (Kanada) (viz také pojistky 3, 4, 5, 22, 24); Přístrojová deska a kontrolky (viz také pojistky 1, 17, 20, 29); Monitor lampy (viz také pojistky 2, 3, 4, 5, 7, 10, 11, 13, 14, 15); Brzdová světla (viz také pojistka 15); Vnitřní osvětlení (viz také pojistky 5, 18, 21, 30, 44); Elektronická kontrola škrticí klapky (EML) (viz také pojistky 1, 20); Tempomat (viz také pojistku 1); Palubní počítač, Monitor lampy (viz také pojistky 1, 20); Modul centrální elektroniky (ZKE) (viz také pojistky 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Vnitřní osvětlení (viz také pojistky 5, 17, 21, 30, 44);Světlo prostoru / zapalovače cigaret (viz také pojistky 5, 21, 26);
Rádio / CD přehrávač (viz také pojistku 41); Mobilní telefon (viz také pojistky 9, 31); Paměti (viz také pojistky 12, 16, 42); Antivirový systém (Alpine) (viz také pojistku 21); Dálkové ovládání. |
| 19 | 30 | Integrované nastavení pro klimatizaci (IHKR) (viz také pojistky 9, 20, 27, 29, 46) |
| 20 | 7,5 | Přístrojová deska / kontrola monitoru (viz také pojistky 1, 17, 29);Parkovací světla / zadní / kabina (viz také pojistky 4, 5, 15);
Vnitřní osvětlení (viz také pojistky 5, 17, 18, 21, 30) Integrované nastavení pro klimatizaci (IHKR) (viz také pojistky 9, 19, 27, 29, 46); Palubní počítač (viz také pojistky 1, 17); Elektronická kontrola škrticí klapky (EML) (viz také pojistky 1, 17). |
| 21 | 7,5 | Osvětlení registrační značky (viz také pojistky 5, 15);Vnitřní osvětlení (viz také pojistky 5, 17, 18, 30, 44);
Světlo prostoru / zapalovače cigaret (viz také pojistky 5, 18, 26); Antivirový systém (Alpine) (viz také pojistku 18). |
| 22 | 30 | Kontrola tlaku stěrače předního skla (ADV) (viz také Pojistky 15, 44);Ostřikovač světlometů (Kanada) (viz také Pojistky 3, 4, 5, 17, 24). |
| 23 | 15 | Vstřikování paliva / čerpadlo paliva (viz také Pojistku 17) |
| 24 | 10 | Systém čištění světlometů (mimo Spojené státy);Kontrola předních stěračů (SWSI) (viz také Pojistku 44);
Elektronika centrální řídicí jednotky (ZKE) (viz také Pojistky 3, 4, 5, 17, 30, 47). |
| 25 | 30 | Pomocný ventilátor (viz také Pojistku 29) |
| 26 | 30 | Osvětlení motorového prostoru / zapalovač cigaret (viz také Pojistky 5, 18, 21) |
| 27 | 7,5 | Integrované ovládání klimatizace (IHKR) (viz také Pojistky 9, 19, 20, 29, 46) |
| 28 | 15 | Ventilátor E-box (i Pojistka 17);Systém nabíjení (viz také Pojistku 17);
Vyhřívání sedadla; Vyhřívání zadního okna; Posilovač řízení (Servotronic). |
| 29 | 7,5 | Integrované ovládání klimatizace (IHKR) (viz také Pojistky 9, 19, 20, 24, 27, 46);Pomocný ventilátor (viz také Pojistku 25);
Přístrojová deska / kontrolky (viz také Pojistky 1, 17, 20). |
| 30 | 7,5 | Vyhřívání zámku dveří (viz také Pojistku 17);Centrální zamykání (viz také Pojistku 31, 47);
Ovládání oken (viz také Pojistku 17, 31, 47); Elektrické střešní okno (viz také Pojistky 17, 31, 47); Modul centrální elektroniky (ZKE) (viz také Pojistky 3, 4, 5, 17, 24, 47); Vnitřní osvětlení (viz také Pojistky 5, 17, 18, 20, 21). |
| 31 | 7,5 | Centrální zamykání (viz také Pojistky 30, 47);Ovládání oken (viz také Pojistky 17, 30, 47);
Elektrické střešní okno (viz také Pojistky 17, 30, 47); Mobilní telefon (viz také Pojistky 9, 18). |
| 32 | 7,5 | – |
| 34 | 20 | Elektrické nastavení sloupku řízení |
| 35 | 30 | Centrální zamykání |
| 37 | 20 | Kontrola stěračů / ostřikovač zadního okna (Touring) |
| 40 | 15 | – |
| 41 | 30 | Rádio / CD přehrávač (viz také Pojistku 18);Vyhřívané sedačky. |
| 42 | 30 | Elektrické sedačky (viz také Pojistku 43);Paměti (viz také Pojistky 12, 16, 18). |
| 43 | 30 | Elektrické sedačky (viz také Pojistku 42) |
| 44 | 30 | Kontrola předních stěračů (SWS) (viz také Pojistku 24);Kontrola tlaku stěračů (SWS) (viz také Pojistku 15, 22). |
| 46 | 30 | Integrované ovládání klimatizace (IHKR) (viz také Pojistky 9, 19, 20, 27, 29) |
| 47 | 30 | Elektronika karoserie (ZKE) (viz také Pojistky 3, 4, 5, 17, 24, 30);Elektrické střešní okno (viz také Pojistky 17, 30, 31);
Ovládání oken (viz také Pojistky 17, 30, 31); Centrální zamykání (viz také Pojistky 30, 31). |
| 48 | 15 | – |
| 49 | – | – |
O BMW 535i – E34 (1991-1994)
BMW 535i – E34, vyráběné v letech 1991 až 1994, je součástí třetí generace řady 5. Tento model je známý svou spolehlivostí a výkonnými motory. Pod kapotou se nachází řadový šestiválcový motor o objemu 3,5 litru, který poskytuje skvělý výkon a dynamiku jízdy. E34 je oceňován i pro své kvalitní zpracování a komfortní jízdu, což z něj dělá oblíbenou volbu mezi nadšenci značky BMW. Interiér nabízí dostatek prostoru a pohodlí, přičemž je vybaven moderními technologiemi té doby, což zaručuje příjemný zážitek z jízdy.
Schéma pojistkové skříňky BMW 535i – E34
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW 535i – E34, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu nachází typicky v motorovém prostoru a v interiéru vozidla. Diagramy na stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zabezpečení bezpečnosti a spolehlivosti vozidla, proto je důležité mít přesnou schému pro případné zásahy.
