BMW řady 7 F01 a F02 (2009-2016) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky BMW Řady 7 (F01 a F02) 2009‑2016, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

BMW Řady 7 F01/F02 (2009-2016) – schéma pojistek

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016

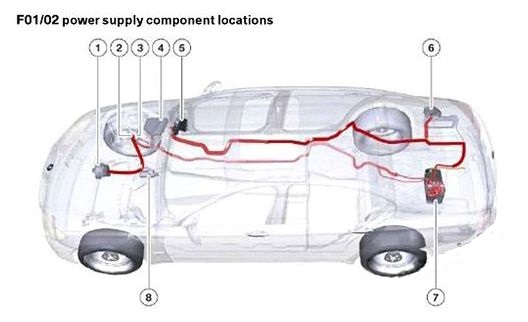

Poloha prvků napájení

Č.	Poloha
1	Alternátor
2	Kladný pól baterie
3	Pojistková skříňka rozvodu energie v motorovém prostoru
4	Pojistková skříňka elektroniky v motorovém prostoru
5	Podpora přední pojistky za odkládací schránkou
6	Podpora pojistek vzadu na pravé straně zavazadlového prostoru
7	Baterie
8	Startér

Na konci příspěvku najdeš popis symbolů!

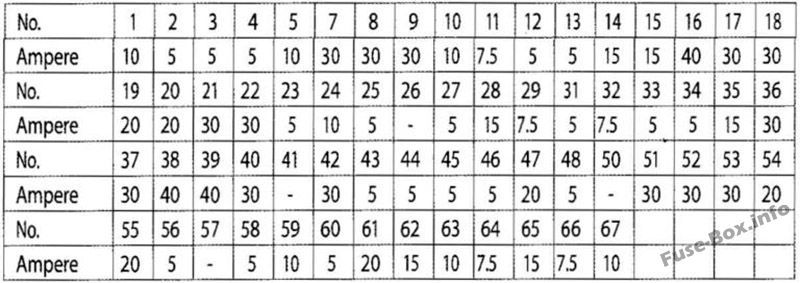

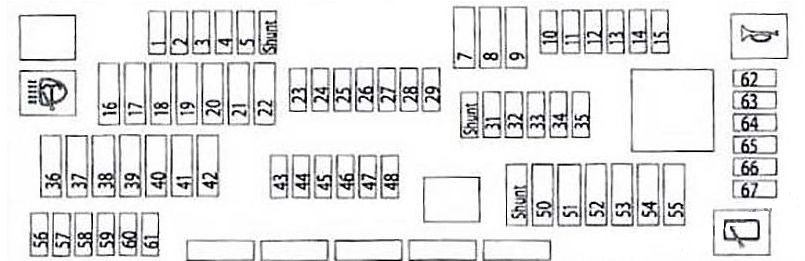

Pojistková skříňka v odkládací schránce

Č.	Ampéry [A]
1	10
2	5
3	5
4	5
5	10
7	30
8	30
9	30
10	10
11	7,5
12	5
13	5
14	15
15	15
16	40
17	30
18	30
19	20
20	20
21	30
22	30
23	5
24	10
25	5
26	–
27	5
28	15
29	7,5
31	5
32	7,5
33	5

34	5
35	15
36	30
37	30
38	40
39	40
40	30
41	–
42	30
43	5
44	5
46	5
47	20
48	5
50	–
51	30
52	30
53	30
54	20
55	20
56	5
57	–
58	5
59	10
60	5
61	20
62	15
63	10
64	7,5
65	15
66	7,5
67	10

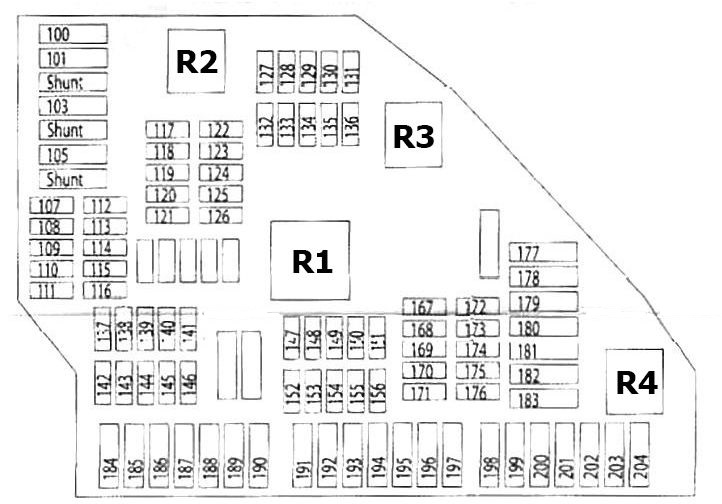

Pojistková skříňka v zavazadlovém prostoru

Poloha pojistkové skříňky

Nachází se na pravé straně, za krytem.

Č.	Ampéry [A]
100	20
101	40
103	20
105	30
107	5
108	5
109	10
110	10
111	20
112	5
113	5
114	5
115	–
116	–
117	5
118	7,5
119	15
120	5
121	5
122	–
123	5
124	5
125	–
126	–
127	–
128	10
129	–
130	–
131	5
132	5
133	–
134	5
135	5
136	5
137	5
138	5
139	5
140	7,5
141	–
142	20
143	10
144	10
145	20
146	–
147	15

148	20
149	10
150	–
151	10
152	5
153	5
154	5
155	15
156	5
167	5
168	5
169	5
170	5
171	–
172	–
173	–
174	–
175	10
176	15
177	20
178	30
179	30
180	30
181	30
182	40
183	40
184	20
158	30
186	–
187	30
188	30
189	40
190	30
191	–
192	30
191	–
194	–
195	30
196	–
197	30
198	30
199	30
200	40
201	–
202	30
203	30
204	30

Určení pojistek

Symbol	Číslo
	2, 35, 40, 43, 60, 180
	1, 13, 24, 39, 43, 45, 134
	19, 100, 145, 148
	4, 8, 10, 13, 24, 25, 31, 44, 113, 118, 120, 121, 123, 124, 131, 140, 170, 200
	33, 38, 56, 103, 136, 190
	8, 32
	34, 37, 45, 107, 118
	63, 64, 38, 178
	8, 13, 16, 66, 101, 154
	10, 13, 154
	29
	58, 169
	8
	43, 46, 121, 128, 137
	8, 62
	2, 8, 14, 15, 32, 110, 114, 143, 144, 149
	7, 8, 9, 17, 18, 32
	187, 188
	27, 31, 32, 52, 53, 67, 112
	33, 198, 199
OBD	3
	121, 177, 181

	46
	8, 51, 55
	203, 204
	8
	44, 48, 142
	5, 13, 48, 58, 66
	34, 37, 45
	8, 12, 13
	8, 11, 31, 44, 156
	35, 132, 195, 202
	135, 139, 184
	20, 21, 22, 35, 42, 47, 59
	152, 182
	168
	4, 28, 105, 118, 120, 170, 189, 200
	139
	8, 36
	8, 36
	153, 155, 183
	58, 61
	23, 27, 117
	100, 109, 151
	58,61
	54, 65, 147, 176

Některá relé jsou nainstalována i zde:

Č.	Popis
R1	Relé 30B
R2	Relé 30F
R3	Relé 15N
R4	Relé vyhřívání zadního okna

Pojistky na baterii

Nachází se v zavazadlovém prostoru, pod potahem.

Pojistková skříňka na baterii je chráněna na baterii vozidla prostřednictvím kovové západky. Pro uvolnění pojistkové skříňky musí být kovové spony stlačeny dolů a ven.

Pojistková skříňka na baterii je vybavena pojistkami pro následující elektrické zatížení:

Podpora pojistek přední (250 A)
Podpora pojistek zadní (100 A)
Pojistková skříňka motorového prostoru (100 A)
– velký elektrický ventilátor (850 W nebo 1000 W)
Elektrické čerpadlo chladicí kapaliny (100 A)
Inteligentní senzor baterie IBS

Význam symbolů pojistek BMW

Symbol	Význam
Symbol	Význam
	ABS;Kontrola trakce.
	Funkce volantu
	Modul tažného zařízení/přívěsu
	HUD
	Systém start/stop
	Elektrická zrcátka
	Klakson
	Klimatizace
	Přední/zadní zapalovač;Zásuvka pro nabíjení odkládací schránky.
	Vyhřívaná sedadla
	Nastavení sedadla
	Modul dveří
	Elektrická okna
	OBD
	Ventilátor
	Tempomat
	Vyhřívané zadní sklo

Symbol	Význam
	Ohřívač kapaliny na mytí skel
	Vytápění
	Interní světla
	Počítadlo kilometrů
	Elektrický ventilátor
	Hlavní světla
	Modul světel
	CD měnič
	Alarm
	Senzor parkování
	Home Link (otvírač garáže)
	Pneumatické odpružení (?)
	Indikátor jízdy/DSC/SMG
	Bezpečnostní pásy
	Tlak pneumatik
	Stříkací systém na skla
	Systém mytí světlometů
	Otevíratelná střecha
	Telefon

O BMW Řady 7 F01 a F02 (2009-2016)

BMW Řady 7 F01 a F02, vyráběné v letech 2009 až 2016, představují luxusní sedany, které kombinují eleganci s výkonnými technologiemi. Tyto modely jsou známé svým sofistikovaným designem a pokročilými funkcemi, které zahrnují nejnovější inovace v oblasti automobilové techniky. Pod kapotou mohou být vybaveny různými motory, včetně šestiválcových, osmiválcových a dokonce i dvanáctiválcových verzí, které poskytují výjimečný výkon a plynulou jízdu. Interiér je navržen s důrazem na komfort a luxus, nabízející vysokokvalitní materiály a nejmodernější technologie pro řidiče i pasažéry.

Schéma pojistkové skříňky BMW Řady 7 F01 a F02

Tato stránka zobrazuje schéma pojistkové skříňky pro modely BMW Řady 7 F01 a F02, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v prostoru motoru a v interiéru vozidla, často pod palubní deskou nebo v kufru. Schémata na této stránce detailně zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečnosti a spolehlivosti vašeho vozidla.
