Dacia Logan L8 (2014-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Dacia Logan L8 (2014–2021), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Dacia Logan L8 – schéma pojistkové skříňky
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021
V motorovém prostoru

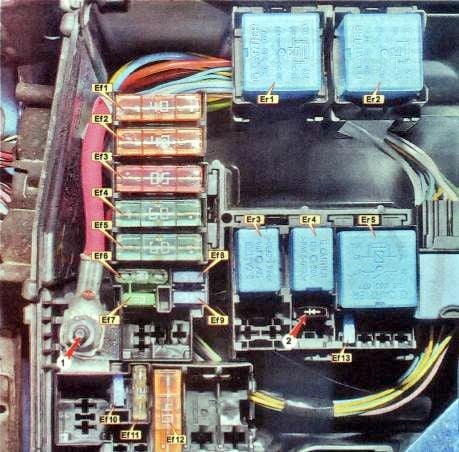

Pojistková skříňka se nachází na levé straně vedle baterie a je uzavřena plastovým krytem.
| Číslo | Popis |
| Ef1 | 40A Pravý topný prvek předního skla |
| Ef2 | 40A Levý topný prvek předního skla |
| Ef3 | 50A ABS/ESP |
| Ef4 | 60A Imobilizér, obvod napájení pojistky prostoru pro cestující F28-F31 |
| Ef5 | 60A Napájení pojistek prostoru pro cestující F11, F23 – F27, F34 a F39 |
| Ef6 | 30A ABS/ESP |
| Ef7 | 30A Vyhřívané zadní sklo a zrcátka |
| Ef8 | 15A Přední mlhová světla |
| Ef9 | 15A Vyhřívaná sedadla |
| Ef10 | 15A Kompresor klimatizace (výbava s klimatizací) / 25A První rychlost elektrického ventilátoru (výbava bez klimatizace) |
| Ef11 | 25A Pojistka relé systému řízení motoru |
| Ef12 | Elektrický chladicí ventilátor 40A |
| Ef13 | 15A Systém řízení motoru |
| Er1 | 35A Relé pro vyhřívání levého skla |
| Er2 | 35A Relé pro správné vyhřívání skla |
| Er3 | 20A Relé čerpadla paliva |
| Er4 | 20A Relé kompresoru klimatizace nebo první rychlosti elektrického ventilátoru (v závislosti na konfiguraci) |
| Er5 | 35A Relé řízení motoru |
V prostoru pro cestující

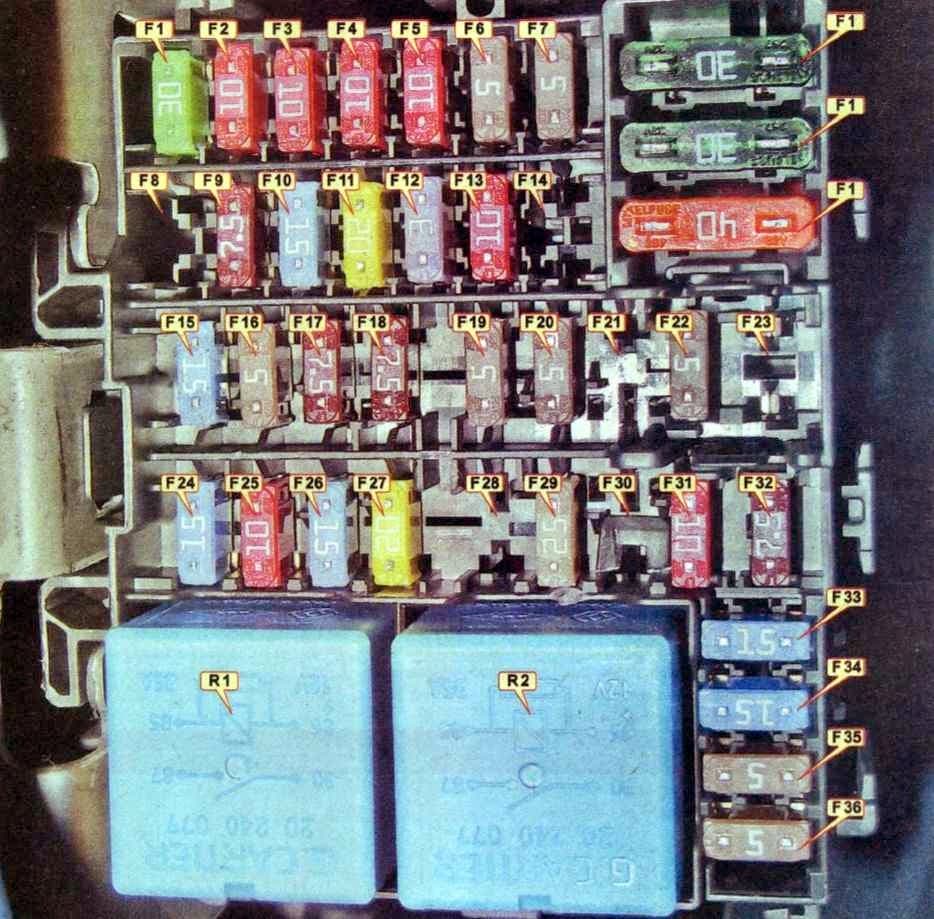

Pojistková skříňka se nachází na straně řidiče za plastovým panelem.
| Číslo | Popis |
| F1 | Ovládání oken elektrické přední 30A |
| F2 | 10A Světlomet levý dálkových světel |
| F3 | Světlomet pravý dálkových světel 10A |
| F4 | 10A Světlomet levý potkávacích světel |
| F5 | Světlomet pravý dálkových světel 10A |
| F6 | 5A Zadní světla, osvětlení registrační značky, osvětlení |
| F7 | Osvětlení přední 5A |
| F8 | Ovládání oken elektrické zadní 30A |
| F9 | Zadní světlo mlhové 7,5 A |
| F10 | 15A Klakson |
| F11 | Centrální zamykání 20A |
| F12 | 3A ABS/ESP |
| F13 | Osvětlení vnitřní 10A, klimatizace |
| F14 | Senzor úhlu řízení 5A |
| F15 | 15A Ostřikovač oken, parkovací radar, couvací světlo |
| F 16 | 5A Audio systém, vyhřívané sklo, omezovač rychlosti |
| F17 | 7,5 A DRL |
| F18 | Brzdové světlo 7,5 A |
| F19 | Řídicí jednotka 5A |
| F20 | Airbag 5A |
| F21 | 7,5 A Couvací světlo, řídicí jednotka AMT |
| F22 | 5A Elektrická pumpa posilovače řízení |
| F23 | Rezerva |
| F24 | Směrovky 15A |
| F25 | Antivandalismus systém 10A |
| F26 | 15A Elektrická řídicí jednotka |
| F27 | Spínače sloupku řízení 20A (vstup potkávacích světel) |
| F28 | Rezerva |
| F29 | Spínače sloupku řízení 25A (vstup dálkových světel) |
| F30 | Rezerva |
| F31 | 10A Přístrojová deska |
| F32 | Audio systém 7,5 A |
| F33 | Zapalovač 15A |
| F34 | Diagnostický konektor 15A |
| F35 | Vyhřívaná vnější zrcátka 5A |
| F36 | Ovládání bočních zrcátek 5A |
| F37 | 30A Startování |
| F38 | 30A Stěrač |
| F39 | Klimatizace 40A |
| R1 | Relé klimatizace 35A |
| R2 | 35A Relé zadního deflektoru skla |
| Číslo | Popis |
| F1 | Ovládání oken elektrické přední 30A |
| F2 | 10A Světlomet levý dálkových světel |
| F3 | Světlomet pravý dálkových světel 10A |
| F4 | 10A Světlomet levý potkávacích světel |
| F5 | Světlomet pravý dálkových světel 10A |
| F6 | 5A Zadní světla, osvětlení registrační značky, osvětlení |
| F7 | Osvětlení přední 5A |
| F8 | Ovládání oken elektrické zadní 30A |
| F9 | Zadní mlhové světlo 7,5 A |
| F10 | 15A Klakson |
| F11 | Centrální zamykání 20A |
| F12 | 3A ABS/ESP |
| F13 | Osvětlení vnitřní 10A, klimatizace |
| F14 | Senzor úhlu řízení 5A |
| F15 | 15A Ostřikovač skel, parkovací radar, couvací světlo |
| F 16 | 5A Audio systém, vyhřívané sklo, omezovač rychlosti |
| F17 | 7,5 A DRL |
| F18 | Brzdové světlo 7,5 A |
| F19 | Řídicí jednotka 5A |
| F20 | Airbag 5A |
| F21 | 7,5 A Couvací světlo, řídicí jednotka AMT |
| F22 | 5A Elektrická pumpa posilovače řízení |
| F23 | Rezerva |
| F24 | Směrovky 15A |
| F25 | Antivandalismus 10A |
| F26 | 15A Elektrická řídicí jednotka |
| F27 | Spínače sloupku řízení 20A (vstup potkávacích světel) |
| F28 | Rezerva |
| F29 | Spínače sloupku řízení 25A (vstup dálkových světel) |
| F30 | Rezerva |
| F31 | 10A Přístrojová deska |
| F32 | Audio systém 7,5 A |
| F33 | Zapalovač 15A |
| F34 | Diagnostický konektor 15A |
| F35 | Vyhřívaná vnější zrcátka 5A |
| F36 | Ovládání bočních zrcátek 5A |
| F37 | 30A Startování |
| F38 | 30A Stěrač |
| F39 | Klimatizace 40A |
| R1 | Relé klimatizace 35A |
| R2 | 35A Relé zadního deflektoru skla |
O Dacia Logan L8 (2014-2021)
Dacia Logan L8, vyráběná v letech 2014 až 2021, je oblíbeným modelem mezi řidiči, kteří hledají spolehlivé a cenově dostupné vozidlo. Tento model je známý svou jednoduchostí a praktičností, což ho činí ideálním pro každodenní použití. Dacia Logan L8 nabízí různé motorové možnosti, včetně benzínových a naftových motorů, které poskytují dostatečný výkon pro městskou i dálniční jízdu. Interiér vozidla je navržen s důrazem na pohodlí a funkčnost, přičemž poskytuje dostatek prostoru pro cestující i zavazadla.
Schéma pojistkové skříňky Dacia Logan L8
Tato stránka zobrazuje schéma pojistkové skříňky pro model Dacia Logan L8, která je nezbytná pro správnou údržbu elektrických systémů vozidla. Pojistková skříňka se typicky nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vašeho vozidla.
