Audi S5 Cabriolet (2010-2017) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Audi S5 Cabriolet (2010–2017), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Audi S5 Cabriolet (2010-2011) – schéma pojistek

Rok výroby: 2010, 2011.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi S5 Cabriolet (2010-2011) je pojistka 4 v pojistkové skříňce – panel pojistek D (červená).

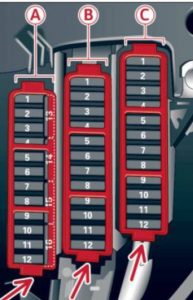

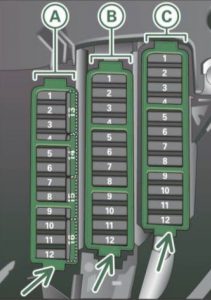

Panel přístrojů (strana řidiče)

Panel pojistek A (černý)

Č.	Popis	Amp [A]
1	Kontrola dynamiky	5
2	–	–
3	Homelink	5
4	Asistent jízdního pruhu	10
5	Kontrola klimatizace	5
6	Nastavení dosahu světlometu pravého	5
7	Nastavení dosahu světlometu levého	5
8	Modul řízení elektrického systému vozidla 1	5
9	Adaptivní tempomat	5
10	Posunutí brány	5
11	Trysky kapaliny stěrače vytápění	5
12	Kontrola klimatizace	5
13	Příprava pro mobilní telefon	5
14	Airbag	5
15	Terminál 15	25
16	Motor terminálu 15	40

Pojistková skříňka B (hnědá)

Č.	Popis	Amp [A]
1	Štítek zpětného zrcátka vnitřního s funkcí automatického ztmavení	5
2	–	–
3	Čerpadlo paliva benzín	25
4	Čerpadlo vody pomocné 3,2 l FSI	5
5	Topení sedadla levého s a bez vytápění sedadla	15
		30
6	Program elektronické stabilizace	10
7	Klakson	25
8	Motor regulátoru okna dveří na levé straně	30
9	Motor stěrače	30
10	Program elektronické stabilizace	25
11	Modul řízení dveří na straně řidiče	15
12	Senzor deště a světla	5

Pojistková skříňka (červená)

Č.	Popis	Amp [A]
1	–	–
2	–	–
3	Podpora bederní oblasti	10
4	Dynamická kontrola	35
5	–	–
6	Modul řízení elektrického systému vozidla 1	35
7	Modul řízení elektrického systému vozidla 1	20
8	Modul řízení elektrického systému vozidla 1	30
9	Motor regulátoru zadního okna vlevo	7,5
10	Modul řízení elektrického systému vozidla 1	30
11	Motor regulátoru zadního okna vpravo	7,5
12	Elektronika pohodlí	5

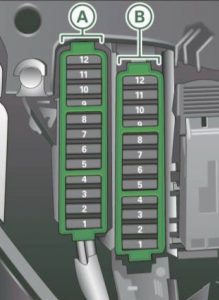

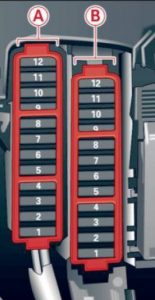

Přístrojová deska (pravá strana)

Držák pojistek (černý)

Č.	Popis	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Modul spínače sloupku řízení	5
6	Program elektronické stabilizace	5
7	Diagnostický konektor terminál 15	5
8	Port (diagnostické rozhraní Databus)	5
9	–	–
10	–	–
11	–	–
12	–	–

Pojistková skříňka (hnědá)

Č.	Popis	Amp [A]
1	Čtečka CD / DVD	5
2	Modul spínače výběru trakce Audi	5
3	MMI / Rádio	5
		20
4	Sada ukazatelů	5
5	Gateway (modul řízení sady ukazatelů)	5
6	Blokování zapalování	5
7	Otočný spínač světla	5
8	Ventilátor klimatizačního systému	40
9	Blokování sloupku řízení	5
10	Ovládání klimatu	10
11	Diagnostický konektor terminál 30	10
12	Modul spínače sloupku řízení	5

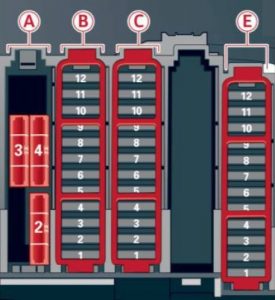

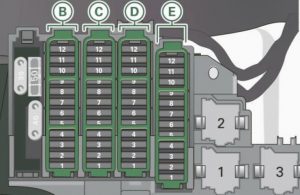

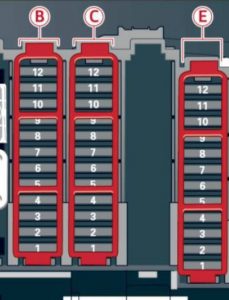

Zavazadlový prostor

Panel pojistek B (černý)

Č.	Popis	Amp [A]
1	Modul řízení horní	10
2	Modul řízení přívěsu	15
3	Modul řízení přívěsu	20
4	Modul řízení přívěsu	20
5	Brzda parkování elektromechanická	5
6	Elektronická kontrola tlumení	15
7	Brzda parkování elektromechanická	30
8	Modul řízení elektrického systému vozidla 2	30
9	Quattro Sport	35
10	Modul řízení elektrického systému vozidla 2	30
11	Modul řízení elektrického systému vozidla	20
12	Terminál 30	5

Pojistková skříňka C (hnědá)

Číslo	Popis	Amp [A]
1	Modul řízení kapoty; Modul řízení elektrického systému vozidla.	30
2	Vyhřívání předního sedadla vpravo	15
3	Trať měniče DCDC 1	40
4	Trať měniče DCDC 2	40
5	–	–
6	Vyhřívání horní pravé části kabiny	30
7	Elektromechanická parkovací brzda	30
8	Vyhřívání zadních sedadel	30
9	Modul konfigurace bočních dveří pro cestující	30
10	Vyhřívání horní levé části kabiny	30
11	Modul řízení bočních dveří pro cestující	15
12	–	–

Pannello pojistek D (červená)

Č.	Popis	Amp [A]
1	Výstup centrální konzoly zadní	15
2	Výstup centrální konzoly přední	15
3	Výstup zavazadlového prostoru	15
4	Zapalovač cigaret	15
5	V6 FSI	5
6	Napájení pro zadní sedadla	5
7	Systém parkování	7,5
8	–	–
9	Spínač parkovací brzdy elektromechanické	5
10	Boční asistent Audi	5
11	Vyhřívání zadních sedadel	5
12	Terminál 15 modulů řízení	5

Pannello pojistek E (černá)

Č.	Popis	Amp [A]
1	–	–
2	–	–
3	Zesilovač DSP, rádio	30
		20
4	MMI	7,5
5	Příprava rádia, navigace, mobilní telefon.	7,5
6	Zadní kamera	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–
