Audi Q7 4L (2005-2015) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi Q7 4L (2005–2015), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi Q7 (2005-2015) – schéma pojistky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi Q7 (2005-2015) je pojistka 8 v rozvaděči pojistek na přístrojové desce (levá strana).
Poloha
- Na pravé straně přístrojové desky
- Modely s volantem vlevo: vprostřed přístrojové desky / Modely s volantem v pravo: v prostoru pro nohy řidiče
- Na pravé straně zavazadlového prostoru
- Pod sedadlem řidiče
- Na levé straně přístrojové desky
- Na levé straně v expanzní komoře.
- Na levé zadní straně motorového prostoru
Přiřazení pojistek v rozvaděči pojistek, levá přístrojová deska
| Číslo |
Ampéráž [A] | Popis |
| A | – | Nepoužívá se |
| B | 10 | Od června 2009:
Hlavní pojistka pro volitelné vybavení -S245- |
| C | – | Nepoužívá se |
| D | – | Nepoužívá se |
| Pojistková skříňka 1 | ||
| 1 | 5 |
Do června 2010:
Nepoužívá se;
Od června 2010:
Stabilizátor napětí -J532-.
|
| 2 | 5 | Do června 2010:
Nepoužívá se; Od června 2010:
Relé pro automatické vnitřní zrcadlo proti oslnění -J910-.
|
| 3 | 7,5 | Do června 2010:
Nepoužívá se; Od června 2010:
Jednotka řízení informační elektroniky 1 -J794-.
|
| 4 | 5 | Do května 2010:
Jednotka řízení monitorování tlaku v pneumatikách -J502-; |
| 5 | 20 | Jednotka řízení pomocného vytápění -J364- |
| 6 | 10 | LHD:
Spínač nastavení bederní opěrky řidiče -E176- |
| 6 | 10 | RHD:
Spínač nastavení bederní opěrky předního sedadla spolujezdce -E177- |
| 7 | 35 | LHD:
Ovladač dveří řidiče -J386- Motor regulátoru okna na straně řidiče -V147- Ovladač zadních levých dveří -J388- Motor regulátoru zadního levého okna -V26- |
| 7 | 35 | RHD:
Ovladač předních dveří spolujezdce -J387- Motor regulátoru zadního pravého okna -V27- Motor regulátoru předního okna spolujezdce -V148- |
| 8 | 15 | LHD:
Ovladač dveří řidiče -J386-; Ovladač zadních levých dveří -J388- (do května 2008). |
| 8 | 15 | RHD:
Ovladač předních dveří spolujezdce -J387- Ovladač zadních pravých dveří -J389- |
| 9 | 5 |
Do května 2008:
Jednotka řízení správy energie -J644-
Od června 2010:
Jednotka řízení monitorování tlaku v pneumatikách -J502-
|
| 10 | 30 | LHD:
Jednotka řízení přístupu a startování -J518- Spínač autorizace přístupu a startování -E415- |
| 10 | 5 | RHD:
Multimediální přehrávač poloha 1 -R118- (do června 2009) Multimediální přehrávač poloha 2 -R119- (do června 2009) CD měnič -R41-
(do května 2010)
DVD přehrávač -R7-
(do května 2010)
MiniDisc přehrávač -R153- (do června 2009) Videorekordér a DVD přehrávač -R129- (do června 2009) Připojení externích audio zdrojů -R199- (do června 2009) |
| 11 | 10 | LHD:
Jednotka řízení elektroniky sloupku řízení -J527- |
| 11 | 10 | RHD:
Jednotka řízení zadní a displej Climatronic -E265- Jednotka řízení ventilátoru čerstvého vzduchu -J391- |
| 12 | 5 | LHD:
Senzor vnitřního monitorování -G273- Klaksón -H12- |
| 12 | 5 | RHD:
centrální řídicí jednotka systému pohodlí -J393- |
| Pojistková skříňka 2 | ||
| 1 | – | Nepoužívá se |
| 2 | – | Nepoužívá se |
| 3 | 15 |
Do června 2009:
nepoužívá se;
Od června 2009:
Ovladač ventilace předního levého sedadla -J800-.
|
| 4 | 30 | Ovladač motoru stěrače -J400-;
Motor stěrače čelního skla -V-. |
| 5 | 5 | Senzor světla / deště -G397- |
| 6 | 25 | Relé s dvojitým tónem -J4-;
Klaksón s vysokým tónem -H2-; Klaksón s nízkým tónem -H7-. |
| 7 | 30 | LHD:
Jednotka řízení napájení na palubě -J519- |
| 7 | 25 | RHD; od června 2010:
Zásuvka 12 V 3 -U19-; Zásuvka 12 V 4 -U20-. |
| 8 | 25 | LHD:
jednotka řízení napájení na palubě -J519- |
| 8 | 20 | RHD:
Zapalovač cigaret -U1- |
| 9 | 25 | LHD:
Jednotka řízení napájení na palubě -J519- |
| 9 | 25 | RHD:
Zásuvka 12 V -U5-; Zásuvka 12 V 2 -U18-. |
| 10 | 10 | LHD:
Jednotka řízení v panelu přístrojů -J285- (do května 2010); Diagnostické rozhraní datové sběrnice -J533-; Displej v panelu přístrojů -Y24- (do května 2010). |
| 10 | 10 | RHD:
Ovladač Climatronic -J255-; Ovladač ventilátoru čerstvého vzduchu -J126-. |
| 11 | 30 | Relé systému stěračů světlometů -J39- |
| 12 | 10 | Konektor s 16 piny -T16-;
Diagnostický konektor |
| Držák pojistek 3 | ||
| 1 | 10 | Levý světlomet |
| 2 | 5 | Jednotka řízení pro adaptivní tempomat -J428- Ohřívač senzoru pro adaptivní tempomat -Z47- |
| 3 | 5 | Displej na přímý pohled -J145-
Tlačítko jednotky displeje -E506- Ventil relé -J541- který přerušuje chladicí prostředek 2) Ohřívač chladicího prostředku ventilem pro uzavírání -N279- 2) |
| 4 | 10 | Upozornění na opuštění jízdního pruhu
Jednotka řízení upozornění na opuštění jízdního pruhu -J759-; Ohřívání čelního skla pro upozornění na opuštění jízdního pruhu -Z67-; |
| 5 | 10 5 1) |
LHD:
Jednotka řízení systému signalizace -J616-; Jednotka řízení pro speciální signály -E507-; Od listopadu 2007: Příprava na multimédia (9WM). |
| 5 | 5 | RHD; od listopadu 2007:
Příprava na multimédia (9WM) |
| 6 | 5 | LHD:
Jednotka řízení elektroniky sloupku řízení -J527-; Jednotka řízení autorizace vstupu a startování -J518-; Spínač světel -E1-; Jednotka řízení centrálního systému komfortu -J393-; Jednotka řízení detektoru přívěsu -J345-; Jednotka řízení monitorování tlaku v pneumatikách -J502- (7K6) (od června 2008). |
| 6 | 5 | RHD:
Ohřívání levého zadního sedadla -Z10-; |
| 7 | 5 | Vysílač úrovně a teploty oleje -G266- |
| 8 | 5 | Konektor s 16 piny -T16-;
Diagnostický konektor. |
| 9 | 5 | Automatické vnitřní zrcadlo proti oslnění -Y7- |
| 10 | 5 | Jednotka řízení fungování garážových dveří -J530-;
Jednotka řízení fungování garážových dveří -E284-; |
| 11 | 5 | Diagnostické rozhraní datové sběrnice -J533- |
| 12 | 5 | Regulátor úhlu pravého světlometu -E102-;
Motor řízení úhlu levého světlometu -V48-; Motor řízení úhlu pravého světlometu -V49-. |
| 12 | 5 | Senzor kvality vzduchu -G238-;
Jednotka řízení zadní a displej; Climatronic -E265-; Jednotka řízení Climatronic -J255-. |
|
1) Od listopadu 2007
2) Pouze pro modely s dieselovým motorem s 6 válci generace 2 |
||

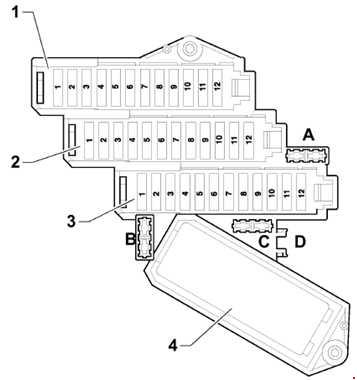

Přiřazení pojistek v pojistkové skříňce, přístrojová deska vpravo
| Číslo |
Ampéráž [A] | Popis |
| A | 5 | Pojistka pro řídicí jednotku zvuků materiálů -S348- |
| B | 5 | Od června 2008:
Pojistka chladiče -S340- |
| C | – | Nepoužívá se |
| D | – | Nepoužívá se |
| Držák pojistek 1 | ||
| 1 | 20 | Vyhřívání sedadla na zadním sedadle vlevo -Z10- Vyhřívání opěradla zadního sedadla vlevo -Z11- Vyhřívání sedadla na zadním sedadle vpravo -Z12- Vyhřívání opěradla zadního sedadla vpravo -Z13- |
| 2 | 10 | Do května 2010:
Řídicí jednotka automatické převodovky -J217- (0AT) |
| 2 | 5 | Do května 2010:
Ovladač automatické převodovky -J217- Zesilovač antény pro mobilní telefon -R86- |
| 3 | 30 | Vyhřívání sedadla vpředu vlevo -Z45- Vyhřívání sedadla vpředu vpravo -Z46- |
| 3 | 15 | RHD; od června 2009:
Ovladač ventilace sedadla vpředu vpravo -J799- |
| 4 | 20 | Řídicí jednotka ABS -J104- |
| 5 | 15 | LHD:
Ovladač předních dveří pro cestující -J387- Ovladač zadních dveří vpravo -J389- (do května 2008) |
| 5 | 15 | RHD:
Ovladač dveří řidiče -J386- Ovladač zadních dveří vlevo -J388- |
| 6 | 25 | LHD:
Zásuvka 12 V 3 -U19- |
| 6 | 25 | RHD; do května 2010:
zásuvka 12 V 3 -U19- |
| 6 | 30 | RHD; od června 2010:
Řídicí jednotka napájení na palubě -J519- |
| 7 | 10 |
LHD:
Spínač nastavení bederní opěrky
sedadla vpředu pro cestující -E177-
RHD:
Spínač nastavení bederní opěrky řidiče -E176-
|
| 8 | 20 | LHD:
zapalovač cigaret -U1- |
| 8 | 25 | RHD:
řídicí jednotka napájení na palubě -J519- |
| 9 | 25 | LHD:
Zásuvka 12 V -U5-; Zásuvka 12 V 2 -U18- |
| 9 | 25 | RHD:
Řídicí jednotka napájení na palubě -J519- |
| 10 | 10 | LHD:
Ovladač Climatronic -J255-; Ovladač ventilátoru čerstvého vzduchu -J126-. |
| 10 | 10 |
RHD:
Do června 2010:
Řídicí jednotka v panelu přístrojů -J285-
Od června 2010: Diagnostické rozhraní pro datovou sběrnici -J533- |
| 11 | 5 | Do května 2008:
Spínač brzdových světel -F-; Spínač brzdového pedálu -F47-; Řídicí jednotka ABS -J104-.
|
| 11 | 15 | Od června 2010:
Chladnička -J698- |
| 12 | 15 | Řídicí jednotka napájení na palubě 2 -J520- |
| Držák pojistek 2 | ||
| 1 | 10 | Světlomet vpravo |
| 2 | 5 | Řídicí jednotka adaptivního odpružení -J197- |
| 3 | 5 | Příprava pro mobilní telefon (9ZD) |
| 4 | 5 | Řídicí jednotka pro asistenci
při změně jízdního pruhu -J769- Řídicí jednotka pro asistenci při změně jízdního pruhu 2 -J770- |
| 5 | 5 | Relé na snížení světel brzdění -J508- Spínač pedálu spojky -F36- |
| 6 | 5 | Řídicí jednotka automatické
převodovky -J217- |
| 6 | 20 | Řídicí jednotka automatické
převodovky -J217- (09D) |
| 7 | 5 | Řídicí jednotka ABS -J104- |
| 8 | 5 | Multifunkční spínač -F125- Spínač Tiptronic -F189- Řídicí jednotka senzorů páky ovládání -J587- |
| 9 | 5 |
Řídicí jednotka pro asistenci při parkování -J446-
Řídicí jednotka pro horní kameru -J928-
(LHD; od června 2012)
|
| 10 | 5 |
LHD:
Řídicí jednotka airbagu -J234-
RHD:
Diagnostické rozhraní datového busu -J533-
|
| 11 | 5 | LHD:
Spínač vyhřívaného zadního sedadla vlevo s regulátorem -E128- Spínač vyhřívaného zadního sedadla vpravo s regulátorem -E129- |
| 11 | 5 | RHD:
Řídicí jednotka elektroniky volantu -J527-; Řídicí jednotka autorizace na vstup a startování -J518-; Spínač světla -E1-; Centrální řídicí systém komfortu -J393-; Řídicí jednotka detektoru přívěsu -J345-. |
| 12 | 5 | LHD:
Senzor kvality vzduchu -G238-; Řídicí jednotka zadní a displej Climatronic -E265-; Řídicí jednotka Climatronic -J255-. |
| 12 | 5 | RHD:
Regulátor úhlu pravého světlometu -E102-; Motor regulátoru úhlu levého světlometu -V48-; Motor regulátoru úhlu pravého světlometu -V49-. |
| Pojistková skříňka 3 | ||
| 1 | 15 | Do května 2007:
Motor stěrače zadního skla -V12- Od června 2008: Chladicí schránka -J698- |
| 1 | 10 | Od června 2010:
Řídicí jednotka v panelu přístrojů -J285- |
| 2 | 5 | Do června 2010:
Vyhřívací element výdechu stěrače -Z20-; Vyhřívací element pravého proudění stěrače -Z21-;
Od června 2010:
Řídicí jednotka systému kamer pro couvání -J772-.
|
| 3 | 30 | Do května 2010:
Řídicí jednotka napájení na palubě -J519- |
| 3 | 5 | Od června 2010:
DVD přehrávač -R7-; CD měnič -R41-. |
| 4 | 5 | Od června 2009:
Displej předního informačního displeje a řídicí jednotka provozní jednotky -J685-. |
| 5 | 5 |
Do června 2009:
Vysílač a přijímač telefonu -R36-;
Do května 2010:
Držák na telefon -R126-;
Řídicí jednotka pro čtečku čipových karet -J676.
|
| 5 |
10
15
|
Od června 2010:
Řídicí jednotka automatické převodovky -J217- |
| 6 | 15 | Do června 2009:
Řídicí jednotka předního informačního displeje a řídicí jednotka -J523-; Zesilovač antény -R24-. |
| 6 | 7.5 |
Do června 2009:
Řídicí jednotka předního informačního displeje
a řídicí jednotka -J523-;
Do května 2010:
Řídicí jednotka informační elektroniky 1 -J794-.
|
| 6 | 30 | Od června 2010:
Relé hydraulické pumpy převodovky -J510- (pouze pro modely se systémem start / stop) Dodatečná řídicí jednotka hydraulické pumpy -J922- (pouze pro modely se systémem start / stop) |
| 7 | 20 | Řídicí jednotka posuvného
střešního okna -J245- |
| 8 | 20 | Ovladač zadního střešního okna -J392- |
| 9 | 20 | Ovladač žaluzie střešního okna -J394- |
| 10 | 5 | LHD:
Multimediální přehrávač poloha 1 -R118- (do května 2009) (do května 2009) (do května 2010) (do května 2010) (do května 2009) (do května 2009) (od listopadu 2006 do května 2009) |
| 10 | 30 | RHD:
Řídicí jednotka vstupu a startování -J518-; Spínač autorizace na vstup a startování -E415- |
| 11 | 35 | LHD:
Motor regulátoru okna na straně cestujícího -V148- Motor regulátoru zadního okna vpravo -V27- |
| 11 | 35 | RHD:
Ovladač dveří řidiče -J386-; Motor regulátoru bočního okna řidiče -V147-; Ovladač zadních dveří vlevo -J388-; Motor regulátoru zadního okna vlevo -V26-. |
| 12 | 10 | LHD:
Řídicí jednotka zadní a displej Climatronic -E265-; Řídicí jednotka ventilátoru čerstvého vzduchu -J391-. |
| 12 | 10 | RHD:
Řídicí jednotka elektroniky volantu -J527- |
Centrální přístrojový panel relé a pojistková skříňka
| Číslo |
Ampéráž [A] | Popis |
| A | – | Nepoužívá se |
| B | 30 | Řídicí jednotka detektoru přívěsu -J345-
(jen USA); Amplifikátor brzdy (jen USA). |
| C | 30 | Řídicí jednotka pro nastavení sedadla a
nastavení sloupku řízení s funkcí paměti -J136-; Řídicí jednotka pro nastavení sedadla spolujezdce vpředu s funkcí paměti -J521-. |
| D | – | Nepoužívá se |
| E | – | Nepoužívá se |
| F | – | Nepoužívá se |
| 1b | 40 | Ventilátor čerstvého vzduchu -V2- |
| 2b | 40 | Řídicí jednotka ABS -J104- |
| 3b | 40 | Ventilátor čerstvého vzduchu vzadu -V80- |
| 4b | 40 | Vyhřívání zadního skla -Z1- |
| 5b | 15 | Od června 2007:
Motor stěrače zadního skla -V12-. |
| 6b | 5 | Od června 2007:
Vyhřívací prvek výdechu stěrače -Z20-; Vyhřívací prvek výdechu stěrače -Z21-. |
| A1 | – | Nepoužívá se |
| B1 | – | Nepoužívá se |
| C1 | – | Nepoužívá se |
| D1 | – | Není použito |
| Relé | ||
| 1 | Relé adaptivního kompresoru odpružení -J403- | |
| 2.1 | Relé napětí napájení terminálu 75x -J694- | |
| 2.2 | Relé s dvojitým tónem -J4- | |
| 3 | Relé systému stěračů světlometů -J39- | |
| 4 | Relé tlumení světla brzdového světla -J508- | |
| 5 | Není použito | |
| 6 | Relé vyhřívaného zadního skla -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI:
Relé nepřetržité cirkulace chladicí kapaliny -J151- (V6 FSI od června 2009) |
|
| 7.1 | Od června 2010:
Relé uzavíracího ventilu chladicí kapaliny -J541- (jen pro modely s dieselovým motorem se 6 válci, generace 2) |
|
| 7.2 | Od června 2010:
Relé automatického vnitřního zpětného zrcadla proti oslnění -J910-; (jen modely s automatickou převodovkou na 8 stupňů). |
|
| 8 | Relé hydraulické pumpy převodovky -J510- | |
| 1a | Není použito | |
| 2a | Není použito | |
| 3a | Není použito | |
Přiřazení pojistek v pojistkové skříňce v zavazadlovém prostoru na pravé straně
| Číslo |
Ampéráž [A] | Popis |
| Pojistková skříňka 6 | ||
| 1 | 15 |
Do května 2010:
Řídicí jednotka systému signalizace -J616-;
Od června 2010:
Řídicí jednotka multimediálního systému -J650-
|
| 2 | 30 | Řídicí jednotka pro systém
dávkování reduktoru -J880-. |
| 3 | 15 | Do května 2010:
Adaptivní řídicí jednotka odpružení -J197- |
| 3 | 5 | Od června 2012:
Spínač krytu nádrže reduktoru -F502- |
| 4 | 5 | Do května 2010:
Řídicí jednotka systému kamery couvání -J772- Kamera couvání -R189- |
| 5 | 5 | Řídicí jednotka pro asistenci při parkování -J446- |
| 6 | 15 | Centrální řídicí systém komfortu 2 -J773- |
| 7 | 15 | Centrální řídicí systém komfortu 2 -J773- |
| 8 | 5 | Přijímač dálkového ovládání
pro přídavný ohřívač -R64- |
| 9 | 20 | Zásuvka 12 V 5 -U26- |
| 10 | 20 | Centrální řídicí systém komfortu -J393- |
| 11 | 15 | Přijímač antény pro systém
otevření vozidla bez klíče -J723- |
| 12 | 30 | Centrální řídicí systém komfortu -J393- |
| Pojistková skříňka 5 | ||
| 1 | 15 | Řídicí jednotka systému signalizace -J616- |
| 2 | 5 | Řídicí jednotka speciálních signálů -E507- |
| 3 | 15 | Bidirekční rádiové relé -J84- Bidirekční rádiové relé -R8- |
| 4 | 15 | Bidirekční rádiové relé -J84- Bidirekční rádiové relé -R8- |
| 5 | 5 | Rádio -R- |
| 5 | 15 | Od června 2010:
Řídicí jednotka systému signalizace -J616- |
| 6 | 5 | Do června 2009:
TV tuner -R78- |
| 7 | 5 | Do června 2009:
Navigační systém s řídicí jednotkou CD přehrávače -J401- |
| 8 | 30 | Do června 2009:
Řídicí jednotka digitálního audio balíku -J525- |
| 9 | 5 | Do června 2009:
Digitální rádio -R147- |
| 10 | 30 | Do června 2009:
Řídicí jednotka digitálního audio balíku 2 -J787- |
| 11 | 5 | Do června 2009:
Řídicí jednotka systému kamer pro couvání -J772- Do června 2009: Kamera pro couvání -R189- |
| 12 | – | Nepoužívá se |
| Pojistková skříňka 4 | ||
| 1 | 5 | Od června 2009 do května 2010:
Rádio -R- |
| 1 |
7,5
30
|
Od června 2010:
Řídicí jednotka digitálního audio balíku -J525- |
| 2 | 5 | Od června 2009:
TV tuner -R78- Od června 2011: Digitální televizní tuner -R171- |
| 3 | 30 | Od června 2009:
Řídicí jednotka digitálního audio balíku -J525- |
| 4 | 30 | Od června 2009:
Řídicí jednotka digitálního audio balíku 2 -J787- |
| 5 | 15 | Zábava na zadních sedadlech (9WP, 9WK)
(od listopadu 2007 do května 2010) Řídicí jednotka multimediálního systému -J650-
(do května 2010)
Řídicí jednotka adaptivního odpružení -J197-
(od června 2010)
|
| 6 | 20 | Řídicí jednotka centrálního systému komfortu -J393- |
| 7 | 30 | Ovladač zadních dveří -J605- ;
Motor v ovladači zadních dveří -V375-. |
| 8 | 30 | Ovladač zadních dveří 2 -J756-;
Motor v ovladači zadních dveří 2 -V376-. |
| 9 | 15 | Řídicí jednotka detektoru přívěsu -J345- |
| 10 | 15 20 1) |
Řídicí jednotka detektoru přívěsu -J345- |
| 11 | 15 20 1) |
Řídicí jednotka detektoru přívěsu -J345- |
| 12 | 30 25 1) |
Řídicí jednotka detektoru přívěsu -J345- Motor s kulovou hlavou na pantech -V317- |
| Relé | ||
| 1 | Nepoužívá se | |
| 2 | Nepoužívá se | |
| 3 | Od listopadu 2007:
Konektor s 6 piny -T6am-, Zábava na zadních sedadlech |
|
| 1) Modely bez tažného zařízení na přívěs 2) Modely s tažným zařízením na přívěs 3) Pro kód motoru CCFA 4) Pro kód motoru CCMA, CATA do května 2010 5) Pro kód motoru CCGA 6) Pro kód motoru BTR 7) Pro kód motoru BUN, BUG 8) Pro kódy motoru CASA, CASB 9) Pro kódy motoru CJGA, CJMA, CJGC, CJGD, CRCA, CNRA 10) Pro kód motoru CCFC 11) Pro kódy motoru CCMA, CATA od června 2010 12) Od června 2010 13) Pro motory s kódy CLZB, CNRB 14) Modely bez senzoru částic 15) Od června 2012 |
||
Připojení kabeláže 2 terminál 30 -TV22- / zásuvka pro startování slave -U6-
O Audi Q7 4L (2005-2015)
Audi Q7 4L, vyráběné v letech 2005 až 2015, je luxusní SUV, které nabízí kombinaci pohodlí, výkonu a pokročilých technologií. Tento model je známý svým robustním designem a prostorným interiérem, který poskytuje dostatek místa pro pasažéry i zavazadla. Audi Q7 4L je vybaveno různými motorizacemi, včetně benzínových a naftových motorů s různými výkony, které zajišťují dynamickou jízdu a efektivní spotřebu paliva. Mezi nejčastější motory patří 3.0 TDI a 4.2 FSI, které jsou známé svou spolehlivostí a výkonem. Tento model je také vybaven pokročilými bezpečnostními funkcemi a moderními technologiemi, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Audi Q7 4L
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi Q7 4L, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
