Audi A3 8P (2003-2013) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Audi A3 8P (2003–2013), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Audi A3 8P (2003-2013) – schéma pojistkové skříně

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi A3 8P (2003-2013) je pojistka 24 v pojistkové skříňce na přístrojové desce.

Audi A3 8P (2003-2013) má 2 místa pro pojistky. Jedno se nachází na přístrojové desce na straně řidiče a druhé v motorovém prostoru.

 Pojistková skříňka na straně řidiče na přístrojové desce

Abys se dostal k pojistkové skříňce umístěné na straně řidiče přístrojové desky, je potřeba otevřít dveře řidiče a odstranit kryt pojistky z přístrojové desky pomocí klíče v zapalování nebo šroubováku.

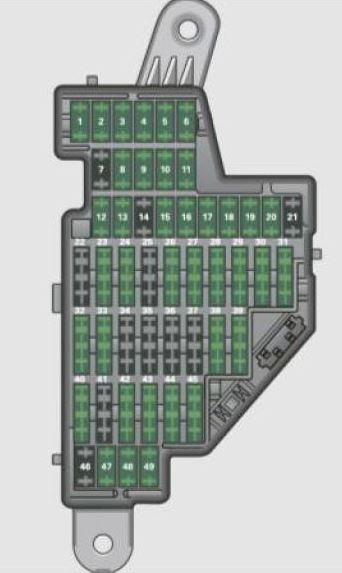

Schéma pojistkové skříňky Audi A3 8P – strana řidiče na přístrojové desce

Č.	Popis	Ampéry [A]
1	Prvky motoru (I); Manuální nastavení předních světlometů; Automatické nastavení světlometů; Modul řízení AFS; Prvky motoru (II); Spínač světla (spínač osvětlení); Diagnostická zásuvka.	10
2	Čtyřkolka; Automatická převodovka; Modul řízení pro přenos dat CAN (brána); Elektromechanická kontrola; Automatická převodovka s bránou řazení; Relé motoru; Modul řízení nádrže na palivo; Modul řízení motoru; Kontrola brzd (ABS); Program elektronické stabilizace (ESP); Nastavení protiskluzu (ASRL) Spínač brzdových světel.	10
3	Airbag	5
4	Klimatizace (senzor tlaku, senzor kvality vzduchu); Tlačítko programu elektronické stabilizace (ESP); Nastavení protiskluzu (ASRI); Senzor hladiny oleje (WIV); Spínač světla couvacího; Vyhřívání předních sedadel; Rozpoznání obsazenosti sedadla; Navigace; Otevření garážových vrat; Automatické zatmavení zrcátek; Vyhřívané trysky na mytí čelního skla; Klimatizace (modul řízení).	5
5	Světlomety AFS (levá strana)	5
6	Světlomety AFS (pravá strana)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Centrální zamykání (přední dveře)	10
13	Centrální zamykání (zadní dveře); Elektronika pohodlí (modul řízení).	10
14	Program elektronické stabilizace (ESP) (modul řízení); Automatická převodovka (modul řízení, automatická převodovka s bránou řazení)	10
15	Vnitřní osvětlení; Čtecí světla.	10
16	Diagnostická zásuvka; Senzor deště; Klimatizace (modul řízení).	10
17	Systém alarmu proti krádeži	5
18	Diagnostika startování	5
19	–	–
20	–	–
21	–	–
22	Klimatizace (ventilátor)	40
23	Čelní sklo na straně řidiče	30
24	Zapalovač cigaret	20

25	Odmlžovač zadního okna	30
26	Elektrická zásuvka v zavazadlovém prostoru	20
27	Modul řízení nádrže na palivo; Čerpadlo paliva.	15
28	Elektrické okno – zadní	30
29	–	–
30	Automatická převodovka	20
31	Automatická převodovka (čerpadlo na vakuum)	20
32	–	–
33	Posuvná / vyklápěcí střecha	20
34	–	–
35	–	–
36	Bederní opěrka	10
37	Vyhřívaná přední sedadla	20
38	Přední sklo na straně spolujezdce	30
39	–	–
40	Vytápění (ventilátor)	40
41	Stěrač zadního okna	15
42	Stěrač předního skla (čerpadlo na mytí skla)	15
43	Elektronika pohodlí (modul řízení)	20
44	Modul řízení přívěsu	20
45	Modul řízení přívěsu	15
46	–	–
47	Balení mobilního telefonu (VDA rozhraní)	5
48	–	–
49	–	–

2- Pojistková skříňka v motorovém prostoru – levá strana

Pro přístup k pojistkové skříňce umístěné v motorovém prostoru, odemkni kryt pojistky, posunutím dvou posuvníků dopředu.

Schéma pojistkové skříňky Audi A3 8P – Motorový prostor – levá strana
Zkontroluj rozložení pojistek ve tvém autě, jsou dvě různá rozložení. Zkontroluj rozložení pojistek s krytem panelu pojistek odstraněným.
Některé z uvedených prvků jsou volitelné nebo dostupné pouze v některých konfiguracích modelů.

Verze (1) s 30 pojistkami na zasunutí

Číslo	Popis	Ampér [A]
F1	–	–
F2	Elektronika volantu	5
F3	Napětí baterie	5
F4	Ventily systému proti zablokování (ABS)	30
F5	Modul řízení převodovky	15
F6	Modul přístrojové desky	5
F7	Modul řízení převodovky	30
F8	Navigační systém; Rádiový systém.	15
		25
F9	Navigační systém; Digitální rádio; Mobilní telefon; Televizní zařízení.	5
F10	Modul řízení motoru; Hlavní relé.	5
		10
F11	–	–
F12	Modul řízení pro přenos dat CAN (brána)	5
F13	Modul řízení motoru	15
		25
F14	Zapalovací cívky	20

F15	Diagnostika nádrže; Senzor kyslíku.	10
		15
F 16	Čerpadlo systému proti zablokování (ABS)	30
F17	Klakson	15
F18	Audio zesilovač	30
F19	Systém stěračů čelního skla	30
F20	Ventil pro regulaci hlasitosti	20
F21	Senzor kyslíku	10
F22	Spínač pedálu spojky; Spínač brzdových světel.	5
F23	Relé motoru, prvky motoru	5
		10
		15
F24	Prvky motoru	10
F25	Osvětlení pravé strany (elektrický ovládací modul)	30
F26	Osvětlení levé strany (ovládání elektrického systému)	30
F27	Čerpadlo sekundárního vzduchu	40
F28	Terminál relé napájení inal 15	40
F29	Přiřazení pojistek na levém panelu (speciální vybavení).	50
F30	Terminál relé napájení 75	50

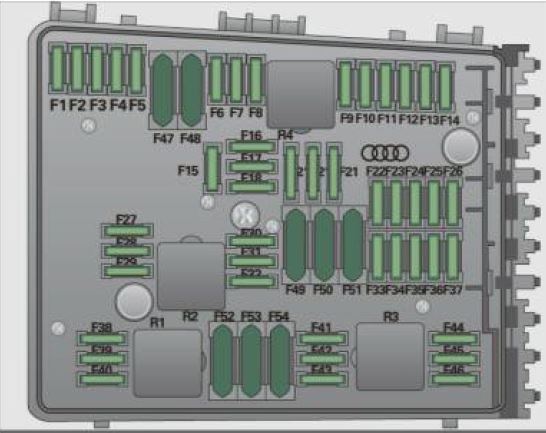

Verze (2) s 54 pojistkami k zasunutí

Číslo	Popis	Ampér [A]
F1	Čerpadlo systému proti zablokování (ABS)	30
F2	Čerpadlo systému proti zablokování (ABS)	30
F3	–	–
F4	Napětí baterie	5
F5	Klakson	15
F6	Ventil pro regulaci objemu; Palivové čerpadlo.	15
F7	–	–
F8	–	–
F9	Prvky motoru	10
F10	Kontrola palivové nádrže; Senzor hmotnostního průtoku vzduchu.	10
F11	Senzory kyslíku před katalyzátorem	10
F12	Senzory kyslíku, za katalyzátorem	10
F13	Automatická převodovka	15
F14	–	–
F15	Čerpadlo pro návrat vody	10
F 16	Elektronika volantu	5
F17	Modul přístrojové desky	5
F18	Audio zesilovač	30
F19	Navigační systém, rádiový systém	15
		25
F20	Navigační systém; Digitální rádio; Mobilní telefon; Televizní zařízení.	5
F21	–	–
F22	–	–
F23	Modul řízení motoru, hlavní relé	10
F24	Modul řízení pro přenos dat CAN (brána)	5
F25	–	–
F26	–	–

F27	–	–
F28	Řídicí jednotka motoru	15
F29	Relé motoru, mechanické komponenty	5
F30	–	–
F31	Systém stěračů čelního skla	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy motoru	10
F39	Spínač pedálu spojky; Spínač brzdových světel.	5
F40	Zapalovací cívky
F41	–	–
F42	Relé napájení motoru	5
F43	Zapalovací cívky	30
F44	–	–
F45	–	–
F46	–	–
F47	Osvětlení levé strany (elektrický řídicí modul)	30
F48	Osvětlení pravé strany (elektrický řídicí modul)	30
F49	Terminál relé napájení l 15	40
F50	–	–
F51	Čerpadlo sekundárního vzduchu	40
F52	Terminál relé napájení 75	50
F53	Přiřazení pojistek v levém panelu (speciální vybavení).	50
F54	–	–

Pojistková skříňka – pojistky audi a3 8p

Popis

1. Rezervní;
2. Relé kontroly žhavicích svíček;
3. Rezervní;
4. Rezervní;
5. Relé výstupu vzduchu;
6. Relé čerpadla chladicí kapaliny.

Platí pro modely:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 a 2013 – Audi A3 8P Benzín (1.6, 1.8 a 2.0 TFSI, 3.2 V6) a Diesel (1.6, 1.9 a 2.0 TDI), S3 .
