Fiat Tipo (2016-2022) – pojistková skříňka
Rok výroby: 2016, 2017, 2018, 2019.
Umístění pojistkové skříňky

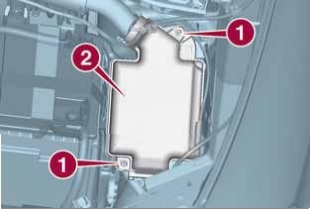

Motorový prostor
Pojistková skříňka se nachází vedle baterie.
Identifikační číslo elektrické součásti odpovídající každé pojistce je zobrazeno na krytu
Palubní deska
Verze s volantem vlevo: pojistková skříňka se nachází vlevo od sloupku řízení.
Abyste se dostali k pojistkám, odstraňte zámek a zatáhněte k sobě.
Verze s volantem vpravo: řídicí jednotka se nachází vlevo za odkládací schránkou.
Abyste se dostali k řídicí jednotce, je nutné otočit odkládací schránkou a uvolnit zámky 1.

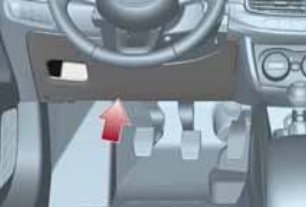

Pod řídicí jednotkou palubní desky
Řídicí jednotka se nachází vlevo pod palubní deskou.
Pojistková skříňka zavazadlového prostoru

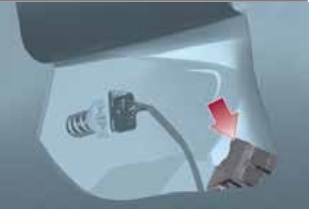

4 dveře:
Verze 5 dveří / kombi:
Otevřete zadní víko, poté posuňte vnitřní část krytu a získejte přístup k pojistkám v pojistkové skříňce.
Schémata pojistkových skříní
2016, 2017, 2018

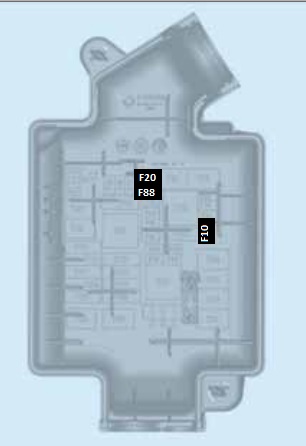

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2016, 2017, 2018)
| Č. | Amp [A] | Popis |
|---|---|---|
| F10 | 15 | Dvoutónová houkačka |
| F85 | 10 | Bederní opěrka sedadla řidiče |
| F88 | 7.5 | Vyhřívaná zrcátka |
| F20 | 30 | Vyhřívané zadní sklo |

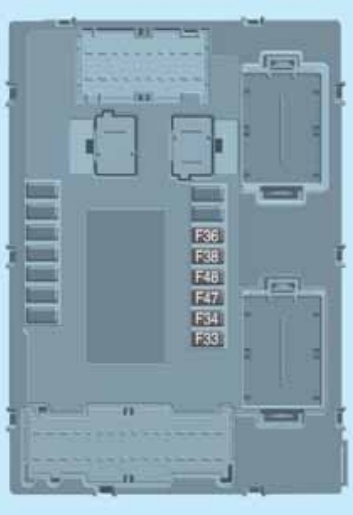

Přístrojová deska
Přiřazení pojistek v pojistkové skříňce přístrojové desky (2016, 2017, 2018)
| Č. | Amp [A] | Popis |
|---|---|---|
| F47 | 25 | Přední elektrické okno (strana řidiče) |
| F48 | 25 | Přední elektrické okno (strana spolujezdce) |
| F36 | 15 | Napájení systému Uconnect ™,
systém klimatizace, systém EOBD, port USB / AUX, ovládání na volantu. |
| F38 | 20 | Zařízení Dead Lock
(odblokování dveří na straně řidiče); Odblokování dveří; Centrální zamykání; Elektrické odblokování zadního víka. |
| F43 | 20 | Čerpadlo předního stěrače |
| F33 | 25 | Levé elektrické zadní okno |
| F34 | 25 | Pravé elektrické zadní okno |
Pod palubní deskou
Přiřazení pojistek pod palubní deskou (2016, 2017, 2018)
| Č. | Amp [A] | Popis |
|---|---|---|
| 1 | 7.5 | Odemknutí předních dveří (strana řidiče) |
| 2 | 7.5 | Odemknutí předních dveří (strana spolujezdce) |
| 3 | 7.5 | Odemknutí zadních dveří (levá strana) |
| 4 | 7.5 | Odemknutí zadních dveří (pravá strana) |
Zavazadlový prostor
Přiřazení pojistek v zavazadlovém prostoru (2016, 2017, 2018)
| Č. | Amp [A] | Popis |
|---|---|---|
| F97 | 15 | Zadní 12 V. |
| F99 | 10 | Vyhřívání předního sedadla řidiče |
| F92 | 10 | Vyhřívání předních sedadel na straně spolujezdce |
| F90 | 10 | Bederní opěrka předního sedadla řidiče |
Schéma pojistek a relé – Fiat Tipo
Týká se vozidel vyrobených v letech:
2020, 2021, 2022.

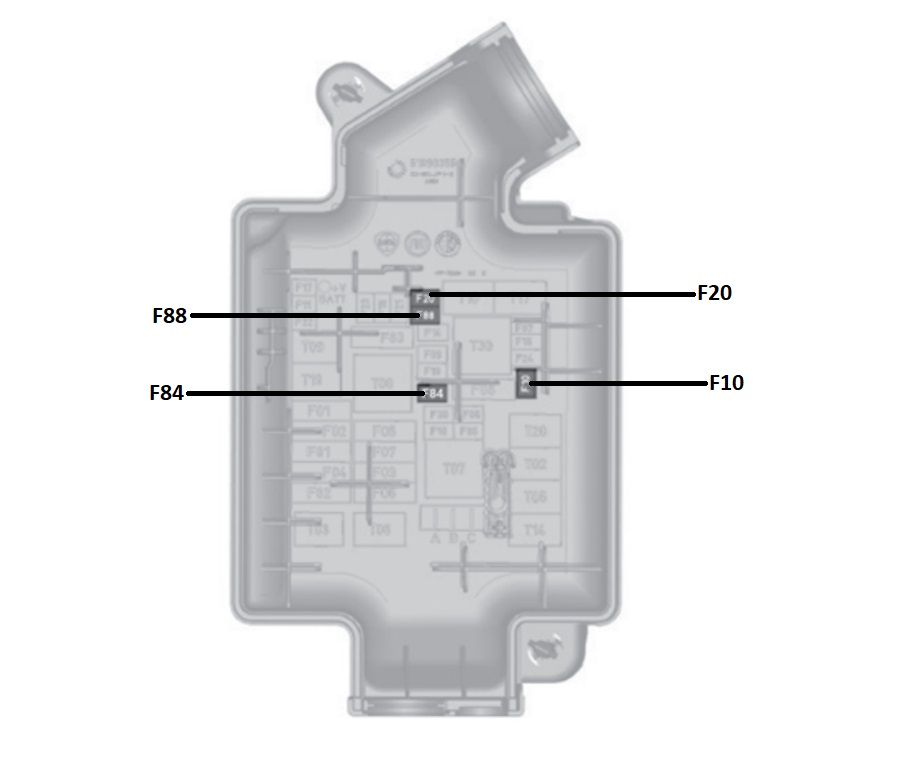

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F10 | 15 | Klaksón |
| F84 | 10 | Aktivní mřížka |
| F88 | 7,5 | Vyhřívání bočních zrcátek |
| F20 | 30 | Vyhřívání zadního skla |
Pojistková skříňka v prostoru pro cestující

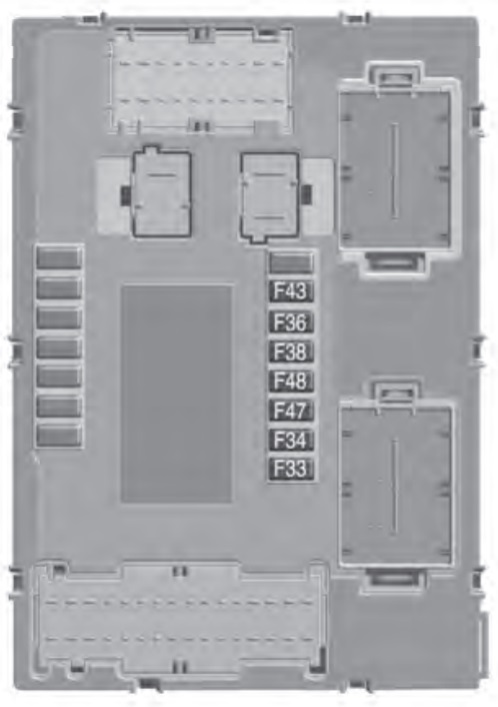

Na palubní desce
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F47 | 25 | Elektrické přední sklo (strana řidiče) |
| F48 | 25 | Elektrické přední sklo (strana spolujezdce) |
| F36 | 15 | Napájení systému Uconnect™; Systém klimatizace; Systém EOBD; USB/AUX port; Ovládací prvky na volantu. |
| F38 | 20 | Přístroj Dead Lock (odblokování dveří na straně řidiče pro předpokládané verze/trhy); Odblokování dveří; Centrální zamykání; Elektrické odblokování zadního víka. |
| F43 | 20 | Čerpadlo předního ostřikovače |
| F33 | 25 | Elektrické zadní sklo na levé straně |
| F34 | 25 | Elektrické zadní sklo na pravé straně |

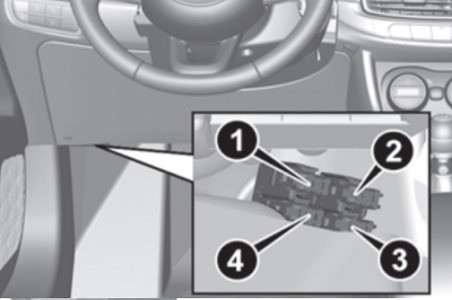

Pod palubní deskou
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 7,5 | Odemknutí předních dveří (strana řidiče) |
| 2 | 7,5 | Odemknutí vstupních dveří (strana spolujezdce) |
| 3 | 7,5 | Odemknutí zadních dveří (levé) |
| 4 | 7,5 | Odemknutí zadních dveří (pravé) |

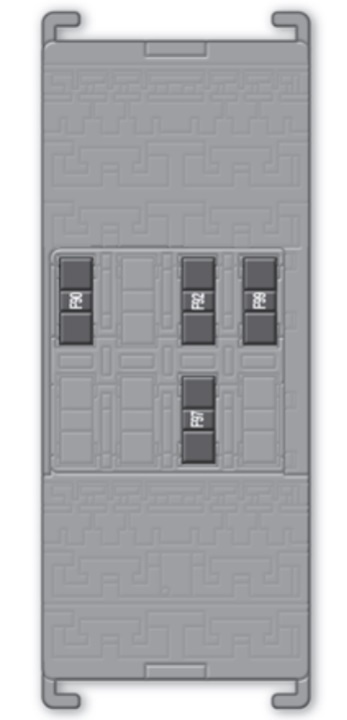

Pojistková skříňka v zavazadlovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F97 | 15 | Napájení 12 V zadní |
| F99 | 10 | Vyhřívání předního sedadla řidiče |
| F92 | 10 | Vyhřívání předního sedadla spolujezdce |
| F90 | 10 | Nastavení bederní opěrky předního sedadla řidiče |
