Opel Astra H (2004-2014) – pojistková skříňka

Opel Astra H (2004-2009) – schéma pojistek

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009.

Umístění pojistkové skříňky – Opel Astra h

Pojistková skříňka se nachází na pravé straně motoru. Pomocí plochého šroubováku stiskněte dva boční bloky a odstraňte kryt.

Opel Astra h popis pojistek

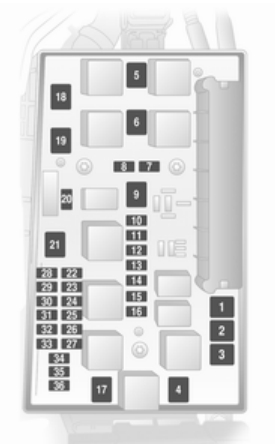

Přiřazení pojistek v motorovém prostoru

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	20A	Systém proti zablokování (ABS)
2	30A	Systém proti zablokování (ABS)
3	30A	Ventilátor topení klimatizace
4	30A	Ventilátor topení klimatizace
5	30A nebo 40A	Ventilátor chladiče
6	20A nebo 30A nebo 40A	Ventilátor chladiče
7	10 A	Stěrače čelního skla (vpředu a vzadu)
8	15A	Klaksón
9	25A	Stěrače čelního skla (vpředu a vzadu)
10	—	Nepoužívá se
11	—	Nepoužívá se
12	—	Nepoužívá se
13	15A	Mlhové světlo
14	30A	Stěrač čelního skla (vpředu)
15	30A	Stěrač čelního skla (vzadu)
16	5A	Systémy elektronické kontroly; Open&Start; ABS; Otevíratelná střecha; Spínač brzdových světel.
17	25A	Topení palivového filtru
18	25A	Motor pro startování
19	30A	Převodovka
20	10 A	Kompresor klimatizace
21	20A	Řídicí jednotka motoru (ECM)
22	7,5A	Řídicí jednotka motoru (ECM)
23	10 A	Nastavení světlometů; Adaptivní přední osvětlení (AFL).
24	15A	Palivové čerpadlo

Č.	Ampéry [A]	Popis
25	15A	Modul řízení převodovky (TCM)
26	10 A	Modul řízení motoru (ECM)
27	5A	Servopohon
28	5A	Modul řízení převodovky (TCM)
29	7,5A	Modul řízení převodovky (TCM)
30	10 A	Modul řízení motoru (ECM)
31	10 A	Nastavení světlometů; Adaptivní přední osvětlení (AFL).
32	5A	Kontrolka poruchy brzdového systému; Klimatizace; Spínač brzdových světel.
33	5A	Nastavení světlometů; Adaptivní osvětlení (AFL); Jednotka řízení vnějšího osvětlení.
34	7,5A	Jednotka řízení modulu sloupku řízení
35	20A	Infotainment systém
36	7,5A	Mobilní telefon; Digitální rádiový přijímač; Systém Twin Audio; Multifunkční displej.
К1	—	Relé startovacího motoru
K2	—	Relé modulu řízení motoru (ECM)
КЗ	—	Výstup “5”
К5.	—	Relé režimu stěrače čelního skla
К6	—	Relé aktivace stěrače čelního skla
K7	—	Relé čerpadla na mytí skel
К8	—	Relé kompresoru klimatizace
K10	—	Relé čerpadla paliva
K11	—	Relé ventilátoru chladiče
К12	—	Relé ventilátoru chladiče
К13	—	Relé ventilátoru chladiče
K14	—	Relé topení palivového filtru (naftový)
К15	—	Relé ventilátoru topení
К16	—	Relé mlhového světlometu

Umístění pojistkové skříňky – pojistky Opel Astra h

Pojistková skříňka se nachází na pravé straně zavazadlového prostoru. Otočte dvě spony o 90 stupňů a sklopte kryt.

Opel Astra h schéma pojistek

Přiřazení pojistek v zavazadlovém prostoru

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	25A	Elektrická okna vpředu
2	—	Nepoužívá se
3	7,5A	Přístrojová deska
4	5A	Systém klimatizace
5	7,5A	Airbag
6	—	Nepoužívá se
7	—	Nepoužívá se
8	—	Nepoužívá se
9	—	Nepoužívá se
10	—	Nepoužívá se
11	25A	Ohřívač zadního skla
12	15A	Zadní stěrač
13	5A	Asistence při parkování
14	7,5A	Systém klimatizace
15	—	Nepoužívá se
16	5A	Senzor obsazenosti předního sedadla vpravo; Systém Open&Start.
17	5A	Senzor deště; Senzor kvality vzduchu; Systém monitorování tlaku v pneumatikách; Vnitřní zrcátko s automatickou funkcí zatmavení.
18	5A	Přístroje, spínače
19	—	Nepoužívá se
20	10 A	Systém dynamického řízení tlumení (CDC)
21	7,5A	Vyhřívání vnějších zrcátek
22	20A	Otevíratelná střecha
23	25A	Elektrická okna vzadu

Č.	Ampéry [A]	Popis
24	7,5A	Diagnostický konektor
25	—	Nepoužívá se
26	7,5A	Sklopná vnější zrcátka
27	5A	Ultrazvukový senzor; Systém alarmu proti krádeži.
28	—	Nepoužívá se
29	15A	Zapalovač cigaret; Přední napájecí zásuvky.
30	15A	Zadní napájecí zásuvky
31	—	Nepoužívá se
32	—	Nepoužívá se
33	15A	Systém Open&Start
34	25A	Otevíratelná střecha
35	15A	Zadní napájecí zásuvky
36	20A	Napájení tažného zařízení
37	—	Nepoužívá se
38	25A	Centrální zamykání, výstup “30”
39	15A	Vyhřívání předního sedadla vlevo
40	15A	Vyhřívání předního sedadla vpravo
41	—	Nepoužívá se
42	—	Nepoužívá se
43	—	Nepoužívá se
44	—	Nepoužívá se
К1	—	Výstup “15” klíče zapalování (blokování)
K2	—	Výstup “15a” klíče zapalování (blokování)
КЗ	—	Relé vyhřívání zadního skla

Opel Astra H (2010-2014) – schéma pojistkové skříňky

Rok výroby: 2010, 2011, 2012, 2014.

Pojistka zapalovače cigaret (zásuvka napájení) v Opel Astra H (2010-2014) je pojistka 36 v pojistkové skříňce.

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	Systém ABS
2	Systém ABS
3	Vnitřní ventilátor; Elektronická klimatizace.
4	Vnitřní ventilátor; Topení; Klimatizace.
5	Ventilátor chladiče
6	Ventilátor chladiče
7	Centrální zamykání
8	Ostřikovací systém čelního skla, Zadní hatchback.
9	Topení zadního skla; topení vnějších zrcátek.
10	Konektor diagnostického systému
11	Ukazatele a přístroje
12	Rozhraní mobilního telefonu; Audio-navigační systém; Displej.
13	Vnitřní osvětlení
14	Stěrače čelního skla
15	Stěrače čelního skla
16	Akustický signál, systém ABS; Spínač brzdových světel; Klimatizace.
17	Palivový filtr v dieselovém motoru nebo klimatizace.

18	Startovací motor
19	—
20	Akustický signál
21	Elektronické systémy motoru
22	Elektronické systémy motoru
23	Nastavení světlometů
24	Palivové čerpadlo
25	—
26	Elektronické systémy motoru
27	Topení; Klimatizace.
28	—
29	Asistence při řízení
30	Elektronické systémy motoru
31	Stěrač zadního skla
32	Zpráva týkající se spínače brzdových světel.
33	Nastavení světlometů; Spínač světel; Spínač spojky; Směrovky a přístroje; Modul dveří řidiče.
34	Kontrolní modul; Modul sloupku řízení.
35	Audio-navigační systém
36	Zapalovač cigaret; Přední napájecí zdroj.

Přiřazení pojistek v kombinaci s pojistkovou skříňkou varianta B v zavazadlovém prostoru

Číslo	Popis
1	Systém ABS
2	Systém ABS
3	Vnitřní ventilátor; Elektronická klimatizace.
4	Vnitřní ventilátor; Topení; Klimatizace.
5	Ventilátor chladiče
6	Ventilátor chladiče
7	Ostřikovací tryska předního čelního skla
8	Hlasový signál
9	Ostřikovač světlometů
10	—
11	—
12	—
13	Mlhová světla
14	Stěrače čelního skla
15	Stěrače čelního skla
16	Elektronické systémy řídicích modulů; Systém Open&Start; Systém ABS; Spínač brzdových světel, TwinTop.
17	Systém topení palivového filtru (naftový motor).

18	Startovací motor
19	Systémy elektroniky převodovky
20	Ventilátor
21	Systémy elektroniky motoru
22	Systémy elektroniky motoru
23	Systém adaptivního osvětlení; Nastavení světlometů.
24	Palivové čerpadlo
25	Systémy elektroniky převodovky
26	Systémy elektroniky motoru
27	Asistence při řízení
28	Systémy elektroniky převodovky
29	Systémy elektroniky převodovky
30	Systémy elektroniky motoru
31	Systém adaptivního osvětlení; Nastavení světlometů.
32	Brzdový systém; Klimatizace; Spínač spojky.
33	Systém adaptivního osvětlení; Nastavení světlometů; Spínač světel.
34	Modul řízení; Modul sloupku řízení.
35	Audio-navigační systém
36	Rozhraní mobilního telefonu; Audio-navigační systém; Displej.

Pojistková skříňka v zavazadlovém prostoru

Berlina s 5 dveřmi, kombi, verze furgon

Model berlina s 3 dveřmi

Sedan, model s 4 dveřmi

Verze TwinTop

Verze A pojistkové skříňky

Č.	Popis
1	Mlhové světlomety
2	–
3	Napájecí zásuvka v zavazadlovém prostoru.
4	Zpětná světla
5	Elektrická okna v zadních dveřích.
6	Ventilátor
7	Elektrická okna v předních dveřích.
8	Vyhřívání vnějších zrcátek

Verze B pojistkové skříňky

Č.	Popis
1	Elektrická okna v předních dveřích
2	—
3	Ukazatele a přístroje
4	Topení, klimatizace; Elektronická klimatizace.
5	Airbag
6	—
7	—
8	—
9	—
10	—
11	Vyhřívání zadního skla
12	Stěrač zadního skla
13	Systém asistence při parkování
14	Topení, klimatizace
15	—
16	Systém rozpoznávání zatížení sedadla; Systém Open&Start.
17	Senzor deště; Systém monitorování tlaku v pneumatikách; Zpětné zrcátko.
18	Ukazatele a přístroje, spínače
19	—
20	Systém CDC
21	Vyhřívání vnějších zrcátek

22	Střešní okno
23	Elektrická okna v zadních dveřích
24	Diagnostický systém konektor
25	—
26	Vnější zrcátka; Elektricky sklopná.
27	Ultrazvukový senzor; Autoalarm.
28	—
29	Zapalovač cigaret; Přední napájecí zásuvka.
30	Zadní napájecí zásuvka
31	—
32	—
33	Systém Open&Start
34	Střešní okno; Střecha TwinTop.
35	Zadní napájecí zásuvka
36	Konektor přívěsu
37	—
38	Centrální zamykání, kontakt 30
39	Vyhřívání levého sedadla
40	Vyhřívání pravého sedadla
41	—
42	—
43	—
44	—

O Opel Astra H (2004-2014)

Opel Astra H, vyráběný v letech 2004 až 2014, je populární model kompaktního automobilu, který si získal oblibu díky své spolehlivosti a praktičnosti. Tento model nabízí širokou škálu motorových možností, včetně benzínových a dieselových motorů s různými výkony, což umožňuje řidičům vybrat si podle svých potřeb. Astra H je známá svým komfortním interiérem a moderními technologiemi, které byly v té době k dispozici. Díky svým jízdním vlastnostem a bezpečnostním prvkům se stala oblíbenou volbou mezi rodinami i jednotlivci.

Schéma pojistkové skříňky Opel Astra H

Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Astra H, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je velmi důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
