Opel Astra J (2013-2018) – pojistková skříňka

Opel Astra J (Astra IV) 2013 – schéma pojistkové skříně

Rok výroby: 2013.

Pojistka zapalovače cigaret (zásuvka napájení) v Opel Astra J (2013) je pojistka 6 v pojistkové skříni.

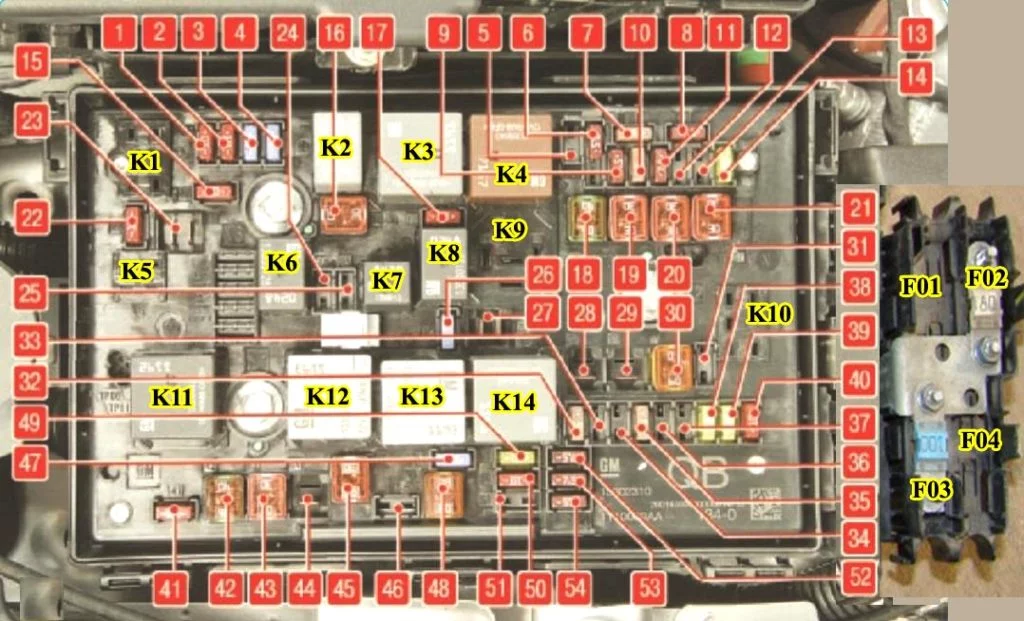

Pojistková skříň v motorovém prostoru

Pojistková skříň se nachází v přední levé části motorového prostoru. Odstraňte kryt a zvedněte jej, dokud se nezastaví. Odstraňte kryt vertikálně nahoru.

Č.	Popis
1	Modul řízení motoru
2	Lambda sonda
3	Vstřikování paliva, systém zapalování
4	Vstřikování paliva, systém zapalování
5	–
6	Vyhřívání zrcátka
7	Ovládání ventilátoru
8	Lambda sonda, motor
9	Senzor zadního okna
10	Senzor baterie
11	Uvolnění zavazadlového prostoru
12	Modul adaptivního předního osvětlení
13	–
14	Stěrač zadního okna
15	Modul řízení motoru
16	Startér
17	Modul řízení převodovky
18	Vyhřívané zadní sklo
19	Elektrická přední okna
20	Elektrická zadní okna
21	ABS
22	Levý potkávací světlomet (halogen)
23	Systém ostřikovačů světlometů
24	Pravý potkávací světlomet (xenon)
25	Levý potkávací světlomet (xenon)
26	Mlhová světla

27	Ohřev nafty
28	–
29	Elektrická parkovací brzda
30	ABS
31	–
32	Airbag
33	Adaptivní přední osvětlení
34	–
35	Elektrická okna
36	–
37	Elektromagnetický ventil pro odvodnění nádrže
38	Vakuová pumpa
39	Modul řízení palivového systému
40	Přední stěrač; Zadní stěrač.
41	Pravý dálkový světlomet (halogen)
42	Ventilátor chladiče
43	Stěrače
44	–
45	Ventilátor chladiče
46	–
47	Klakson
48	Ventilátor chladiče
49	Palivové čerpadlo
50	Nastavení světlometů
51	Uzávěr vzduchu
52	Přídavné topení – dieselový motor
53	Modul řízení převodovky; Modul řízení motoru.
54	Monitorování kabeláže

Pojistková skříň palubní desky

Ve vozidlech s volantem vlevo se pojistková skříň nachází za odkládací schránkou v palubní desce. Otevřete odkládací schránku a posuňte ji doleva, abyste ji odblokovali. Spusťte prostor pro cestující a odstraňte jej.

Ve vozidlech s volantem vpravo se pojistková skříň nachází za krytem v odkládací schránce. Otevřete odkládací schránku, otevřete kryt a přehněte jej.

Číslo	Popis
1	Displej
2	Lesklé vnější
3	Lesklé vnější
4	Rádio
5	Infotainment systém
6	Přední napájecí zásuvka
7	Elektrická zásuvka na zadním sedadle
8	Levý potkávací světlomet
9	Pravý potkávací světlomet
10	Zamykání dveří
11	Vnitřní ventilátor
12	–

13	–
14	Diagnostický konektor
15	Airbag
16	–
17	Klimatizace
18	Předpojistka: Rádio; Infotainment, Displej.
19	Brzdová světla; Zadní světla; Vnitřní světla.
20	–
21	–
22	Zapalování
23	Řídicí jednotka karoserie
24	Řídicí jednotka karoserie
25	–
26	Elektrická zásuvka v zavazadlovém prostoru (pokud není pojistková skříňka v zavazadlovém prostoru) (pouze Sports tourer).

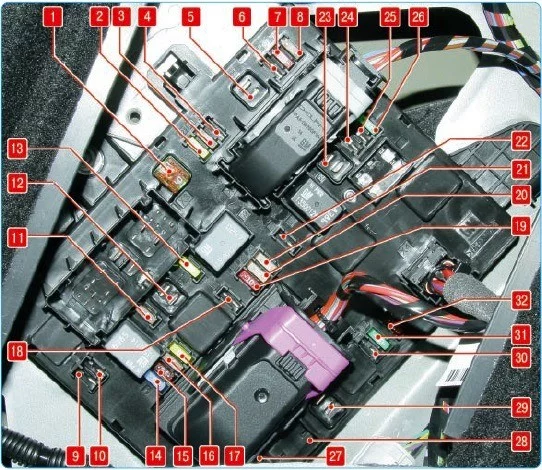

Pojistková skříň v zavazadlovém prostoru

Hatchback 3 dveře, hatchback 5 dveří

Pojistková skříň se nachází na levé straně zavazadlového prostoru za krycím panelem.

Sportovní Tourer

Pojistková skříň se nachází na levé straně zavazadlového prostoru za krycím panelem.

Č.	Popis
1	Modul přívěsu
2	Výstup přívěsu
3	Parkovací asistent
4	–
5	–
6	–
7	–
8	Alarmový systém
9	–
10	–
11	Modul přívěsu, zásuvka přívěsu
12	–
13	Výstup přívěsu
14	–
15	–

16	–
17	–
18	–
19	Vyhřívání volantu
20	Otevíratelná střecha
21	Vyhřívání sedadla
22	–
23	–
24	–
25	–
26	–
27	–
28	–
29	–
30	–
31	Zesilovač, subwoofer
32	Aktivní systém odpružení; Upozornění na opuštění jízdního pruhu.

Opel Astra J (Astra IV) (2014-2018) – schéma pojistkové skříně

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Pojistky zapalovače cigaret/napájecích zásuvek v Opel Astra J jsou pojistky č. 6 (přední napájecí zásuvka), č. 7 (zadní napájecí zásuvka), č. 26 (prostor pro náklad napájecí zásuvky) v pojistkové skříni přístrojové desky a pojistka č. 17 (napájecí zásuvka) v pojistkové skříni v prostoru pro náklad.

Poloha pojistkové skříně

Motorový prostor

Pojistková skříň se nachází v přední levé části motorového prostoru.

Odstraňte kryt a zvedněte jej, dokud se nezastaví. Odstraňte kryt vertikálně nahoru.

Přístrojová deska

Ve vozidlech s volantem vlevo se pojistková skříň nachází za prostorem pro odkládací schránky v přístrojové desce.

Otevření prostoru a posunutí doleva pro odemknutí. Složit prostor a odstranit jej. Otevřete prostor pro odkládací schránky, poté otevřete kryt a složte jej.

Pojistková skříň v prostoru pro náklad (zavazadlový prostor)

Poloha pojistek v zavazadlovém prostoru:

Hatchback s 3 dveřmi, hatchback s 5 dveřmi:

Pojistková skříň se nachází na levé straně prostoru pro náklad za krytem.

Sportovní tourer:

Pojistková skříň se nachází na levé straně prostoru pro náklad za krytem.

Pojistková skříň v motorovém prostoru

Pojistková skříň se nachází v přední levé části motorového prostoru. Odstraňte kryt a zvedněte jej, dokud se nezastaví. Odstraňte kryt vertikálně nahoru.

Číslo	Popis
1	Modul řízení motoru
2	Lambda sonda
3	Vstřikování paliva, systém zapalování
4	Vstřikování paliva, systém zapalování
5	–
6	Vyhřívání zrcátek; Systém proti krádeži.
7	Kontrola ventilátoru; Modul řízení motoru; Modul řízení převodovky.
8	Lambda sonda; Chlazení motoru.
9	Senzor zadního okna
10	Senzor baterie vozidla
11	Uvolnění zavazadlového prostoru
12	Adaptivní přední osvětlení; Automatická kontrola světla,
13	ABS
14	Stěrač zadního okna
15	Modul řízení motoru
16	Startér
17	Modul řízení převodovky
18	Vyhřívané zadní sklo
19	Elektrická přední okna
20	Elektrická zadní okna
21	Elektrické zadní centrum
22	Levý potkávací světlomet (halogen)
23	Systém ostřikovačů světlometů
24	Pravý potkávací světlomet (xenon)
25	Levý potkávací světlomet (xenon)
26	Přední mlhová světla

27	Vyhřívání nafty
28	Spustit systém zastavení
29	Elektrická parkovací brzda
30	ABS
31	Adaptivní tempomat
32	Airbag
33	Adaptivní přední osvětlení; Automatická kontrola světla.
34	Recirkulace výfukových plynů
35	Externí zrcadlo, senzor deště
36	Kontrola klimatu
37	Elektromagnetický ventil pro vypouštění nádrže
38	Vakuová pumpa
39	Centrální kontrolní modul
40	Stříkací systém čelního skla; Stříkací systém zadního okna.
41	Pravý dálkový světlomet (halogen)
42	Ventilátor chladiče
43	Stěrače
44	Stěrače
45	Ventilátor chladiče
46	–
47	Klakson
48	Ventilátor chladiče
49	Palivová pumpa
50	Vyrovnávání světlometů; Adaptivní přední osvětlení.
51	Uzávěrka vzduchu
52	Přídavný ohřívač, dieselový motor.
53	Modul řízení převodovky; Modul řízení motoru
54	Vakuová pumpa; Sada ukazatelů; Větrání topení; Klimatizace.

Pojistková skříň palubní desky

Ve vozidlech s volantem vlevo se pojistková skříň nachází za odkládací schránkou v palubní desce. Otevření odkládací schránky a posunutí doleva pro odblokování. Snížit prostor a odstranit ho.

Ve vozidlech s volantem vpravo se pojistková skříň nachází za krytem v odkládací schránce. Otevření odkládací schránky, otevření krytu a přehnutí ho.

Č.	Popis
1	Displej
2	Vnější světla; Modul řízení karoserie.
3	Vnější světla; Modul řízení karoserie.
4	Systém Infotainment
5	Systém Infotainment
6	Elektrické zásuvky; zapalovač cigaret.
7	Zásuvka napájení
8	Levý potkávací světlomet, modul řízení karoserie
9	Pravý potkávací světlomet; Modul řízení karoserie; Modul airbagu.
10	Zamykání dveří, Modul řízení karoserie.
11	Vnitřní ventilátor
12	–

13	–
14	Diagnostický konektor
15	Airbag
16	Napájecí zásuvka
17	Systém klimatizace
18	Logistika
19	Modul řízení karoserie
20	Modul řízení karoserie
21	Sada ukazatelů na přístrojové desce; Systém varování proti krádeži,
22	Zapalování
23	Jednotka řízení karoserie
24	Jednotka řízení karoserie
25	–
26	Elektrická zásuvka v prostoru pro náklad (pokud není pojistková skříňka v prostoru pro náklad) (pouze sportovní Tourer).

Pojistková skříň v zavazadlovém prostoru

Hatchback s 3 dveřmi, hatchback s 5 dveřmi

Pojistková skříň se nachází na levé straně prostoru pro cestující za krytem.

Sportovní Tourer

Pojistková skříň se nachází na levé straně prostoru pro cestující za krytem.

Č.	Popis
1	–
2	Výstup přívěsu
3	Parkovací asistent
4	–
5	–
6	–
7	Elektrické sedadlo
8	–
9	–
10	–
11	Modul přívěsu, zásuvka přívěsu
12	Modul přívěsu
13	Výstup přívěsu
14	Elektricky sklopné zadní sedadlo
15	–

16	Zrcadlo; Kamera pro couvání.
17	Napájecí zásuvka
18	–
19	Vyhřívání volantu
20	Otevíratelná střecha
21	Vyhřívaná přední sedadla
22	–
23	–
24	–
25	–
26	–
27	–
28	–
29	–
30	–
31	Zesilovač; Subwoofer.
32	Aktivní systém odpružení; Upozornění na opuštění jízdního pruhu.
