Opel Frontera (1998-2004) – pojistková skříňka
Opel Frontera (1998-2004) – schéma pojistkové skříně
Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Opel Frontera (1998-2004) je pojistka C3 v pojistkové skříni v kabině.

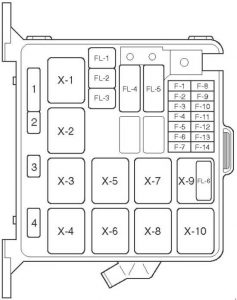

Pojistková skříň motorového prostoru
Opel Frontera – schéma pojistkové skříně – pojistková skříň v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
| F1 | 15 | Výstražné světlo |
| F2 | 10 | Jednotka řízení alarmu a relé;
Klaksón; Klaksón proti krádeži. |
| F4 | 20 | Motor ventilátoru;
Odpor ventilátoru. |
| F5 | 10 | Relé termostatu klimatizace;
Elektronický termostat; Relé kompresoru klimatizace; Magnetická spojka. |
| F8 | 10 | Světlomet – levý;
Kontrolka dálkových světel; Relé mlhových světel. |
| F9 | 10 | Světlomet – pravý |
| F10 | 15 | Mlhovky |
| F11 | 20 | Senzor kyslíku |
| F12 | 20 | Palivové čerpadlo |
| F13 | 15 | Modul řízení motoru |
| F14 | – | – |
| FL1 | 60 | EHCU |
| FL2 | 30 | 6VD1:
Jednotka ventilátoru kondenzátoru |
| FL4 | 100 | Klíč zapalování;
Relé startéru; Klimatizace; Generátor; Relé topení; Pojistka: F10, FL1, FL2, FL5, FL6. |
| FL5 | 60 | Spínač zapalování;
Relé palivového čerpadla; Relé modulu řízení motoru; Modul trakčního systému. |
| FL6 | 30 | X22SE:
Relé elektrického ventilátoru; Elektrický ventilátor. |
| Relé | ||
| X1 | Světlomet | |
| X2 | Mlhovky | |
| X3 | Startér | |
| X4 | Kompresor klimatizace | |
| X5 | Termo | |
| X6 | Topení | |
| X7 | Palivové čerpadlo | |
| X8 | Modul řízení motoru | |
| X9 | 6VD1:
Ventilátor kondenzátoru |
|
| X10 | – | |
| Dioda | ||
| 1 | Brzda | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
Schéma pojistkové skříně kabiny
Opel Frontera – schéma pojistkové skříně – pojistková skříň v kabině
| Číslo | Ampéry [A] | Popis |
| C1 | 20 | Relé zásuvky ACC;
Zásuvka ACC. |
| C2 | 10 | Audio |
| C3 | 15 | Zapalovač cigaret |
| C4 | 15 | Relé zadní;
Světlo polohy a boční obrysové světlo; Zadní světlo; Osvětlení registrační značky; Ovladač osvětlení; Osvětlení; Ovladač všech směrových světel převodovky. |
| C5 | 10 | Brzdové světlo;
Přídavné světlo – levé; Přídavné světlo – pravé; Světlo přivítání RR – levé; Světlo přivítání RR – pravé; Osvětlení zavazadlového prostoru; Jednotka ovládání alarmu a relé; Digitální hodinový stroj; Zvuk. |
| C6 | 15 | Spínač brzdových světel;
Zadní kombinované světlo – levé; Zadní kombinované světlo – pravé; Horní brzdové světlo. |
| C7 | 20 | Zamknutí dveří FRT a elektrické okno SW;
Aktuátor zamknutí dveří; Kontrolka alarmu. |
| C8 | 10 | Ohřívač zrcátka |
| C9 | 15 | Ohřívač zadního skla |
| C10 | 15 | Ohřívač zadního skla |
| C11 | 15 | Směrovky a kontrolky (měřicí přístroj);
Počítadlo kilometrů; Senzor rychlosti vozidla. |
| C12 | 15 | Generátor,
Hlavní relé ECM; Ventil pro přepínání podtlaku (VSV); Elektromagnetický ventil pro foukání; Aktuátor cívky; Modul trakčního systému (PCM); Ventil EGR. |
| C13 | 15 | Zapalovací cívka |
| C14 | 15 | Mód SW;
PCM; Směrovky; Světlo couvání; Tempomat; Jednotka ovládání směrových světel A/T. |
| C15 | 15 | Jednotka ovládání alarmu a
relé; Relé ohřívače zadního skla; Ohřívač zrcátka – levý; Ohřívač zrcátka – pravý; Ohřívač zadního skla SW; Relé elektrického okna; Jednotka tempomatu; Relé blokování převodovky; Jednotka ovládání 4WD; Ventil pro přepínání podtlaku (VSV); Osa FRT (c); Ventil pro přepínání podtlaku (VSV); Osa FRT (d). |
| C16 | 20 | Motorový prostor stěrače předního skla;
Motor ostřikovače předního skla; Jednotka řízení alarmu a relé. |
| C17 | 10 | Motorový prostor stěrače zadního skla;
Motor ostřikovače zadního skla; Alarm a relé a jednotka řízení. |
| C19 | 15 | Audio |
| C20 | 10 | Startér;
Relé startéru; Kontrolér proti krádeži. |
| C21 | 30 | Relé okna;
SW okna; Motor okna; Motor střešního okna; Kontrolér střešního okna; Spínač střešního okna; Spínač bezpečnosti; Spínač koncové polohy; Spínač sedadla; Motor a spínač předního sklonu; Motor a spínač zadního sklonu; Posuvný motor; Re-cliner motor & SW. |
| C22 | 10 | Kontrolka SRS, SDM |
| Relé | ||
| I34 | Zadní světla | |
| I35 | Elektrické ovládání oken | |
| I36 | – | |
| I37 | – | |
| I38 | Zásuvka ACC | |
| I39 | Ohřívač zadního skla | |
| Dioda | ||
| 5 | Kufr SW;
Dveře SW. |
|
| 6 | Jednotka řízení alarmu a relé | |
Schéma relé v motorovém prostoru
Opel Frontera – schéma pojistkové skříně – schéma relé v motorovém prostoru
| Číslo | Popis |
| X15 | X22SE:
Ventilátor chlazení (vysoká rychlost) |
| X16 | X22SE:
Ventilátor chlazení (nízká rychlost) |
O Opel Frontera (1998-2004)
Opel Frontera, vyráběný v letech 1998 až 2004, je robustní SUV, které se vyznačuje svou spolehlivostí a schopností zvládat různé terény. Tento model byl dostupný s několika možnostmi motorizace, včetně benzínových a dieselových motorů, což umožňovalo řidičům vybrat si podle svých preferencí a potřeb. Frontera nabízí prostorný interiér, který je ideální pro rodiny nebo pro ty, kteří potřebují více místa pro přepravu nákladu. Jeho design kombinuje praktičnost s robustním vzhledem, což ho činí atraktivním pro milovníky off-road jízdy.
Schéma pojistkové skříně Opel Frontera
Tato stránka zobrazuje schéma pojistkové skříně pro Opel Frontera, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříň se obvykle nachází v motorovém prostoru a pod přístrojovou deskou. Na schématech jsou jasně označena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro zajištění bezpečnosti a správného fungování všech elektrických komponentů ve vozidle.
