BMW 3 F30/F31/F34 (2011-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW Řady 3 (F30, F31, F34) 2011‑2019, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW 3 F30/F31/F34 (2011-2019) – schéma pojistkové skříňky
Rok výroby:2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

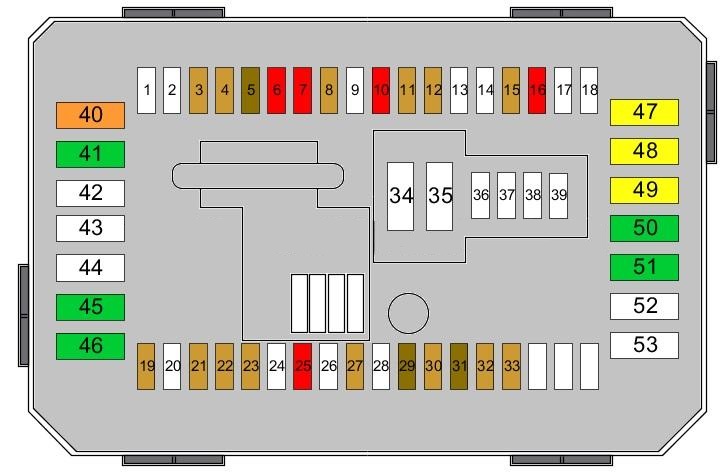

Pojistková skříňka v motorovém prostoru
Schéma pojistkové skříňky
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | Není použito | |
| 2 | Není použito | |
| 3 | 5A | Řídicí jednotka, elektronika střechy |
| 4 | 5A | Řídicí jednotka topení |
| 5 | 7,5A | Spínače blokování dveří;Zrcátko spolujezdce. |
| 6 | 10 A | Hlavní relé DDE |
| 7 | 10 A | Elektronická řídicí jednotka automatické převodovky (EAT) |
| 8 | 5A | Dotyková skříňka;Řídicí jednotka karoserie. |
| 9 | Není použito | |
| 10 | 10 A | Nastavení sedadla |
| 11 | 5A | Přední světlo vlevo v koupelně;Přední světlo vpravo v koupelně;
Senzor deště; Vnitřní osvětlení. |
| 12 | 5A | Relé odpojení;Dynamická kontrola stability (DSC). |
| 13 | Není použito | |
| 14 | Není použito | |
| 15 | 5A | Převodová skříň |
| 16 | 10 A | Čerpadlo chladicí kapaliny;Kompresor klimatizace;
Čerpadlo dodatečné vody. |
| 17 | Není použito | |
| 18 | Není použito | |
| 19 | 5A | Elektrochromatické zrcátko |
| 20 | Není použito | |
| 21 | 5A | Systém asistence řidiče |
| 22 | 5A | Tempomat |
| 23 | 5A | Ohřívač odvzdušňovacího uzávěru;Ventil odpojení chladicí kapaliny. |
| 24 | Není použito | |
| 25 | 10 A | Spínače sloupku řízení |
| 26 | Není použito |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 27 | 5A | Přístrojový panel |
| 28 | Není používáno | |
| 29 | 7,5A | Přístrojový panel |
| 30 | 5A | Osvětlení odkládací schránky |
| 31 | 7,5A | Spínač převodovky |
| 32 | 5A | Elektronická asistence řízení (EPS) |
| 33 | 5A | Senzor kvality vzduchu |
| 34 | Není používáno | |
| 35 | Není používáno | |
| 36 | Není používáno | |
| 37 | Není používáno | |
| 38 | Není používáno | |
| 39 | Není používáno | |
| 40 | 40A | Pojistková skříňka |
| 41 | 30A | Dynamická kontrola stability (DSC) |
| 42 | Není používáno | |
| 43 | Není používáno | |
| 44 | Není používáno | |
| 45 | 30A | Náhradní střecha |
| 46 | 30A | Převodová skříň |
| 47 | 20A | Vyhřívané sedadlo spolujezdce |
| 48 | 20A | Vyhřívané sedadlo řidiče |
| 49 | 20A | Zapalovač |
| 50 | 30A | Ovladač sedadla řidiče; Nastavení sedadla řidiče. |
| 51 | 30A | Nastavení sedadla spolujezdce; Řídicí jednotka sedadla spolujezdce. |
| 52 | Napájení 12 V | |
| 53 | Není používáno |
Pojistková skříňka a relé v motorovém prostoru
| Č. | Ampéry [A] | Chráněné obvody |
|---|---|---|
| 1 | 20 | Ventil pro regulaci tlaku v tyči;Regulátor množství paliva;
Senzor polohy vačkového hřídele; Elektromagnetický ventil regulátoru tlaku turbodmychadla. |
| 2 | 20 | Senzor kyslíku před katalyzátorem;Senzory kyslíku za katalyzátorem;
Hmotnostní průtokoměr; Senzor hladiny oleje; Přepínací ventil EGR chladiče. |
| 3 | 30 | Řídicí jednotka DDE |
| 4 | Nepoužívá se | |
| 5 | Nepoužívá se | |
| R1 | Hlavní relé DDE |
Pojistková skříňka a relé v motorovém prostoru (typ 2)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 1 | 20A | Řídicí jednotka motoru |
| 2 | 20A | Řídicí jednotka motoru |
| 3 | 10 A | Řídicí jednotka motoru |
| 4 | 15A | Řídicí jednotka motoru |
| 5 | 20A | Řídicí jednotka motoru |
| 6 | 40A | Řídicí jednotka motoru |
| 7 | 50A | Čerpadlo chladicí kapaliny |
| R1 | Hlavní relé DDE |

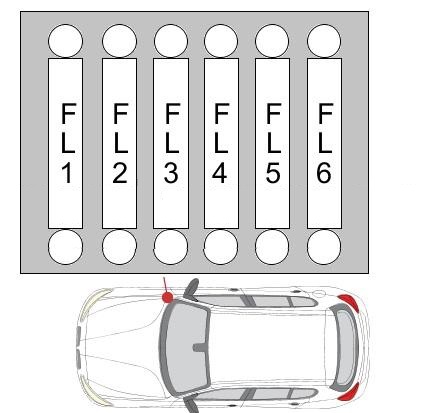

Pojistková skříňka v motorovém prostoru na pravé straně
| Č. | Ampéry [A] | Popis |
|---|---|---|
| FL1 | 50A | (také 80 A) (také 125 A) Relé odpojení |
| FL2 | 125A | Elektronická asistence řízení (EPS) |
| FL3 | 100A | Přídavný ohřívač |
| FL4 | 40A | Ohřívaný filtr paliva |
| FL5 | 40A | Dynamická kontrola stability (DSC) |
| FL6 | 40A | Motor ventilátoru |

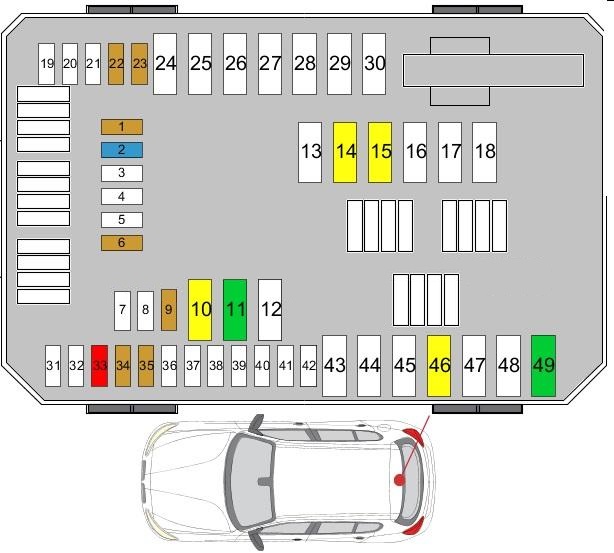

Pojistková skříňka a relé v zavazadlovém prostoru
Schéma pojistkové skříňky
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 5A | Jednotka řízení kamery |
| 2 | 15A | Jednotka řízení rádia |
| 3 | Nepoužívá se | |
| 4 | Nepoužívá se | |
| 5 | Nepoužívá se | |
| 6 | 5A | Audio systém |
| 7 | Nepoužívá se | |
| 8 | Nepoužívá se | |
| 9 | 5A | Telematika |
| 10 | 20A | Jednotka řízení rádia |
| 11 | 30A | Hi-Fi zesilovač |
| 12 | Nepoužívá se | |
| 13 | Nepoužívá se | |
| 14 | 20A | Modul pro tažení přívěsu |
| 15 | 20A | Modul pro tažení přívěsu |
| 16 | Nepoužívá se | |
| 17 | Nepoužívá se | |
| 18 | Nepoužívá se | |
| 19 | Nepoužívá se | |
| 20 | Nepoužívá se | |
| 21 | Nepoužívá se | |
| 22 | 5A | Siréna senzor mikrovlny |
| 23 | 5A | Přijímač dálkového ovládání detekce úniků vakuum |
| 24 | Nepoužívá se |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 25 | Není použito | |
| 26 | Není použito | |
| 27 | Není použito | |
| 28 | Není použito | |
| 29 | Není použito | |
| 30 | Není použito | |
| 31 | Není použito | |
| 32 | Není použito | |
| 33 | 10 A | Audio systém |
| 34 | 5A | DVD přehrávač |
| 35 | 5A | Základní panely |
| 36 | Není použito | |
| 37 | Není použito | |
| 38 | Není použito | |
| 39 | Není použito | |
| 40 | Není použito | |
| 41 | Není použito | |
| 42 | Není použito | |
| 43 | Není použito | |
| 44 | Není použito | |
| 45 | Není použito | |
| 46 | 20A | Lisování přívěsu |
| 47 | Není použito | |
| 48 | Není použito | |
| 49 | 30A | DC-DC konvertor |
Pojistková skříňka v zavazadlovém prostoru na pravé straně
| Č. | Ampéry [A] | Popis |
|---|---|---|
| FL1 | 50A | Modul zadní |
| FL2 | 100A | Pojistková skříňka |
| FL3 | 100A | Distribuce napájení |
| FL4 | 125A | Hlavní relé DDE |
| FL5 | 125A | Modul integrovaného napájení |

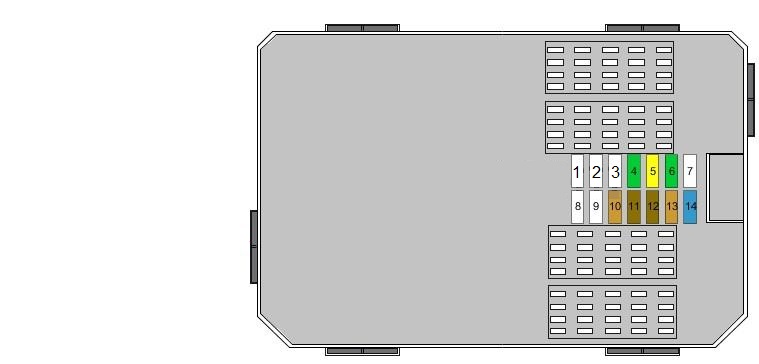

Pojistky navíc v prostoru pro cestující
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 1 | Není použito | |
| 2 | Není použito | |
| 3 | Není použito | |
| 4 | 30A | Elektrické okno pro cestující |
| 5 | 20A | Centrální zamykání |
| 6 | 30A | Elektrické okno pro řidiče |
| 7 | ||
| 8 | Není použito | |
| 9 | Není použito | |
| 10 | 5A | Ovládací panel;Systém asistence řidiče;
Vytápění, ventilace a klimatizace (HVAC); Spínač světel. |
| 11 | 7,5A | Zadní modul;Levý světlomet. |
| 12 | 7,5A | Diagnostická přesná litina |
| 13 | 5A | Telematika |
| 14 | 15A | Klakson |
O BMW 3 F30/F31/F34 (2011-2019)
BMW 3 F30/F31/F34, vyráběné v letech 2011 až 2019, představuje šestou generaci populárního modelu BMW řady 3. Tento model se vyznačuje elegantním designem, vynikající jízdní dynamikou a širokou škálou motorových možností. K dispozici jsou benzinové i naftové motory, včetně čtyřválcových a šestiválcových variant, které nabízejí různé úrovně výkonu a efektivity. Model F30 je sedan, F31 je kombi a F34, známý také jako Gran Turismo, nabízí větší prostor a komfort pro cestující. Všechny verze jsou vybaveny moderními technologiemi a bezpečnostními prvky, které zaručují pohodlnou a bezpečnou jízdu.
Schéma pojistkové skříňky BMW 3 F30/F31/F34
Tato stránka zobrazuje schéma pojistkové skříňky pro modely BMW 3 F30/F31/F34. Pojistková skříňka se v těchto vozidlech obvykle nachází v prostoru motorového prostoru a v interiéru, konkrétně v oblasti pod přístrojovou deskou. Schémata obsahují podrobné informace o číslech pojistek, jejich ampéráži a komponentech, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických zařízení ve vozidle, a proto je důležité mít přehled o její konfiguraci.
