Opel Insignia B (2018-2022) – pojistková skříňka
Opel Insignia B (2018-2019) – schéma pojistek
Rok výroby: 2018, 2019.
Poloha pojistky
Motorový prostor
Pojistka se nachází v přední levé části motorového prostoru.
Přístrojová deska
Ve vozidlech s volantem vlevo se pojistka nachází za krytem v přístrojové desce.
Odstraňte kryt z boku a vyjměte.

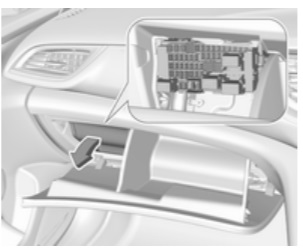

Ve vozidlech s volantem vpravo se nachází za krytem v odkládací schránce.
Otevřete odkládací schránku a odstraňte kryt.
2018, 2019

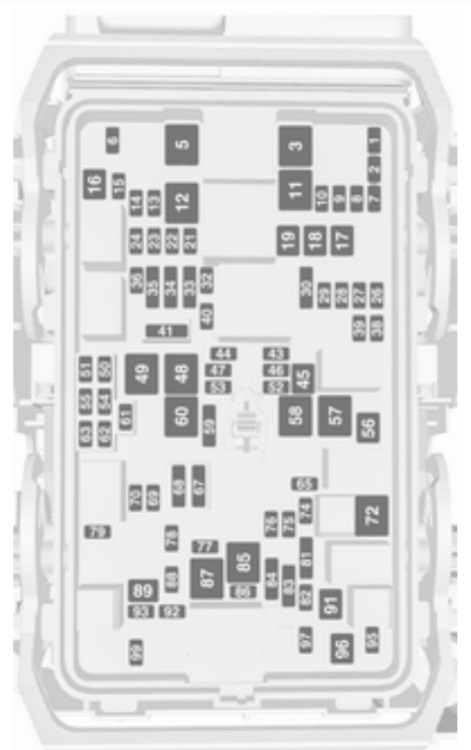

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2018, 2019)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | – |
| 6 | Zadní kryt |
| 7 | Zadní mlhové světlo;
Přední mlhová světla. |
| 8 | Paměťový modul |
| 9 | Vyhřívané čelní sklo |
| 10 | Bederní opěrka sedadla |
| 11 | Baterie DC/DC |
| 12 | Vyhřívané zadní sklo |
| 13 | Vyhřívané zrcátko |
| 14 | – |
| 15 | – |
| 16 | Přední stěrač |
| 17 | Elektricky nastavitelné sedadlo, strana spolujezdce |
| 18 | Sluneční clona |
| 19 | Elektricky nastavitelné sedadlo, strana řidiče |
| 20 | – |
| 21 | Otevíratelná střecha |
| 22 | Zadní stěrač;
Airbag. |
| 23 | Adaptivní osvětlovací systém |
| 24 | – |
| 25 | – |
| 26 | Modul řízení převodovky |
| 27 | Zapalování;
Přístrojová deska. |
| 28 | – |
| 29 | Zadní kamera;
Větrací mřížka. |
| 30 | Kontrolka motoru a přívěsu |
| 31 | – |
| 32 | Kamera |
| 33 | Vyhřívání sedadla, přední |
| 34 | Vyhřívání sedadla, zadní |
| 35 | Zavěšení;
Pohon všech kol. |
| 36 | Systém napájení |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Zámek řízení |
| 41 | – |
| 42 | – |
| 43 | Vyhřívaný volant |
| 44 | Nastavení světlometů |
| 45 | – |
| 46 | Modul řízení motoru |
| 47 | – |
| 48 | DC/DC převodník;
Větrací mřížka; E-Boost. |
| 49 | Modul řízení zadních dveří |
| Číslo | Popis |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Startování |
| 57 | – |
| 58 | – |
| 59 | Světlomet levý (LED) |
| 60 | Ventilátor chlazení |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Topení, ventilace a klimatizace |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | Světlomet pravý dálkový (halogen);
Světlomet pravý hlavní (LED). |
| 70 | Světlomet levý dálkový (halogen) |
| 71 | – |
| 72 | Startování |
| 73 | – |
| 74 | Modul řízení převodovky |
| 75 | Modul řízení motoru |
| 76 | Systém snižování emisí výfukových plynů |
| 77 | – |
| 78 | Klakson |
| 79 | Systém stěrače |
| 80 | – |
| 81 | Modul řízení motoru |
| 82 | – |
| 83 | Cívka zapalování |
| 84 | Cívka zapalování |
| 85 | Systém trakce |
| 86 | – |
| 87 | Vyhřívání paliva v dieselových motorech |
| 88 | Otevření vzduchu |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | Čerpadlo ohřáté kapaliny |
| 93 | Elektronický systém klíče |
| 94 | – |
| 95 | Čerpadlo chladicí kapaliny |
| 96 | Vyhřívání paliva v dieselových motorech |
| 97 | – |
| 98 | – |
| 99 | Čerpadlo chladicí kapaliny |
Přístrojová deska
Přiřazení pojistek v přístrojové desce (2018, 2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Levé elektrické okno |
| 2 | Pravé elektrické okno |
| 3 | Modul řízení karoserie |
| 4 | Ventilátor klimatizace |
| 5 | Modul řízení karoserie |
| 6 | Systém připravený pro připojení přívěsu |
| 7 | Zadní sedadla sklopná elektricky |
| 8 | Modul řízení karoserie |
| 9 | Modul řízení motoru |
| 10 | Displej na čelním skle |
| 11 | Redukce NOx/ohřev trubek |
| 12 | Redukce NOx/senzor sazí |
| 13 | Modul roztoku močoviny |
| 14 | Vyhřívaný volant |
| 15 | Modul řízení převodovky |
| 16 | Zesilovač |
| 17 | Alarm |
| 18 | Modul řízení karoserie |
| 19 | 2018:
Modul roztoku močoviny; 2019: Modul AdBlue. |
| 20 | Modul řízení karoserie |
| Č. | Popis |
|---|---|
| 21 | Modul řízení karoserie |
| 22 | Modul řízení karoserie |
| 23 | Zámek elektrického řízení |
| 24 | Airbag |
| 25 | Diagnostický konektor |
| 26 | U zavazadlového prostoru |
| 27 | Ventil EBCM |
| 28 | Systém pro připojení policejních zařízení |
| 29 | – |
| 30 | – |
| 31 | Ovládání na volantu |
| 32 | Spínač zapalování |
| 33 | Ovládání klimatizace |
| 34 | Modul centrálního dveřního zámku |
| 35 | Konektor AUX/USB |
| 36 | Bezdrátová nabíječka |
| 37 | Zadní stěrač |
| 38 | Onstar |
| 39 | Displej |
| 40 | Asistent parkování |
| 41 | Horní konzola |
| 42 | Rádio;
Informační a zábavní systém. |
Opel Insignia B – schéma pojistek
Rok výroby: 2020, 2021
Poloha pojistky
Motorový prostor

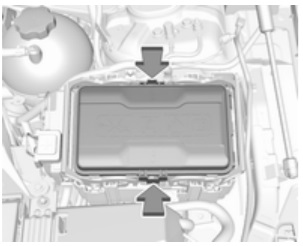

Pojistková skříňka se nachází v přední levé části motorového prostoru.
Přístrojová deska

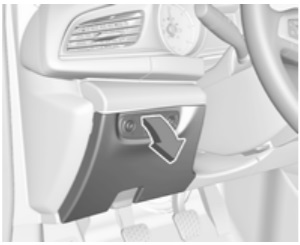

Ve vozidlech s volantem vlevo se pojistková skříňka nachází za krytem v kabině.
Odstraňte kryt.
Ve vozidlech s volantem vpravo se nachází za krytem v odkládací schránce.
Otevřete odkládací schránku a odstraňte kryt.
Schéma pojistek
Motorový prostor
Přiřazení pojistek v motorovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | 2020: Nepoužívá se; 2021: Pojistková skříňka v zavazadlovém prostoru |
| 6 | Hatchback |
| 7 | Zadní mlhové světlo; Přední mlhová světla. |
| 8 | Paměťový modul |
| 9 | Vyhřívané čelní sklo |
| 10 | Bederní opěrka sedadla |
| 11 | Baterie DC/DC |
| 12 | Vyhřívané zadní sklo |
| 13 | Vyhřívané zrcátko |
| 14 | – |
| 15 | 2020: Nepoužívá se: 2021: LED světlomety. |
| 16 | Přední stěrač |
| 17 | Elektricky nastavitelné sedadlo, strana spolujezdce |
| 18 | Sluneční clona |
| 19 | Elektricky nastavitelné sedadlo, strana řidiče |
| 20 | – |
| 21 | Otevíratelná střecha |
| 22 | 2020: Zadní stěrač; Airbag. 2021: Zadní stěrač. |
| 23 | 2020: Systém adaptivního osvětlení 2021: Zadní sedadlo, elektricky sklopné |
| 24 | – |
| 25 | – |
| 26 | Modul řízení převodovky |
| 27 | Zapalování; Přístrojová deska. |
| 28 | – |
| 29 | Zadní kamera; Větrací mřížka. |
| 30 | Kontrolka motoru a přívěsu |
| 31 | – |
| 32 | 2020: Kamera; 2021: Nepoužívá se. |
| 33 | Vyhřívání sedadla, přední |
| 34 | Vyhřívání sedadla, zadní |
| 35 | Podvozek; Pohon všech kol. |
| 36 | Systém napájení |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Blokování řízení |
| 41 | – |
| 42 | – |
| 43 | Vyhřívaný volant |
| 44 | Nastavení světlometů |
| 45 | – |
| 46 | Modul řízení motoru |
| 47 | – |
| 48 | Převodník DC/DC; Větrací mřížka; E-Boost. |
| 49 | Modul řízení zadních dveří |
| Číslo | Popis |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Startér |
| 57 | 2020: Nepoužívá se: 2021: Pojistková skříňka v zavazadlovém prostoru. |
| 58 | – |
| 59 | 2020: Světlomet levý (LED) 2021: Siréna upozornění. |
| 60 | Ventilátor chlazení |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Topení, ventilace a klimatizace |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | 2020: Světlomet pravý dálkový (halogen); Světlomet pravý hlavní (LED). 2021: Nepoužívá se: |
| 70 | 2020: Světlomet levý dálkový (halogenový) 2021: Nepoužívá se. |
| 71 | – |
| 72 | Startér |
| 73 | – |
| 74 | 2020: Modul řízení převodovky; 2021: Chlazení modulu řízení převodovky / motoru |
| 75 | Modul řízení motoru |
| 76 | Systém snižování emisí znečišťujících látek |
| 77 | – |
| 78 | Klakson |
| 79 | Systém stěrače |
| 80 | – |
| 81 | Modul řízení motoru |
| 82 | – |
| 83 | Cívka zapalování |
| 84 | Cívka zapalování |
| 85 | 2020: Systém trakce; 2021: Oblast jiné pojistky |
| 86 | – |
| 87 | Vyhřívání paliva v dieselových motorech |
| 88 | Otevření systému sání vzduchu |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | 2020: Čerpadlo vyhřívané kapaliny; 2021: Nepoužívá se. |
| 93 | Systém elektronického klíče |
| 94 | – |
| 95 | Čerpadlo chladicí kapaliny |
| 96 | Vyhřívání paliva v dieselových motorech |
| 97 | – |
| 98 | – |
| 99 | 2020: Čerpadlo chladicí kapaliny 2021: Nepoužívá se. |

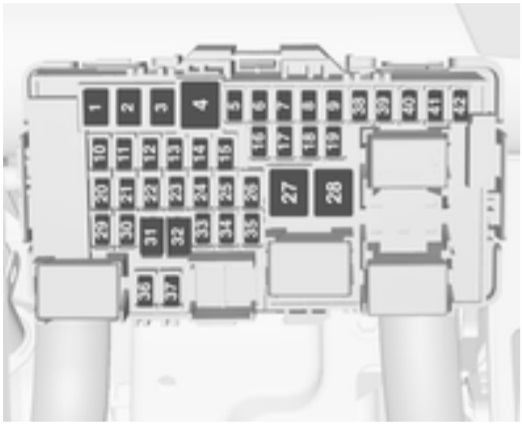

Přístrojová deska
2020

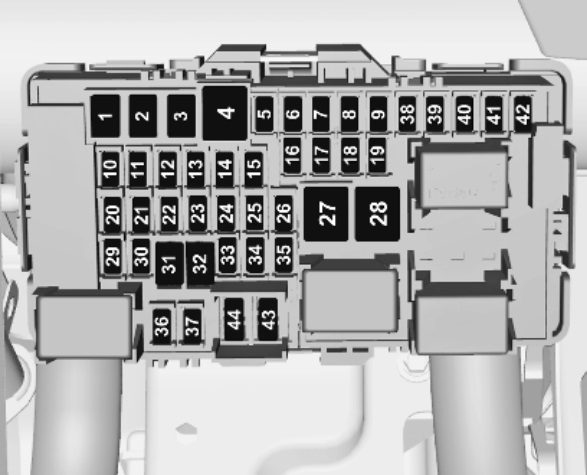

2021
Přiřazení pojistek v přístrojové desce
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Elektrické levé okno |
| 2 | Elektrické pravé okno |
| 3 | Modul řízení karoserie |
| 4 | Ventilátor klimatizace |
| 5 | Modul řízení karoserie |
| 6 | Instalace připravená pro připojení přívěsu |
| 7 | 2020: Elektricky sklopná zadní sedadla; 2021: Levý LED světlomet. |
| 8 | Modul řízení karoserie |
| 9 | Modul řízení motoru |
| 10 | Displej na čelním skle |
| 11 | Redukce NOx/ohřev potrubí |
| 12 | Redukce NOx/senzor sazí |
| 13 | Modul AdBlue |
| 14 | Vyhřívaný volant |
| 15 | Modul řízení převodovky |
| 16 | Zesilovač |
| 17 | 2020: Alarm; 2021: Pravý LED světlomet. |
| 18 | Modul řízení karoserie |
| 19 | Modul AdBlue. |
| 20 | Modul řízení karoserie |
| 21 | Modul řízení karoserie |
| Číslo | Popis |
|---|---|
| 22 | Modul řízení karoserie |
| 23 | Blokování elektrického řízení |
| 24 | Airbag |
| 25 | Diagnostický konektor |
| 26 | U napájecího bodu v zavazadlovém prostoru |
| 27 | 2020: Ventil EBCM; 2021: Systém ABS. |
| 28 | 2020: Ovládací prvky na volantu; 2021: Systém připravený pro montáž doplňků pro vozidla policie nebo taxi. |
| 29 | 2020: Nepoužívá se: 2021: Palivové čerpadlo. |
| 30 | 2020: Nepoužívá se: 2021: Palivové čerpadlo. |
| 31 | Ovládání na volantu |
| 32 | Spínač zapalování |
| 33 | Vytápění, ventilace a klimatizace |
| 34 | Modul centrálního dveřního zámku |
| 35 | Konektor AUX/USB |
| 36 | Bezdrátová nabíječka |
| 37 | Zadní stěrač |
| 38 | Upozornění na připojení, Onstar |
| 39 | Displej |
| 40 | Asistent parkování |
| 41 | Horní konzola |
| 42 | Rádio; Informační a zábavní systém. |
| 43 | 2021: Systémy pro vozidla policie |
| 44 | 2021: Napájecí bod. |

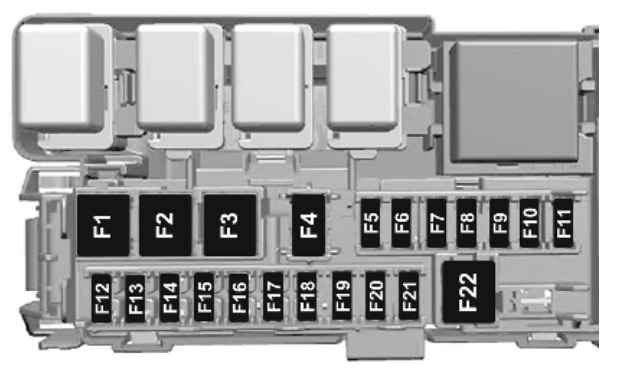

Zavazadlový prostor
Pojistková skříňka v zavazadlovém prostoru je přítomna ve vozidlech z roku 2021. Pojistková skříňka se nachází za panelem na levé straně motorového prostoru.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | Modul připojení přívěsu |
| 4 | – |
| 5 | Senzor dálkového otevření elektrického zadního víka |
| 6 | – |
| 7 | – |
| 8 | Elektrické zadní víko |
| 9 | – |
| 10 | – |
| Číslo | Popis |
|---|---|
| 11 | Konektor přívěsu |
| 12 | Ovládání vyhřívání sedadla, přední levé |
| 13 | Ovládání vyhřívání sedadla, přední pravé |
| 14 | – |
| 15 | Ovládání vyhřívání sedadel, zadní 1 |
| 16 | Ovládání vyhřívání sedadel, zadní 2 |
| 17 | – |
| 18 | Konektor přívěsu |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Elektrické zadní dveře |
Opel Insignia B – schéma pojistek
Rok výroby: 2022.
Poloha pojistkové skříňky
Motorový prostor
Pojistková skříňka se nachází v přední levé části motorového prostoru.
Přístrojová deska
Ve vozidlech s volantem vlevo, pojistková skříňka se nachází za krytem přístrojové desky.
Odstraňte kryt.
Ve vozidlech s volantem vpravo, se nachází za krytem v odkládací schránce.
Otevřete odkládací schránku a odstraňte kryt.
Schéma pojistek
Motorový prostor
Přiřazení pojistek v motorovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | Pojistková skříňka v zavazadlovém prostoru |
| 6 | Zadní kryt |
| 7 | Zadní mlhové světlo; Přední mlhová světla. |
| 8 | Paměťový modul |
| 9 | Vyhřívané čelní sklo |
| 10 | Bederní opěrka sedadla |
| 11 | Baterie DC/DC |
| 12 | Vyhřívané zadní sklo |
| 13 | Vyhřívané zrcátko |
| 14 | – |
| 15 | LED světla. |
| 16 | Přední stěrač |
| 17 | Elektricky nastavitelné sedadlo, strana cestujícího |
| 18 | Sluneční clona |
| 19 | Elektricky nastavitelné sedadlo, strana řidiče |
| 20 | – |
| 21 | Otevíratelná střecha |
| 22 | Zadní stěrač; |
| 23 | Elektricky sklopné zadní sedadlo |
| 24 | – |
| 25 | – |
| 26 | Modul řízení převodovky |
| 27 | Zapnutí; Přístrojová deska. |
| 28 | – |
| 29 | Zadní kamera; Větrací mřížka. |
| 30 | Kontrolka motoru a přívěsu |
| 31 | – |
| 32 | – |
| 33 | Vyhřívání sedadla, přední |
| 34 | Vyhřívání sedadla, zadní |
| 35 | Podvozek; Pohon všech kol. |
| 36 | Palivový systém |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Uzamknutí řízení |
| 41 | – |
| 42 | – |
| 43 | Vyhřívaný volant |
| 44 | Nastavení světlometů |
| 45 | – |
| 46 | Modul řízení motoru |
| 47 | – |
| 48 | Převodník DC/DC |
| 49 | Modul řízení zadních dveří |
| Číslo | Popis |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Startér |
| 57 | Pojistková skříňka v zavazadlovém prostoru. |
| 58 | – |
| 59 | Siréna upozornění |
| 60 | Ventilátor chlazení |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Vytápění, ventilace a klimatizace |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | Startér |
| 73 | – |
| 74 | Chlazení modulu řízení převodovky / motoru |
| 75 | Modul řízení motoru |
| 76 | Systém snižování emisí výfukových plynů |
| 77 | – |
| 78 | Klakson |
| 79 | Systém stěračů |
| 80 | – |
| 81 | Modul řízení motoru |
| 82 | – |
| 83 | Startovací cívka |
| 84 | Startovací cívka |
| 85 | Oblast jiné pojistky |
| 86 | – |
| 87 | Vytápění paliva v dieselových motorech |
| 88 | Otevření systému nasávání vzduchu |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | – |
| 93 | Systém elektronického klíče |
| 94 | – |
| 95 | Čerpadlo chladicí kapaliny |
| 96 | Vytápění paliva v dieselových motorech |
| 97 | – |
| 98 | – |
| 99 | – |
Přístrojová deska
Přiřazení pojistek v přístrojové desce
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Levé elektrické okno |
| 2 | Pravé elektrické okno |
| 3 | Modul řízení karoserie |
| 4 | Ventilátor klimatizace |
| 5 | Modul řízení karoserie |
| 6 | Systém připravený pro připojení přívěsu |
| 7 | Levý LED světlomet. |
| 8 | Modul řízení karoserie |
| 9 | Modul řízení motoru |
| 10 | Displej na čelním skle |
| 11 | Redukce NOx/ohřev potrubí |
| 12 | Redukce NOx/senzor sazí |
| 13 | Modul AdBlue |
| 14 | Vyhřívaný volant |
| 15 | Modul řízení převodovky |
| 16 | Zesilovač |
| 17 | Pravý LED světlomet. |
| 18 | Modul řízení karoserie |
| 19 | Modul AdBlue. |
| 20 | Modul řízení karoserie |
| 21 | Modul řízení karoserie |
| Číslo | Popis |
|---|---|
| 22 | Modul řízení karoserie |
| 23 | Elektrický blok řízení |
| 24 | Airbag |
| 25 | Diagnostický konektor |
| 26 | Zásuvka napájení v zavazadlovém prostoru |
| 27 | Systém ABS. |
| 28 | Instalace připravená pro montáž příslušenství pro vozidla policie nebo taxi. |
| 29 | Palivové čerpadlo. |
| 30 | Palivové čerpadlo. |
| 31 | Ovládání na volantu |
| 32 | Spínač zapalování |
| 33 | Vytápění, ventilace a klimatizace |
| 34 | Modul centrálního zamykání |
| 35 | Konektor AUX/USB |
| 36 | Bezdrátový nabíječ |
| 37 | Zadní stěrač |
| 38 | Připojení na nouzové volání, Onstar |
| 39 | Displej |
| 40 | Asistent parkování |
| 41 | Horní konzola |
| 42 | Rádio; Informační a zábavní systém. |
| 43 | Systémy pro vozidla policie |
| 44 | Zásuvka napájení. |
Zavazadlový prostor
Pojistková skříňka se nachází za krytem na levé straně prostoru pro cestující.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 2 | – |
| 3 | Modul připojení přívěsu |
| 4 | – |
| 5 | Senzor dálkového otevření elektrického zadního víka |
| 6 | – |
| 7 | – |
| 8 | Elektrické zadní víko |
| 9 | – |
| 10 | – |
| Číslo | Popis |
|---|---|
| 11 | Zástrčka přívěsu |
| 12 | Ovládání vyhřívání sedadla, přední levé |
| 13 | Ovládání vyhřívání sedadla, přední pravé |
| 14 | – |
| 15 | Ovládání vyhřívání sedadel, zadní 1 |
| 16 | Ovládání vyhřívání sedadel, zadní 2 |
| 17 | – |
| 18 | Zástrčka přívěsu |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Elektrické zadní dveře |
O Opel Insignia B (2018-2022)
Opel Insignia B, vyráběný v letech 2018 až 2022, je elegantní a moderní automobil střední třídy, který nabízí širokou škálu technologických inovací a komfortních prvků. Tento model je známý svými plynulými jízdními vlastnostmi a sofistikovaným designem. V nabídce jsou různé motorizace, včetně benzínových a naftových motorů, které poskytují výkony od 140 do 260 koní. Insignia B je vybavena pokročilými bezpečnostními systémy, jako jsou adaptivní tempomat, asistent udržování v jízdním pruhu a systém rozpoznávání dopravních značek, což z ní činí ideální volbu pro ty, kteří hledají spolehlivý a bezpečný automobil.
Schéma pojistkové skříňky Opel Insignia B
Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Insignia B, která je klíčová pro identifikaci a údržbu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, často v oblasti palubní desky nebo v blízkosti zavazadlového prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nezbytná pro správné fungování vozidla a její správná údržba zajišťuje dlouhou životnost a spolehlivost vašeho Opel Insignia B.
