Opel Insignia A (2009-2017) – pojistková skříňka
Opel Insignia A (2009-2017) – schéma pojistek
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistky zapalovače cigaret (zásuvky napájení) v Opel/Vauxhall Insignia A jsou pojistky č. 6 (zapalovač cigaret), č. 7 (zásuvka napájení), č. 26 (prostor pro zásuvku napájení) ve schématu pojistek přístrojové desky a pojistka č. 25 (Zásuvky napájení) ve schématu pojistek v motorovém prostoru.
Poloha schématu pojistek
Motorový prostor
Schéma pojistek se nachází v přední levé části motorového prostoru.
Odstraňte kryt, zvedněte jej nahoru a vyjměte jej.
Přístrojová deska

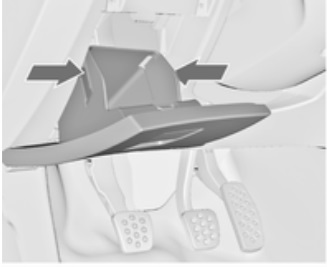

Ve vozidlech s volantem nalevo se schéma pojistek nachází za odkládací schránkou v přístrojové desce.
Otevření prostoru, stisknutí zámkových západek, ohnutí prostoru dolů a jeho odstranění.

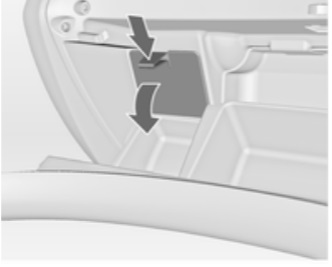

Ve vozidlech s volantem napravo se nachází za krytem v odkládací schránce.
Otevření odkládací schránky a odstranění krytu.
Zavazadlový prostor

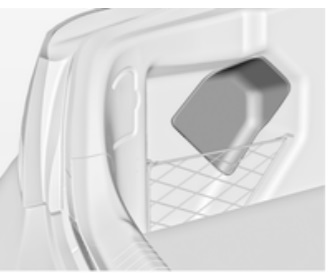

Schéma pojistek se nachází na levé straně zavazadlového prostoru za krytem.
Opel Insignia popis pojistek – 2013
Motorový prostor

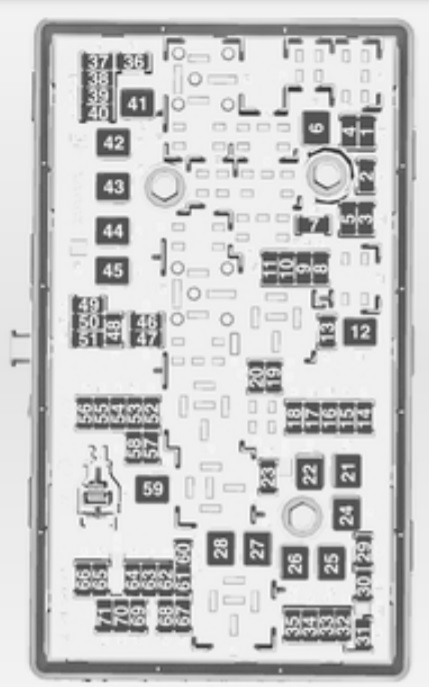

Přiřazení pojistek v motorovém prostoru (2013)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Modul řízení převodovky |
| 2 | Modul řízení motoru |
| 3 | – |
| 4 | – |
| 5 | Zapalování;
Modul řízení převodovky; Modul řízení motoru. |
| 6 | Stěrače |
| 7 | – |
| 8 | Vstřikování paliva, systém zapalování |
| 9 | Vstřikování paliva, systém zapalování |
| 10 | Modul řízení motoru |
| 11 | Lambda sonda |
| 12 | Startování |
| 13 | Ohřev senzoru škrticí klapky |
| 14 | Osvětlení |
| 15 | Stěrač zadního okna |
| 16 | Vakuová pumpa;
Senzor hmotnostního průtoku vzduchu; Senzor vody v palivu; Transformátor DC. |
| 17 | Zapalování;
Airbag. |
| 18 | Systém adaptivního osvětlení cest |
| 19 | Systém adaptivního osvětlení cest |
| 20 | Palivové čerpadlo |
| 21 | Elektrická okna vzadu |
| 22 | ABS |
| 23 | Řízení variabilní síly |
| 24 | Elektrická okna vpředu |
| 25 | Elektrické zásuvky |
| 26 | ABS |
| 27 | Elektrická parkovací brzda |
| 28 | Vyhřívané zadní okno |
| 29 | Elektrické sedadlo vlevo |
| 30 | Elektrické sedadlo vpravo |
| 31 | Systém klimatizace |
| 32 | Modul řízení karoserie |
| 33 | Vyhřívaná přední sedadla |
| 34 | Otevíratelná střecha |
| 35 | Systém infotainmentu |
| Č. | Popis |
|---|---|
| 36 | – |
| 37 | Světlomet s tlumeným světlem vpravo |
| 38 | Světlomet s tlumeným světlem vlevo |
| 39 | – |
| 40 | – |
| 41 | Vakuová pumpa |
| 42 | Ventilátor chladiče |
| 43 | Baterie;
Transformátor DC (pouze ve vozidlech se systémem start-stop) |
| 44 | Systém ostřikování světlometů |
| 45 | Ventilátor chladiče |
| 46 | Terminál 87, hlavní relé |
| 47 | Lambda sonda |
| 48 | Mlhová světla |
| 49 | Světlomet s tlumeným světlem vpravo |
| 50 | Světlomet s tlumeným světlem vlevo |
| 51 | Klaksón |
| 52 | Zapalování |
| 53 | Zapalování;
Přední sedadla s ventilací. |
| 54 | Zapalování |
| 55 | Elektrická okna;
Sklo zrcátek. |
| 56 | Stěrač čelního skla |
| 57 | – |
| 58 | – |
| 59 | Ohřev naftového paliva;
Systém kontroly emisí. |
| 60 | Ohřev zrcátka |
| 61 | Ohřev zrcátka |
| 62 | – |
| 63 | Senzor zadního okna |
| 64 | Systém adaptivního osvětlení cesty |
| 65 | Pomocné čerpadlo (pouze ve vozidlech se systémem start-stop) |
| 66 | Stříkací tryska zadního okna |
| 67 | Modul řízení systému napájení |
| 68 | – |
| 69 | Senzor baterie |
| 70 | Senzor deště |
| 71 | Senzor baterie |
Přístrojová deska

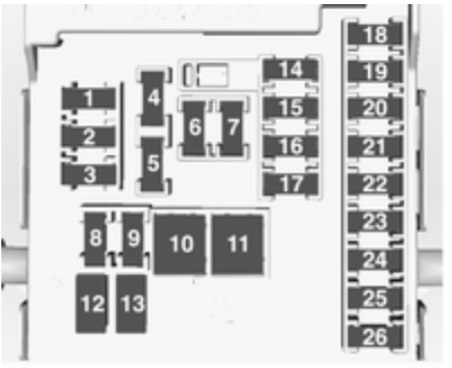

Přiřazení pojistek v přístrojové desce (2016)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Systém infotainment;
Informační displej. |
| 2 | Modul řízení karoserie |
| 3 | Modul řízení karoserie |
| 4 | Systém infotainment;
Informační displej. |
| 5 | Systém infotainment;
Informační displej. |
| 6 | Zapalovač cigaret |
| 7 | Zásuvka napájení |
| 8 | Modul řízení karoserie |
| 9 | Modul řízení karoserie |
| 10 | Modul řízení karoserie |
| 11 | Vnitřní ventilátor |
| 12 | – |
| Č. | Popis |
|---|---|
| 13 | – |
| 14 | Diagnostický konektor |
| 15 | Airbag |
| 16 | Centrální zamykání, zadní kryt |
| 17 | Systém klimatizace |
| 18 | Pojistka pro přepravu |
| 19 | Paměť |
| 20 | – |
| 21 | Nástroj |
| 22 | Zapalování |
| 23 | Řídicí jednotka karoserie |
| 24 | Řídicí jednotka karoserie |
| 25 | – |
| 26 | Prostor pro nabíjecí zásuvku |
Zavazadlový prostor

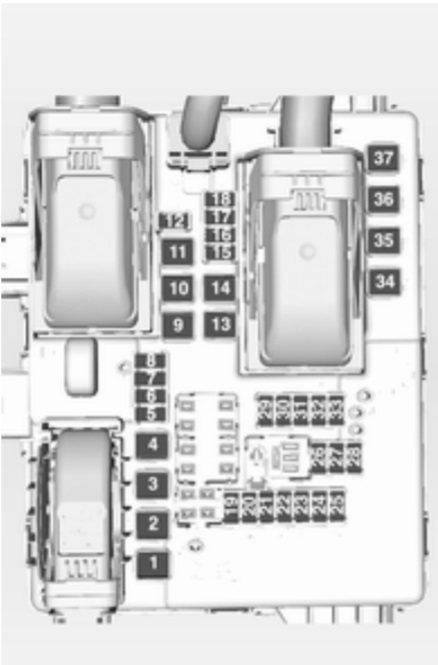

Přiřazení pojistek v zavazadlovém prostoru (2014, 2015)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Centrální zamykání, elektrické dveře |
| 2 | Modul přívěsu |
| 3 | Modul přívěsu |
| 4 | – |
| 5 | Zásuvka pro přívěs |
| 6 | Vyhřívání volantu |
| 7 | Elektrická okna vzadu |
| 8 | Zásuvka pro přívěs |
| 9 | Otevíratelná střecha |
| 10 | Centrální zamykání, zadní dveře |
| 11 | – |
| 12 | Systém klimatizace |
| 13 | – |
| 14 | – |
| 15 | Elektrické blokování zadních dveří |
| 16 | Systém klimatizace |
| 17 | – |
| 18 | Elektrické blokování zadních dveří |
| Č. | Popis |
|---|---|
| 19 | Senzor bočních překážek |
| 20 | Senzor bočního mrtvého úhlu;
Přední sedadla s ventilací. |
| 21 | Systém aktivního odpružení;
Asistent pro dálková světla; Tempomat; Asistent pro dopravní značky; Upozornění na opuštění jízdního pruhu; Modul přívěsu. |
| 22 | Systém alarmu proti krádeži |
| 23 | Pohon všech kol;
Systém proti krádeži. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Modul přívěsu;
Pojistka pro přepravu. |
| 30 | Senzor bočních překážek |
| 31 | Systém aktivního odpružení;
Asistent pro dálková světla; Tempomat; Asistent pro dopravní značky; Upozornění na opuštění jízdního pruhu. |
| 32 | Senzor bočních překážek |
| 33 | Pohon všech kol |
| 34 | Otevírací střecha |
| 35 | – |
| 36 | – |
| 37 | – |
2016
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2016)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Modul řízení převodovky |
| 2 | Modul řízení motoru |
| 3 | – |
| 4 | – |
| 5 | Zapalování;
Modul řízení převodovky; Modul řízení motoru. |
| 6 | Stěrače |
| 7 | – |
| 8 | Vstřikování paliva, systém zapalování |
| 9 | Vstřikování paliva, systém zapalování |
| 10 | Modul řízení motoru |
| 11 | Lambda sonda |
| 12 | Startování |
| 13 | Ohřev senzoru klapky |
| 14 | Osvětlení |
| 15 | Stěrač zadního okna |
| 16 | Vakuová pumpa;
Senzor hmotnostního průtoku vzduchu; Senzor vody v palivu; Transformátor DC. |
| 17 | – |
| 18 | Systém adaptivního osvětlení cest |
| 19 | Systém adaptivního osvětlení cest |
| 20 | Palivové čerpadlo |
| 21 | Elektrická okna vzadu |
| 22 | ABS |
| 23 | Řízení variabilní síly |
| 24 | Elektrická okna vpředu |
| 25 | Elektrické zásuvky |
| 26 | ABS |
| 27 | Elektrická parkovací brzda |
| 28 | Vyhřívané zadní okno |
| 29 | Elektrické sedadlo vlevo |
| 30 | Elektrické sedadlo vpravo |
| 31 | Systém klimatizace |
| 32 | Modul řízení karoserie |
| 33 | Vyhřívaná přední sedadla |
| 34 | Otevírací střecha |
| 35 | Systém infotainmentu |
| Č. | Popis |
|---|---|
| 36 | – |
| 37 | Světlomet s tlumeným světlem pravý |
| 38 | Světlomet s tlumeným světlem levý |
| 39 | – |
| 40 | – |
| 41 | Vakuová pumpa |
| 42 | Ventilátor chladiče |
| 43 | Baterie, DC transformátor (pouze ve vozidlech se systémem start-stop) |
| 44 | Systém ostřikování světlometů |
| 45 | Ventilátor chladiče |
| 46 | Terminál 87, hlavní relé |
| 47 | Lambda sonda |
| 48 | Mlhová světla |
| 49 | Světlomet s tlumeným světlem pravý |
| 50 | Světlomet s tlumeným světlem levý |
| 51 | Klaksón |
| 52 | Zapalování |
| 53 | Zapalování, přední sedadla s ventilací |
| 54 | Zapalování |
| 55 | Elektrická okna; sklopná zrcátka. |
| 56 | Stěrač čelního skla |
| 57 | – |
| 58 | – |
| 59 | Topení na naftu; systém kontroly emisí. |
| 60 | Topení zrcátka |
| 61 | Topení zrcátka |
| 62 | – |
| 63 | Senzor zadního skla |
| 64 | Adaptivní systém osvětlení cest |
| 65 | Pomocné čerpadlo (pouze ve vozidlech se systémem start-stop) |
| 66 | Stříkací tryska zadního skla |
| 67 | Modul řízení systému napájení |
| 68 | – |
| 69 | Senzor baterie |
| 70 | Senzor deště |
| 71 | Senzor baterie |
Přístrojová deska
Přiřazení pojistek v přístrojové desce (2017)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Systém infotainment;
Zobrazení informací; Systém alarmu proti krádeži. |
| 2 | Modul řízení karoserie |
| 3 | Modul řízení karoserie |
| 4 | Systém infotainment;
Informační displej. |
| 5 | Systém infotainment;
Informační displej. |
| 6 | Zapalovač cigaret |
| 7 | Zásuvka napájení |
| 8 | Modul řízení karoserie |
| 9 | Modul řízení karoserie |
| 10 | Modul řízení karoserie |
| 11 | Vnitřní ventilátor |
| 12 | – |
| Č. | Popis |
|---|---|
| 13 | – |
| 14 | Diagnostický konektor |
| 15 | Airbag |
| 16 | Centrální zamykání, zadní kryt |
| 17 | Systém klimatizace |
| 18 | Pojistka pro přepravu |
| 19 | Paměť |
| 20 | – |
| 21 | Nástroj |
| 22 | Zapalování;
Centrální zamykání; Elektronický systém klíče. |
| 23 | Modul řízení karoserie |
| 24 | Modul řízení karoserie |
| 25 | Ovládání přes volant |
| 26 | Prostor pro nabíjecí zásuvku |
Zavazadlový prostor
Přiřazení pojistek v zavazadlovém prostoru (2017)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Centrální zamykání;
Elektronický systém klíče. |
| 2 | Modul přívěsu (typ A);
Systém infotainmentu (typ B) |
| 3 | – |
| 4 | – |
| 5 | Zásuvka na přívěs |
| 6 | Vyhřívání volantu (pouze vozidla s pojistkovou skříňkou v prostoru pro cestující) |
| 7 | Systém selektivní katalytické redukce |
| 8 | Zásuvka na přívěs |
| 9 | Otevřená střecha |
| 10 | Centrální zamykání:
Zadní hatchback (typ A) Otevřená střecha (typ B) |
| 11 | – |
| 12 | Systém selektivní katalytické redukce |
| 13 | – |
| 14 | – |
| 15 | Elektrický zámek zadního hatchbacku |
| 16 | Systém klimatizace |
| 17 | Systém selektivní katalytické redukce |
| 18 | Systém selektivní katalytické redukce |
| Č. | Popis |
|---|---|
| 19 | Senzor bočních překážek |
| 20 | Senzor bočních překážek;
Přední sedadla s ventilací. |
| 21 | Systém aktivního odpružení;
Tempomat; Asistent pro dopravní značky; Upozornění na opuštění jízdního pruhu; Modul přívěsu. |
| 22 | – |
| 23 | Pohon všech kol;
Antivandalismus. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Modul přívěsu;
Pojistka pro přepravu (typ A). |
| 30 | Senzor bočních překážek |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Otevíratelná střecha |
| 35 | – |
| 36 | – |
| 37 | – |
O Opel Insignia A (2009-2017)
Opel Insignia A, vyráběný v letech 2009 až 2017, je elegantní a dynamický model, který nahradil populární Opel Vectra. Tento automobil střední třídy je známý svým moderním designem a pokročilými technologiemi. Insignia A nabízí širokou škálu motorových možností, včetně benzínových a dieselových motorů s různými výkony, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Model je také vybaven množstvím bezpečnostních prvků a komfortních funkcí, které z něj dělají ideální volbu pro ty, kteří hledají spolehlivost a pohodlí.
Schéma pojistkové skříňky Opel Insignia A
Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Insignia A, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla.
