Opel Corsa C (2000-2006) – pojistková skříňka
Opel Corsa C – schéma pojistek
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

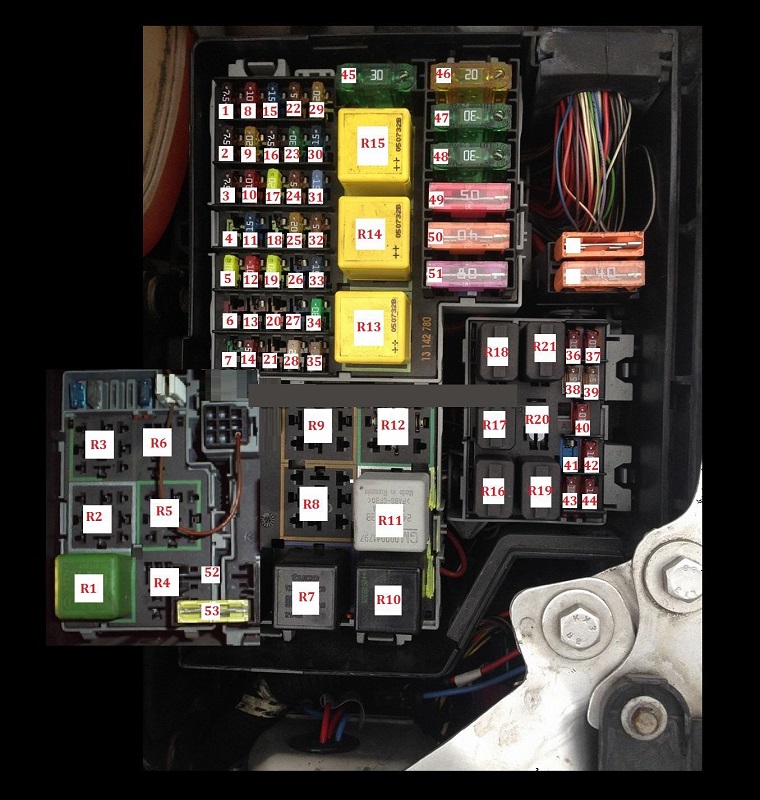

Pojistková skříňka v motorovém prostoru Corsa C.
| R1 | Relé motoru ventilátoru chlazení |
| R2 | Relé motoru ventilátoru chlazení |
| R3 | Relé motoru ventilátoru chlazení |
| R4 | Relé spojky kompresoru AC |
| R5 | Relé motoru ventilátoru chlazení |
| R6 | |
| R7 | Relé řízení motoru (EC) |
| R8 | Převodník signálu senzoru rychlosti levého kola bez ABS (kromě sekvenční mechanické převodovky) |
| R9 | Převodník signálu senzoru rychlosti pravého kola – bez ABS (s sekvenční mechanickou převodovkou) |
| R10 | Relé čerpadla paliva-benzínu |
| R11 | Relé vyhřívaného zadního okna |
| R12 | Relé čerpadla ostřikovače světlometů |
| R13 | Relé pomocných obvodů zapalování |
| R14 | Relé motoru startéru |
| R15 | Relé hlavních obvodů zapalování |
| R16 | Relé zadního mlhového světla |
| R17 | Relé mlhových světlometů |
| R18 | Relé bočních/zadních světel pravých |
| R19 | Relé dálkových světlometů |
| R20 | Relé světel polohy/zadních levých |
| R21 | Relé potkávacích světlometů |
| F1 | (7,5A) Modul multifunkčního ovládání |
| F2 | (7,5A) Řízení motoru |
| F3 | (7,5A) Digitální multifunkční displej;
Havarijní světla; Klakson; Imobilizér; Přístrojová deska. |
| F4 | (5A) Světlo registrační značky |
| F5 | (20A) Elektrická okna |
| F6 | (10A) Automatická převodovka (AT) |
| F7 | (30A) Ostřikovač světlometů |
| F8 | (10A) Startér |
| F9 | (20A) Pomocné topení, řízení motoru, relé čerpadla paliva |
| F10 | (10A) Klakson |
| F11 | (15A) Modul multifunkčního ovládání |
| F12 | (20A) Audio systém;
Digitální multifunkční displej. |
| F13 | (10A) Alarmový systém |
| F14 | (7,5A) Elektrická zpětná zrcátka |
| F15 | (10A) Ostřikovač čelního skla |
| F 16 | (5A) Vnitřní světla |
| F17 | (20A) Modul řízení multifunkční |
| F18 | (20A) Otevírací střecha |
| F19 | (5A) Alarmový systém |
| F20 | (20A) Elektrická okna |
| F21 | – |
| F22 | (5A) Modul řízení multifunkční |
| F23 | (20A) Stěrače čelního skla |
| F24 | (5A) Imobilizér;
Přístrojová deska; Vnitřní světla; Posilovač řízení; Digitální multifunkční displej; |
| F25 | (10A) Brzdová světla |
| F26 | (10A) Zapalovač – benzín |
| F27 | (15A) Vyhřívaná sedadla |
| F28 | (15A) Vyhřívaná sedadla |
| F29 | (20A) Ostřikovač čelního skla |
| F30 | (15A) Řízení motoru-benzín |
| F31 | (15A) Klimatizace (AC) |
| F32 | (5A) Systém proti blokování (ABS);
Vyhřívané zadní sklo. |
| F33 | – |
| F34 | (30A) Ohřívač paliva (Diesel) |
| F35 | (5A) Audio systém;
Elektrická okna; Otevírací střecha. |
| F36 | (10A) Levý světlomet – dálkové světlo |
| F37 | (10A) Pravý světlomet – dálkové světlo |
| F38 | (5A) Boční/zadní světla nalevo |
| F39 | (5A) Boční/zadní světla napravo |
| F40 | – |
| F41 | (15A) Mlhovky |
| F42 | (10A) Zadní mlhová světla |
| F43 | (10A) Levý světlomet – dálkové světlo |
| F44 | (10A) Pravý světlomet – dálkové světlo |
| F45 | (30A) Klimatizace (AC) |
| F46 | (20A) Řízení motoru |
| F47 | (30A) Vyhřívané zadní sklo |
| F48 | (30A) Motor startování |
| F49 | (50A) Posilovač řízení |
| F50 | (40A) Systém proti blokování (ABS) |
| F51 | (60A) Mechanická sekvenční převodovka-benzín |
| F52 | (30A) Motor benzínového ventilátoru chlazení s AC |
| F53 | (30A) Motor benzínového ventilátoru kondenzátoru AC |

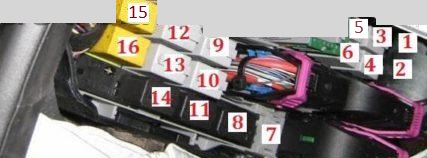

Pojistková skříňka Opel Corsa C
| 1 | |
| 2 | |
| 3 | Relé centrálního zamykání – blokování (dveří řidiče) |
| 4 | Relé centrálního zamykání – spuštění |
| 5 | Relé odblokování centrálního zamykání |
| 6 | Relé blokování centrálního zamykání |
| 7 | Relé klaksonu alarmového systému |
| 8 | Relé světel registrační značky |
| 9 | Relé čerpadla ostřikovače zadního skla |
| 10 | Relé motoru stěračů předního skla – rychle |
| 11 | Relé klaksonu |
| 12 | Relé čerpadla ostřikovače předního skla |
| 13 | Relé motoru stěračů předního skla – pomalu/přerušovaně |
| 14 | Relé motoru stěrače zadního skla |
| 15 | Relé směrovky – levá |
| 16 | Relé směrovky – pravá |
O Opel Corsa C (2000-2006)
Opel Corsa C, vyráběný v letech 2000 až 2006, je kompaktní automobil, který se stal oblíbeným díky své spolehlivosti a efektivnosti. Tento model nabízel různé varianty motorů, včetně benzínových a naftových, s objemem od 1.0 do 1.8 litru. Corsa C byla známá svou kompaktní velikostí, která ji činila ideální pro městské prostředí, přičemž poskytovala dostatek prostoru pro pasažéry a zavazadla. Interiér byl navržen s důrazem na pohodlí a funkčnost, což z ní činilo praktickou volbu pro každodenní používání.
Schéma pojistkové skříňky Opel Corsa C
Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Corsa C, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky v prostoru pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
