Škoda Superb (2015-2022) – pojistková skříňka
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) ve voze Škoda Superb jsou pojistky č. 30 (zásuvka 12 V v zavazadlovém prostoru), č. 40 (zásuvka napájení 12 V) a č. 46 (zásuvka napájení 230 V) v pojistkové skříňce přístrojové desky.
Barevné kódování pojistek
| Barva pojistky | Ampér [A] |
|---|---|
| světle hnědá | 5 |
| tmavě hnědá | 7.5 |
| červená | 10 |
| modrá | 15 |
| žlutá modrá | 20 |
| bílá | 25 |
| zelená / růžová | 30 |
| oranžová / zelená | 40 |
| červená | 50 |
Umístění pojistkové skříňky
Pojistková skříňka v přístrojové desce

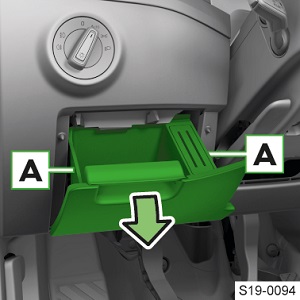

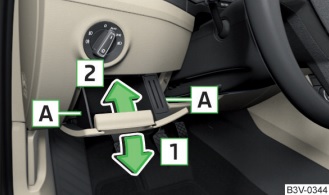

Ve verzi s volantem vlevo se pojistková skříňka nachází na straně řidiče za odkládací schránkou.
Vyjměte klíč ze zapalování, vypněte světla a všechna elektrická zařízení.

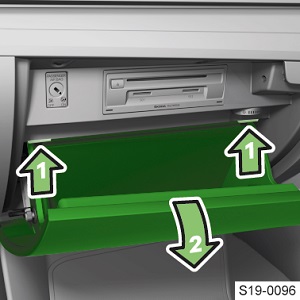

Otevřete odkládací schránku na straně řidiče.
Držte stisknuté boční zařízení v oblasti A a otevřete tahem ve směru šipky 1 (k otevření je zapotřebí větší síla).

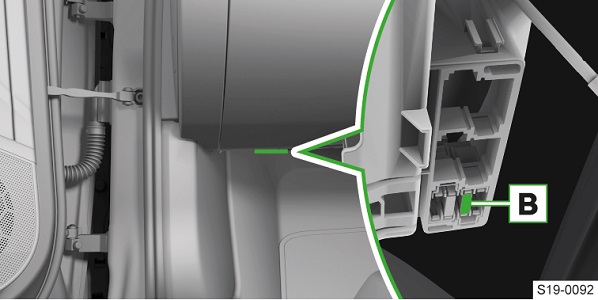

Odstraňte plastovou sponu umístěnou pod krytem pojistkové skříňky v motorovém prostoru.

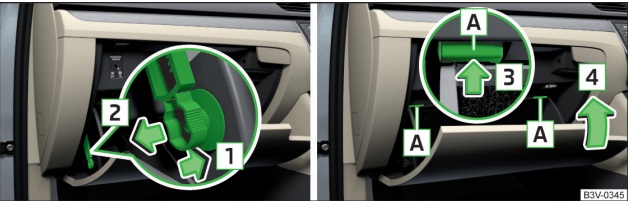

Ve verzi s volantem vpravo se nachází na straně spolujezdce za odkládací schránkou.
Odkládací schránka sklopná:
- Vyjměte klíč ze zapalování, vypněte světla a všechna elektrická zařízení.
- Otevřete odkládací schránku na straně spolujezdce.
- Deaktivujte páku brzdy ve směru šipky 1 a odstraňte ji ve směru šipky.
- Stiskněte výstupky A ve směru šipky 3 a odkládací schránka se sníží.
- Odstraňte plastovou sponu umístěnou pod krytem pojistkové skříňky v motorovém prostoru.
- Použijte kleště k vytažení poškozené pojistky, poté vložte novou pojistku.
- Vložte sponu zpět do původní polohy.
Nakloňte odkládací schránku:
- Zvedněte odkládací schránku ve směru šipky 4.
- Překonejte odpor háčků A.
- Vložte páku brzdy ve směru opačném k šipce 2 a zablokujte ji ve směru opačném k šipce 1.

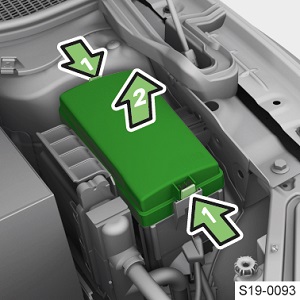

Pojistková skříňka v motorovém prostoru
Schémata pojistkové skříňky
2016
Pojistková skříňka v přístrojové desce
Přiřazení pojistek v přístrojové desce (2016)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Nepřiřazeno |
| 2 | Nepřiřazeno |
| 3 | Nepřiřazeno |
| 4 | Nepřiřazeno |
| 5 | Datová sběrnice |
| 6 | Senzor alarmu |
| 7 | Klimatizace;
Topení; Přijímač pro dálkové topení; Řadicí páka automatické převodovky; Relé vyhřívání zadního skla; Relé vyhřívání předního skla. |
| 8 | Spínač světel;
Senzor deště; Diagnostický konektor; Parkovací brzda; Osvětlení přístrojové desky. |
| 9 | USB zásuvka |
| 10 | Dotyková obrazovka, TV tuner |
| 11 | Napínač pásu vlevo |
| 12 | Rádio |
| 13 | Nastavení tlumiče |
| 14 | Ventilátor vzduchu pro klimatizaci;
Topení. |
| 15 | Elektrické blokování řízení |
| 16 | Signálový zesilovač pro telefon |
| 17 | Přístrojová deska,
Číslo tísňového volání. |
| 18 | Kamera pro couvání |
| 19 | KESSY |
| 20 | SCR |
| 21 | Haldex spojka;
Kompresor klimatizace (GreenLine). |
| 22 | Tažné zařízení |
| 23 | Pravý světlomet |
| 24 | Panoramatická střecha |
| 25 | Centrální zamykání – dveře řidiče a levé zadní dveře, zrcadlo |
| 26 | Vyhřívaná přední sedadla |
| Č. | Popis |
|---|---|
| 27 | Hudební zesilovač |
| 28 | Tažné zařízení – kontakt v zásuvce |
| 29 | Ovládací páka pod volantem |
| 30 | Zásuvka 12 V v zavazadlovém prostoru |
| 31 | Levý boční světlomet |
| 32 | Asistence při parkování (asistované parkování) |
| 33 | Spínač airbagu pro nouzová světla |
| 34 | TCS;
Tlačítko ESC; Monitorování tlaku pneumatik; Senzor tlaku klimatizace; Spínač couvacích světel; Zrcadlo s automatickým ztmavením; Tlačítko START-STOP; Ovládání vyhřívání zadních sedadel; Senzor klimatizace; Parkovací brzda; Spínač světel. |
| 35 | Nastavení dosahu světlometů;
Světlomety AFS; Diagnostický konektor; Kamera; Radar. |
| 36 | Pravý světlomet |
| 37 | Levý světlomet |
| 38 | Tažné zařízení – kontakt v zásuvce |
| 39 | Centrální zamykání – dveře pro cestující a pravé zadní dveře, zrcadlo |
| 40 | Zásuvka napájení 12 V. |
| 41 | Napínač pásu vpravo |
| 42 | Víko zavazadlového prostoru;
Ostřikovač světlometů; Ostřikovač předního skla. |
| 43 | Xenonové světlomety;
Diskrétní osvětlení. |
| 44 | Tažné zařízení – kontakt v zásuvce |
| 45 | Kontrola nastavení sedadel |
| 46 | Zásuvka napájení 230 V. |
| 47 | Stěrač zadního skla |
| 48 | Detekce mrtvého úhlu |
| 49 | Cívka relé startéru;
Startování motoru. |
| 50 | Otevření víka zavazadlového prostoru |
| 51 | Vyhřívání zadních sedadel |
| 52 | Chlazení předních sedadel |
| 53 | Relé vyhřívání zadního skla |

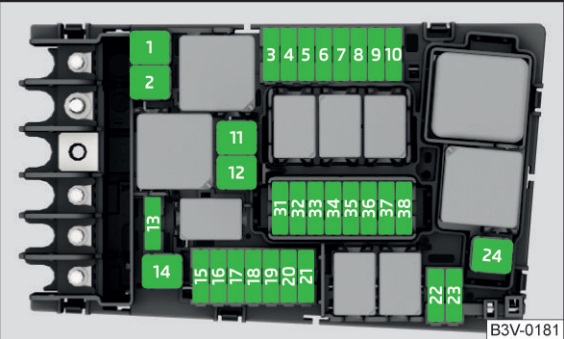

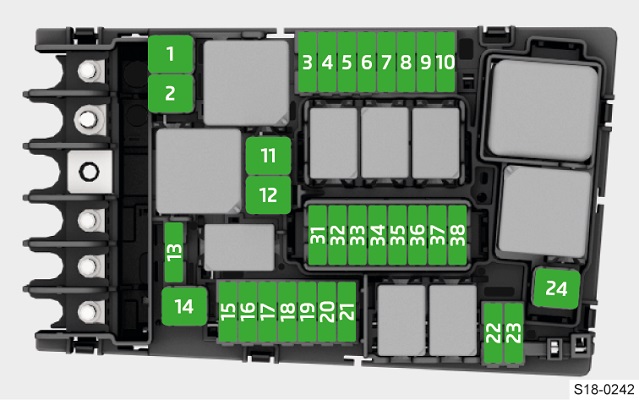

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2016)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | ESC, brzda |
| 2 | ESC |
| 3 | Řídicí jednotka motoru |
| 4 | Ventilátor chladiče;
Ventil pro kontrolu tlaku paliva; Relé elektrického vyhřívání pomocného. |
| 5 | Cívka relé zapalování |
| 6 | Senzor brzdy |
| 7 | Chladič ucpaný |
| 8 | Lambda sonda |
| 9 | Čerpadlo chladicí kapaliny;
Cívka zapalování; Topení; Proud vzduchu. |
| 10 | Čerpadlo paliva |
| 11 | Systém elektrického vyhřívání pomocného |
| 12 | Systém elektrického vyhřívání pomocného |
| 13 | Automatická převodovka |
| 14 | Relé vyhřívání čelního skla |
| 15 | Klakson |
| Č. | Popis |
|---|---|
| 16 | Startování |
| 17 | ESC;
Řídicí jednotka motoru; Cívka hlavního relé. |
| 18 | Datová sběrnice;
Modul dat baterie. |
| 19 | Stěrače |
| 20 | Alarm |
| 21 | Nepřiřazeno |
| 22 | Řídicí jednotka motoru |
| 23 | Motorek startování |
| 24 | Systém elektrického vyhřívání |
| 31 | Nepřiřazeno |
| 32 | Nepřiřazeno |
| 33 | SCR |
| 34 | Nepřiřazeno |
| 35 | Nepřiřazeno |
| 36 | Nepřiřazeno |
| 37 | Pomocné vyhřívání |
| 38 | Nepřiřazeno |
2017

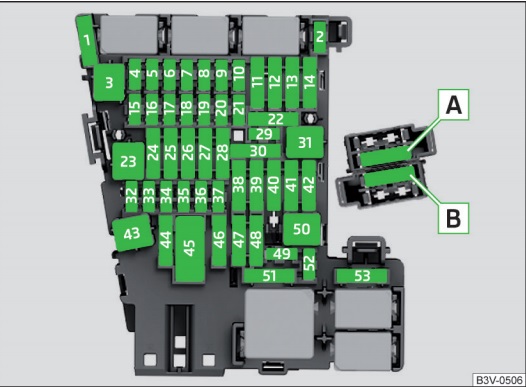

Pojistková skříňka v přístrojové desce
Pojistka jednotky multifunkční (taxi) ve vozidle s volantem vpravo
Přiřazení pojistek v přístrojové desce (2017)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | Nepřiřazeno |
| 2 | Nepřiřazeno |
| 3 | Stabilizátor napětí pro taxi |
| 4 | Vyhřívaný volant |
| 5 | Datová sběrnice |
| 6 | Automatická převodovka |
| 7 | Klimatizace;
Topení; Přijímač pro dálkové topení; Vyhřívané čelní sklo; Vyhřívané přední čelní sklo; Hodiny. |
| 8 | Spínač světel;
Senzor deště; Diagnostický konektor; Parkovací brzda; Osvětlení přístrojové desky; Senzor alarmového systému. |
| 9 | USB zásuvka |
| 10 | Informační a zábavní displej;
TV tuner; ExBoxM2 (týká se Jižní Koreje). |
| 11 | Napínač pásu vlevo |
| 12 | Infotainment |
| 13 | Nastavení tlumiče |
| 14 | Ventilátor vzduchu pro klimatizaci;
Topení. |
| 15 | Elektronická blokáda řízení |
| 16 | Telefonní budka |
| 17 | Přístrojová deska;
Připojení pro nouzové situace. |
| 18 | Kamera pro couvání |
| 19 | Systém KESSY |
| 20 | SCR |
| 21 | Pohon všech kol;
Kompresor klimatizace (GreenLine). |
| 22 | Tažné zařízení |
| 23 | Pravý světlomet |
| 24 | Panoramatická střecha s posuvem a sklonem |
| 25 | Centrální zamykání –
dveře řidiče a levé zadní dveře; Vnější zrcátko na straně řidiče – vyhřívání, funkce sklopení, nastavení plochy zrcátka |
| 26 | Vyhřívaná přední sedadla |
| Č. | Popis |
|---|---|
| 27 | Hudební zesilovač |
| 28 | Odnímatelné zařízení – elektrická zásuvka |
| 29 | Ovládací páka pod volantem |
| 30 | Zásuvka 12 V v zavazadlovém prostoru |
| 31 | Svítilna – vlevo |
| 32 | Asistence při parkování (asistované parkování) |
| 33 | Spínač airbagu pro nouzová světla |
| 34 | TCS;
ESC; Indikátor úniku tlaku v pneumatikách; Klimatizace; Spínač couvacích světel; Zrcadlo s automatickým ztmavením; START-STOP; Vyhřívaná zadní sedadla; Parkovací brzda; Spínač světel. |
| 35 | Světlomety AFS;
Diagnostický konektor; Kamera; Radar; Stabilizátor napětí pro taxi. |
| 36 | Pravý světlomet |
| 37 | Levý světlomet |
| 38 | Odnímatelné zařízení – elektrická zásuvka |
| 39 | Centrální zamykání –
dveře předního spolujezdce a pravé zadní dveře; Zrcátka na straně spolujezdce – vyhřívání, funkce sklopení zrcátka, nastavení plochy zrcátka. |
| 40 | Zásuvka napájení 12 V. |
| 41 | Napínač pásu vpravo |
| 42 | Víko zavazadlového prostoru;
Ostřikovač světlometů; Ostřikovač předního skla. |
| 43 | Hudební zesilovač |
| 44 | Odnímatelné zařízení – elektrická zásuvka |
| 45 | Elektricky nastavitelná sedadla |
| 46 | Zásuvka napájení 230 V. |
| 47 | Stěrač zadního skla |
| 48 | Detekce mrtvého úhlu |
| 49 | Startování motoru;
Spínač pedálu spojky. |
| 50 | Otevření víka zavazadlového prostoru |
| 51 | Vyhřívání zadních sedadel |
| 52 | Vyhřívaná přední sedadla |
| 53 | Vyhřívání zadního skla |
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2017)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | ESC;
Brzda parkování. |
| 2 | ESC |
| 3 | Systém řízení motoru |
| 4 | Ventilátor chladiče;
Ventil pro kontrolu tlaku paliva; Relé elektrického vyhřívání. |
| 5 | Zapalování |
| 6 | Senzor brzdy |
| 7 | Uzávěr chladiče;
Čerpadlo chladicí kapaliny. |
| 8 | Lambda sonda |
| 9 | Čerpadlo chladicí kapaliny;
Zapalování; Vyhřívač, průtokoměr vzduchu. |
| 10 | Čerpadlo paliva |
| 11 | Systém elektrického vyhřívání |
| 12 | Systém elektrického vyhřívání |
| 13 | Automatická převodovka |
| 14 | Vyhřívané čelní sklo |
| 15 | Klakson |
| Č. | Popis |
|---|---|
| 16 | Zapnutí |
| 17 | ESC;
Řídicí jednotka motoru; Cívka hlavního relé. |
| 18 | Datová sběrnice;
Modul dat baterie. |
| 19 | Stěrače |
| 20 | Alarm proti krádeži |
| 21 | Nepřiřazeno |
| 22 | Systém řízení motoru;
Stabilizátor napětí v taxících. |
| 23 | Motor pro startování |
| 24 | Systém elektrického vyhřívání |
| 31 | Nepřiřazeno |
| 32 | Nepřiřazeno |
| 33 | SCR |
| 34 | Nepřiřazeno |
| 35 | Nepřiřazeno |
| 36 | Nepřiřazeno |
| 37 | Pomocné vyhřívání |
| 38 | Nepřiřazeno |
2018, 2019

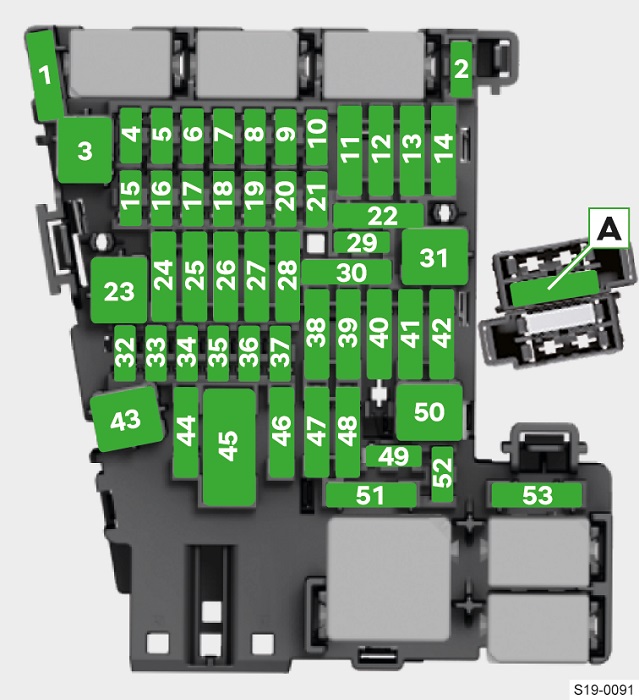

Pojistková skříňka v přístrojové desce
Pojistka pro funkci nabíjení USB a pro multifunkční jednotku (taxi) ve vozidle s volantem vpravo
Přiřazení pojistek v přístrojové desce (2018, 2019)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | 2018: nepřiřazeno 2019: SCR (AdBlue) |
| 2 | 2018: vyhřívaný volant 2019: vyhřívaný volant |
| 3 | 2018: Stabilizátor napětí pro taxíky 2019: nepřiřazeno |
| 4 | 2018: vyhřívaný volant 2019: alarm proti krádeži |
| 5 | Datová sběrnice |
| 6 | Automatická převodovka |
| 7 | Klimatizace;
Topení; Přijímač pro dálkové topení; Vyhřívané čelní sklo; Vyhřívané přední čelní sklo; Hodiny. |
| 8 | Spínač světel;
Senzor deště; Diagnostický konektor; Parkovací brzda; Osvětlení prostředí; Senzor alarmového systému; Světlomet. |
| 9 | USB zásuvka |
| 10 | Informační a zábavní displej |
| 11 | Lucerna – vlevo |
| 12 | Infotainment |
| 13 | Napínač pásu vlevo |
| 14 | Ventilátor vzduchu pro klimatizaci;
Topení. |
| 15 | Elektronická blokáda řízení |
| 16 | Telefonní budka |
| 17 | Sada ukazatelů, nouzové připojení |
| 18 | Parkovací kamera |
| 19 | Systém KESSY |
| 20 | 2018:
SCR (AdBlue); 2019: SCR (AdBlue); Brzdový systém. |
| 21 | Pohon všech kol;
Kompresor klimatizace (GreenLine) |
| 22 | Přívěsný hák |
| 23 | Panoramatická střecha s posuvem a sklonem |
| 24 | Lucerna – vpravo |
| 25 | Centrální zamykání –
dveře řidiče a zadní levé dveře; Vnější zrcátko na straně řidiče – vyhřívání, funkce sklopení zrcátka, nastavení povrchu zrcátka. |
| 26 | Vyhřívaná přední sedadla |
| 27 | Xenonová světla;
Vnitřní osvětlení. |
| 28 | Přívěsný hák |
| Č. | Popis |
|---|---|
| 29 | Ovládací páka pod volantem |
| 30 | 2018: Nastavení tlumiče 2019: Nepřiřazeno |
| 31 | 2018: nepřiřazeno 2019: Otevření víka zavazadlového prostoru |
| 32 | Asistence při parkování (asistované parkování) |
| 33 | Spínač airbagu pro výstražná světla |
| 34 | TCS;
ESC; Monitorování tlaku v pneumatikách; Klimatizace; Spínač couvacích světel; Zrcadlo s automatickým ztmavením; START-STOP; Vyhřívaná zadní sedadla; Parkovací brzda; Spínač světel. |
| 35 | Diagnostický konektor;
Kamera; Radarový senzor; Stabilizátor napětí pro taxi. |
| 36 | Pravý světlomet |
| 37 | Levý světlomet |
| 38 | Tažné zařízení |
| 39 | Centrální zamykání –
přední dveře spolujezdce a pravé zadní dveře; Zrcátka na straně spolujezdce – vyhřívání, funkce sklopení zrcátka, nastavení plochy zrcátka. |
| 40 | 12 V zásuvka. |
| 41 | Napínač pásu vpravo |
| 42 | Víko zavazadlového prostoru;
Ostřikovač světlometů; Ostřikovač předního skla. |
| 43 | Hudební zesilovač |
| 44 | Tažné zařízení |
| 45 | Elektricky nastavitelná sedadla |
| 46 | 230 V napájecí zásuvka. |
| 47 | Stěrač zadního skla |
| 48 | Detekce mrtvého úhlu |
| 49 | Startování motoru;
Spínač pedálu spojky. |
| 50 | 2018: Otevření víka zavazadlového prostoru 2019: Nepřiřazeno |
| 51 | Vyhřívaná zadní sedadla;
Zadní displej; Zadní klimatizace. |
| 52 | 2018: Vyhřívaná přední sedadla 2019: Nastavení tlumičů (adaptivní odpružení) |
| 53 | Vyhřívání zadního skla |
| A | 2018: Multifunkční jednotka pro taxi – LHD
2019: Větrání předních sedadel – volant vlevo |
| B | USB nabíjení – LHD |
| C | USB nabíjení – RHD |
| D | 2018: Multifunkční jednotka pro taxi – RHD
2019: Větrání předních sedadel – volant vpravo |
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2018, 2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| 1 | ESC;
Brzda parkování. |
| 2 | ESC |
| 3 | Systém řízení motoru |
| 4 | 2018:
Ventilátor chladiče; Ventil pro kontrolu tlaku paliva; Elektrické pomocné vyhřívání; Prvky motoru; 2019: Ventilátor chladiče; Ventil pro kontrolu tlaku paliva; Elektrické pomocné vyhřívání; Systém žhavicích svíček; Měřicí přístroj hmotnosti vzduchu; Prvky motoru. |
| 5 | Zapalování, prvky motoru |
| 6 | Senzor brzdy |
| 7 | 2018:
Uzávěr chladiče; Čerpadlo chladicí kapaliny; Prvky motoru 2019: Uzávěr chladiče; Čerpadlo chladicí kapaliny; Větrání olejové vany; Prvky motoru. |
| 8 | Lambda sonda;
Senzor NOx. |
| 9 | 2018:
Čerpadlo chladicí kapaliny; Zapalování; Vyhřívač; Proud vzduchu; Prvky motoru; 2019: Čerpadlo chladicí kapaliny; Zapalování; Prvky motoru. |
| 10 | Čerpadlo paliva |
| 11 | Systém elektrického pomocného vyhřívání |
| 12 | Systém elektrického pomocného vyhřívání |
| 13 | 2018: Automatická převodovka
2019: Čerpadlo oleje pro automatickou převodovku |
| 14 | Vyhřívané čelní sklo |
| 15 | Klakson |
| Č. | Popis |
|---|---|
| 16 | Zapnutí |
| 17 | ESC;
Řídicí jednotka motoru; Cívka relé hlavního relé. |
| 18 | Datová sběrnice;
Modul dat baterie. |
| 19 | Stěrače |
| 20 | 2018: Alarm proti krádeži
2019: Nepřiřazeno |
| 21 | 2018: nepřiřazeno
2019: Automatická převodovka |
| 22 | Systém řízení motoru;
Stabilizátor napětí v taxících. |
| 23 | Motor pro startování |
| 24 | Systém elektrického vyhřívání |
| 31 | Nepřiřazeno |
| 32 | Nepřiřazeno |
| 33 | 2018: Čerpadlo oleje pro automatickou převodovku
2019: Nepřiřazeno |
| 34 | Nepřiřazeno |
| 35 | Nepřiřazeno |
| 36 | 2018: SCR (AdBlue)
2019: nepřiřazeno |
| 37 | Pomocné vyhřívání |
| 38 | Nepřiřazeno |
Škoda Superb – schéma pojistkové skříňky
Rok výroby: 2020, 2021.
Pojistka zapalovače cigaret (zásuvka napájení) ve voze Škoda Superb je pojistka 40 v pojistkové skříňce v kabině.
2020
Pojistky v přístrojové desce
Pojistky navíc pod odkládací schránkou na straně spolujezdce pro vozidla s volantem vpravo.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | SCR (AdBlue®) |
| 2 | Vyhřívání volantu |
| 3 | Nepoužívá se |
| 4 | Alarmový systém |
| 5 | Data z busu |
| 6 | Automatická převodovka |
| 7 | Klimatizace; Vyhřívání; Přijímač pomocného vyhřívání; Vyhřívání čelního skla a zadního skla; Hodiny; Pneumatická kontrola. |
| 8 | Spínač světel; Senzor deště; Diagnostická zásuvka; Parkovací brzda; Ambientní osvětlení; Senzor alarmového systému; Přední světlomety. |
| 9 | USB porty |
| 10 | Displej zařízení Infotainment |
| 11 | Osvětlení vozidla – levá strana |
| 12 | Zařízení Infotainment |
| 13 | Napínače bezpečnostních pásů – levá strana |
| 14 | Klimatizace a vyhřívání |
| 15 | Elektronická blokace řízení |
| 16 | Phonebox |
| 17 | Přístrojová deska; Nouzové číslo. |
| 18 | Zadní kamera; Systém sledování okolí (Area View). |
| 19 | KESSY (systém centrálního zamykání a startování bez klíče) |
| 20 | SCR (AdBlue®) |
| 21 | Pohon všech kol |
| 22 | Tažné zařízení |
| 23 | Posuvná panoramatická střecha |
| 24 | Osvětlení vozidla – pravá strana |
| 25 | Centrální zamykání + ovládání oken (přední levé dveře a zadní levé dveře); Vnější zrcátko na levé straně (vyhřívání, sklopná funkce, nastavení povrchu zrcátka). |
| 26 | Vyhřívání předních sedadel |
| 27 | Vnitřní osvětlení |
| Číslo | Popis |
|---|---|
| 28 | Tažné zařízení |
| 29 | Ovládací páka pod volantem |
| 30 | Nepoužívá se |
| 31 | Otevření zavazadlového prostoru |
| 32 | Systém parkovacích senzorů; Asistent parkování. |
| 33 | Airbag; Spínač nouzových světel. |
| 34 | ESC; ASR; Indikátor kontroly tlaku v pneumatikách; Klimatizace; Spínač světel couvání; Zrcadlo vnitřní s automatickým ztmavením; START-STOP; Vyhřívaná zadní sedadla; Parkovací brzda; Spínač světel. |
| 35 | Diagnostická zásuvka; Kamera; Radarový senzor; Detekce „mrtvého úhlu“. |
| 36 | Funkce nabíjení USB – pro zadní sedadla |
| 37 | Funkce nabíjení přes USB – na vnitřním zrcátku |
| 38 | Tažné zařízení |
| 39 | Centrální zamykání + ovládání oken (přední pravé dveře a zadní pravé dveře); Vnější zrcátko pravá strana (vyhřívání, funkce sklápění, nastavení plochy zrcátka). |
| 40 | Zásuvka 12 V |
| 41 | Napínače bezpečnostních pásů – pravá strana |
| 42 | Víko zavazadlového prostoru; Systém čištění světlometů; Přední okno. |
| 43 | Hudební zesilovač |
| 44 | Tažné zařízení |
| 45 | Elektricky nastavitelná sedadla |
| 46 | Zásuvka 230 V |
| 47 | Zadní stěrač |
| 48 | Nepoužívá se |
| 49 | Startování motoru; Spínač pedálu spojky. |
| 50 | Nepoužívá se |
| 51 | Vyhřívání zadních sedadel |
| 52 | Nastavení tlumiče (adaptivní odpružení) |
| 53 | Vyhřívání zadního okna |
| A | Ventilace předního sedadla – volant vlevo |
| B | Ventilace předního sedadla – volant vpravo |
Pojistky v motorovém prostoru
| Číslo | Popis |
|---|---|
| 1 | Systém asistence ESC; Brzda parkování. |
| 2 | Systém asistence ESC |
| 3 | Systém kontroly motoru |
| 4 | Ventilátor chladiče; Ventil na regulaci tlaku paliva; Elektrické vyhřívání pomocné; Systém zapalovacích svíček; Měřicí přístroj proudění vzduchu; Komponenty motoru. |
| 5 | Komponenty motoru |
| 6 | Nepoužívá se |
| 7 | |
| 8 | Lambda sonda; Senzor NOx. |
| 9 | Čerpadlo chladicí kapaliny; Zapalování; Komponenty motoru. |
Schéma pojistek a relé – Škoda Superb
Týká se vozidel vyrobených v letech:
2022.
Pojistky v přístrojové desce
Přístup k pojistkám – vozidla s volantem vlevo
- Otevření prostoru pro cestující na straně řidiče.
- Chyťte a otevřete boční prostor v oblasti A.
- Vyměnit pojistku.
- Uzavřít prostor pro cestující.
Přístup k pojistkám – vozidla s volantem vpravo
- Otevření prostoru pro cestující na straně spolujezdce.
- Uvolnit zámkový mechanismus prostoru.
- Stiskněte zámkové jazýčky, prostor se uzavře.
- Vyměnit pojistku.
- Vložit a zablokovat zámkový mechanismus.
- Uzavřít prostor pro cestující.
Schéma pojistek
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | SCR (AdBlue®) |
| 2 | Vyhřívání volantu |
| 3 | Rezerva |
| 4 | Systém alarmu |
| 5 | Kompas údajů |
| 6 | Automatická převodovka |
| 7 | Klimatizace; Vyhřívání; Přijímač pomocného vyhřívání; Vyhřívání předního a zadního čelního skla; Hodiny; Kontrola tlaku v pneumatikách. |
| 8 | Spínač světel; Senzor deště; Diagnostický konektor; Parkovací brzda; Ambientní osvětlení; Senzor alarmového systému; Přední světlomety. |
| 9 | USB konektory |
| 10 | Displej zařízení Infotainment |
| 11 | Osvětlení vozidla – levá strana |
| 12 | Zařízení Infotainment |
| 13 | Napínače bezpečnostních pásů – levá strana |
| 14 | Klimatizace/vyhřívání |
| 15 | Elektronická blokace řízení |
| 16 | Phonebox |
| 17 | Přístrojová deska, nouzové číslo |
| 18 | Zadní kamera; Pohled na okolí (Area View). |
| 19 | KESSY (systém centrálního zamykání a startování bez klíče) |
| 20 | SCR (AdBlue®) |
| 21 | Pohon všech kol |
| 22 | Tažné zařízení |
| 23 | Posuvná panoramatická střecha |
| 24 | Osvětlení vozidla – pravá strana |
| 25 | Centrální zamykání + ovládání oken – přední levé dveře a zadní levé dveře; Levé zpětné zrcátko (vyhřívání, funkce sklápění, nastavení plochy zrcátka). |
| 26 | Vyhřívání předních sedadel |
| 27 | Vnitřní osvětlení |
| Číslo | Popis |
|---|---|
| 28 | Tažné zařízení |
| 29 | Ovládací páka pod volantem |
| 30 | Rezerva |
| 31 | otevření zavazadlového prostoru |
| 32 | Systém parkovacích senzorů; Asistent parkování. |
| 33 | Airbag; Spínač nouzových světel. |
| 34 | ESC; ASR; Indikátor kontroly pneumatik; Klimatizace; Spínač couvacích světel; Zrcadlo s automatickým ztmavením; START-STOP; Vyhřívaná zadní sedadla; Parkovací brzda; Spínač světel. |
| 35 | Diagnostický konektor; Kamera; Radarový senzor; Detekce mrtvého úhlu. |
| 36 | Funkce nabíjení USB – pro zadní sedadla |
| 37 | Funkce nabíjení USB – ve zpětném zrcátku |
| 38 | Tažné zařízení |
| 39 | Centrální zamykání + ovládání oken – přední pravé dveře a zadní pravé dveře; Pravé zpětné zrcátko (vyhřívání, funkce sklápění, nastavení plochy zrcátka). |
| 40 | 12 V zásuvky |
| 41 | Napínače pásů – pravá strana |
| 42 | Víko zavazadlového prostoru; Systém čištění světlometů; Ostřikovač světlometů. |
| 43 | Hudební zesilovač |
| 44 | Tažné zařízení |
| 45 | Elektricky nastavitelná sedadla |
| 46 | Zásuvka 230 V |
| 47 | Stěrač zadního okna |
| 48 | Rezerva |
| 49 | Startování motoru; Spínač pedálu spojky. |
| 50 | Rezerva |
| 51 | Vyhřívání zadních sedadel |
| 52 | Nastavení tlumiče (adaptivní odpružení) |
| 53 | Vyhřívání zadního okna |
| A | Větrání předního sedadla – volant vlevo |
O Škoda Superb (2015-2022)
Model Škoda Superb z let 2015 až 2022 představuje elegantní a prostornou limuzínu, která si získala oblibu díky svému komfortu a technickým inovacím. Tento model je dostupný s různými motorizacemi, včetně benzinových a naftových motorů, které nabízejí optimální kombinaci výkonu a hospodárnosti. Superb je známý svým prostorným interiérem, který poskytuje dostatek místa pro pasažéry i zavazadla, a moderními technologiemi, jako jsou pokročilé asistenční systémy a infotainment. Jeho design kombinuje eleganci s dynamikou, což z něj činí atraktivní volbu pro ty, kteří hledají spolehlivé a stylové vozidlo.
Schéma pojistkové skříňky Škoda Superb
Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Superb, která je nezbytná pro identifikaci a výměnu pojistek. V tomto vozidle se pojistková skříňka obvykle nachází v prostoru pod kapotou a v interiéru vozidla, nejčastěji v oblasti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování elektroniky ve vozidle.
