Škoda Fabia (2007-2017) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Škoda Fabia (2007-2017), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Škoda Fabia (2007) – schéma pojistky

Rok výroby: 2007.

Pojistka zapalovače cigaret (zásuvka napájení) ve Škodě Fabia (2007) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis	Amp [A]
1	Servotvorba elektrohydraulická	5
2	Sada směrových světel; Nastavení průtoku světlometů.	5
3	Kontrola motoru – motor na benzín	5
4	Jednotka řízení ABS	5
5	Motor na benzín: spínač světel brzdového světla, tempomat.	5
6	Není přiděleno	–
7	Kontrola motoru 1,2 ltr.	15
8	Injektory – 1,4 ltr.; 1,6 ltr.	10
9	Kontrola topení; Kontrola klimatizace; Asistence při parkování; Kontrola osvětlení rohů.	5
10	Ventil PCV	7,5
11	Elektricky nastavitelné zrcadlo; Elektrická okna.	7,5
12	Světlo couvání	10
13	Kontrola motoru (pro vozidla s automatickou převodovkou)	10
14	Motor pro světla rohů	10
15	Navigace PDA	5
16	Není přiděleno	–
17	Světlo polohy vlevo; Osvětlení evidenčního čísla.	5
18	Světlo polohy vpravo	5
19	Rádio, centrální ovládací jednotka	5
20	Sada směrových světel; Senzor úhlu řízení; ESP.	5
21	Světla brzdového světla	10
22	Prvky ovládání topení; Kontrola klimatizace; Asistence při parkování; Mobilní telefon.	7,5
23	Vnitřní osvětlení, prostor a zavazadlový prostor	10
24	Zamykání zadních dveří	10
25	Vyhřívání sedadel	20
26	Vyhřívané trysky na čelní sklo; Systém čištění skel.	15
27	Není přiděleno	–
28	Motor na benzín: ventil AKF, klapka řízení.	10
29	Injekce – motor 1,2 ltr.	10

30	Čerpadlo paliva – motor na benzín	15
31	Lambdová sonda	10
32	Motor diesel: spínač světel brzdového světla a pedál spojky, tempomat, relé čerpadla paliva, relé systému žhavicích svíček.	5
33	Kontrola motoru – motor diesel	30
34	Kontrola motoru 1,4 ltr .; 1,6 ltr.	30
	Čerpadlo paliva – motor diesel	15
35	Elektricky posuvná a zvedací střecha	25
36	Hlavní soubor	15 / 5a)
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	25
40	Zadní stěrač	10
41	Nepřiřazeno	–
42	Vyhřívání zadního skla	25
43	Klakson	20
44	Přední stěrač	20
45	Centrální řídicí jednotka pro systém komfortu
46	Kontrola motoru 1,4 ltr .; 1,6 ltr.	5
47	Zapalovač cigaret, zásuvka v zavazadlovém prostoru b)	15
48	Řídicí jednotka napětí vozidla	5
49	Směrová světla	15
50	Příprava na instalaci rádia, telefonního, multifunkčního modulu.	10
51	Okno elektricky ovládané (přední a zadní na levé straně)	25
52	Okno elektricky ovládané (přední a zadní na pravé straně)	25
53	Nepřiřazeno	–
54	Systém alarmu proti krádeži	15
55	Nepřiřazeno	–
56	Systém čištění světlometů	25
57	Mlhová světla na levé straně	15
58	Mlhová světla na pravé straně	15
a) V závislosti na typu světlometu – vyměnit poškozenou pojistku za novou se stejným číslem ampér. b) Pokud je motor vypnutý, už jeden elektrický prvek připojený může vybít baterii.

Pojistková skříňka na baterii

Č.	Popis	Amp [A]
1	Alternátor	175
2	Vnitřní	110
3	Ventilátor chladiče	40
4	ABS nebo TCS nebo ESP	40
5	Elektrohydraulický posilovač řízení	50
6	Žhavicí svíčky	50
7	ABS nebo TCS nebo ESP	25
8	Ventilátor chladiče	30
9	Klimatizace	5
10	Řídicí jednotka motoru	15
11	Centrální řídicí jednotka	5
12	Automatická převodovka	5

Škoda Fabia (2008) – schéma pojistky

Rok výroby: 2008.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2008) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis	Amperáž [A]
1	Není přiděleno	–
2	Není přiděleno	–
3	Sada směrových světel; Nastavení osvětlení světlometů.	5
4	Řídicí jednotka ABS	5
5	Benzínový motor: spínač světel brzdy, tempomat.	5
6	Není přiděleno	–
7	Kontrolér motoru 1,2 ltr.	15
8	Vstřikovače – 1,4 ltr.; 1,6 ltr.	10
9	Ovládání topení; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení zatáčky.	5
10	Není přiděleno	7,5
11	Elektrické zrcadlo; Elektrická okna.	7,5
12	Světlo couvání	10
13	Kontrolér motoru (pro vozidla s automatickou převodovkou)	10
14	Motor pro světla zatáčky	10
15	Navigace PDA	5
16	Elektrohydraulický posilovač řízení; Kontrolér motoru – benzínový motor.	–
17	Světlo polohy vlevo; Osvětlení evidenčního čísla.	5
18	Světlo polohy vpravo	5
19	Rádio, centrální řídicí jednotka	5
20	Kontrolér motoru 1,4 ltr.; 1,6 ltr. – dieselový motor	5
21	Světla stop	10
22	Ovládací prvky topení; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrových světel; Senzor úhlu řízení; ESP; Řídicí jednotka napětí vozidla.	7,5
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor	10
24	Zamknutí zadního víka	10
25	Vyhřívání sedadel	20
26	Vyhřívané trysky pro stěrač; Systém čištění skel.	15
27	Není přiděleno	–
28	Benzínový motor: ventil AKF, regulační ventil.	10
29	Vstřikování – motor 1,2 ltr.	10

30	Čerpadlo paliva – motor na benzín	15
31	Lambda sonda	10
32	Motor diesel: spínač světla brzdy a pedál spojky, tempomat, relé čerpadla paliva, relé systému žhavicích svíček.	5
33	Kontrolér motoru – motor diesel	30
34	Kontrolér motoru 1,4 ltr.; 1,6 ltr.	30
	Čerpadlo paliva – motor diesel	15
35	Osvětlení soupravy směrových světel a spínač	5
36	Hlavní soubor	15 / 5a)
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	25
40	Zadní stěrač	10
41	Není přiřazeno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Zadní stěrač	20
45	Centrální kontrolní modul pro systém komfortu	15
46	Není přiřazeno	–
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru b).	15
48	ABS	15
49	Směrová světla	15
50	Příprava na instalaci rádia, telefonu; Multifunkční modul.	10
51	Elektrické okno (přední a zadní na levé straně)	25
52	Elektrické okno (přední a zadní na pravé straně)	25
53	Elektrická střecha posuvná a zvedací	–
54	Systém alarmu proti krádeži	15
55	Není přiřazeno	–
56	Systém čištění světlometů	25
57	Levé potkávací světlo, nastavení osvětlení světlometů	15
58	Potkávací světla na pravé straně	15
a) V závislosti na typu světlometu – vyměnit poškozenou pojistku za novou se stejným počtem ampérů. b) Pokud je motor vypnutý, už jeden připojený elektrický prvek může vybíjet baterii.

Schéma pojistek na baterii

Č.	Popis	Amperáž [A]
1	Alternátor	175
2	Vnitřní	80
3	Dodatečné elektrické topení	60
4	ABS nebo TCS nebo ESP	40
5	Elektrohydraulický posilovač řízení	50
6	Žhavicí svíčky	50
7	ABS nebo TCS nebo ESP	25
8	Ventilátor chladiče	30
9	Klimatizace	5
10	Ventilátor chladiče	40
11	Centrální řídicí jednotka	5
12	Automatická převodovka	5
	Dodatečné elektrické topení	30

Škoda Fabia (2009) – schéma pojistky

Rok výroby: 2009.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2007) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis	Amp [A]
1	Není přiděleno	–
2	Není přiděleno	–
3	Sada směrových světel; Nastavení průtoku světlometů.	5
4	Řídicí jednotka ABS	5
5	Benzínový motor: spínač brzdových světel, tempomat.	5
6	Není přiděleno	–
7	Kontrolér motoru 1,2 ltr.	15
8	Vstřikovače – 1,4 ltr.; 1,6 ltr.	10
9	Kontrola topení; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení zatáčky.	5
10	Není přiděleno	7,5
11	Elektrické zrcadlo; Elektrická okna.	7,5
12	Světlo couvání	10
13	Kontrolér motoru (pro vozidla s automatickou převodovkou)	10
14	Motor pro světla zatáčky	10
15	Navigace PDA	5
16	Elektrohydraulické posilování řízení; Kontrolér motoru – benzínový motor.	–
17	Světlo polohy vlevo; Osvětlení evidenčního čísla.	5
18	Světlo polohy vpravo	5
19	Rádio, centrální řídicí jednotka	5
20	Kontrolér motoru 1,4 ltr.; 1,9 ltr. – dieselový motor	5
21	Brzdová světla	10
22	Ovládací prvky topení; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrových světel; Senzor úhlu řízení; ESP; Řídicí jednotka napětí vozidla.	7,5
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor	10
24	Zamykání zadního víka	10
25	Vyhřívání sedadel	20
26	Vyhřívané trysky pro stěrač; Systém čištění skel.	15
27	Není přiděleno	–
28	Benzínový motor: ventil AKF, regulační klapka.	10
29	Vstřikování – motor 1,2 ltr.	10

30	Čerpadlo paliva – motor na benzín	15
31	Lambdová sonda	10
32	Motor diesel: spínač brzdového světla a pedál spojky, tempomat, relé čerpadla paliva, relé systému žhavicích svíček.	5
33	Řídicí jednotka – motor diesel	30
34	Řídicí jednotka 1,4 ltr.; 1,6 ltr.	30
	Čerpadlo paliva – motor diesel	15
35	Osvětlení soupravy ukazatelů a spínač	5
36	Dálková světla	15 / 5a)
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	25
40	Stěrač zadního skla	10
41	Nebylo přiděleno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Stěrač zadního skla	20
45	Centrální řídicí jednotka pro komfortní systém	15
46	Nebylo přiděleno	–
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru b).	15
48	ABS	15
49	Směrová světla	15
50	Příprava na instalaci rádia, telefonu, multifunkčního modulu	10
51	Elektrické okno (přední a zadní na levé straně)	25
52	Elektrické okno (přední a zadní na pravé straně)	25
53	Elektrická posuvná a sklopná střecha	–
54	Alarm proti krádeži	15
55	Nebylo přiděleno	–
56	Systém čištění světlometů	25
57	Levé potkávací světlo, nastavení dosahu světlometů	15
58	Pravé potkávací světla	15
a) V závislosti na typu světlometu – nahraďte poškozenou pojistku novou stejné hodnoty. b) Pokud je motor vypnutý, už jeden připojený elektrický prvek může vybíjet baterii.

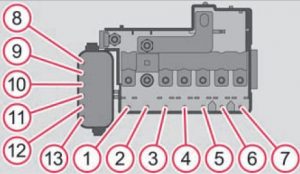

Schéma pojistek blízko baterie (manuální převodovka)

Nr	Popis	Amp [A]
1	Alternátor	175
2	Není přiděleno	–
3	Vnitřní	80
4	Dodatečné elektrické topení	60
5	Vnitřní	40
6	Žhavicí svíčky; Chladicí kapalinový ventilátor.	50
7	Elektrohydraulický posilovač řízení	50
8	ABS nebo TCS nebo ESP	25
9	Ventilátor chladiče	30
10	Ventilátor chladiče	5
11	ABS nebo TCS nebo ESP	40
12	Centrální řídicí modul	5
13	Automatická převodovka	5
	Dodatečné elektrické topení	30

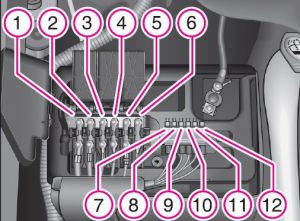

Schéma pojistek blízko baterie (automatická převodovka)

Číslo	Popis	Amp [A]
1	Alternátor	175
2	Vnitřní	80
3	Elektrické doplňkové topení	60
4	ABS nebo TCS nebo ESP	40
5	Elektrohydraulický posilovač řízení	50
6	Zapalovací svíčky	50
7	ABS nebo TCS nebo ESP	25
8	Ventilátor chladiče	30
9	Systém klimatizace	5
10	Ventilátor chladiče	40
11	Centrální řídicí jednotka	5
12	Automatická převodovka	5
	Elektrické doplňkové topení	30

Škoda Fabia (2010) – schéma pojistkové skříňky

Rok výroby: 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2010) je pojistka 47 v pojistkové skříňce na přístrojové desce.

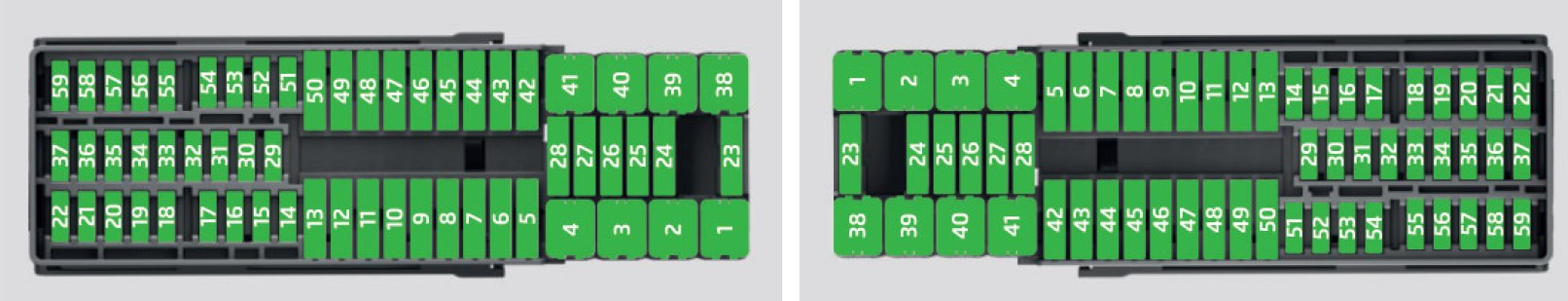

Pojistková skříňka na přístrojové desce

Č.	Popis	Amp [A]
1	Nepřiřazeno	–
2	Start&Stop	5
3	Přístroj palubní desky; Nastavení průtoku světlometů.	7,5
4	Řídicí jednotka ABS	5
5	Motor na benzín: spínač brzdových světel, tempomat.	5
6	Světlo couvání (manuální převodovka)	10
7	Zapalování	15
	Kontrolér motoru; Automatická převodovka.	7,5
8	Spínač brzdového pedálu; Ventilátor chladicí kapaliny.	5
9	Ovládání topení; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení v zatáčce; Ventilátor chlazení.	5
10	Klimatizace a)	7,5
11	Nastavení zrcadla	5
12	Řídicí jednotka pro detekci přívěsu	5
13	Kontrolér automatické převodovky	5
14	Motor pro halogenové světlomety s funkcí osvětlení v zatáčce.	10
15	Navigace PDA	5
16	Elektrohydraulický posilovač řízení	5
17	START – STOP – rádio	10
	Denní světla	7,5
18	Ohřívač zrcadla	5
19	Kontaktní S.	5
20	Řídicí jednotka motoru	5
	Řídicí jednotka motoru	7,5
	Relé palivového čerpadla	15
	Řídicí jednotka palivového čerpadla	15
21	Světlo couvání; Světlomety s mlhovými světly s funkcí “CORNER”.	10
22	Ovládání topení; Kontrolér klimatizace; Asistence při parkování; Telefon; Přístroj palubní desky; Senzor úhlu řízení; ESP; Kontrolér napětí vozidla; Multifunkční volant.	7,5
23	Vnitřní osvětlení, prostor pro cestující a zavazadlový prostor; Boční světla.	15
24	Centrální kontrolér vozidla	5
25	Vyhřívání sedadel	20
26	Stěrač zadního okna	10
27	Nepřiřazeno	–
28	Motor na benzín: Ventil AKF; Ovládací lamely.	10
29	Injekce, čerpadlo vody	10
30	Palivové čerpadlo	15

Startování	20
Tempomat; Funkce relé PTC.	5
31	Sonda lambda	10
32	Čerpadlo s vysokým tlakem; Ventil tlaku.	15
33	Řídicí jednotka motoru	30/15
34	Řídicí jednotka motoru	15
	Čerpadlo vakuum	20
35	Napájení klíče na startování	5
36	Dálková světla	15
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	30
40	Vyhřívané trysky na přední sklo; Systém čištění skel	15
41	Není přiděleno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Stěrač čelního skla	20
45	Centrální řídicí systém pro systém pohodlí	25/10
46	Systém alarmu proti krádeži	15
47	Zapalovač cigaret, zásuvka v zavazadlovém prostoru b)	15
48	ABS; START-STOP – DC/DC převodník ESP.	15
49	Směrová světla, brzdová světla	15
50	START-STOP – Infotainment s DC/DC převodníkem	30
	Rádio	10
51	Elektrické okno (přední a zadní na levé straně)	25
52	Elektrické okno (přední a zadní na pravé straně)	25
53	Polohové světlo – levá strana	5
	Elektricky otevíratelná střecha
54	START-STOP – přístrojová deska	5
	Systém alarmu proti krádeži	15
55	Kontrolér automatické převodovky DSG	30
56	Systém čištění světlometů	25
	Polohové světlo – pravá strana	5
57	Levý světlomet s tlumeným světlem, nastavení dosahu světlometů	15
58	Pravé tlumené světla	15
a) Týká se jen některých zemí. b) Pokud je motor vypnutý, už jeden připojený elektrický prvek může vybít baterii.

Schéma pojistek blízko baterie (manuální převodovka, automatická převodovka DSG)

Č.	Popis	Amp [A]
1	Alternátor	175
2	Není přiděleno	–
3	Vnitřní	80
4	Dodatečné elektrické topení	60
5	Vnitřní	40
6	Zapalovací svíčka; Ventilátor chladicí kapaliny.	50
7	Elektrohydraulický posilovač řízení	50
8	ABS nebo TCS nebo ESP	25
9	Ventilátor chladiče	30
10	Ventilátor chladiče	5
11	ABS nebo TCS nebo ESP	40
13	Automatická převodovka	5
	Dodatečné elektrické topení	30

Schéma pojistek blízko baterie (automatická převodovka)

Č.	Popis	Amp [A]
1	Alternátor	175
2	Interní	80
3	Dodatečné elektrické topení	60
4	ESP	40
5	Elektronické posilování řízení	50
6	Zapalovací svíčka	50
7	ESP	25
8	Ventilátor chladiče	30
9	Systém klimatizace	5
10	ABS	40
11	Centrální řídicí modul	5
12	Automatická převodovka	5
	Dodatečné elektrické topení	40

Škoda Fabia (2011) – schéma pojistky

Rok výroby: 2011.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2011) je pojistka 47 v pojistkové skříňce

Pojistková skříňka na palubní desce

Č.	Popis	Amp [A]
1	Nepřiřazeno	–
2	Start/Stop	5
3	Sada směrových světel; Nastavení průtoku světlometů.	7,5
4	Řídicí jednotka ABS	5
5	Benzínový motor: tempomat	5
6	Osvětlení couvání (manuální převodovka)	10
7	Zapalování	15
	Řídicí jednotka motoru; Automatická převodovka.	7,5
8	Spínač brzdového pedálu; Ventilátor chladicí kapaliny.	5
9	Ovládání topení; Řídicí jednotka klimatizace; Asistence při parkování; Řídicí jednotka osvětlení zatáček; Ventilátor chlazení.	5
10	Klimatizace a)	7,5
11	Nastavení zrcadla	5
12	Řídicí jednotka pro detekci přívěsu	5
13	Řídicí jednotka automatické převodovky	5
14	Motor pro halogenové světlomety s funkcí osvětlení zatáček.	10
15	Navigace PDA	5
16	Elektrický posilovač řízení	5
17	START – STOP – rádio	10
	Denní svícení	7,5
18	Vyhřívání zrcadla	5
19	Kontaktní S.	5
20	Řídicí jednotka motoru	5
	Řídicí jednotka motoru	7,5
	Relé palivového čerpadla	15
	Řídicí jednotka palivového čerpadla	15
21	Osvětlení couvání; Mlhová světla se funkcí „ROH“.	10
22	Ovládání topení; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrových světel; Senzor úhlu řízení; ESP; Řídicí jednotka napětí vozidla; Multifunkční volant.	7,5
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor; Boční světla.	15
24	Centrální řídicí jednotka vozidla	5
25	Vyhřívání sedadel	20
26	Stěrač zadního okna	10
27	Nepřiřazeno	–
28	Benzínový motor: ventil AKF, regulační klapka.	10
29	Vstřikování, čerpadlo vody	10
30	Palivové čerpadlo	15

Startování	20
Tempomat, fungování relé PTC	5
31	Sonda lambda	10
32	Čerpadlo s vysokým tlakem, ventil tlaku	15
33	Řídicí jednotka motoru	30/15
34	Řídicí jednotka motoru	15
	Čerpadlo vakuum	20
35	Napájení klíče na startování	5
36	Hlavní světla	15
37	Zadní mlhové světlo	7,5
38	Mlhová světla	10
39	Ventilátor	30
40	Vyhřívané trysky na přední stěrače; Systém čištění skel.	15
41	Není přiřazeno	–
42	Vyhřívání zadního okna	25
43	Klakson	20
44	Stěrač čelního skla	20
45	Centrální řídicí systém pro systém komfortu	25/10
46	Systém alarmu proti krádeži	15
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru b).	15
48	ABS, START-STOP – DC / DC převodník ESP	15
49	Směrová světla; Brzdová světla.	15
50	START-STOP – Infotainment s DC / DC převodníkem	30
	Rádio	10
51	Elektrické okno (přední a zadní na levé straně)	25
52	Elektrické okno (přední a zadní na pravé straně)	25
53	Parkovací světlo – levá strana	5
	Elektrická posuvná střecha
54	START-STOP – souprava ukazatelů	5
	Systém alarmu proti krádeži	15
55	Řídicí jednotka automatické převodovky DSG	30
56	Systém čištění světlometů	25
	Parkovací světlo – pravá strana	5
57	Levý potkávací světlomet, nastavení dosahu světlometů	15
58	Pravé potkávací světla	15
a) Týká se pouze některých zemí. b) Pokud je motor vypnutý, už jeden připojený elektrický prvek může vybít baterii.

Panel pojistek blízko baterie (manuální převodovka, automatická převodovka DSG)

Č.	Popis	Amp [A]
1	Alternátor	175
2	Nepřiřazeno	–
3	Vnitřní	80
4	Dodatečné elektrické topení	60
5	Vnitřní	40
6	Žhavicí svíčka; Ventilátor chladicí kapaliny.	50
7	Elektrohydraulický posilovač řízení	50
8	ABS nebo TCS nebo ESP	25
9	Ventilátor chladiče	30
10	Ventilátor chladiče	5
11	ABS nebo TCS nebo ESP	40
13	Automatická převodovka	5
	Dodatečné elektrické topení	30

Panel pojistek blízko baterie (automatická převodovka)

Č.	Popis	Amp [A]
1	Alternátor	175
2	Vnitřní	80
3	Dodatečné elektrické topení	60
4	ESP	40
5	Elektrohydraulický posilovač řízení	50
6	Žhavicí svíčka	50
7	ESP	25
8	Ventilátor chladiče	30
9	Systém klimatizace	5
10	ABS	40
11	Centrální řídicí modul	5
12	Automatická převodovka	5
	Dodatečné elektrické topení	40

Škoda Fabia (2012) – schéma pojistky

Rok výroby: 2012.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2012) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis
1	Kontaktní S.
2	Start/Stop
3	Sada směrových světel; Nastavení průtoku světlometů.
4	Řídicí jednotka ABS
5	Benzínový motor: tempomat.
6	Světlomet couvání (manuální převodovka)
7	Zapalování
	Kontrolér motoru; Automatická převodovka.
8	Spínač pedálu brzdy; Ventilátor chladicí kapaliny.
9	Ovládání topení; Kontrolér klimatizace; Asistence při parkování; Kontrolér osvětlení v zatáčce; Ventilátor chlazení.
10	Klimatizace
11	Nastavení zrcadla
12	Řídicí jednotka pro detekci přívěsu
13	Kontrolér automatické převodovky
14	Motor pro halogenové světlomety s funkcí osvětlení v zatáčce.
15	Systém navigace PDA
16	Elektrohydraulický posilovač řízení
17	START – STOP – rádio
	Denní světla
18	Vyhřívání zrcadla
19	Kontaktní S.
20	Systém alarmu proti krádeži
21	Světlomet couvání; Mlhová světla s funkcí “ROH”.
22	Ovládání topení; Kontrolér klimatizace; Asistence při parkování; Mobilní telefon; Sada směrových světel; Senzor úhlu řízení; ESP; Kontrolér napětí vozidla; Multifunkční volant.
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor; Boční světlomety.
24	Centrální kontrolní jednotka vozidla
25	Vyhřívání sedadel
26	Stěrka zadního okna
27	Předběžná telefonní instalace
28	Benzínový motor: ventil AKF; regulační klapka.
29	Vstřikování, čerpadlo vody
30	Čerpadlo paliva
	Zapalování
	Tempomat; Provoz relé PTC.
31	Lambdová sonda

32	Čerpadlo s vysokým tlakem; Ventil tlaku.
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru
	Čerpadlo vakuum
35	Napájení klíče na startování
36	Hlavní světla
37	Zadní mlhový světlomet
38	Mlhová světla
39	Ventilátor
40	Vyhřívané trysky pro stěrače čelního skla; Systém čištění skel.
41	Nepřiřazeno
42	Vyhřívání zadního okna
43	Klakson
44	Stěrač čelního skla
45	Centrální kontrolní modul pro systém pohodlí
46	Řídicí jednotka motoru
	Řídicí jednotka motoru
	Relé čerpadla paliva
	Řídicí jednotka čerpadla paliva
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru a).
48	ABS, START-STOP – DC / DC převodník ESP
49	Směrová světla; Brzdová světla.
50	START-STOP – Infotainment s DC / DC převodníkem
	Rádio
51	Elektrické okno (přední a zadní) – levá strana
52	Elektrické okno (přední a zadní) – pravá strana
53	Osvětlení polohy – levá strana
	Elektricky posuvná a sklopná střecha
54	START-STOP – souprava ukazatelů
	Alarm proti krádeži
55	Kontrolér automatické převodovky DSG
56	Systém čištění světlometů
	Osvětlení polohy – pravá strana
57	Levý potkávací světlomet, nastavení dosahu světlometů
58	Potkávací světla na pravé straně
a) Pokud je motor už vypnutý, může připojený elektrický prvek vybít baterii

Schéma pojistek blízko baterie (manuální převodovka, automatická převodovka DSG)

Číslo	Popis
1	Alternátor
2	Nepřiřazeno
3	Vnitřní
4	Dodatečné elektrické topení
5	Vnitřní
6	Svíčky; Ventilátor chladicí kapaliny.
7	Elektrohydraulický posilovač řízení
8	ABS nebo TCS nebo ESP
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS nebo TCS nebo ESP
12	Centrální řídicí modul
13	Dodatečné elektrické topení

Schéma pojistek blízko baterie (automatická převodovka)

Číslo	Popis
1	Alternátor
2	Vnitřní
3	Dodatečné elektrické topení
4	ESP
5	Elektrohydraulický posilovač řízení
6	Svíčky
7	ESP
8	Ventilátor chladiče
9	Systém klimatizace
10	ABS
11	Centrální řídicí modul
12	Automatická převodovka
	Dodatečné elektrické topení

Škoda Fabia (2013) – schéma pojistky

Rok výroby: 2013.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2013) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis
1	Kontakt S.
2	Start/Zastavení
3	Sada směrových světel; Nastavení průtoku světlometů.
4	Jednotka řízení ABS; Tlačítko START ZASTAVENÍ.
5	Benzínový motor: systém regulace rychlosti.
6	Světlo couvání (manuální převodovka)
7	Zapalování, řídicí jednotka motoru; Automatická převodovka.
8	Spínač pedálu brzdy; Spínač pedálu spojky.
9	Kontrola topení; Řídicí jednotka klimatizace; Asistence při parkování; Řídicí jednotka osvětlení zatáček; Ventilátor chladiče; Trysky na mytí skel.
10	Systém stěračů a mytí čelního skla
11	Nastavení zrcadla
12	Jednotka řízení pro detekci přívěsu
13	Řídicí jednotka automatické převodovky
14	Motor pro halogenové světlomety s funkcí osvětlení zatáček.
15	Systém navigace PDA
16	Elektrohydraulické posilování řízení
17	START-ZASTAVENÍ (rádio); Denní světlo.
18	Ohřívač zrcadla
19	Kontakt S.
20	Alarm
21	Svítilna couvání, mlhová světla s funkcí ROH.
22	Ovládací prvky topení; Řídicí jednotka klimatizace; Asistence při parkování; Mobilní telefon; Sada směrových světel; Senzor úhlu řízení; ESC; Řídicí jednotka napětí vozidla; Multifunkční volant.
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor; Boční světla.
24	Centrální řídicí jednotka
25	Vyhřívání sedadel
26	Stěrka zadního okna
27	Předběžná instalace telefonu
28	Benzínový motor: ventil AKF; Benzínový motor: klapka regulace.

29	Injekce, čerpadlo vody
30	Čerpadlo paliva; Zapalování; Tempomat; Provoz relé PTC.
31	Lambdová sonda
32	Čerpadlo s vysokým tlakem; Tlaková ventil.
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru; Vakuové čerpadlo.
35	Napájení klíče zapalování
36	Hlavní soubor
37	Zadní mlhové světlo; DC / DC START-STOP převodník/
38	Mlhová světla
39	Ventilátor vzduchu na topení
40	Nepřiřazeno
41	Nepřiřazeno
42	Vyhřívání zadního okna
43	Klakson
44	Stěrače
45	Centrální řídicí modul pro systém komfortu.
46	Řídicí jednotka motoru; Čerpadlo paliva.
47	Zapalovač cigaret; Zásuvka v zavazadlovém prostoru.
48	ABS; START-STOP – DC/DC převodník ESP.
49	Směrová světla, brzdová světla
50	Infotainment s převodníkem START-STOP (DC/DC); Rádio.
51	Elektrické okno (přední a zadní) – levá strana.
52	Elektrické okno (přední a zadní) – pravá strana.
53	Parkovací světlo – levá strana, Elektricky posuvná a sklopná střecha.
54	START-STOP (souprava indikátorů); Alarm.
55	Řídicí jednotka automatické převodovky
56	Umývač světlometů; Parkovací světlo – pravá strana.
57	Levý potkávací světlomet; Nastavení dosahu světlometů.
58	Pravé potkávací světlomety

Schéma pojistek v motorovém prostoru

Číslo	Popis
1	Generátor
2	Není přiděleno
3	Vnitřní
4	Dodatečné elektrické topení
5	Vnitřní
6	Zapalovací svíčka Ventilátor chladicí kapaliny.
7	Elektrohydraulický posilovač řízení.
8	ABS nebo TCS nebo ESP
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS nebo TCS nebo ESP
12	Centrální řídicí modul
13	Dodatečné elektrické topení

Škoda Fabia (2014) – schéma pojistkové skříňky

Rok výroby: 2014.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2014) je pojistka 47 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka na přístrojové desce

Č.	Popis
1	Kontakt S.
2	Start/Stop
3	Sada směrových světel; Nastavení intenzity světlometů.
4	Řídicí jednotka ABS; Tlačítko START STOP.
5	Benzínový motor: systém regulace rychlosti.
6	Osvětlení zpátečky (manuální převodovka)
7	Zapalování; Řídicí jednotka motoru; Automatická převodovka.
8	Spínač brzdového pedálu; Spínač spojkového pedálu.
9	Kontrola topení; Řídicí jednotka klimatizace; Parkovací asistent; Řídicí jednotka osvětlení zatáček; Ventilátor chladiče; Trysky ostřikovačů skel.
10	Systém stěračů a ostřikovačů předního skla.
11	Nastavení zrcátka
12	Řídicí jednotka pro detekci přívěsu
13	Řídicí jednotka automatické převodovky
14	Motor pro halogenové světlomety projektoru s funkcí osvětlení zatáček.
15	Navigační systém PDA
16	Elektrohydraulický posilovač řízení
17	Napájení spínače světel
18	Vyhřívání zrcátka
19	Kontakt S.
20	Alarm
21	Osvětlení zpátečky; Světlomety s mlhovými světly a funkcí CORNER.
22	Prvky ovládání topení; Řídicí jednotka klimatizace; Parkovací asistent; Mobilní telefon; Sada směrových světel; Senzor úhlu řízení; ESC; Řídicí jednotka napětí vozidla; Multifunkční volant,
23	Vnitřní osvětlení, odkládací schránka a zavazadlový prostor; Boční světla.
24	Centrální řídicí jednotka
25	Vyhřívání sedadel
26	Stěrač zadního skla
27	Předběžná telefonní instalace
28	Benzínový motor: ventil AKF, regulační klapka.

29	Vstřik; Vodní čerpadlo.
30	Palivové čerpadlo; Zapalování; Tempomat; Fungování relé PTC.
31	Lambda sonda
32	Vysokotlaké čerpadlo; Tlakový ventil.
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru, vakuové čerpadlo
35	Denní světla; Rádiové zařízení pro vozidla s funkcí START-STOP.
36	Hlavní svazek
37	Zadní mlhové světlo; DC/DC převodník START-STOP.
38	Mlhová světla
39	Ventilátor vzduchu pro topení
40	Nepřiřazeno
41	Nepřiřazeno
42	Vyhřívání zadního okna
43	Klakson
44	Stěrače
45	Centrální řídicí jednotka pro komfortní systém
46	Řídicí jednotka motoru, palivové čerpadlo
47	Zapalovač cigaret, zásuvka v zavazadlovém prostoru
48	ABS; START-STOP – DC/DC převodník ESP.
49	Směrová světla; Brzdová světla.
50	START-STOP transformátor (DC/DC), rádio
51	Elektrické okno (přední a zadní) – levá strana.
52	Elektrické okno (přední a zadní) – pravá strana.
53	Parkovací světlo – levá strana; Elektricky ovládaná posuvná a sklopná střecha.
54	START-STOP (sada indikátorů); Alarm.
55	Řídicí jednotka automatické převodovky
56	Ostřikovače světlometů; Parkovací světlo – pravá strana.
57	Levý světlomet s tlumeným světlem; Nastavení dosahu světlometů.
58	Světlomety s tlumeným světlem pravá strana

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	Alternátor
2	Nepřiřazeno
3	Vnitřní
4	Elektrické doplňkové topení
5	Vnitřní
6	Zapalovací svíčka; Ventilátor chladicí kapaliny.
7	Elektrohydraulický posilovač řízení
8	ABS nebo TCS nebo ESP
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS nebo TCS nebo ESP
12	Centrální řídicí modul
13	Elektrické doplňkové topení

Škoda Fabia (2015) – schéma pojistkové skříňky

Rok výroby: 2015.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2015) je pojistka 44 v pojistkové skříňce na přístrojové desce.

Barva pojistky | Ampéry
světle hnědá 5
tmavě hnědá 7,5
červená 10
modrá 15
žlutá / modrá 20
bílá 25
zelená / růžová 30
zelená 40
červená 50

Poloha

Prostor pro cestující

Motorový prostor

Pojistková skříňka na přístrojové desce

Auto s volantem vlevo | Auto s volantem vpravo

Číslo	Popis
1	Světlomet v poloze vlevo; Světlo v poloze; Brzdové světlo vysoko namontované.
2	Centrální zamykání
3	Relé startování
4	Světlo vpravo; Zadní mlhové světlo; Osvětlení poznávací značky.
5	Elektrická okna – ovladač
6	Řídicí jednotka, vnitřní osvětlení
7	Klakson
8	Tažné zařízení – světlo vlevo
9	Ovladač pod volantem; Ovladač motoru (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); Páka automatické převodovky (pouze bez KESSY); ESC (pouze bez KESSY); Ovladač pro detekci přívěsu (pouze bez KESSY); Posilovač řízení (pouze bez KESSY); Airbag (pouze bez KESSY).
10	Elektrická okna – zadní vlevo
11	Systém čištění světlometů
12	Displej rádia
13	Zásuvka 12 V v zavazadlovém prostoru
14	Ovladač pod volantem; Spínač světel; Zámek pro vyjmutí klíče z přístrojové desky (automatická převodovka); Diagnostický konektor; Blikající světlomet; Ovladač SmartGate; Senzor deště; Senzor světla.
15	Ovladač klimatizace; Páka automatické převodovky.
16	Přístrojová deska
17	Systém alarmu; Klakson.
18	Nebylo přiděleno
19	Nebylo přiděleno
20	Nebylo přiděleno
21	Nebylo přiděleno
22	Systém stěračů předního a zadního skla
23	Nebylo přiděleno
24	Ventilátor klimatizace, topení; Ovladač pro klimatizaci, topení.
25	Nebylo přiděleno
26	Vyhřívaná přední sedadla
27	Stěrač zadního skla
28	Nebylo přiděleno
29	Airbag (pouze s KESSY)

30	Elektrická okna; Spínače světel; Spínače světel zpátečky; Kontrolér klimatizace; Kontrolér parkovací asistence; Vnější zrcátko; Napájení centrální lišty tlačítek; Napájení boční lišty tlačítek; Vnitřní zrcátko.
31	Palivové čerpadlo; Kontrolér ventilátoru chladiče; Tempomat; Cívka relé stěračů předních a zadních.
32	Diagnostický konektor; Nastavení úhlu světlometů.
33	Cívka relé startéru; Spínač pedálu spojky.
34	Vyhřívané trysky pro přední čelní sklo
35	Nepřiřazeno
36	Vyhřívaná přední sedadla
37	Radar
38	Nepřiřazeno
39	Dodatečné elektrické vytápění
40	Nepřiřazeno
41	Vyhřívání zadního skla
42	Elektrická okna – přední spolujezdec
43	Tažné zařízení – kontakt v zásuvce
44	Zapalovač cigaret; Napájecí zásuvka 12 V.
45	Elektrická okna – pravé zadní
46	Ostřikovací tryska na přední a zadní sklo; Páka ovládání pod volantem.
47	Tažné zařízení – kontakt v zásuvce
48	Tažné zařízení – pravé světlo
49	Kontrolér palivového čerpadla
50	Rádio
51	Vyhřívání vnějšího zrcátka
52	Řídicí jednotka KESSY
53	Blokování řízení KESSY
54	Nepřiřazeno
55	Vyhřívaná přední sedadla
56	Nepřiřazeno
57	Nepřiřazeno
58	Nepřiřazeno
59	Nepřiřazeno

Quadro pojistek v motorovém prostoru

Číslo	Popis
1	Ventilátor chladiče
2	Řídicí jednotka systému žhavicích svíček
3	Řídicí jednotka ABS / ESC
4	Dodatečné elektrické topení
5	Dodatečné elektrické topení
6	Automatická převodovka
7	Řídicí jednotka motoru
8	Stírací lišty stěrače
9	Centrální řídicí modul

10	Jednotka řízení ABS / ESC
11	Nepřiřazeno
12	Komponenty motoru
13	Spínač pedálu brzdy
14	Komponenty motoru, cívka relé čerpadla paliva
15	Jednotka řízení motoru
16	Motorek startování
17	Jednotka řízení motoru
18	Komponenty motoru; Cívky relé elektrického topení; Ventilátor chladiče.
19	Lambda sonda
20	Komponenty motoru; Kontrolér systému žhavicích svíček; Vytápění ventilace olejové vany.

Škoda Fabia (2016) – schéma pojistky

Rok výroby: 2016.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2016) je pojistka 44 v pojistkové skříňce na palubní desce.

Barva pojistky | Ampéry
světle hnědá 5
tmavě hnědá 7,5
červená 10
modrá 15
žlutá / modrá 20
bílá 25
zelená / růžová 30
zelená 40
červená 50

Poloha

Prostor pro cestující

Motorový prostor

Pojistková skříňka na palubní desce

Auto s volantem vlevo | Auto s volantem vpravo

Číslo	Popis
1	Přední levá světluška; Světluška; Světluška zadní vysoká montáž.
2	Centrální zamykání
3	Relé startování
4	Pravá světluška; Zadní světluška proti mlze; Osvětlení evidenčního čísla.
5	Elektrická okna – ovladač
6	Řídicí jednotka; Vnitřní osvětlení.
7	Klakson
8	Tažné zařízení – levé světlo
9	Ovládací páka pod volantem; Ovladač motoru (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); Páka automatické převodovky (pouze bez KESSY); ESC (pouze bez KESSY), ovladač pro detekci přívěsu (pouze bez KESSY); Posilovač řízení (pouze bez KESSY); Airbag (pouze bez KESSY).
10	Elektrická okna – zadní levé
11	Systém čištění světlometů
12	Displej rádia
13	Zásuvka 12 V v zavazadlovém prostoru
14	Ovládací páka pod volantem; Spínač světel; Zámek pro vyjmutí klíče z přístrojové desky (automatická převodovka); Diagnostický konektor; Blikající světlomet; Ovladač SmartGate; Senzor deště; Senzor světla.
15	Klimatizace; Páka automatické převodovky.
16	Přístrojová deska
17	Alarmový systém; Klakson.
18	Nepřiřazeno
19	Nepřiřazeno
20	Nepřiřazeno
21	Nepřiřazeno
22	Systém stěrače předního a zadního skla
23	Nepřiřazeno
24	Ventilátor klimatizace, topení; Ovladač pro klimatizaci, topení.
25	Nepřiřazeno
26	Spínač vyhřívání předních sedadel
27	Zadní stěrač
28	Nepřiřazeno
29	Airbag

30	Elektrická okna; Spínače světel; Spínač světel zpátečky; Vnější zrcátka; Napájení středního pruhu přístrojů; Napájení bočního pruhu přístrojů; Zpětné zrcátko.
31	Čerpadlo paliva; Kontrolér ventilátoru chladiče; Tempomat; Cívka relé stěrače předního a zadního.
32	Diagnostický konektor; Nastavení světlometů; Klimatizace; Asistent parkování.
33	Cívka relé startování; Spínač pedálu brzdy.
34	Vyhřívané trysky pro mytí předního skla
35	Není přiděleno
36	Přední sedadla vyhřívaná
37	Radar
38	Není přiděleno
39	Dodatečné elektrické vytápění
40	Není přiděleno
41	Vyhřívání zadního skla
42	Elektrická okna – přední spolujezdec
43	Tažné zařízení – kontakt v zásuvce
44	Zapalovač cigaret; Zásuvka napájení 12 V.
45	Elektrická okna – zadní pravé
46	Ostřikovací tryska pro přední a zadní sklo; Páka ovládání pod volantem.
47	Tažné zařízení – kontakt v zásuvce
48	Tažné zařízení – pravé světlo
49	Čerpadlo paliva
50	Rádio
51	Vyhřívání vnějšího zrcátka
52	KESSY
53	Blokování řízení KESSY
54	Není přiděleno
55	Přední sedadla vyhřívaná
56	Není přiděleno
57	Není přiděleno
58	Není přiděleno
59	Není přiděleno

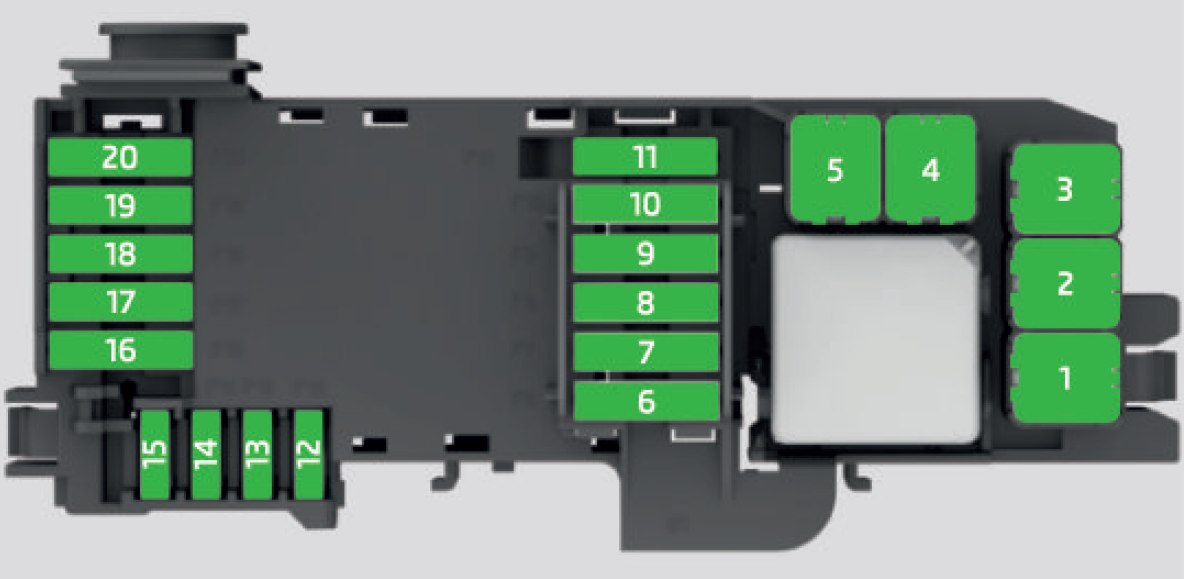

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	Ventilátor chladiče
2	Systém žhavicích svíček
3	ABS nebo ESC
4	Elektrické doplňkové vytápění
5	Elektrické doplňkové vytápění
6	Automatická převodovka
7	Řídicí jednotka motoru
8	Stěrače
9	Centrální řídicí modul; Modul dat baterie.

10	ABS nebo ESC
11	Nepřiřazeno
12	Komponenty motoru
13	Spínač pedálu brzdy
14	Komponenty motoru; Cívka relé čerpadla paliva.
15	Řídicí jednotka motoru
16	Startování
17	Řídicí jednotka motoru
18	Komponenty motoru; Cívky relé elektrického topného tělesa; Ventilátor chladiče.
19	Lambda sonda
20	Komponenty motoru; Ovladač systému žhavicích svíček; Vytápění ventilace krytu motoru.

Škoda Fabia (2017) – schéma pojistkové skříňky

Rok výroby: 2017.

Pojistka zapalovače cigaret (zásuvka napájení) v Škoda Fabia (2017) je pojistka 44 v pojistkové skříňce na přístrojové desce.

Barva pojistky | Ampéry
světle hnědá 5
tmavě hnědá 7,5
červená 10
modrá 15
žlutá / modrá 20
bílá 25
zelená / růžová 30
zelená 40
červená 50

Poloha

Prostor pro cestující

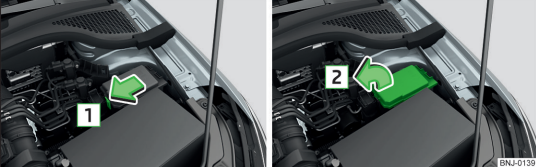

Motorový prostor

Pojistková skříňka na přístrojové desce

Auto s volantem vlevo | Auto s volantem vpravo

Číslo	Popis
1	Přední levé světlo; Světlo; Brzdové světlo namontované nahoře.
2	Centrální zamykání; Přední a zadní světla (pouze s KESSY nebo ACC).
3	Startování
4	Pravé světlo; Zadní mlhové světlo; Osvětlení evidenčního čísla.
5	Elektrická okna – ovladač
6	Vnitřní osvětlení
7	Klakson
8	Tažný hák – levé světlo
9	Ovládací páka pod volantem; Ovladač motoru (pouze bez KESSY); Automatická převodovka (pouze bez KESSY); Páka automatické převodovky (pouze bez KESSY); ESC (pouze bez KESSY); Tažný hák (pouze bez KESSY); Posilovač řízení (pouze bez KESSY).
10	Elektrická okna – zadní levé
11	Systém čištění světlometů
12	Infotainment displej
13	12 V zásuvka v zavazadlovém prostoru
14	Ovládací páka pod volantem; Spínač světel; Zámek pro odstranění klíče z přístrojové desky (automatická převodovka); Diagnostický konektor; Blikající světlomet; SmartGate; Senzor deště; Senzor světla; Záložní kamera.
15	Klimatizace; Automatická převodovka.
16	Skupina ukazatelů
17	Alarm proti krádeži; Klakson.
18	Nepřihlášeno
19	Nepřihlášeno
20	Nepřihlášeno
21	Nepřihlášeno
22	Přední a zadní světla (pouze bez KESSY nebo bez ACC)
23	Nepřihlášeno
24	Ventilátor klimatizace, topení; Ovladač pro klimatizaci, topení.
25	Nepřihlášeno
26	Vyhřívaná přední sedadla
27	Stěrač zadního okna
28	Nepřihlášeno
29	Airbag

30	Elektrická okna; Spínače světel; Spínač světel zpátečky; Vnější zrcátka; Napájení centrální lišty přístrojů; Boční lišta přístrojů; Zpětné zrcátko; Klimatizace; Asistent parkování.
31	Čerpadlo paliva; Ventilátor chladiče; Tempomat; Přední a zadní ostřikovače; Startování motoru.
32	Diagnostický konektor; Nastavení průtoku světlometů.
33	Spínač pedálu spojky
34	Vyhřívané trysky pro přední ostřikovače
35	Nepřiřazeno
36	Vyhřívaná přední sedadla
37	Radar
38	Nepřiřazeno
39	Dodatečné elektrické vytápění
40	Nepřiřazeno
41	Vyhřívání zadního okna
42	Elektrická okna – přední cestující
43	Odnímatelné zařízení – elektrická zásuvka
44	Zapalovač cigaret; Napájecí zásuvka 12 V.
45	Elektrická okna – zadní pravé
46	Přední a zadní ostřikovače; Ovládací páka pod volantem.
47	Odnímatelné zařízení – elektrická zásuvka
48	Tažné zařízení – pravé světlo
49	Čerpadlo paliva
50	Infotainment
51	Vyhřívání vnějšího zrcátka
52	KESSY
53	Blokování řízení KESSY
54	Nepřiřazeno
55	Vyhřívaná přední sedadla
56	Nepřiřazeno
57	Nepřiřazeno
58	Nepřiřazeno
59	Nepřiřazeno

Pojistková skříňka v motorovém prostoru

Číslo	Popis
1	Ventilátor chladiče
2	Systém zapalovacích svíček
3	ABS nebo ESC
4	Dodatečné elektrické topení
5	Dodatečné elektrické topení
6	Automatická převodovka
7	Řídicí jednotka motoru
8	Kartáče
9	Modul dat baterie

10	ABS nebo ESC
11	Nepřiřazeno
12	Vstřikovače; Ventil pro dávkování paliva; Ventil pro kontrolu tlaku oleje; Ventil radiátoru pro recirkulaci výfukových plynů.
13	Spínač pedálu brzdy
14	Čerpadlo paliva; Čerpadlo chladicí kapaliny.
15	Řídicí jednotka motoru
16	Motorek pro startování
17	Řídicí jednotka motoru
18	Elektrické doplňkové topení; Ventilátor radiátoru; Ventil pro odvzdušnění; Senzor teploty oleje; Ventil pro uhlíkový filtr; Ventil sání.
19	Lambda sonda
20	Ohřívač; Topení ventilace olejové vany; Zapalovací cívky.

O Škoda Fabia (2007-2017)

Škoda Fabia, vyráběná v letech 2007 až 2017, je oblíbený model v segmentu malých automobilů. Tento model je známý svou spolehlivostí, praktičností a úspornými motory. Škoda Fabia nabízí různé varianty motorů, včetně benzínových a dieselových možností, které se pohybují od 1,2litrových tříválců po 1,6litrové čtyřválce. Díky své kompaktnosti je ideální pro městské prostředí, přičemž poskytuje dostatek prostoru pro pasažéry i zavazadla. Interiér je navržen s důrazem na funkčnost a pohodlí, což z ní činí skvělou volbu pro každodenní použití.

Schéma pojistkové skříňky Škoda Fabia

Tato stránka zobrazuje schéma pojistkové skříňky pro model Škoda Fabia, která je nezbytná pro identifikaci a údržbu elektrických komponentů vozidla. V Škodě Fabia se pojistková skříňka obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a druhá může být umístěna v motorovém prostoru. Diagramy na této stránce jasně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provozu vozidla, proto je důležité ji pravidelně kontrolovat a udržovat.
