Volkswagen Golf V (2003-2009) – pojistková skříňka

9 června, 2025 Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Golf V (2003–2009), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Obsah

Volkswagen Golf 5 (2003-2009) – schéma pojistky

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Golf 5 (2003-2009) je pojistka 24 ve schématu pojistek na přístrojové desce.

Poloha

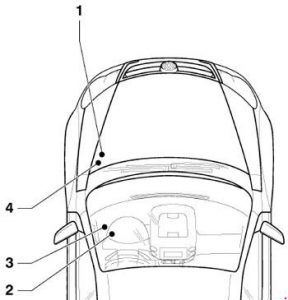

Umístění pojistky zapalovače cigaret v palubní desce VW Golf 5. — Volkswagen Golf (1K) – schéma pojistky – poloha

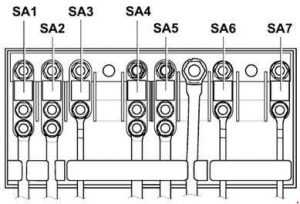

Schéma pojistek v motorovém prostoru
Podpora relé v řídicí jednotce napájení (vlevo pod přístrojovou deskou)
Panel pojistek přístrojové desky
Podpora dodatečného relé, pod schématem v motorovém prostoru

Panel pojistek přístrojové desky – pojistky Volkswagen Golf V

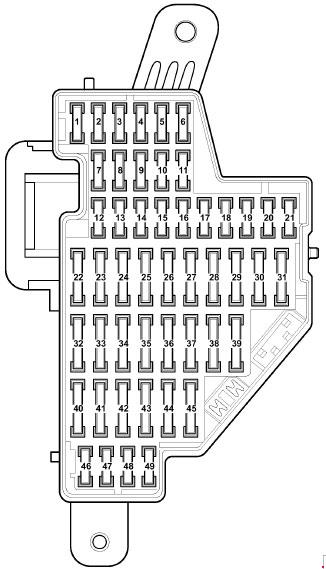

Detailní schéma pojistek palubní desky pro Volkswagen Golf V. — Volkswagen Golf (1K) – schéma pojistek – přístrojová deska

Číslo

Ampéry [A]

Popis

T16 – Diagnostický konektor (T16/1);

J623 – Řídicí jednotka motoru;

J757 – Relé napájení komponent motoru (167)

(od května 2005);

J538 – Řídicí jednotka palivového čerpadla

(od května 2005);

J485 – Relé provozu pomocného topení

(od 2006);

N79 – Topný prvek ventilátoru olejové vany

(od 2006);

G70 – Měřič hmotnosti vzduchu

(od 2006);

J431 – Řídicí jednotka pro nastavení úhlu světlometů

(od 2006);

J104 – Řídicí jednotka ABS;

E132 – Spínač systému kontroly trakce;

E256 – Tlačítko TCS a ESP;

E492 – Tlačítko displeje tlaku pneumatik;

F – Spínač brzdových světel;

(nízké; od listopadu 2005);

J623 – Řídicí jednotka motoru (od 2006)

V49 – Motor pro nastavení úhlu pravého světlometu (od 2006)

V48 – Motor pro nastavení úhlu levého světlometu (od 2006)

E102 – Regulátor kontroly úhlu světlometů (od 2006)

J538 – Řídicí jednotka palivového čerpadla (od 2006)

J345 – Řídicí jednotka detektoru přívěsu (od 2006)

J587 – Řídicí jednotka senzorů páky převodovky (od 2006)

J533 – Diagnostické rozhraní datové sběrnice (od 2006)

J285 – Řídicí jednotka v panelu přístrojů (od 2006)

J500 – Řídicí jednotka asistence řízení (od 2006)

J104 – ABS s řídicí jednotkou EDL (od 2006)

E132 – Spínač systému kontroly trakce (od 2006)

E256 – Tlačítko TCS a ESP (od 2006)

G476 – Senzor polohy brzdového pedálu (od 2006)

E1 – Spínač světel (od 2006)

F47 – Spínač brzdového pedálu, (od listopadu 2005)

J500 – Řídicí jednotka asistence řízení

(do května 2005)

J234 – Řídicí jednotka airbagu

(od května 2005)

E16 – Spínač topení/výstupu tepla

G65 – Senzor vysokého tlaku

J131 – Řídicí jednotka vyhřívaného sedadla řidiče

J132 – Řídicí jednotka vyhřívaného předního sedadla spolujezdce

J255 – Řídicí jednotka Climatronic

K216 – Kontrolka varování stabilizačního programu 2

(od května 2005)

M17 – Žárovka couvacího světla

(od května 2005)

E422 – Tlačítko displeje tlaku pneumatik

(od května 2005)

G266 – Senzor hladiny oleje a teploty oleje

(vysoké; od května 2005)

J530 – Řídicí jednotka garážových vrat

(od května 2006)

G128 – Senzor obsazenosti sedadla, přední strana spolujezdce

(od května 2006)

Y7 – Vnitřní zrcátko s automatickým protislunečním filtrem

(od května 2006)

Z20 – Topný prvek levého ostřikovače

(od května 2006)

Z21 – Topný prvek pravého ostřikovače

(od května 2006)

G266 – Senzor hladiny oleje a teploty oleje

(vysoké; od listopadu 2005)

M17 – Couvací světlo

(vysoké; od listopadu 2005)

J255 – Řídicí jednotka Climatronic

(vysoké; od listopadu 2005)

G65 – Senzor vysokého tlaku

(vysoké; od listopadu 2005)

E16 – Spínač topení a výkonu topení

(vysoké; od listopadu 2005)

J530 – Řídicí jednotka garážových vrat

(vysoké; od listopadu 2005)

N253 – Zapalovač odpojení baterie

(vysoké; od listopadu 2005)

Y7 – Vnitřní zrcátko s automatickým protislunečním filtrem

(vysoké; od listopadu 2005)

E422 – Tlačítko displeje tlaku pneumatik

(vysoké; od listopadu 2005)

K216 – Kontrolka varování stabilizačního programu 2

(vysoké; od listopadu 2005)

Z20 – Topný prvek levého ostřikovače

(vysoké; od listopadu 2005)

Z21 – Topný prvek pravého ostřikovače

(vysoké; od listopadu 2005);

L71 – Osvětlení spínače systému kontroly trakce

(vysoké; od listopadu 2005);

J301 – Řídicí jednotka systému klimatizace

(vysoké; od května 2007);

F47 – Spínač brzdového pedálu systému tempomatu

(do května 2005)

G476 – Senzor polohy spojky

J431 – Řídicí jednotka pro nastavení úhlu světlometů

(od května 2005)

J500 – Řídicí jednotka asistence řízení

(od května 2005)

J745 – Osvětlení zatáček a nastavení úhlu světlometů

jednotka, na pravém světlometu

(vysoké; prosinec 2006)

J745 – Řídicí jednotka úhlu světel zatáček a

světlometů, na pravém světlometu

(nízké; od května 2006), (vysoké; od května 2007)

J285 – Řídicí jednotka v panelu přístrojů

(do května 2006)

J538 – Řídicí jednotka palivového čerpadla

(do května 2006)

J533 – Diagnostické rozhraní datové sběrnice

(do května 2006)

F125 – Multifunkční spínač

(do května 2006)

J587 – Řídicí jednotka senzorů páky převodovky

(do května 2006)

F189 – Spínač Tiptronic

(do května 2006)

J745 – Řídicí jednotka světel zatáček a

úhlu světlometů, na levém světlometu

(vysoké; prosinec 2006)

J745 – Řídicí jednotka úhlu světel

zatáček a světlometů, na levém světlometu

(nízké; od května 2006), (vysoké; od května 2007)

J431 – Řídicí jednotka pro nastavení úhlu světlometů

(do května 2005)

Y7 – Vnitřní zrcátko s automatickým protislunečním filtrem

(od května 2005)

Nepřiřazeno

(od května 2006)

Y7 – Vnitřní zrcátko s automatickým protislunečním filtrem

(do května 2005)

J345 – Řídicí jednotka detektoru přívěsu

(od května 2005);

Nepřiřazeno (od května 2006)

Nepřiřazeno

(do května 2005)

J503 – Řídicí jednotka s displejem pro systém rádia a navigace

(pouze jednotka systému komerční navigace)

(od května 2005)
Nepřiřazeno

(od května 2006)

J412 – Řídicí jednotka elektroniky správy mobilního telefonu

(do května 2005)

J530 – Řídicí jednotka provozu garážových vrat

(od května 2005)

J706 – Řídicí jednotka rozpoznávání obsazenosti sedadla

(od května 2005)

Nepřiřazeno

(od května 2006)

J345 – Řídicí jednotka detektoru přívěsu

(do května 2005)

Nepřiřazeno

(od května 2005)

J745 – Řídicí jednotka úhlu světel zatáček a

světlometů, na pravém světlometu

(od května 2007)

J386 – Řídicí jednotka dveří řidiče.

J387 – Řídicí jednotka dveří spolujezdce

E1 – Spínač světel

T16 – Diagnostický konektor (T16 / 16)

F47 – Spínač brzdového pedálu

(od května 2005);

G397 – Senzor detekce deště a světla

(od 2006);

G197 – Přenosník magnetického pole pro kompas

(od 2006).

F – Spínač brzdových světel

(nízké; od května 2005);

J217 – Řídicí jednotka automatické převodovky.

J587 – Řídicí jednotka senzorů páky ovládání

(od 2006);

R149 – Přijímač dálkového ovládání pro

pomocné topení chladicí kapaliny (od 2006);

J301 – Řídicí jednotka systému klimatizace (od 2006);

J255 – Řídicí jednotka Climatronic (od 2006);

E16 – Výkon topení / spínač tepla (od 2006);

J446 – Řídicí jednotka asistence při parkování (od 2006);

J104 – ABS s řídicí jednotkou EDL (od 2006);

E94 – Regulátor vyhřívaného sedadla řidiče (od 2006);

E95 – Regulátor vyhřívaného předního sedadla spolujezdce

(od května 2006

25	J388 – Řídicí jednotka zadních dveří vlevo (centrální zamykání) (vysoké; od května 2007); J389 – Řídicí jednotka zadních dveří vpravo (centrální zamykání) (vysoké; od května 2007); J393 – Centrální řídicí modul komfortního systému (vysoké; od května 2007).
25	25	Z1 – Vyhřívané zadní sklo J301 – Řídicí jednotka klimatizačního systému (pouze s pomocným ohřívačem chladicí kapaliny) E16 – Výstupní spínač ohřívače/tepla (pouze s pomocným ohřívačem chladicí kapaliny) N24 – Sériový odpor ventilátoru čerstvého vzduchu (pouze s pomocným ohřívačem chladicí kapaliny)
26	20	Zásuvka U5 – 12 V (zavazadlový prostor) (do května 2006)
26	30	J388 – Řídicí jednotka zadních dveří vlevo (ovladač okna) (od května 2006) J389 – Řídicí jednotka zadních dveří vpravo (ovladač okna) (od května 2006)
27	15	J538 – Řídicí jednotka palivové pumpy G6 – Tlaková pumpa palivového systému J17 – Řídicí jednotka palivové pumpy J643 – Relé napájení paliva (od května 2006)
28	10	Místo pro nabíjení baterky Mag-Lite (speciální rozhraní vozidla) (do května 2005)
	30	U13 – Transformátor se zásuvkou, 12V-230V (od května 2005) Nepřiřazeno (od května 2006)
	25	Zásuvka pro speciální vozidla (vysoké; od listopadu 2005)
29	10	J220/J623 – Řídicí jednotka Motronic J248/J623 – Řídicí jednotka systému přímého vstřikování paliva G70 – Měřič hmotnosti vzduchu (AXX) N79 – Topný prvek ventilátoru olejové vaničky (BUB, BMJ) Nepřiřazeno (od 2006)
30	5	J234 – Řídicí jednotka airbagu (do května 2005) K145 – Kontrolka deaktivace předního airbagu spolujezdce (do května 2005)
	10	N30 – Vstřikovač, válec 1 (od května 2005) N31 – Vstřikovač, válec 2 (od května 2005) N32 – Vstřikovač, válec 3 (od května 2005) N33 – Vstřikovač, válec 4 (od května 2005)
	20	N30 – Vstřikovač, válec 1 N31 – Vstřikovač, válec 2 N32 – Vstřikovač, válec 3 N33 – Vstřikovač, válec 4 N83 – Vstřikovač, válec 5 N84 – Vstřikovač, válec 6J217 – Řídicí jednotka automatické převodovky (od 2006) J743 – Mechatronika pro převodovku s přímým převodem (od 2006)
31	5	F4 – Spínač světel couvání (do května 2005) J743 – Mechatronika pro převodovku s přímým převodem (do května 2005)
31	20	V192 – Vakuová pumpa pro brzdy (od května 2005)
32	30	J388 – Řídicí jednotka zadních dveří vlevo (ovladač okna) (do května 2006) J389 – Řídicí jednotka zadních dveří vpravo (ovladač okna) (do května 2006) U13 – Transformátor se zásuvkou, 12V- 15 V, (USA / Kanada) (od května 2006)
33	25	J245 – Řídicí jednotka posuvné regulace otevíracího střešního okna
34	15	V125 – Motor regulace podélného nastavení bederní opěrky řidiče V126 – Motor regulace podélného nastavení bederní opěrky předního sedadla spolujezdce V129 – Motor regulace výšky bederní opěrky sedadla řidiče V130 – Motor regulace výšky bederní opěrky předního sedadla spolujezdce
35	5	G273 – Senzor vnitřního monitorování G384 – Přenosník náklonu vozidla H12 – Akustický signál Nepřiřazeno (od 2006)
36	20	V11 – Čerpadlo systému mytí světlometů J39 – Relé systému mytí světlometů
37	30	J131 – Řídicí jednotka vyhřívaného sedadla řidiče J132 – Řídicí jednotka vyhřívaného předního sedadla spolujezdce
38	10	J23 – Řídicí jednotka otáčení systému světel a sirény (do května 2005); Nepřiřazeno (od května 2005); J745 – Řídicí jednotka úhlu světel do zatáčky a světlometů, na levém světlometu (od května 2007).
38	20	J388 – Řídicí jednotka zadních dveří vlevo (centrální zamykání), NAR, s relé akustického signálu J641) (od května 2006); J389 – Řídicí jednotka zadních dveří vpravo (centrální zamykání), NAR, s relé klaksonu J641) (od května 2006); J393 – Centrální řídicí modul komfortního systému (pouze VR6) (od května 2006).
39	20	Nepřiřazeno (do května 2005); J217 – Řídicí jednotka automatické převodovky (od května 2005); Nepřiřazeno (od května 2006).
40	40	E16 – Výstupní spínač ohřívače/tepla (ventilátor čerstvého vzduchu); J301 – Řídicí jednotka klimatizačního systému (ventilátor čerstvého vzduchu).
40	5	E16 – Výstupní spínač ohřívače/tepla (ventilátor čerstvého vzduchu) (vysoké; od listopadu 2005); J301 – Řídicí jednotka klimatizačního systému (ventilátor čerstvého vzduchu) (vysoké; od listopadu 2005);
41	15	V12 – Motor stěrače zadního skla (do května 2006)
41	20	V12 – Motor stěrače zadního skla (od května 2006) J519 – Řídicí jednotka napájení na palubě (dvojité čerpadlo) (BSG J1) (od května 2006)
42	15	J729 – Dvojité relé čerpadla ostřikovače 1 (do května 2005) J730 – Dvojité relé čerpadla ostřikovače 2 (do května 2005) J519 – Řídicí jednotka napájení na palubě (dvojité čerpadlo) (BSG J1) (od května 2005)
42	20	U1 – Zapalovač cigaret (od května 2006) U9 – Zapalovač cigaret zadní (od května 2006) U5 – Zásuvka 12 V (vyšetřovací jednotka) (od května 2006)
43	15	J345 – Řídicí jednotka detektoru přívěsu
44	20	J345 – Řídicí jednotka detektoru přívěsu
45	15	J345 – Řídicí jednotka detektoru přívěsu
46	5	Z20 – Topný prvek levého ostřikovače skla Z21 – Topný prvek pravého ostřikovače skla E94 – Regulátor vyhřívaného sedadla řidiče E95 – Regulátor vyhřívaného předního sedadla spolujezdce Nepřiřazeno (od května 2006)
47	5	J485 – Relé provozu pomocného ohřívače Nepřiřazeno (od května 2006)
48	10	Nepřiřazeno (do května 2005); Nabíječka pro Mag-Lite a ruční obousměrný rádiový přijímač (od května 2005)
49	5	E1 – Spínač osvětlení Nepřiřazeno (od května 2006)

Schéma pojistek motorového prostoru (nízké) – Volkswagen Golf V

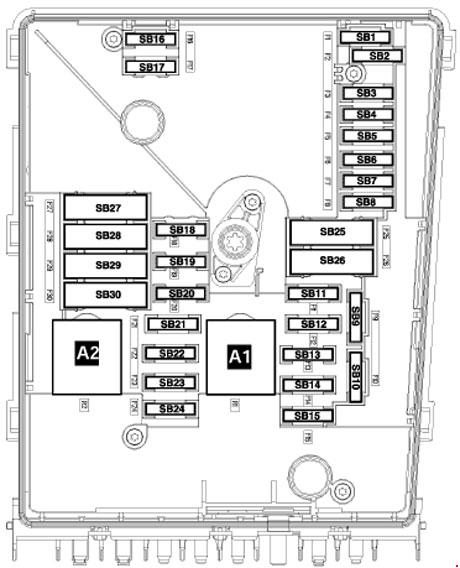

Nízké schéma pojistek motorového prostoru pro VW Golf V (od 05/2005). — Volkswagen Golf (1K) – schéma pojistky – motorový prostor (nízký)

Číslo	Amp [A]	Popis
F1	20	J393 – Řídicí jednotka centrálního systému komfortu Není přiděleno (od května 2006)
F2	5	J527 – Řídicí jednotka elektroniky sloupku řízení
F3	5	J519 – Řídicí jednotka napájení na palubě
F4	30	J104 – Řídicí jednotka ABS
F5	15	J743 – Řídicí jednotka mechatroniky (do května 2006) (Od května 2007)
F5	30	J743 – Řídicí jednotka mechatroniky (od května 2006) J285 – Řídicí jednotka v panelu přístrojů (od května 2006)
F6	5	J285 – Řídicí jednotka v panelu přístrojů
F7	15	J608 – Speciální řídicí jednotka vozidla
	25	J608 – Speciální řídicí jednotka vozidla (od května 2006)
	30	J743 – Řídicí jednotka mechatroniky (0AM) (od května 2007)
F8	15 25	J503 – Řídicí jednotka s displejem rádia a navigace R – Rádio R – Příprava pro rádio a navigační systém s TV (modely pro Japonsko)
F9	5	J412 – Řídicí jednotka elektroniky správy mobilního telefonu
F10	5	J317 – Terminál 30 relé napájení
	10	J623 – Řídicí jednotka motoru
	5	J359 – Relé nízké tepelné energie
F11	20	J364 – Pomocná řídicí jednotka topení
F12	5	J533 – Diagnostické rozhraní datové sběrnice
F13	30	J623 – Řídicí jednotka motoru (pouze modely s dieselovým motorem) J623 – Řídicí jednotka motoru (benzín) (od května 2007)
F13	25	J623 – Řídicí jednotka motoru na benzín (pouze modely s benzínovým motorem) (do května 2007)
F14	20	N152 – Transformátor zapalování N70-N323 – Cívky zapalování s výstupním stupněm
F15	10	Z62 – Topení s lambda sondou 3 Z19 – Topení s lambda sondou G39 – Lambda sonda G108 – Lambda sonda 2 před katalyzátorem G130 – Lambda sonda za katalyzátorem
F15	5	G131 – Lambda sonda 2 za katalyzátorem G287 – Sonda lambda 3 za katalyzátorem J17 – Relé čerpadla paliva J179 – Automatická řídicí jednotka období zapalování J360 – Relé vysoké tepelné energie (370)
F 16	30	J104 – Řídicí jednotka ABS
F17	15	H2 – Klakson s vysokou tóninou H7 – Klakson s nízkou tóninou J519 – Řídicí jednotka napájení na palubě (od května 2006)

F18	30	J608 – Jednotka speciálního řízení vozidla (do května 2006) R12 – Zesilovač
F19	30	J400 – Jednotka řízení motoru stěrače V216 – Motor stěrače čelního skla na straně řidiče
F20	40	Nepřiřazeno (do května 2006) J179 – Automatická řídicí jednotka doby zapnutí (SDI) (od května 2006)
F20	10	V50 – Čerpadlo cirkulace chladicí kapaliny (od května 2007)
F21	15	Z19 – Topení s lambda sondou (do května 2006) G39 – Lambda sonda (do května 2006) G130 – Lambda sonda za katalyzátorem (do května 2006) J583 – Jednotka řízení senzoru NOx (do května 2006)
	10	Z28 – Topení s lambda sondou G39 – Lambda sonda G130 – Lambda sonda za katalyzátorem (od května 2006) J583 – Jednotka řízení senzoru NOx (od května 2006) Z28 – Topení s lambda sondou (od května 2006)
	20	V192 – Vakuové čerpadlo brzdy (od května 2007)
F22	5	F47 – Spínač brzdového pedálu (do listopadu 2005) G476 – Přenosník polohy spojky
F23	5	J299 – Relé sekundárního čerpadla vzduchu (BSF)
	10	N18 – Ventil recirkulace výfukových plynů N75 – Elektromagnetický ventil regulace přetlaku (do května 2006) N80 – Elektromagnetický ventil 1 systému aktivního uhlíkového filtru (od května 2006) V144 – Diagnostické čerpadlo palivového systému (BGQ, BGP) N345 – Radiátor recirkulace výfukových plynů přepínací ventil N381 – přepínací ventil radiátoru výfukových plynů s recirkulací výfukových plynů 2 (do května 2006) N276 – ventil regulace tlaku paliva (od května 2006) J623 – jednotka řízení motoru (od května 2006) N156 – variabilní přepínací ventil sacího potrubí (od května 2006)
	15	N276 – Ventil regulace tlaku paliva (do května 2006) N218 – Ventil vstupu sekundárního vzduchu (od května 2006) N276 – Ventil regulace tlaku paliva (od května 2007) J623 – Jednotka řízení motoru (od května 2007) N156 – Variabilní přepínací ventil sacího potrubí (od května 2007)
F24	10	F265 – Termostat systému chlazení motoru řízený mapováním J293 – Jednotka řízení ventilátoru radiátoru N18 – Ventil recirkulace výfukových plynů N80 – Elektromagnetický ventil 1 uhlíkového filtru (aktivní) N156 – Přepínací ventil sacího potrubí s variabilní rychlostí N205 – Ventil řízení vačkového hřídele sání 1 N316 – Ventil škrticí klapky sacího potrubí V157 – Motor ventilu sacího potrubí
F25	40	J519 – Jednotka řízení dodávky (do května 2006)
F25	30	J519 – Jednotka řízení napájení (A / 1) (od května 2006)
F26	40	J519 – Jednotka řízení dodávky (do května 2006)
F26	30	J519 – Jednotka řízení napájení (D / 1) (od května 2006)
F27	50	J179 – Automatická řídicí jednotka doby zapnutí
F27	40	J299 – Relé sekundárního čerpadla vzduchu
F28	40	J681 – Terminál 15 relé napájení 2
F29	50	J496 – Přídavné relé čerpadla chladicí kapaliny S44 – Tepelná pojistka regulace zásuvky 1
F30	50	Nepřiřazeno (do května 2006) J59 – Relé uvolnění kontaktu X (od května 2006)
F30	40	J519 – Jednotka řízení napájení na palubě (I / 1) (od května 2007)
Relé
A1	Terminál 30 relé napájení -J317- (458) Terminál 30 relé napájení -J317- (100) Terminál 30 relé napájení -J317- (370)
A2	Relé sekundárního čerpadla vzduchu -J299- (100) Senzor pro měření proudu -G582- (488; do května 2006, pouze kód motoru BLG) Můstek kabelů (pouze modely s naftovým motorem)

Číslo kódu relé 100 je nahrazeno kódem relé 370 v závislosti na výrobě.

Schéma pojistek motorového prostoru VW Golf V s relé 100/370. — Volkswagen Golf (1K) – schéma pojistky – motorový prostor

Č.	Ampéry [A]	Popis
1	150	C – Alternátor (90A / 120A)
1	200	C – Alternátor (140A)
2	80	J500 – Řídicí jednotka asistence řízení V187 – Elektromechanický motor asistence řízení
3	50	J293 – Řídicí jednotka ventilátoru chladiče V7 – Ventilátor chladiče V177 – Ventilátor chladiče 2
4	40	Speciální vybavení (do května 2006) J359 – Relé nízké tepelné energie (1. stupeň), (od prosince 2006) Z35 – Pomocný topný prvek (od prosince 2006)
5	100	Pojistky na podpoře pojistky C, vlevo pod přístrojovou deskou SC43-SC45, SC28, SC22, SC18, SC19, SC12, (do listopadu 2005) Pojistky na podpoře pojistky C, vlevo pod přístrojovou deskou SC43-SC45, SC28, SC22, SC15-SC20, SC12, SC22-SC27, SC19, SC38, (od listopadu 2005) J604 – Pomocná řídicí jednotka topení vzduchu (do listopadu 2005) Z35 – Pomocný topný prvek vzduchu (do listopadu 2005) Volitelné vybavení (od listopadu 2005)
6	80	Pojistky na podpoře pojistky C, vlevo pod přístrojovou deskou SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Relé vysoké tepelné energie (1. a 3. stupeň), (od prosince 2006) Z35 – Pomocný topný prvek (od listopadu 2006)
6	100	J604 – Pomocná řídicí jednotka topení vzduchu (od listopadu 2005) Z35 – Pomocný topný prvek vzduchu (od listopadu 2005) Volitelné vybavení
7	50	Správa přívěsu
	40	Speciální vybavení, osoby se zdravotním postižením
	30	Speciální vybavení, jednotka trestního vyšetřování

Schéma pojistek motorového prostoru (horní)

Horní schéma pojistek motorového prostoru pro volitelné vybavení. — Volkswagen Golf (1K) – schéma pojistky – motorový prostor (horní)

Číslo	Ampéry [A]	Popis
F1	30	J104 – ABS s řídicí jednotkou EDL
F2	30	J104 – ABS s řídicí jednotkou EDL
F3	20	J393 – Řídicí jednotka centrálního systému komfortu V217 – Motor stěrače na straně cestujícího (od května 2005) Není přiděleno (od listopadu 2005)
F4	5	J519 – Řídicí jednotka napájení na palubě
F5	20	H2 – klakson s vysokým tónem (do května 2005) H7 – klakson s nízkým tónem (do května 2005)
F5	15	J519 – Řídicí jednotka napájení na palubě (klakson) (od května 2005)
F6	5	N276 – Ventil pro regulaci tlaku paliva (do května 2005)
	15	N276 – Ventil pro regulaci tlaku paliva (od května 2005) J17 – Čerpadlo paliva (od května 2007)
	20	N152 – Zapalovací transformátor (do května 2005) N… – Zapalovací cívky 1-4 s výstupním stupněm (do května 2005)
F7	5	F47 – Spínač pedálu brzdy systému tempomatu G476 – Přenosník polohy spojky Není přiděleno (od listopadu 2005)
F7	40	SF2 – Pojistka 2 na podložce pojistky F (zadní baterie) (od května 2007)
F8	10	F265 – Termostat systému chlazení motoru řízený mapované N205 – Ventil pro kontrolu sacího hřídele 1 N80 – Elektromagnetický ventil 1 aktivního uhlíkového filtru (impulzivní) N18 – Ventil pro recirkulaci výfukových plynů N316 – Ventil pro kontrolu škrticí klapky vzduchu v sací kolektor V157 – Motor ventilu sacího kolektoru N79 – Kryt motoru topného prvku ventilátoru N156 – Ventil pro přepínání sacího kolektoru s variabilní délkou J293 – Řídicí jednotka ventilátoru chladiče Není přiděleno (od května 2005)
F8	15	R190 – Digitální satelitní rádiový přijímač (od května 2007)
F9	10	J583 – Řídicí jednotka senzoru NOx (do května 2005) J179 – Automatická řídicí jednotka doby zapalování (do května 2005) J17 – Relé čerpadla paliva (do května 2005) N249 – Ventil pro recirkulaci vzduchu turbodmychadla (od května 2005) N80 – Elektromagnetický ventil aktivovaný 1 aktivního uhlíkového filtru (od května 2005) N75 – Elektromagnetický ventil pro regulaci tlaku přeplňování (od května 2005)
F10	10	G130 – Lambda sonda za katalyzátorem (do května 2005) G131 – Lambda sonda 2 za katalyzátorem (do května 2005) N18 – Ventil pro recirkulaci výfukových plynů (do května 2005) N75 – Elektromagnetický ventil pro regulaci tlaku přeplňování (do května 2005) N345 – Ventil pro přepínání chladiče výfukových plynů s recirkulací výfukových plynů (do května 2005) J299 – Relé čerpadla sekundárního vzduchu (do května 2005) Není přiděleno (od května 2005) V144 – Diagnostické čerpadlo palivového systému (USA / Kanada) (od listopadu 2005) G42 – Senzor teploty nasávaného vzduchu (od května 2007) G70 – Měřič hmotnosti vzduchu (od května 2007)
F11	25	J220 – Řídicí jednotka Motronic (do května 2005)
	30	J361 – Řídicí jednotka Simos (do května 2005) J248 – Řídicí jednotka systému přímého vstřikování paliva (do května 2005)
	10	Z19 – Ohřívač s lambda sondou (od května 2005) Z28 – Ohřívač s lambda sondou 2 (od května 2007)
F12	15	G39 – Lambda sonda (AXW, BAG, BCA, BKG, BLP, BLX a BLY) (do května 2005) G108 – Lambda sonda 2 (AXW, BLX a BLY) (do května 2005) G130 – Lambda sonda za katalyzátorem (BCA) (do května 2005) J583 – Řídicí jednotka senzoru NOx (BAG, BKG a BLP) (do května 2005)
F12	10	Z29 – Ohřívač s lambda sondou 1 za katalyzátorem (od května 2005) Z30 – Ohřívač s lambda sondou 2 za katalyzátorem (od května 2007)
F13	15	J217 – Řídicí jednotka automatické převodovky (do května 2005) J743 – Mechatronika pro převodovku s dvojitou spojkou
F13	30	J743 – Řídicí jednotka mechatroniky (od května 2007)
F14	–	Není přiděleno
F15	40	B – Motorek pro startování (terminál 50) (do května 2005)
F15	10	V50 – Čerpadlo cirkulace chladicí kapaliny (od května 2005)
F 16	15	J527 – Řídicí jednotka elektroniky sloupku řízení (do května 2005)
F 16	5	J104 / J527 – Řídicí jednotka sloupku řízení (od května 2005)
F17	10	J285 – Řídicí jednotka displeje v panelu přístrojů (do května 2005)
F17	5	J285 – Řídicí jednotka v panelu přístrojů (od května 2005)

F18	30	J608 – Speciální řídicí jednotka vozidla (do května 2005) R12 – Zesilovač (od května 2005) J608 – Řídicí jednotka pro speciální vozidla (od května 2007)
F19	15	R – Rádio J503 – Řídicí jednotka s displejem systému rádia a navigace (do května 2005) R19 – Digitální satelitní rádio (od května 2007)
F20	10	J412 – Řídicí jednotka elektroniky správy mobilního telefonu (telefon / příprava na telefon) J503 – Řídicí jednotka s displejem systému radionavigace (od května 2005)
F20	5	J412 – Řídicí jednotka elektroniky správy mobilního telefonu (od listopadu 2005)
F21	–	Nebylo přiděleno
F22	–	Nebylo přiděleno
F23	10	Nebylo přiděleno (do května 2005) J623 – Řídicí jednotka motoru (od května 2005) J271 – Relé napájení Motronic (100) (od května 2005)
F23	5	J623 – Řídicí jednotka motoru (od listopadu 2005)
F24	10	J533 – Diagnostické rozhraní datové sběrnice (do května 2005)
F24	5	J533 – Diagnostické rozhraní datové sběrnice (od května 2005)
F25	40	Nebylo přiděleno (do května 2007) J519 – Řídicí jednotka dodávky (A1) (od května 2007)
F26	10	J220 – Řídicí jednotka Motronic (do května 2005) Nebylo přiděleno (od května 2005)
	5	J248 – Řídicí jednotka systému přímého vstřikování paliva (do května 2005) J317 – Relé napájení terminálu 30 (do května 2007)
	40	J519 – Řídicí jednotka napájení na palubě (D1) (od května 2007)
F27	10	N79 – Topný prvek pro ventilátor olejové vany (do května 2005) Nebylo přiděleno (od května 2005)
F28	20	J217 – Řídicí jednotka automatické převodovky (do května 2005) F125 – Multifunkční spínač (do května 2005)
F28	25	J623 – Řídicí jednotka motoru (od května 2005)
F29	20	N… – Zapalovací cívky 1-4 s výstupním stupněm (do května 2005) N… – Vstřikovače, válce 1-4 (do května 2005)
F29	5	J496 – Dodatečné relé čerpadla chladicí kapaliny (od května 2005) J299 – Relé sekundárního čerpadla vzduchu (od května 2005)
F30	20	J162 – Řídicí jednotka topení (do května 2005) J485 – Pomocné relé topení (od května 2005)
F31	25	V – Motor stěrače čelního skla (do května 2005)
F31	30	V – Motor stěrače čelního skla (od května 2005)
F32	10	N… – Vstřikovače (do května 2005) Nebylo přiděleno (od května 2005)
F33	15	G6 – Čerpadlo tlaku palivového systému (do května 2005) Nebylo přiděleno (od května 2005)
F34	–	Nebylo přiděleno
F35	–	Nebylo přiděleno
F36	–	Nebylo přiděleno
F37	–	Nebylo přiděleno
F38	10	V48 – Motor regulace úhlu levého světlometu (do května 2005) V49 – Motor regulace úhlu pravého světlometu (do května 2005) J293 – Řídicí jednotka ventilátoru chladiče (od května 2005) N205 – Ovládací klapka výfukového vačkového hřídele 1 (od listopadu 2005) N112 – Ovládací klapka sekundárního vzduchu (od května 2007) N321 – Ovládací klapka výfuku 1 (od května 2007) N320 – Ovládací klapka sekundárního vzduchu 2 (od května 2007) V144 – Diagnostická pumpa palivového systému (od května 2007) N80 – Elektromagnetická klapka uhlíkového filtru 1 (od května 2007) N156 – Ovládací klapka sekundárního vzduchu (od května 2007) N318 – Ovládací klapka výfukového vačkového hřídele 1 (od května 2007)
F39	5	G226 – Senzor hladiny oleje a teploty oleje (do listopadu 2005) F – Spínač brzdových světel (do listopadu 2005) F47 – Spínač brzdového pedálu (od listopadu 2005) G476 – Senzor polohy spojky (od listopadu 2005)
F40	20	Podpora pojistky palubní desky (SC1-SC6, SC7-SC11, SC29-SC31) (do května 2005) N70 – Zapalovací cívka 1 s výstupním stupněm (

O Volkswagen Golf V (2003-2009)

Volkswagen Golf V, vyráběný v letech 2003 až 2009, je pátou generací populárního modelu Golf. Tento automobil je známý svou spolehlivostí, komfortem a výbornými jízdními vlastnostmi. Golf V nabízí širokou škálu motorů, včetně benzinových a dieselových variant, které se pohybují od 1.4-litrového benzinového motoru až po 2.0-litrový TDI diesel. Díky svému modernímu designu a pokročilým technologiím se stal oblíbeným mezi řidiči, kteří hledají praktické a efektivní vozidlo pro každodenní použití.

Schéma pojistkové skříňky Volkswagen Golf V

Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Golf V, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.

Volkswagen Golf 5 (2003-2009) – schéma pojistky

Poloha

Panel pojistek přístrojové desky – pojistky Volkswagen Golf V

Schéma pojistek motorového prostoru (nízké) – Volkswagen Golf V

Schéma pojistek motorového prostoru (horní)

O Volkswagen Golf V (2003-2009)

Schéma pojistkové skříňky Volkswagen Golf V

Post correlati:

Martin Dvořák
