Peugeot 206 (2000-2010) – pojistková skříňka

Peugeot 206 (2000-2002) – schéma pojistky

Rok výroby: 2000, 2001, 2002.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 206 (2000-2002) je pojistka 22 ve schématu pojistek na palubní desce.

Schéma pojistek v motorovém prostoru

Č.	Ampér [A]	Popis
1 *	20	Skupina motoventilátoru
2 *	60	ABS
3 *	30	ABS
4 *	70	Napájení BSI
5 *	70	Napájení BSI
6 *	–	Volný
7 *	30	Napájení zapalování
8 *	–	Volný
* Pojistky „maxi“ napájení elektrických obvodů dodatečných.

Číslo	Ampér [A]	Popis
1	10	Relé světla zpátečky; Senzor rychlosti vozidla.
2	15	Elektromagnetický ventil plnění nádrže; Palivové čerpadlo.
3	10	Výpočetní jednotka ABS
4	10	Řídicí jednotka automatické převodovky; Řídicí jednotka motoru.
5	–	Volné
7	20	Čerpadlo ostřikovače světlometů
8	20	Relé skupiny ventilátoru; Řídicí jednotka motoru; Elektromagnetický ventil řízení motoru.
9	15	Světlomet levý potkávací
10	15	Světlomet pravý potkávací
11	10	Světlomet levý dálkový
12	15	Světlomet pravý dálkový
13	15	Klakson
14	10	Čerpadla ostřikovače čelního skla přední
15	30	Ohřívač modulu klapky; Lambda sonda; Řídicí jednotka motoru; Proud vzduchu; Zapalování; Elektromagnetický ventil motoru; Vstřikovače.
16	30	Relé vzduchového čerpadla
17	30	Rychlost stěrače vysoká a nízká
18	40	Ventilátor klimatizace

Panel pojistek přístrojové desky

Číslo	Ampér [A]	Popis
1	15	Vyhřívané sedadlo; Alarmová siréna.
4	20	Multifunkční displej; Ovladač navigace; Osvětlení zavazadlového prostoru; Rádio přehrávač; Ovladač otevírací střechy.
5	15	Diagnostika automatické převodovky
6	10	Úroveň chladicí kapaliny; Automatická převodovka; Rádio přehrávač.
7	15	Výbava pro řízení; Alarm nainstalovaný v poprodejním servisu; Senzor deště.
9	30	Hydraulické čerpadlo
10	40	Odmrazování zrcátka
11	15	Stěrač
12	30	Vyhřívání předních sedadel
14	10	Ovladač motoru; Airbag; Spínače na volantu.
15	15	Sada ukazatelů; Multifunkční displej; Ovladač navigace; Klimatizace; Rádio přehrávač.
16	30	Kontrola zamykání dveří a kapot
20	10	Pravé brzdové světlo
21	15	Levé brzdové světlo; Třetí brzdové světlo.
22	30	Přední stropní světlo; Osvětlení panelu; Zapalovač cigaret.
S1		Spojka PARC

Peugeot 206 (2003-2010) – schéma pojistkové skřínky

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 206 (2003-2010) je pojistka 22 v pojistkové skříňce na přístrojové desce.

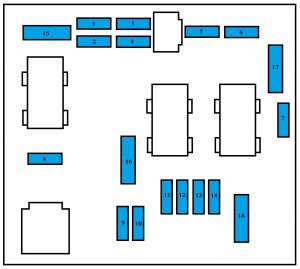

Pojistková skříňka v motorovém prostoru

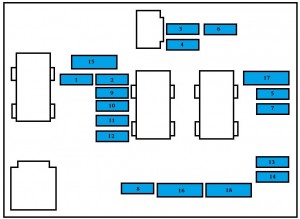

NEBO

Číslo	Ampéry [A]	Popis
1 *	20	Skupina motoventilátoru
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Napájení BSI
5 *	70	Napájení BSI
6 *	–	Volné
7 *	30	Napájení zapalování
8 *	–	Volné
* Pojistky „maxi“ s „další ochranou elektrických obvodů.

Číslo	Ampéry[A]	Popis
1	10	Modul topení (Diesel); Senzor vody v naftě; Relé couvacího světla; Senzor rychlosti vozidla; Průtokoměr vzduchu (Diesel).
2	15	Elektromagnetický ventil nádrže; Palivové čerpadlo.
3	10	Řídicí jednotka motoru ABS/ESP; Relé brzdy ESP.
4	10	Řídicí jednotka automatické převodovky
5	–	Volné
6	15	Přední mlhová světla
7	20	Čerpadlo ostřikovače světlometů
8	20	Relé skupiny motoventilátoru; Vstřikovací čerpadlo Diesel; Regulátor výkonu tlaku nafty; Elektromagnetický ventil motoru.
9	15	Levý tlumený světlomet
10	15	Pravý tlumený světlomet
11	10	Levý dálkový světlomet
12	15	Pravý dálkový světlomet
13	15	Klakson
14	10	Čerpadla ostřikovače čelního skla
15	30	Ohřívač modulu klapky; Vstřikovací čerpadlo Diesel; Lambda sonda; Průtokoměr vzduchu; Zapalovací cívka; Elektromagnetický ventil řízení motoru; Topení nafty; Vstřikovače.
16	30	Relé vzduchového čerpadla
17	30	Vysoká a nízká rychlost stěrače
18	40	Ventilátor klimatizace

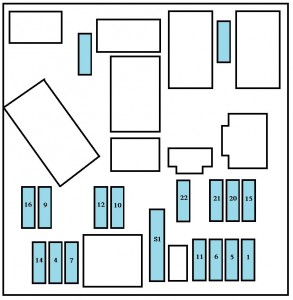

Pojistková skříňka v přístrojové desce

Číslo	Ampéry [A]	Popis
1	15	Vyhřívané sedadlo; Siréna alarmu.
4	20	Displej; Navigace; Osvětlení zavazadlového prostoru; Rádio; Otevírací střecha; Spínače na volantu; Tažné zařízení.
5	15	Diagnostika automatické převodovky
6	10	Úroveň chladicí kapaliny; Automatická převodovka; Rádio; Senzor úhlu volantu (ESP).
7	15	Alarm nainstalovaný v servisu po prodeji
9	30	Hydraulické čerpadlo
10	40	Odmlžování zpětného zrcátka
11	15	Stěrač
12	30	Vyhřívání předního skla
14	10	Airbag; Spínače na volantu; Senzor deště.
15	15	Přístrojová deska; Multifunkční displej; Navigace; Klimatizace; Rádio.
16	30	Kontrola zamykání a otevírání dveří a kapot.
20	10	Pravé brzdové světlo
21	15	Levé brzdové světlo; Třetí brzdové světlo.
22	30	Přední stropní osvětlení; Osvětlení panelu; Zapalovač cigaret.
S1		Kloub PARC

O Peugeot 206 (2000-2010)

Peugeot 206, vyráběný v letech 2000 až 2010, je kompaktní automobil, který se stal populárním díky svému elegantnímu designu a spolehlivosti. Tento model byl dostupný v různých karosářských verzích, včetně hatchbacku, kombi a kabrioletu. Peugeot 206 nabízel širokou škálu motorových možností, od benzinových motorů s objemem 1.1 litru až po výkonnější 2.0 litrové verze, jakož i několik dieselových variant. Díky své všestrannosti a ekonomickému provozu se stal oblíbenou volbou mezi řidiči, kteří hledali praktické a zároveň stylové vozidlo.

Schéma pojistkové skříňky Peugeot 206

Tato stránka zobrazuje schéma pojistkové skříňky pro model Peugeot 206, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a pod palubní deskou. Naše diagramy ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přesné informace o její konfiguraci.
