Peugeot Partner (2001-2007) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot Partner (2001–2007), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot Partner (2001) – schéma rozvodu pojistek
Rok výroby: 2001.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner (2001) je pojistka F9 v rozvodu pojistek na přístrojové desce.
Jednotka BSI
Pojistky pod přístrojovou deskou. Pojistky (nečíslované) jsou rezervní.
| Číslo | Amp [A] | Popis |
| A | 20 | Centrální zamykání;
Otevření zavazadlového prostoru |
| B | 25 | třetí stěrač |
| C | 30 | Vyhřívané zadní sklo;
Vyhřívané zrcátko. |
| D | 15 | Zadní stěrač;
Klimatizace. |
| E | 30 | Elektrické přední sklo;
Otevíratelná střecha. |
| F | 15 | Displej přístrojové desky |
Jednotky prostoru pro cestující
| Č. | Amp [A] | Napájení | Popis |
| 1 | Boční | Napínač a boční
předního airbagu. |
|
| 2 | 5 | Startování
zapnuto |
Přístrojová deska;
Diagnostické připojení. |
| 3 | Volný | ||
| 4 | 5 | Startování
zapnuto |
BSI |
| 5 | 10 | Startování
zapnuto |
Spínač |
| 6 | 5 | Baterie + | Hodiny na přístrojové desce;
Kód multifunkční LED. |
| 7 | 10 | Baterie + | Relé skupiny
ventilátoru chlazení; Pojistková skříňka teplota vody; Relé dvojitého vstřikování; Regulátor vstřikování motoru. |
| 8 | 10 | Baterie + | Přední a zadní vnitřní světlo;
Relé multifunkčního rádia. |
| 9 | 5 | Baterie + | BSI |
| 10 | 20 | Baterie + | Motor stěrače zadního okna |
| 11 | 5 | Světla
boční+ |
Rádio;
Ovládání klimatizace; Zapalovač cigaret vnitřní osvětlení; Multifunkční displej. |
| 12 | 5 | Světla
boční+ |
Zadní mlhová světla |
| 13 | 15 | Baterie + | Relé vyhřívání sedadla |
| 14 | 30 | Baterie + | Relé ostřikovače světlometů |
| 15 | 20 | Baterie + | Zásuvka 12 V |
| 16 | 30 | Baterie + | Relé ventilátoru |
| 17 | 15 | Baterie + | Klaksón |
| 18 | 5 | Osvětlení
boční+ |
Osvětlení boční přední
levé a zadní pravé. |
| 19 | 5 | Osvětlení
boční+ |
Osvětlení boční přední
pravé a zadní levé; SPZ. |
| 20 | 10 | Osvětlení
boční+ |
Světlomety potkávací levé |
| 21 | 10 | Osvětlení
boční+ |
Světlomety potkávací pravé |
| 22 | 10 | + ACC | Multifunkční displej;
Zrcátko zpětného pohledu pro cestující. |
| 23 | 20 | + ACC | Zapalovač cigaret |
| 23B | 20 | Baterie + | Zapalovač cigaret |
| 24 | Volné. | ||
| 25 | Volné. | ||
| 26 | Volné. | ||
| 27 | 5 | + ACC | Spínač stěrače;
Ostřikovač světlometů |
| 28 | Volné |
Pojistky motorový prostor
| Č. | Amp [A] | Napáj. | Popis |
| 5 | 20 | Baterie + | BSI |
| 6 | 30 | Baterie + | Volný |
| 7 | 20 | Baterie + | Přídavný topný hořák |
| 14 | BOCZNICA | Baterie + | Relé dvojitého vstřikování |
| 18 | 10 | Pravé potkávací světla | |
| 19 | 10 | Levé potkávací světla | |
| 20 | 10 | Zapnutí
zapnuto |
ABS ECU |
| 21 | 5 | Baterie + | Relé přídavného topení |
| 22 | 20/30 | Baterie + | Relé pro naftové topení |
| 23 | 15 | Zapnutí
zapnuto |
Naftový olejový ohřívač |
| 24 | 5 | Startování
zapnuto |
Volný |
| 25 | 15 | Startování
zapnuto |
Čerpadlo paliva |
| 26 | BOCZNICA | Baterie + | Relé vstřikování dvojité |
| 27 | 30 | Baterie + | Volný |
| 28 | 5/10 | Startování
zapnuto |
Ohřívač tělesa klapky
(benzín); Čerpadlo vstřikování (nafta). |
| 29 | 30 | Baterie + | Volný |
| 30 | 10 | Baterie + | Přední levý světlomet
mlhová světla |
| 31 | 10 | Baterie + | Přední pravý světlomet
mlhová světla |
| 32 | 5/10 | Startování
zapnuto |
ECU vstřikování |
| 33 | 15 | Startování
zapnuto |
Osvětlení couvání;
Úroveň chladicí kapaliny; Ohřívač předehřevu; Skupina ventilátoru chlazení. |
| 34 | 5 | Startování
zapnuto |
Senzor výfukových plynů |
Peugeot Partner (2002) – schéma pojistkové skříňky
Rok výroby: 2002.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner (2002) je pojistka 22 v pojistkové skříňce na přístrojové desce.
Pojistková skříňka konzoly
| Číslo | Amp [A] | Popis |
| 1 | 15 | Okno stěrače zadního (dveře na pantech);
Zásuvka zadní 12 V. |
| 4 | 20 | Multifunkční displej;
Přístrojová deska; Audio systém; Ovládání na volantu. |
| 5 | 15 | Poplachová siréna |
| 6 | 10 | Diagnostická zásuvka |
| 7 | 15 | Alarm |
| 9 | 30 | Vyhřívaná sedadla;
Stropní ventilátor Zenith. |
| 10 | 40 | Odmlžování zadního okna a zrcátka |
| 11 | 15 | Okno stěrače zadního (dveře) |
| 12 | 30 | Elektrická přední okna;
Otevíratelná střecha |
| 14 | 10 | Schéma pojistek motorového prostoru;
Ovládání na volantu; Senzor deště. |
| 15 | 15 | Přístrojová deska;
Multifunkční displej; Audio systém. |
| 16 | 30 | Ovládání pro zamykání
dveří, kapoty a zavazadlového prostoru. |
| 20 | 10 | Stop světlo pravé |
| 21 | 15 | Stop světlo levé |
| 22 | 20 | Přední osvětlení;
Osvětlení na čtení mapy; Zapalovač cigaret; Zásuvka přední 12 V; Elektrické zrcátko. |

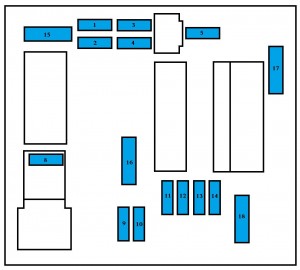

Schéma pojistek v motorovém prostoru
| Číslo | Amp [A] | Popis |
| 1 | 10 | Modul topení předehřevu (Diesel);
Spínače brzdy a spojky; Světlo couvání. |
| 2 | 15 | Čerpadlo paliva |
| 3 | 10 | Řídicí jednotka ABS |
| 4 | 10 | Řídicí jednotka motoru |
| 5 | – | Nepoužívá se |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Čerpadlo stěrače světlometů |
| 8 | 20 | Relé ventilátorové skupiny;
Řídicí jednotka motoru. |
| 9 | 15 | Levé potkávací světla |
| 10 | 15 | Pravé potkávací světla |
| 11 | 10 | Levé dálkové světla |
| 12 | 10 | Pravé dálkové světla |
| 13 | 15 | Klaksón |
| 14 | 10 | Čerpadla předního a
zadního stěrače. |
| 15 | 30 | Senzor kyslíku;
Senzor průtoku vzduchu. |
| 16 | 30 | Relé vzduchového čerpadla |
| 17 | 30 | Přední okno stěrače |
| 18 | 40 | Ventilátor klimatizace |
Peugeot Partner (2003-2007) – schéma pojistky
Rok výroby: 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner (2003-2007) je pojistka 22 v pojistkové skříňce na přístrojové desce.

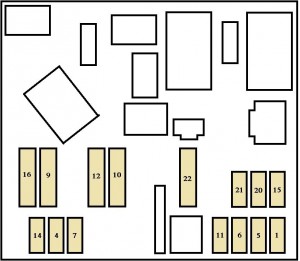

Pojistková skříňka konzoly
| Číslo | Amp [A] | Popis |
| 1 | 15 | Stěrač zadního okna (dveře na pantech);
Zásuvka zadní 12 V |
| 4 | 20 | Multifunkční displej;
Přístrojová deska; Audio systém; Ovládání na volantu. |
| 5 | 15 | Siréna alarmu |
| 6 | 10 | Diagnostická zásuvka |
| 7 | 15 | Alarm |
| 9 | 30 | Vyhřívaná sedadla;
Ventilátor střechy Zenith |
| 10 | 40 | Odmlžování zadního okna a zrcadel |
| 11 | 15 | Stěrač zadního okna (zadní dveře) |
| 12 | 30 | Elektrická okna vpředu;
Otevíratelná střecha |
| 14 | 10 | Pojistková skříňka motorového prostoru;
Ovládání na volantu; Senzor deště. |
| 15 | 15 | Přístrojová deska;
Multifunkční displej; Audio systém. |
| 16 | 30 | Ovládání pro zamykání
dveří, kapoty a zavazadlového prostoru. |
| 20 | 10 | Pravé brzdové světlo |
| 21 | 15 | Levé brzdové světlo |
| 22 | 20 | Přední osvětlení;
Osvětlení na čtení mapy; Zapalovač cigaret; Zásuvka přední 12 V; Elektrické zrcátko. |
Schéma pojistek v motorovém prostoru
| Nr | Amp [A] | Popis |
| 1 | 10 | Modul topení předstartování (Diesel);
Spínače brzdy a spojky; Osvětlení couvání. |
| 2 | 15 | Čerpadlo paliva |
| 3 | 10 | Řídicí jednotka ABS;
Řídicí jednotka ESP |
| 4 | 10 | Řídicí jednotka motoru |
| 5 | – | Nepoužívá se |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Čerpadlo stěrače světlometů |
| 8 | 20 | Relé ventilátorové skupiny;
Řídicí jednotka motoru. |
| 9 | 15 | Levé potkávací světla |
| 10 | 15 | Pravé potkávací světla |
| 11 | 10 | Levé dálkové světla |
| 12 | 10 | Pravé dálkové světla |
| 13 | 15 | Klaksón |
| 14 | 10 | Čerpadla stěrače předního a
zadního. |
| 15 | 30 | Senzor kyslíku
Senzor průtoku vzduchu |
| 16 | 30 | Relé vzduchového čerpadla |
| 17 | 30 | Přední stírací kartáč |
| 18 | 40 | Ventilátor klimatizace |
O Peugeot Partner (2001-2007)
Peugeot Partner, vyráběný v letech 2001 až 2007, je populární užitkové vozidlo, které si získalo oblibu díky své praktičnosti a spolehlivosti. Tento model je známý svou prostorností, nabízí dostatek místa pro náklad i pasažéry, což ho činí ideálním pro malé podniky a rodiny. Peugeot Partner byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, což umožňovalo zákazníkům vybrat si podle svých preferencí a potřeb. Díky robustní konstrukci a ekonomickému provozu se stal oblíbeným vozidlem v mnoha evropských zemích.
Schéma pojistkové skříňky Peugeot Partner
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot Partner, která je nezbytná pro identifikaci a řešení problémů s elektrickým systémem vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla.
