Peugeot 108 (2014-2018) – pojistková skříňka
V tomto článku najdeš schémata pojistkové skřínky Peugeot 108 2014-2018, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 108 (2014-2018) – schéma pojistkové skřínky
Rok výroby: 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 205 (1995-1998) je pojistka 8 v pojistkové skřínce

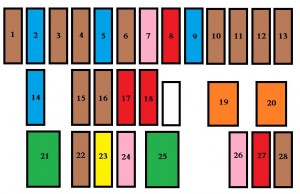

Pojistky na palubní desce
Pojistková skříňka se nachází pod palubní deskou (strana řidiče).
| Číslo | Amp [A] | Popis |
| 1 | 5 | Vstřikování paliva;Audio systém;
Systém VSC. |
| 2 | 15 | Přední a zadní stěrače |
| 3 | 5 | Hlavní distribuční jednotka;Přístrojová deska;
Displej; Klimatizace; Zadní vyhřívané sklo a vyhřívání bočních zrcátek; Elektrická textilní střecha; Audio systém. |
| 4 | 5 | Elektrické posilovače řízení;Stop & Start. |
| 5 | 15 | Zadní stěrač |
| 6 | 5 | Chladicí ventilátor;Systém ABS ESP;
Systém VSC. |
| 7 | 25 | Přední stěrač |
| 8 | 10 | Vyhřívaná boční zrcátka |
| 9 | 15 | Zásuvka 12 V (max 120 W) |
| 10 | 7,5 | Boční zrcátka;Audio systém;
Stop & Start; Přístrojová deska; Displej. |
| 11 | 5 | Blokování řízení;Vstřikování paliva;
Elektronická převodovka. |
| 12 | 7,5 | Airbag |
| 13 | 5 | Přístrojová deska;Displej;
Stop & Start. |
| 14 | 15 ** | Systém řízení;Vstřikování paliva;
Brzdová světla. |
| 7,5 * |
| 15 | 7,5 ** | Vstřikování paliva;Stop & Start. |
| 10 * | ||
| 16 | 7,5 | Diagnostika motoru |
| 17 | 10 | Brzdová světla; Třetí brzdové světlo;
Vstřikování paliva; Systém ABS; Systém VSC; Elektronická převodovka; Systém otevírání a startování bez klíče. |
| 18 | 10 | Obrysová světla; Osvětlení registrační značky;
Zadní mlhové světlo; Přední mlhová světla; Zadní světla; Stmívač osvětlení. |
| 19 | 40 | Klimatizace |
| 20 | 40 | Klimatizace;Autodiagnostika motoru;
Obrysová světla; Osvětlení registrační značky; Zadní mlhová světla; Přední mlhová světla; Zadní světla; Stmívač osvětlení; Brzdová světla; Třetí brzdové světlo; Vstřikování paliva; Systém ABS; Systém VSC; Elektronická převodovka; „Přístup bez klíče a Startování”; Elektrická okna. |
| 21 | 30 | Vstřikování paliva;Stop & Start;
Hlavní distribuční jednotka. |
| 22 ** | 7,5 | Vstřikování paliva |
| 23 ** | 20 | Vstřikování paliva;Stop & Start. |
| 24 | 25 | Hlavní distribuční jednotka |
| 25 | 30 | Elektrická okna |
| 26 | 25 | Elektrická okna |
| 27 | 10 | Klimatizace |
| 28 | 5 | Zadní mlhové světlo |
| * Motor VTi 82 ** Motor VTi 68 |
||

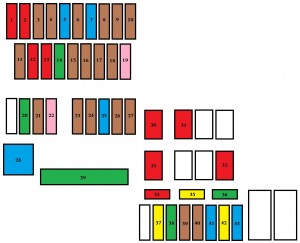

Pojistky pod kapotou
| Č. | Amp [A] | Popis |
| 1 | 10 | Světlomety s tlumenými světly pravé |
| 2 | 10 | Světlomety s tlumenými světly levé; Nastavení světlometů. |
| 3 | 7,5 | Světlomet s dálkovými světly pravý |
| 4 | 7,5 | Světlomet s dálkovými světly levý |
| 5 * | 15 | Vstřikování paliva |
| 6 * | 7,5 | Vstřikování paliva |
| 7 * | 15 | Vstřikování paliva |
| 8 * | 7,5 | Chladicí ventilátor |
| 9 | 7,5 | Klimatizace |
| 10 ** | 7,5 | Vstřikování paliva; Brzdová světla;
Třetí brzdové světlo. |
| 11 | 5 | Stropní světlo; Světlo zavazadlového prostoru. |
| 12 | 10 | Směrovky; Nouzová světla;
Přístrojová deska; Displej. |
| 13 | 10 | Klakson |
| 14 | 30 | Distribuční jednotka |
| 15 ** | 7,5 | Elektronická převodovka |
| 16 | 7,5 | Vstřikování paliva |
| 17 | 7,5 | Systém bezklíčového otevírání a startování. |
| 18 ** | 7,5 | Baterie |
| 19 | 25 | Vstřikování paliva; Chladicí ventilátor. |
| 20 | 30 | Motorek startéru |
| 21 | 7,5 | Blokování řízení |
| 22 | 25 | Přední světlomety |
| 23 | 7,5 | Vstřikování paliva |
| 24 | 7,5 | Vstřikování paliva;Motorek pro startování;
Elektronická převodovka; Stop & Start. |
| 25 | 15 | Audio systém;Systém “Keyless Entry and Starting”. |
| 26 | 7,5 | Přístrojová deska;Displej. |
| 27 | 7,5 | Systém VSC |
| 28 | 60 | Pojistková skříňka v prostoru pro cestující. |
| 29 ** | 125 | Vyhřívané zadní sklo a vyhřívání zrcátek;
Elektrická střecha z textilu; Systém ABS; Systém VSC; Chladicí ventilátor; Přední mlhová světla; LED denní svícení. |
| 30 | 50 | Elektronická převodovka |
| 40 | Stop & Start | |
| 31 | 50 | Posilovač řízení |
| 32 | 50 * | Chladicí ventilátor |
| 30 | ||
| 40 | ||
| 33 | 50 | Systém ABS;Systém VSC. |
| 34 | 10 | Náhradní pojistka |
| 35 | 20 | Náhradní pojistka |
| 36 | 30 | Náhradní pojistka |
| 37 | 20 | Vyhřívané zadní sklo a vyhřívání zrcátek. |
| 38 | 30 | Systém ABS;Systém VSC. |
| 39 | 7,5 | Přední mlhová světla;Přístrojová deska;
Displej. |
| 40 | 7,5 | LED denní svícení |
| 41 | – | Nepoužívá se |
| 42 | 20 | Elektrická střecha z textilu |
| 43 | – | Nepoužívá se |
O Peugeot 108 (2014-2018)
Peugeot 108, vyráběný v letech 2014 až 2018, je kompaktní městský automobil, který nabízí moderní design a praktická řešení pro každodenní ježdění. Tento model je známý svou obratností a úsporností, což ho činí ideálním pro městské prostředí. Peugeot 108 je dostupný s několika možnostmi motorů, včetně benzinových jednotek s objemem 1.0 a 1.2 litru, které poskytují dostatečný výkon pro městskou jízdu a zároveň udržují nízkou spotřebu paliva. Interiér vozidla je navržen s důrazem na komfort a technologii, přičemž nabízí moderní prvky jako dotykový displej a možnosti připojení smartphonů.
Schéma pojistkové skřínky Peugeot 108
Tato stránka zobrazuje schéma pojistkové skřínky pro Peugeot 108, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skřínky v tomto vozidle zahrnují prostor pod palubní deskou a motorový prostor. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických komponent a její správná údržba zajišťuje dlouhou životnost vozidla.
