KIA Sorento (2018) – pojistková skříňka
KIA Sorento (2018) – schéma pojistkové skříně
Rok výroby: 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sorento (2018) je pojistka POWER
OUTLET 1 v pojistkové skříni v motorovém prostoru.

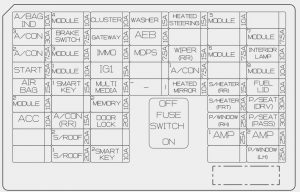

Vnitřní panel pojistek
| Název | Amp [A] | Popis |
| AIR BAG IND | 10 | Přístrojová deska, modul řízení klimatizace |
| A / CON 3 | 30 | Pojistka – A / CON 2;
Motor ventilátoru. |
| A / CON 2 | 7,5 | Modul řízení klimatizace (Auto) |
| START | 7,5 | Blok konektorů E / R (relé startování);
Spínač rozsahu mostu motoru. |
| AIR BAG | 15 | Modul řízení SRS;
Senzor detekce přítomnosti cestujícího. |
| MODULE 2 | 10 | Spínač podložek;
4WD ECM; Modul upozornění na opuštění jízdního pruhu; Spínač konzoly; Senzor asistence při parkování vzadu vlevo a vpravo; Buzzer asistence při parkování vzadu; Senzor asistence při parkování vzadu vlevo a vpravo (centrální); Radar detekce mrtvého úhlu vlevo a vpravo; Elektrická parkovací brzda – modul. |
| ACC | 10 | Blok desky
(relé PDM (ACC), relé výstupu); BCM; Hlavní audio jednotka; A / V a navigace; Jednotka monitorování kamery 360 °; Modul řízení inteligentního klíče; Zesilovač; USB nabíječka; Telematická jednotka |
| MODULE 4 | 10 | Modul automatického zařízení pro vyrovnávání světlometů;
Aktuátor zařízení pro vyrovnávání světlometů, vlevo a vpravo. |
| BRAKE SWITCH | 7,5 | Modul řízení inteligentního klíče;
Spínač brzdového světla. |
| MODULE 3 | 10 | Modul řízení klimatizace;
Hlavní jednotka A / V a navigace; Elektrochromatické zrcadlo; Modul řízení IMS řidiče; Ukazatel páky převodovky ATM; Vyhřívání zadních sedadel na levé straně; Modul řízení ventilace předního vzduchu; Modul řízení vyhřívání předních sedadel; Telematická jednotka. |
| MODULE 1 | 10 | BCM;
Spínač brzdového světla; Modul dveří řidiče a pasažéra. |
| SMART KEY 1 | 15 | Modul řízení Smart Key |
| A / CON (RR) | 15 | Schéma relé ICM (relé motoru ventilátoru vzadu) |
| SUNROOF 2 | 20 | Modul řízení otevírací střechy (rolka) |
| SUNROOF 2 | 20 | Modul řízení otevírací střechy (sklo) |
| CLUSTER | 10 | Přístrojová deska |
| GATEWAY | 10 | Brána (MCU IG1) |
| IMMO | 10 | Modul řízení inteligentního klíče;
Modul imobilizéru. |
| IG1 | 15 | Blok konektorů E / R (pojistka – MDPS 3, TCU 1);
Blok PCB (pojistka – ABS 3, SENZOR 6, ECU 1, CRUISE). |
| MULTIMEDIA | 15 | USB nabíječka;
Hlavní audio jednotka; A / V a navigace; Telematická jednotka. |
| MEMORY 2 | 10 | Sada ukazatelů;
Konektor datové sběrnice; Modul řízení klimatizace; Modul řízení klimatizace vzadu; Pružina chronometru; MUT; Elektrochromatické zrcadlo; Modul dveří řidiče a pasažéra; Spínač okna pasažéra; Modul řízení IMS řidiče. |
| DOOR LOCK | 20 | Relé zámku dveří, p
Relé odemykání dveří, p Relé zadního víka, MODUL DVEŘÍ ŘIDIČE/PASAŽÉRA/RL/RR |
| SMART KEY 2 | 10 | Spínač tlačítka Start / Stop;
Inteligentní řídicí jednotka klíče; Modul imobilizéru. |
| AEB | 10 | Jednotka AEB |
| WASHER | 15 | BCM, multifunkční spínač |
| MDPS | 7,5 | JEDNOTKA MDPS (TYP SLOUPKU), senzor úhlu řízení |
| MEMORY 1 | 10 | BCM |
| HEATED STEERING |
15 | BCM, vyhřívání volantu |
| WIPER (RR) | 15 | Relé stěrače zadního okna;
Motor stěrače zadního okna. |
| A / CON 1 | 7,5 | Modul řízení klimatizace;
Ionizátor přístrojového panelu; Blok konektorů E / R (relé ventilátoru); Schéma relé ICM (relé motoru zadního ventilátoru). |
| HEATED MIRROR | 10 | Modul řízení klimatizace;
Napájené vnější zrcátko na straně řidiče a cestujícího |
| MODULE 5 | 10 | BCM, inteligentní řídicí jednotka klíče |
| MODULE 6 | 7,5 | Jednotka monitorování s kamerou 360 °;
Modul řízení zadní klimatizace; Vyhřívač sedadel na zadní straně vlevo; Modul řízení ventilace předního vzduchu; Modul řízení vyhřívání předních sedadel; Modul invertoru AC; Spínač nárazníku. |
| S / HEATER (RR) | 15 | Vyhřívač sedadel na zadní straně vlevo |
| S/HEATER (FRT) | 20 | Modul řízení ventilace předního vzduchu;
Modul řízení vyhřívání předních sedadel. |
| P / FINESTRA (RH) | 25 | Bezpečnostní okno na zadní straně vpravo;
Spínač elektrického okna na zadní straně vpravo; Modul bezpečnostního okna pro cestujícího; Modul dveří pro cestujícího; Spínač elektrického okna pro cestujícího. |
| AMP 1 | 25 | AMP |
| MODULE 7 | 7,5 | Brána (MCU B +);
Spínač sportovního režimu; Elektromagnet klíče. |
| LAMPADA INTERNA | 10 | Žárovka v odkládací schránce;
Osvětlení klíče zapalování a spínače upozornění na dveře; Žárovka pro nohy řidiče; Žárovka vnitřního osvětlení; Žárovka zavazadlového prostoru; Centrální vnitřní žárovka; Žárovka horního panelu; Osobní zadní žárovka. |
| SPORTELLO CARBURANTE | 10 | Tankování paliva a spínač zadního víka |
| P / SEAT (DRV) | 30 | Modul řízení IMS řidiče;
Manuální spínač sedadla řidiče. |
| P / SEAT (PASS) | 30 | Manuální spínač nastavení sedadla pro cestujícího |
| AMP 2 | 25 | AMP |
| P/FINESTRA (LH) | 25 | Bezpečnostní okno na zadní straně vlevo;
Spínač elektrického okna na zadní straně vlevo; Modul bezpečnostního okna pro řidiče; Modul dveří pro řidiče. |
| MODULE 8 | 10 | BCM;
Senzor deště. |
Motorový prostor
| Popis | Amp [A] | Popis | |
| MULTI FUSE | MDPS 1 | 100 | Jednotka MDPS (typ podvozku) |
| MDPS 2 | 80 | Jednotka MDPS (typ sloupku) | |
| COOLING FAN 1 | 80 | Relé ventilátoru chlazení 1 | |
| B + 1 | 60 | IGPM
(pojistka – S/HEATER (RR), P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) |
|
| B + 2 | 60 | IGPM
(pojistka – S/HEATER (FRT), P/WINDOW (RH), FUEL LID, AMP 1, AMP 2) |
|
| B + 3 | 60 | IGPM
(IPS 1, pojistka – MODULE 7, pojistka zařízení autocut proudu úniku – MULTIMEDIA, MEMORY 2, MEMORY 1), VNITŘNÍ OSVĚTLENÍ |
|
| B + 5 | 50 | IGPM
(IPS 0 / IPS 2 / IPS 3 / IPS 4 / IPS 5 / IPS 6 / IPS 7 / IPS 8, S / ROOF 1) |
|
| FUSIBILE | B + 4 | 40 | IGPM (pojistka – ZAMYKÁNÍ DVEŘÍ, SMART KEY 1,
SMART KEY 2, SPÍNAČ BRZDY, A/CON (RR), S/ROOF 2) |
| ABS 2 | 20 | Modul ESC | |
| ABS 1 | 40 | Modul ESC;
Univerzální kontrolní konektor. |
|
| INVERTER | 30 | Modul AC invertoru | |
| POWER TAIL GATE | 30 | Modul Power Tail Gate | |
| PŘÍVĚS | 30 | Zásuvka napájení přívěsu |
| VENTILÁTOR | 40 | Relé ventilátoru |
| AMS | 10 | Senzor baterie |
| PUMPA VAKUA | 20 | [G4KH] Pumpa na vakuum |
| TCU 2 | 15 | [G4KJ / G4KH] PCM |
| EPB 1 | 15 | Modul elektrické parkovací brzdy |
| EPB 2 | 15 | Modul elektrické parkovací brzdy |
| 4WD | 20 | 4WD ECM |
| ECU 2 | 15 | PCM |
| ECU 3 | 15 | [G6DH] IDB (panel řídicí jednotky vstřikovače) |
| MDPS 3 | 7,5 | Jednotka MDPS (typ podvozku) |
| TCU 1 | 10 | Spínač rozsahu motoru |
| B/UP LAMP | 7,5 | Zadní kombinovaný světlomet (IN) LH / RH, BCM;
Elektrochromatické zrcadlo; Zvuk (UVO). |
| Název | Amp [A] | Popis |
| ABS 3 | 7,5 | Modul řízení ESC;
Univerzální kontrolní konektor. |
| ECU 1 | 10 | PCM, [G6DH] IDB (panel řídicí jednotky vstřikovače) |
| IG 2 | 40 | RLY. 4 (relé startování);
Relé PDM (IG2); Spínač zapalování. |
| POWER OUTLET 1 |
20 | Zásuvka napájení vpředu a zapalovač cigaret |
| SENSOR 6 | 7,5 | [G4KH] Spínač podtlaku brzdy;
Podtlaková pumpa. |
| POWER OUTLET 2 |
20 | Zásuvka napájení vpředu |
| CRUISE | 7,5 | Radar inteligentního tempomatu |
| ECU 4 | 20 | [G4KJ / G4KH] PCM (relé E-CVVT) |
| WIPER | 25 | Relé stěrače při nízké rychlosti |
| DEICER | 15 | Relé předního odmrazování |
| ECU 5 | 20 | [G4KJ / G4KH] PCM (relé E-CVVT) |
| IG 1 | 40 | Relé PDM (IG1), relé PDM (ACC);
Spínač zapnutí. |
| SENSOR 4 | 10 | [G4KJ / G4KH] Senzor kyslíku (vysoký / nízký);
[G6DH] PCM, senzor kyslíku # 1 / # 2 / # 3 / # 4. |
| SENSOR 5 | 15 | [G4KJ / G4KH] PCM;
[G6DH] IDB (panel řídicí jednotky vstřikovače). |
| POWER OUTLET 3 |
20 | Zásuvka napájení zadní |
| SENSOR 1 | 20 | [G4KJ / G4KH] Cívka zapalování # 1 / # 2 / # 3 / # 4;
[G6DF] Cívka zapalování # 1 / # 2 / # 3 / # 4 / # 5 / # 6; Kondenzátor # 1 / # 2. |
| SENSOR 3 | 10 | [G4KJ / G4KH] Relé čerpadla paliva;
[G6DF] Relé čerpadla paliva, PCM. |
| POWER OUTLET 4 |
20 | Zásuvka napájení zavazadlového prostoru |
| REAR HEATED |
40 | Relé vyhřívače zadního |
| SENSOR 2 | 10 | [G4KJ / G4KH] Blok konektorů E / R (relé ventilátoru chlazení 1);
Ventil ovládání oleje (výtok); Elektromagnetický ventil pro kontrolu podtlaku; Ventil uzávěrky nádrže; Elektromagnetický ventil variabilního sání; Elektromagnetický ventil pro kontrolu RCV (G4KH). |
| [G6DH] Blok konektorů E / R (relé ventilátoru chlazení 1);
Elektromagnetický ventil variabilního sání # 1 / # 2; Elektromagnetický ventil pro kontrolu průtoku; Ventil ovládání oleje # 1 / # 2 / # 3 / # 4 (vstup / výstup); PCM; Ventil uzávěrky nádrže. |
||
| FUEL PUMP | 20 | Relé čerpadla paliva |
| HORN | 15 | Relé klaksonu |
| B / ALARM HORN |
10 | Relé klaksonu alarmu proti krádeži |
| Relé | Název relé | Typ |
| E31 | Relé ventilátoru | MICRO |
| E32 | Relé START # 2 | MICRO |
| E33 | Relé chlazení č. 1 | MINI |
