KIA Carnival VQ (2006-2010) – pojistková skříňka

KIA Carnival VQ (2006-2010) – schéma pojistek

Rok výroby: 2006, 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sorento (2018) je pojistka F37 v pojistkové skříňce

Pojistková skříňka v motorovém prostoru

Pojistka	A	Chráněný obvod
STĚRAČ FRT / RR	10	RELÉ MOTORU PŘEDNÍHO STĚRAČE, RELÉ MOTORU ZADNÍHO STĚRAČE
SVĚTLO START	20	SPÍNAČ SVĚTLA START
KLÍČ SW # 1	25	ODPOJOVAČ BATERIE
SIGNÁL START	7.5	MODUL ŘÍZENÍ ABS, MODUL ŘÍZENÍ ESP, PCM (GSL), ECM (DSL), TCM (DSL)
A / C COMP	7.5	RELÉ POČÍTAČE A / C
ATM	15	RELÉ ATM
FRT DEICER	15	RELÉ ROZMRAZOVAČE PŘEDNÍHO SKLA
KLAKSON	15	RELÉ KLAKSONU
ECU č. 1	10	RELÉ POČÍTAČE A / C, PCM (GSL), SNÍMAČ HMOTNOSTI PRŮTOKU VZDUCHU (GSL), SPÍNAČ SVĚTLA START (2,9 L VGT), MODUL IMOBILIZÉRU, ECM (DSL), RELÉ VZDUCHU (2,9 L WGT), CHLADIČ (2,7 L)
02 DN	10	SNÍMAČ KYSLÍKU (GSL)
ECU č. 2	15	PCM (GSL), VENTIL VARIABILNÍHO SBĚRNÉHO VZDUCHU (GSL), RELÉ VENTILÁTORU CHLAZENÍ (3,8L), PCSV (GSL), OCV (GSL), ECM (DSL)
02 UP	10	SNÍMAČ KYSLÍKU (GSL)
ZAPALOVACÍ CÍVKA	20	ZAPALOVACÍ CÍVKA # 1 – # 6 (GSL), KONDENZÁTOR (GSL)
VSTŘIKOVÁNÍ	15	VSTŘIKOVÁNÍ # 1 – # 6 (GSL), PCM (GSL), VENTIL MĚŘENÍ SBĚRNÉHO VZDUCHU (DSL), ELEKTROVENTIL EGR (2,9L WGT), ELEKTROVENTIL ŘÍZENÍ VGT (2,9L VGT), ELEKTROVENTIL SBĚRNÉHO VZDUCHU TĚLESA OTEVŘENÍ (DSL), ECM (DSL), SNÍMAČ HMOTNOSTI PRŮTOKU VZDUCHU (2,9L WGT), DIESELOVÝ PANEL (DSL)

P / TRAINO	7.5	HLAVNÍ RELÉ, ALARM RELÉ, PCM (GSL), TCM (DSL), GENERÁTOR (2,9L WGT)
PALIVOVÉ ČERPADLO	15	RELÉ PALIVOVÉHO ČERPADLA
ABS # 1	40	MODUL ŘÍZENÍ ABS, MODUL ŘÍZENÍ ESP
ABS # 2	20	MODUL ŘÍZENÍ ABS, MODUL ŘÍZENÍ ESP
PŘEDNÍ STĚRAČ	30	PŘEDNÍ STĚRAČ NA RELÉ
KLÍČ SW # 2	30	RELÉ STARTOVÁNÍ, SPÍNAČ ZAPALOVÁNÍ
PŘEDNÍ VENTILÁTOR	40	RELÉ PŘEDNÍHO VENTILÁTORU
ZADNÍ VENTILÁTOR	30	RELÉ ZADNÍHO VENTILÁTORU
IPM č. 1	50	MODUL PŘÍSTROJOVÉ DESKY
IPM č. 2	50	MODUL PŘÍSTROJOVÉ DESKY
IPM č. 3	50	MODUL PŘÍSTROJOVÉ DESKY
PAMĚŤ č. 1	50	MODUL ZADNÍHO PROSTORU
PAMĚŤ č. 2	50	MODUL ZADNÍHO PROSTORU
PAMĚŤ č. 3	50	MODUL ZADNÍHO PROSTORU
IG2	7.5
OHŘÍVAČ PALIVA	20	FILTR PALIVA OHŘÍVAČ (DSL)

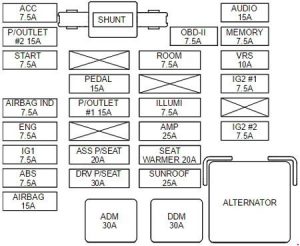

Pojistkový panel přístrojové desky

Pojistka	A	Chráněný obvod
ACC	7.5	NAPÁJENÍ VNĚJŠÍHO ZRCÁTKA A SKLÁPĚCÍHO ZRCÁTKA, AUDIO, DIGITÁLNÍ HODINY, MODUL MÉDIÍ
P / ZÁSUVKA # 2	15	ZAPALOVAČ CIGARET  PRO CIGARETY A VÝSTUP NAPÁJENÍ
START	7.5	RELÉ ALARMU KRÁDEŽE, SPÍNAČ RADIÁLNÍHO PŘEVODOVÉHO OVLADAČE, ECM (DSL)
AIRBAG IND	7.5	PŘÍSTROJOVÁ DESKA
ENG	7.5	SPÍNAČ PÁKY ATM, SPÍNAČ SVĚTLA STOP (GSL), SNÍMAČ RYCHLOSTI VSTUPU, SNÍMAČ RYCHLOSTI VÝSTUPU, SPÍNAČ RADIÁLNÍHO PŘEVODOVÉHO OVLADAČE, PCM (GSL), SNÍMAČ RYCHLOSTI VOZIDLA, ECM (DSL), TCM (DSL), SPÍNAČ SVĚTLA REZERVY, FILTR PALIVA SPÍNAČ ALARMU (DSL), SPÍNAČ SPOJKY (2,7L), SNÍMAČ HUSTOTY PRŮTOKU VZDUCHU (2,9L VGT)
IG1	7.5	PALUBNÍ POČÍTAČ, ZVONEK ALARMU ZADNÍ ČÁSTI, REOSTAT, SPÍNAČ ESP, SKUPINA UKAZATELŮ, MULTIFUNKČNÍ SPÍNAČ, GENERÁTOR, SPÍNAČ AMB
ABS	7.5	MODUL ŘÍZENÍ ABS, MODUL ŘÍZENÍ ESP, SNÍMAČ NÁKLONU, SNÍMAČ ÚHLU, MULTIFUNKČNÍ KONEKTOR ŘÍZENÍ
AIRBAG	15	MODUL ŘÍZENÍ SRS, SPÍNAČ DEAKTIVACE PAB
PEDÁL	15	RELÉ REGULACE PEDÁLU
P / ZÁSUVKA # 1	15	ZAPALOVAČ CIGARET  PRO CIGARETY A VÝSTUP NAPÁJENÍ
ASS P / SEDADLO	20	MODUL SEDADLA SPOLUJEZDCE
DRV P / SEDADLO	30	SPÍNAČ KONCOVÉHO OVLADAČE, MODUL SEDADLA ŘIDIČE

OBD-II	7.5	KONEKTOR ROZHRANÍ DAT, MULTIFUNKČNÍ KONEKTOR PRO OVLÁDÁNÍ
KABINA	7.5	ŽÁROVKA KABINY LEVÁ (PRAVÁ), ŽÁROVKA MAPY, MODUL OVLÁDÁNÍ KLIMATIZACE, SPÍNAČ SVĚTLA KABINY ZADNÍ, HORNÍ KONZOLA
VRS	10	SPÍNAČ VRS, MODUL VRS
OSVĚTLENÍ	7.5	MODUL PŘÍSTROJOVÉ DESKY
AMP	25	AMP
VYHŘÍVANÉ SEDADLO	20	RELÉ VYHŘÍVÁNÍ SEDADLA
STŘEŠNÍ OKNO	25	MODUL STŘECHY
AUDIO	15	ŽÁROVKA SCHŮDKU LEVÁ (PRAVÁ), AUDIO, MODUL MÉDIÍ
PAMĚŤ	7.5	MODUL OVLÁDÁNÍ KLIMATIZACE, DIGITÁLNÍ HODINY, SKUPINA UKAZATELŮ, PALUBNÍ POČÍTAČ, MODUL DVEŘÍ, MODUL PŘEDNÍ OBLASTI, MODUL SEDADLA ŘIDIČE, MODUL SEDADLA S NAPÁJENÍM
IG2 # 1	7.5	MULTIFUNKČNÍ SPÍNAČ, MODUL OVLÁDÁNÍ KLIMATIZACE, ZRCÁTKO ELEKTROCHROMATICKÉ, SNÍMAČ DEŠTĚ, RELÉOVÝ PANEL
IG2 # 2	7.5	MODUL DVEŘÍ, SPÍNAČ OVLÁDÁNÍ KLIMATIZACE ZADNÍ, MODUL PŘEDNÍ OBLASTI, MODUL ZADNÍCH ELEKTRICKÝCH DVEŘÍ, MODUL ELEKTRICKÉHO SEDADLA
DDM	30	MODUL DVEŘÍ ŘIDIČE, BEZPEČNOST NAPÁJENÍ OKNA
ADM	30	MODUL DVEŘÍ SPOLUJEZDCE

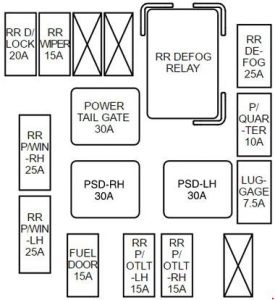

Schéma pojistek zavazadlového prostoru

Pojistka	A	Chráněný obvod
PSD-LH	30	MODUL DVEŘÍ POSUVNÝCH LEVÝCH
PSD-RH	30	MODUL DVEŘÍ POSUVNÝCH PRAVÝCH
RR DEFOG	25	RELÉ ROZMRAZOVAČE RR, ROZMRAZOVAČ ZADNÍ
POWER TAIL GATE	30	MODUL DVEŘÍ MECHANICKÝCH ZADNÍCH
P / ČTVRTINA	10	ČTVRTÉ OKNO OTEVŘENÉ RELÉ LH, ČTVRTÉ OKNO ZAVŘENÉ RELÉ LH, ČTVRTÉ OKNO OTEVŘENÉ RELÉ RH, ČTVRTÉ OKNO ZAVŘENÉ RELÉ RH, ČTVRTÉ OKNO MOTOR LH, ČTVRTÉ OKNO MOTOR RH
ZADNÍ STĚRAČ	15	RELÉ ZADNÍHO STĚRAČE, MOTOR ZADNÍHO STĚRAČE
RR D / ZÁMEK	20	RELÉ ZAMYKÁNÍ DVEŘÍ S /, RELÉ ODEMYKÁNÍ DVEŘÍ S /, AKTUÁTOR ZAMYKÁNÍ DVEŘÍ POSUVNÝCH, AKTUÁTOR ZAMYKÁNÍ DVEŘÍ ZADNÍCH
RR P / OTLT-LH	15	VÝSTUP NAPÁJENÍ ZADNÍHO LEVÉHO
RR P / OTLT-RH	15	VÝSTUP NAPÁJENÍ ZADNÍHO PRAVÉHO
PALIVOVÁ KLAPKA	15	RELÉ DOPLŇOVÁNÍ PALIVA, AKTUÁTOR DOPLŇOVÁNÍ PALIVA
RR P / WIN-LH	25	S / DVEŘÍ RELÉ OKNA (NAHORU) LH, S / DVEŘÍ RELÉ OKNA (DOLŮ) LH, DVEŘÍ POSUVNÝCH MOTOR OKNA LH
RR P / WIN-RH	25	S / DVEŘÍ RELÉ OKNA (NAHORU) RH, S / DVEŘÍ RELÉ OKNA (DOLŮ) RH, DVEŘÍ POSUVNÝCH NAPÁJENÍ OKNA PRAVÉHO
KUFR	7.5	ŽÁROVKA KUFRU, SPÍNAČ ACC. / DIS. NAPÁJENÍ DVEŘÍ ZADNÍCH

Schéma pojistek motorového prostoru (Diesel)

Chladič (2,7 l)

Schéma pojistek motorového prostoru (hlavní pojistka)

Pojistka	A	Chráněný obvod
ALT	150	Generátor
C / FAN	60	Chladicí ventilátor

O KIA Carnival VQ (2006-2010)

KIA Carnival VQ, vyráběný v letech 2006 až 2010, je oblíbeným modelem mezi rodinnými vozidly díky své prostornosti a pohodlí. Tento model nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které se liší výkonem a efektivností. KIA Carnival VQ je známá svou spolehlivostí a praktickými vlastnostmi, jako jsou posuvné dveře a variabilní interiér, což ji činí ideální volbou pro velké rodiny nebo skupiny cestujících. Vozidlo je vybaveno moderními bezpečnostními prvky, které zajišťují bezpečnou jízdu pro všechny pasažéry.

Schéma pojistkové skříňky KIA Carnival VQ

Tato stránka zobrazuje schéma pojistkové skříňky pro KIA Carnival VQ, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vozidle.
