KIA Rio (2000-2005) – pojistková skříňka
KIA Rio (2000-2005) – schéma pojistkové skříně
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Rio (2000-2005) je pojistka CIGAR v pojistkové skříni na přístrojové desce.

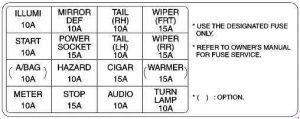

Panel pojistek přístrojové desky
| Pojistka |
Amp [A] |
Popis |
| A/BAG | 10 | Airbag |
| TURN LAMP | 10 | Směrovky |
| METER | 10 | Sada přístrojů;
Rezervní lampa; Akustický varovný signál. |
| ILLUMI | 10 | Osvětlení |
| POWER SOCKET | 15 | Lampa v zavazadlovém prostoru;
Napájecí zásuvka. |
| HAZARD | 10 | Varovná lampa |
| STOP | 15 | Brzdové světlo, ABS |
| TAIL (RH) | 10 | Zadní světlomet (pravý / levý přední);
Osvětlení spínače. |
| TAIL (LH) | 10 | Zadní světlomet (levý / pravý přední) |
| CIGAR | 15 | Zapalovač cigaret |
| AUDIO | 10 | Audio;
Elektrické zrcadlo. |
| WIPER (FRT) | 15 | Stěrač (přední);
Ostřikovač (přední); Otevíratelná střecha. |
| WIPER (RR) | 15 | Stěrač (zadní);
Ostřikovač (zadní). |
| WARMER | 15 | Vyhřívání sedadla |
| MIRROR DEF | 10 | Odmlžování zrcadla |
| START | 10 | Řídicí jednotka motoru;
Jednotka ECAT. |

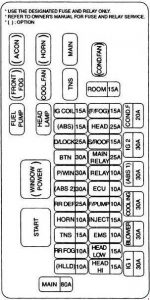

Pojistková skříňka v motorovém prostoru
| Pojistka |
Amp [A] | Popis |
| ABS | 15 | ABS |
| RR FOG | 10 | Světlomet zadní pro mlhová světla |
| F / FOG | 15 | Světlomet přední pro mlhová světla |
| MAIN | 80 | Baterie |
| IG 1 | 30 | ZAPALOVAČ CIGARET 10A, AUDIO 10A, IGCOIL 15A,
SMĚROVKA 10A, A/BAG 10A, STĚRAČ(RR) 15A, STĚRAČ(FRT) I5A, RELÉ 10A, START 10A, |
| BLOWER | 30 | Ohřívač |
| COOLING | 30 | Ventilátor chlazení |
| ABS 1 | 30 | ABS |
| COND. FAN | 20 | Ventilátor kondenzátoru |
| HEAD-HI | 15 | Hlavní světla (vysoká) |
| HEAD-LOW | 15 | Hlavní světla (nízká) |
| EMS | 10 | Senzory motoru |
| INJECTOR | 15 | Vstřikovač;
Senzor kyslíku. |
| F / PUMP | 10 | Čerpadlo paliva |
| ECU | 10 | Jednotka řízení motoru;
Jednotka ECAT; Hlavní relé, |
| RELAY | 10 | Motor ventilátoru;
Elektrické okno; Odmlžování zadního okna; Světlomet. |
| HLLD | 10 | – |
| MAIN RELAY | 25 | EMS 10A, INJEKTOR 15A,
F/PUMP 10A, ECU 10A. |
| S / ROOF | 15 | Otevírací střecha |
| MAIN | 25 | HLAVNÍ-SVĚTLO-VYSOKÉ 15A, HLAVNÍ-SVĚTLO-NÍZKÉ 15A,
MLHOVÉ SVĚTLO(RR) 10A. |
| IG 2 | 30 | – |
| TNS | 15 | ZADNÍ (LH) 10A, ZADNÍ(RH) 10A |
| HORN | 10 | Klakson |
| RR DEF | 25 | Odmlžování zadního okna |
| ABS 2 | 20 | ABS |
| P / WIN | 30 | Napájení okna |
| BTN | 30 | MEMORY/ROOM 10A, STOP 15A, HAZARD 15A |
| D / LOCK | 25 | Elektrické zamykání dveří |
| IG COIL | 15 | Zapalovací cívka |
| ROOM | 15 | Vnitřní osvětlení;
Přístrojová deska; Akustický signál varování. |
O KIA Rio (2000-2005)
KIA Rio, vyráběné v letech 2000 až 2005, je kompaktní vozidlo, které si získalo oblibu díky své spolehlivosti a ekonomickému provozu. Tento model byl dostupný v různých karosářských verzích, včetně sedan a hatchback. KIA Rio nabízela několik motorových variant, přičemž nejčastěji se setkáváme s benzínovými motory o objemu 1.3 a 1.5 litru. Tyto motory byly známé svou úsporností a nízkými provozními náklady, což dělalo z KIA Rio oblíbenou volbu pro městské řidiče. Interiér vozidla byl navržen s důrazem na praktičnost a pohodlí, přičemž nabízel dostatek prostoru pro pasažéry i zavazadla.
Schéma pojistkové skříně KIA Rio
Tato stránka zobrazuje schéma pojistkové skříně pro model KIA Rio, která je nezbytná pro správnou údržbu elektrického systému vozidla. V KIA Rio se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a také v motorovém prostoru. Na našich diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a správném použití pojistek.
