Volkswagen Golf Plus (2005-2014) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Golf Plus (2005–2014), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Volkswagen Golf Plus – schéma pojistkové skříňky

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Golf Plus je pojistka 30 (20A) v pojistkové skříňce v prostoru pro cestující.

Prostor pro cestující

Pojistková skříňka ve VW Golf Plus

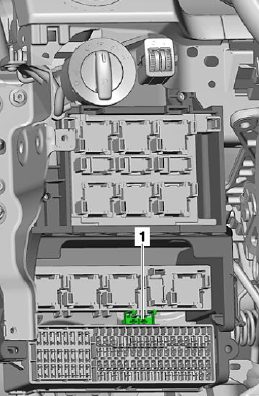

Hlavní pojistková skříňka se nachází za odkládací schránkou, která se otevírá z řidičovy strany.

Zhora je to hlavní jednotka s relé. Může tam být i tepelná pojistka pro nastavení sedadla řidiče: 1 – 20A.

Jsou možné 2 různé verze pojistkové skříňky. Rozlišují se počtem prvků 58 a 60.

Typ 1

Popis

1	10A Řídicí jednotka autorizace vstupu a startování
2	10A Řídicí jednotka autorizace vstupu a startování
3
4
5
6
7
8
9	5A Řídicí jednotka airbagu a kontrolka deaktivace airbagu pro spolujezdce vpředu
10
11
12	10A Řídicí jednotka pro adaptivní osvětlení a kontrolu dosahu světlometů vlevo
13	5A / 15A Kontrolér asistence při parkování; Kontrolér Climatronic; Spínač výběru topení a provozního režimu; Relé ventilátoru čerstvého vzduchu; Tlačítko deaktivace ASR a ESP a jejich kontrolka; Tlačítko indikátoru tlaku pneumatik; Spínač světel zpátečky; Senzor znečištění vzduchu; Elektrochromatické zrcátko; Tlačítko režimu Start-stop.
14	10A / 15A Diagnostické rozhraní datové sběrnice; Řídicí jednotka přístrojové desky; Páka převodovky; Spínač světel; Tlačítko deaktivace ASR a ESP; Tlačítko indikátoru tlaku pneumatik; Spínač brzdových světel; Multifunkční spínač; Spínač Tiptronic; Relé čerpadla paliva; Řídicí jednotka posilovače řízení; Řídicí jednotka ABS; Relé startování; Řídicí jednotka detekce přívěsu; Řídicí jednotka motoru.
15	10A Kontrola dosahu světlometů; Měřicí přístroj hmotnosti vzduchu; Odporový ohřívač pro ventilaci pojistkové skříňky; Relé ventilátoru čerstvého vzduchu; Řídicí jednotka senzoru páky převodovky; Řídicí jednotka adaptivního osvětlení a dosahu světlometů; Aktuátor kontroly dosahu světlometu vlevo.
16	10A / 15A Řídicí jednotka systému adaptivního osvětlení a kontroly dosahu světlometů vpravo
17	5A Řídicí jednotka přístrojové desky
18	10A Řídicí jednotka pro elektroniku mobilního telefonu
19
20	10A Páka převodovky; Řídicí jednotka Climatronic.
21	20A Řídicí jednotka napájení na palubě; Řídicí jednotka zadních levých dveří (centrální zamykání)
22	10A Interní senzor; Siréna alarmu.
23	10A Řídicí jednotka kamery couvání; Spínač světla; Senzor deště a světla; Diagnostická zásuvka; Relé vyhřívaného zadního okna; Řídicí jednotka napájení na palubě.
24	10A Centrální jednotka dveří řidiče (centrální zamykání); Centrální jednotka dveří spolujezdce (centrální zamykání).
25
26	20A Čerpadlo podtlaku brzdy
27
28
29	20A Motor stěrače zadního okna
30	20A Zapalovač cigaret

31
32
33	40A Relé ventilátoru sání
34
35
36
37
38
39
40	15A Řídicí jednotka rozpoznání přívěsu
41	15A Řídicí jednotka rozpoznání přívěsu
42	20A Řídicí jednotka rozpoznání přívěsu
43	Invertor 30A se zásuvkou, 12V – 230V
44	25A Vyhřívání zadního skla, relé ventilátoru sání
45	30A Ovladač dveří řidiče (elektrické okno); Ovladač předních dveří spolujezdce (elektrické okno).
46	30A Ovladač zadních dveří vlevo (elektrické okno); Ovladač zadních dveří vpravo (elektrické okno).
47	15A Čerpadlo paliva a jeho relé
48	20A Řídicí jednotka napájení na palubě
49	40A Řídicí jednotka ventilátoru sání
50	30A Řídicí jednotka vyhřívání předního sedadla
51	20A Ovladač posuvné střechy
52	Relé 20A pro systém čištění světlometů
53	15A Elektrický motor pro nastavení pozice bederní opěrky
54	Řídicí jednotka 5A PDA
55
56
57	15A Hlavní jednotka
58
59
60

Typ 2

Popis

Popis	Číslo (následující v závorce ampéry)
Tažné zařízení	2 (5), 39 (15), 40 (15), 41 (20).
ABS	14 (5), 18 (5)
Senzor náklonu	43 (5)
Brzdové signály	13 (10)
Spínač brzdového světla	14 (5)
Ovládání předních oken	45 (30)
Ovládání zadních oken	46 (30)
Ventilátor	33 (40) nebo 56 (40)
Vyhřívané zadní sklo	44 (25)
Ostřikovač zadního skla	28 (15)
Ultrazvuk v kabině	43 (5)
Palivové čerpadlo	47 (15)
Kontrola průtoku světlometů	3 (5)

Externí konektor	53 (15)
Parktronic	55 (5)
Dálkové ovládání	4 (5)
Senzor deště	42 (5)
Osvětlení světlometů	52 (20)
Elektrické střešní okno	51 (25)
Vyhřívání sedadla	13 (5), 31 (5), 50 (30)
Dvířka palivové nádrže	48 (25)
Telefon	10 (5)
Centrální zamykání předních dveří	24 (10)
Centrální zamykání zadních dveří	48 (25)
Zapalovač cigaret	49 (25)
Zadní konektor	54 (20)
Konektor 230V	37 (30)

Pojistková skříňka

Popis

1. J496 – Relé čerpadla chladicí kapaliny navíc (449)
2. J39 – Relé systému čištění světlometů (53)
3. J17 Relé palivového čerpadla (449) / J643 Relé tlaku paliva (449)
4. J1З – relé ventilátoru sání (404)
5. J333 – Relé deaktivace palivového čerpadla (404)
6. není použito
7. J485 – Relé pro provoz přídavného topení (449)
8. J682 – Relé napájení svorky 50 (433), od května 2006 (53)
9. – není použito

A – pojistka termická S44 1 pro nastavení polohy sedadla řidiče 30 A

J17 a J643 jsou minirelé a jsou instalovány (v závislosti na vybavení) v zásuvce bloku relé.

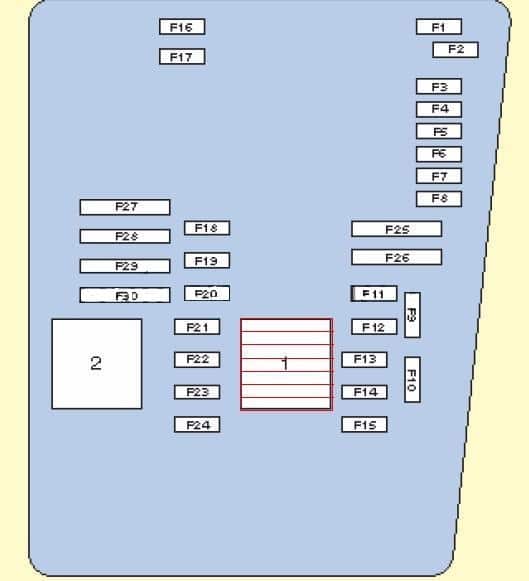

Motorový prostor

Nachází se vedle baterie. Zde jsou dvě pojistkové skříňky a pojistky s vysokým výkonem.

Popis

1	Relé kontrola motoru
2	Relé čerpadlo vzduchu vypouštěné
F1	(30A) Stěrač přední
F2	(5A) Modul řízení elektronika sloupku řízení; (30A) Jednotka mechatronika převodovka DSG.
F3	(5A) Jednotka řízení napájení na palubě
F4	(30A) Modul řízení ABS
F5	(15A) Modul řízení převodovky
F6	(5A) Přístrojová deska
F7	(40A) Relé výkonu
F8	(15A) Audio systém/hlavní jednotka
F9	(5A) Jednotka řízení telefonu
F10	(5A/10A) Jednotka řízení elektronika motoru
F11	(20A) Jednotka řízení topení dodatečného
F12	(5A) sběrnice dat CAN, jednotka řízení brány;
F13	(15A / 30A) Jednotka řízení elektronika motoru
F14	(20A) Systém řízení motoru, cívka zapalování

F15	(5A/10A) Systém řízení motoru, lambda sonda
F 16	(30A) Modul řízení ABS, světlomet pravý
F17	(15A) Klakson
F18	(30A) Audio systém
F19	(30A) Stěrač a ostřikovač předního skla
F20	(10A) Čerpadlo chladicí kapaliny
F21	(10A / 15A) Systém řízení motoru; Lambda sonda; Magnetická spojka ventilátoru sání.
F22	(5A) Spínač poloha pedálu spojky
F23	(5A/10A/15A) Systém řízení motoru; Regulátor tlaku paliva; Relé čerpadla sekundárního vzduchu.
F24	(10A) Systém řízení motoru; Ventil EGR; Elektromagnetický ventil.
F25	(40A) Jednotka řízení ABS
F26	(30A) Světlomet levý
F27	(50A) Modul řízení žhavicích svíček
F28	(40A) Hlavní obvody zapalování
F29	(50A) Tepelná pojistka 1 pro nastavení sedadla
F30	(40A) Systém startování; (50A) Relé kontaktu výfuku X.

Schéma pojistek

1. 150 / 200A – Generátor
2. 80A – Posilovač řízení
3. 50A – Ventilátor chladiče
4. 80A – Relé vysoký výkon topení
5. 80A – Připojení svorky 30, pojistková skříňka
6. 40A – Relé topení nízký výkon
7. 50A – Připojení svorky 30, pojistková skříňka

O Volkswagen Golf Plus (2005-2014)

Volkswagen Golf Plus, vyráběný v letech 2005 až 2014, je kompaktní MPV, které nabízí vyšší střechu a více prostoru ve srovnání s klasickým Golfem. Tento model je oblíbený pro svou praktičnost a pohodlí, přičemž si zachovává dynamické jízdní vlastnosti typické pro značku Volkswagen. Golf Plus byl dostupný s různými motorizacemi, včetně benzinových a dieselových motorů, které se lišily v objemu a výkonu, čímž poskytovaly zákazníkům širokou škálu možností podle jejich preferencí a potřeb.

Schéma pojistkové skříňky Volkswagen Golf Plus

Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Golf Plus, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Na schématu jsou uvedena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít k dispozici přesnou schématu pojistkové skříňky.
