Volkswagen Sharan (1996-2009) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Sharan (1996–2009), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Volkswagen Sharan – schéma pojistkové skříňky

Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

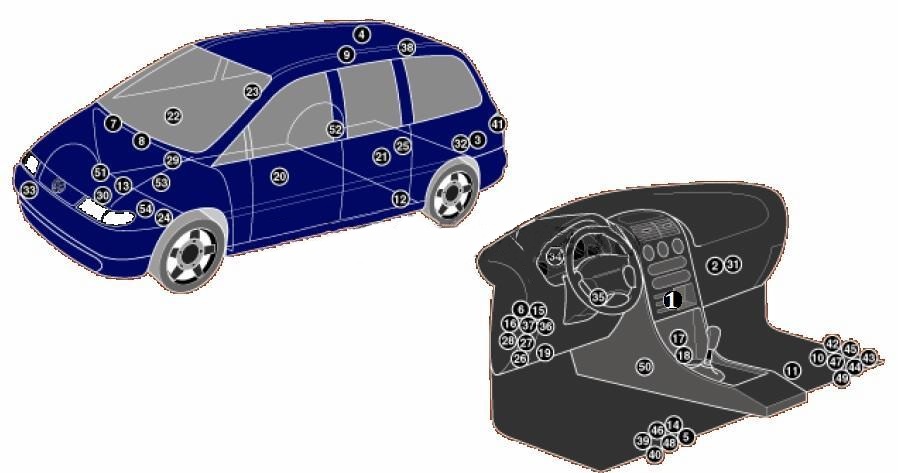

Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Sharan je pojistka 7 nebo 35 (v závislosti na verzi) v pojistkové skříňce v kabině.

Poloha

1	Jednotka elektronického ovládání klimatizace
2	Jednotka ovládání motoru ventilátoru topení, přední (s automatickou regulací teploty)
3	Jednotka ovládání motoru ventilátoru topení zadní (s automatickou regulací teploty)
4	Zesilovač signálu antény – za panelem střechy
5	Centrální jednotka alarmu – pod sedadlem řidiče (^ 08/97)
6	Centrální jednotka alarmu – v multifunkční jednotce (09/97 ^)
7	Signální systém proti krádeži – rezonátor systému sání (^ 04/00)
8	Signální systém proti krádeži – rezonátor systému sání (05/00 ^)
9	Anténa audio – zadní pravé okno
10	Pomocná baterie – pod sedadlem spolujezdce, pokud je přítomna
11	Relé pomocné baterie (11/98 ^) – pod předním pravým sedadlem
12	Jednotka pomocného ovládání topení
13	Baterie
14	Centrální jednotka zamykání – v jednotce systému proti krádeži – pod sedadlem řidiče (^ 08/97)
15	Centrální jednotka zamykání – v multifunkční jednotce (09/97 ^)
16	Jednotka ovládání (alarm) — pojistka/pojistková skříňka 2 na palubní desce
17	Jednotka ovládání tempomatu
18	Diagnostický konektor (DLC) – ^ 04/00 – pod předním zapalovačem cigaret
19	Diagnostický konektor (DLC) – 05/00 ^
20	Jednotka ovládání elektrického okna předního levého – dveře
21	Jednotka ovládání elektrického okna zadního levého – dveře
22	Ovladač zdviháku okna předního pravého – dveře
23	Ovladač okna zadního pravého – dveře
24	Jednotka ovládání motoru ventilátoru chlazení
25	Jednotka elektronického ovládání 4WD – na kloubu
26	Pojistková skříňka / relé, sada indikátorů 1 – v multifunkční jednotce (09/97 ^)
27	Panel pojistkové skříňky / relé 2

28	Panel pojistkové skříňky / relé 3
29	Pojistková skříňka / relé, motorový prostor 1
30	Pojistková skříňka / relé, motorový prostor 2
31	Odpor motoru ventilátoru topení, přední (manuální nastavení teploty)
32	Odpor motoru ventilátoru topení, zadní (manuální nastavení teploty)
33	Akustické signály – za nárazníkem
34	Jednotka řízení imobilizéru – za sadou ukazatelů
35	Anténa imobilizéru – blízko zapalování
36	Relé směrových světel – v multifunkční řídicí jednotce
37	Multifunkční řídicí jednotka – v pojistkové skříňce / relé 1 na přístrojové desce – funkce: odmrazování čelního skla / odmrazování zadního skla, přední stěrače / zadní stěrač, směrová světla, nouzová světla, vnitřní osvětlení, elektrická okna, centrální zamykání, centrální zamykání na dálkové ovládání, systém proti krádeži
38	Anténa pro navigační systém, telefon
39	Ovladač parkovací asistence – pod sedadlem řidiče
40	Signalizátor parkovacího systému, přední – pod sedadlem řidiče
41	Signalizátor parkovacího systému, zadní – pod krytem zadního světla
42	Pomocná pojistka (30A / 40A), pomocná baterie – pod pravým předním sedadlem
43	Pomocná pojistka (30A), pomocné topení (09.01 ^) – pod pravým předním sedadlem
44	Pomocná pojistka (15A), zásuvka napájení příslušenství 1 ^ 1/98 – 05/00) – pod pravým předním sedadlem
45	Pomocná pojistka (15A), další zásuvka napájení 2 ^ 1/98 – 05/00) – pod pravým předním sedadlem
46	Ovladač vyhřívání sedadla, strana řidiče – pod sedadlem řidiče
47	Ovladač vyhřívání sedadla, strana spolujezdce – pod sedadlem spolujezdce
48	Senzor boční kolize, strana řidiče – pod sedadlem řidiče
49	Senzor boční kolize, strana spolujezdce – pod sedadlem spolujezdce
50	Jednotka elektronického řízení SRS
51	Senzor výšky karoserie, přední – kontrola úhlu světlometů na stabilizátoru
52	Senzor výšky karoserie, zadní – nastavení úhlu světlometů – poloosa zadní pravá
53	Jednotka elektronického řízení převodovky – motorový prostor, levá
54	Senzor rychlosti vozidla – v kontrolním bodě

Kabina

Hlavní pojistkové skříňky a relé se nacházejí na levé straně přístrojové desky, za ochranným krytem. Za ním se nachází další reléová skříňka.

Pojistková skříňka – vw sharan popis pojistek

1	–
2	(72) Relé stěrače zadního okna
3	(30/109) Relé řízení motoru – ADY / AKT / 1Z / AHU / AFN
4	(18) Relé obvodů pomocného napájení
5	–
6	(21/22) Relé alarmu
7	(95) Relé čerpadla ostřikovače světlometů
8	(19/99) Relé přerušované činnosti stěračů předního skla
9	(36) Akustický signál světlometů
10	(53) Relé mlhových světel
11	(53) Relé klaksonu
12	(167) Relé čerpadla paliva – AAA / ADY / AKT
13	(128) Relé pro zapnutí dálkových světel
14	(169) Vyhřívané relé zadního okna
15	(53/204) Relé motoru stěračů předního skla
F1	(10A) Levý světlomet – potkávací světlo, úhel levého světlometu
F2	(10A) Pravý světlomet – potkávací světlo, nastavení pravých světlometů
F3	(3A) Světla registrační značky
F4	(20A) Stěrač; Ostřikovač zadního okna; Systém denního svícení; Motor ventilátoru klimatizace/topení – zadní.
F5	(10A) Stěrač předního skla; Vyhřívače trysek ostřikovače předního skla.
F6	(25A) Systém klimatizace; Motor ventilátoru klimatizace/topení.
F7	(5A) Boční/zadní světlo vpravo; Světlo motorového prostoru.
F8	(5A) Levá světla
F9	(20A) Vyhřívané zadní okno; Relé odmrazování.
F10	(15A) Zadní mlhová světla
F11	(10A) Levý světlomet
F12	(10A) Pravý světlomet

F13	(10A) Klakson
F14	(15A) Světlo(a) couvací; Tempomat; Vyhřívané relé předního skla; Centrální zamykání; Elektrická okna; Elektrická zpětná zrcátka; Vyhřívání sedadel, klimatizace; Stacionární vyhřívání; Systém 4WD; Automatická převodovka; Osvětlení voliče automatické převodovky.
F15	(5A / 10A) Systém řízení motoru; Imobilizér; Osvětlení voliče převodovky; Vyhřívač odvzdušňovacího ventilu bloku; Ventil systému recirkulace výfukových plynů (EGR); Ventil baterie pár paliva.
F 16	(3A) Hodiny; Vnitřní světlo – přední; Světlo v odkládací schránce; Relé rozmrazovače zadního okna; Sada ukazatelů.
F17	(10A) Směrová světla
F18	(10A) Čerpadlo paliva lambda sonda vyhřívaná – AAA / ADY / AKT
F19	(30A) Modul řízení motoru ventilátoru chlazení; Motor ventilátoru chlazení.
F20	(10A) Spínač brzdových světel (senzor polohy pedálu brzdy)
F21	(10A) Sada ukazatelů; Hodiny; Audio systém; CD měnič; Audio zesilovač; Vnitřní světla; Otevíratelná střecha.
F22	(10A) Klimatizace; Diagnostický konektor (DLC).
F23	(7,5 A) Modul řízení motoru ventilátoru chlazení; Motor čerpadla chladicí kapaliny; Magnetická spojka kompresoru klimatizace.
F24	(30A) Stěrač předního skla
F25	(60A) Zapalovací svíčky
F26	Rezerva
F27	(50A) Vyhřívané přední okno
F28	(30A) Modul řízení ABS
F29	(30A) Modul řízení ABS
F30	(10A) Centrální zamykání
F31	(10A) Centrální zamykání; Klakson proti krádeži.
F32	(10A) Centrální zamykání; Varovná světla – systém proti krádeži.
F33	(25A / 30A) Pomocné vyhřívání
F34	(25A) Motor ventilátoru klimatizace/vyhřívače – zadní
F35	(20A) Zapalovač cigaret; Elektrický konektor pro přívěs; Konektory napájení karoserie.
F36	(10A) Telefon
F37	(30A) Elektrická okna
F38	(20A) Rezerva
F39	(25A) Přední modul Climatronic
F40	(5A) Rychlost relé 1 a 2 motoru ventilátoru chlazení

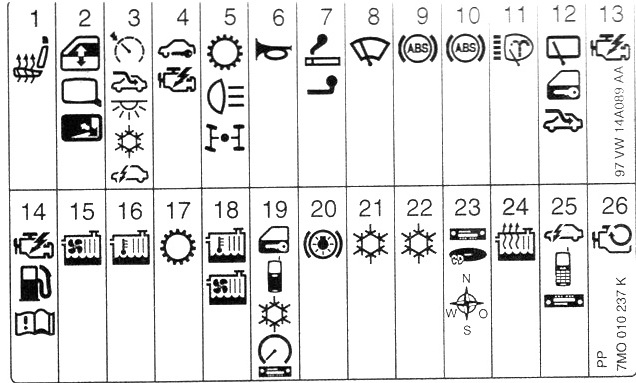

Typ 2

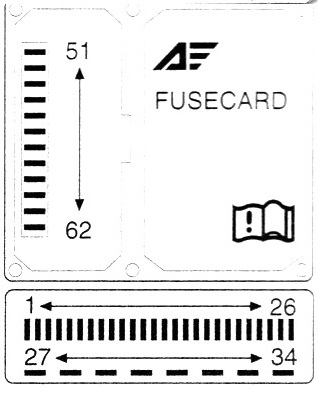

Seznam pojistek se nachází na štítku umístěném na zadní straně ochranného krytu.

Účel

1	(20A) Vyhřívaná sedadla
2	(10A) Elektrická okna; Elektrická zpětná zrcátka.
3	(5) Tempomat; Otevíratelná střecha; Osvětlení odkládací schránky; Hodiny; Navigační systém; Systém klimatizace; Stacionární topení; Multifunkční jednotka/přístrojová deska.
4	(10A) Řízení motoru; Imobilizér; Ohřívač odvzdušňovacího uzávěru bloku – AAA / AMY / ANU.
5	(15A) Světlo(á) couvací; Automatická převodovka (AT); Systém AWD.
6	(10A / 25A) Hlasový signál
7	(20A) Zapalovač cigaret
8	(30A) Stěrač a ostřikovač čelního skla
9	(30A) Systém proti zablokování (ABS)
10	(30A) Systém proti zablokování (ABS)
11	(20A) Ostřikovač světlometů
12	(15A) Otevíratelná střecha; Hodiny; Multifunkční modul: Centrální zamykání, Stěrač a ostřikovač zadního skla.
13	(3A) Řízení motoru – benzín
14	(10A/20A/25A/30A) řízení motoru;
15	(30A) Motor ventilátoru chlazení – AAA / AFN / AHU
16	(15A / 30A) Motor ventilátoru chlazení (06/00 ^)
17	(10A) Automatická převodovka
18	(5A/10A) Motor ventilátoru chlazení
19	(5A) Centrální zamykání; Telefon; Klimatizace; Sada ukazatelů; Audio systém; Systém parkování (11/98-05/00); Diagnostický konektor (DLC).
20	(10A) Brzdová světla
21	(25A/30A) klimatizace
22	(25A/30A) klimatizace
23	(10A) Audio systém; CD měnič audio systému; Navigační systém.

24	(25A) Pomocné topení
25	(3A) Multifunkční modul; Telefon; Audio systém.
26	(30A) Relé blokování startování/relé světel couvacích
27	(25A) Klimatizační systém; Motor ventilátoru chlazení.
28	(10A) Systém proti zablokování (ABS); Motor ventilátoru chladicí kapaliny; Stěrač a ostřikovač čelního skla.
29	(5A) Multifunkční modul; Topení trysek ostřikovače čelního skla; Stěrač čelního skla (-^10/98); Vyhřívané přední sklo; Vyhřívané zadní sklo; Pomocné topení; Větrání topení (-10/98); Klimatizace.
30	(3A) Světla registrační značky
31	(15A) Mlhová světla
32	(3A/10A) Řízení motoru-ADY / AAAAJ H / AKT / ANU
33	(25A) Elektrický konektor pro přívěs; Konektor napájení karoserie (12v); Pomocná baterie.
34	(25A) Systém topení a větrání
51	(20A) Vyhřívané zadní sklo
52	(20A) Směrová světla
53	(10A) Vnitřní světla
54	(10A) Systém proti krádeži
55	(5A) Světla na otevření dveří; Sada směrových světel; Systém proti krádeži; Centrální zamykání; Elektrická okna.
56	(5A) Pravý boční ukazatel; Boční obrysová světla pravá zadní.
57	(5A) Levá zadní světla
58	(10A) Kontrola úhlu světlometů
59	(10A/15A) Levý světlomet – dálkové světlo
60	(10A/15A) Pravý světlomet – dálkové světlo
61	(10A) Levý světlomet – potkávací světlo
62	(10A) Pravý světlomet – potkávací světlo

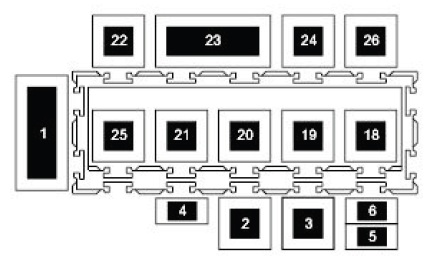

Pojistková relé

Typ 1

Pojistková skříňka

Schéma

Funkce prvků

• 1 Diagnostika rozdělovače
• 2 svorky odbočky 15a
• 3 svorky odbočky 58b
• Rozdělovač signálu 4 rychlosti
• 5 Svorka odbočky 54
• 6 Rozdělovač konečný deaktivovaný dveřmi
• 18 – Relé přepínání reproduktorů rádia – telefon
• 19 – Relé denního svícení (200)
• rezerva
• 31 – Relé oken zadní ventilace (149)
• 22 – Relé vyhřívání čelního skla (170)
• 23 – Nepoužívá se
• 24 – Relé pro elektrické zdviháky oken (53)
• 25 – Relé ventilátoru přívodu topení vzadu (94)
• 26 – Relé upozornění na nezapnutý bezpečnostní pás

Typ 2

Pojistková skříňka

Účel

1	(361) Jednotka řízení ohybu zrcátek
2	(361) Jednotka řízení ohybu zrcátek
3	Relé spínače audio / telefonního reproduktoru
4	(94) Relé motoru ventilátoru topení – bez klimatizace
5	(53/131/181) Relé odpojení motoru ventilátoru chlazení (po vypnutí motoru)
6	(175) Relé blokování startování / relé světel couvacích
7	(106) Relé pomocného topení (^ 04/98)
8	(95) Relé čerpadla ostřikovače světlometů
9	(200) Relé denního svícení – pokud je přítomno
10	(53/404) Relé klaksonu
11	(94) Relé elektromagnetické spojky kompresoru klimatizace – AFN / AHU
12	(168) Relé elektromagnetické spojky kompresoru klimatizace
13	(153) Dioda
14	(185) Relé imobilizéru
15	(114) Relé motoru ventilátoru topení – pomocné topení (^ 04/98)
16	(149) Relé elektrických zadních oken
17	(53/404) Pomocné relé topení
18	(94) Relé čerpadla chladicí kapaliny
19	(109) Relé řízení motoru

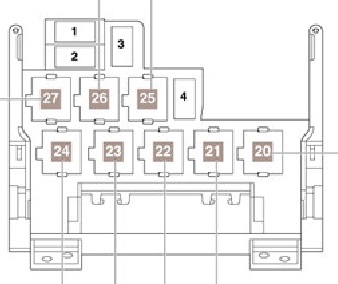

Dodatečná pojistková skříňka

Popis

1. 50A – Přední vyhřívané okno
2. 50A – Doplňková vzduchová pumpa, 25A – Pomocné topení
3. 25A – Pomocné topení
4. 30A – Oddělená pojistka pro okna – zdviháky

20	(404) Relé fungování pomocného topení
21	(53) Relé motoru stěrače čelního skla; Relé ventilátoru chladiče (361).
22	(53) Relé čerpadla vypouštěného vzduchu; Relé vyhřívaných vnějších zrcátek (404).
23	(100) Relé vyhřívaného zadního okna
24	(167) Relé čerpadla paliva a ventilátoru (53)
25	(53) Relé vyhřívání chladicí kapaliny
26	(100) Relé pomocných obvodů zapínání
27	(114) Relé odpojení magnetické spojky kompresoru klimatizace

Motorový prostor

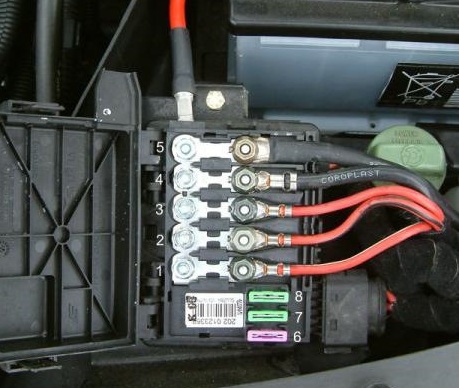

Pojistková skříňka hlavních napájení se nachází vedle baterie a je zakryta víčkem.

Hlavní skříňka

Popis

1. 60A – Zapalovací svíčky
2. 40A – Ventilátor chladiče
3. 40/60A – Rotor chladiče
4. 110A – Interiér salonu
5. 150A – Alternátor
6. 3A – Multifunkční jednotka
7. 30A – ABS
8. 30A – ABS (čerpadlo)

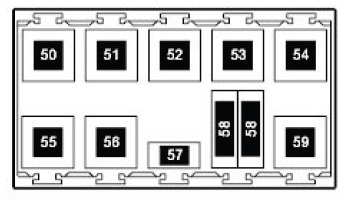

V některých modelech je nainstalována další přídavná jednotka

Přídavná skříňka

Popis

• 50 – Relé odpojení klimatizace (114)
• 51 – Relé deaktivace klimatizace (147)
• 52 – Rezerva
• 53 – Rezerva
• 54 – Relé vyhřívání s vysokým výkonem (103)
• 55 – Relé světel startování a světel couvacích (158)
• 56 – Relé čerpadla vzduchu (53)
• 57 – Relé sekundárního čerpadla vzduchu
• 58 – Pojistka ventilátoru chladiče, zapalovací svíčky topných prvků pro chladicí kapalinu
• 59 – Relé nízkopodnikového vyhřívání (103)

O Volkswagen Sharan (1996-2009)

Volkswagen Sharan je oblíbený rodinný automobil, který byl vyráběn v letech 1996 až 2009. Tento model se vyznačuje prostorným interiérem, který poskytuje pohodlné sezení pro sedm pasažérů. Sharan byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, což umožňovalo zákazníkům vybrat si podle svých preferencí a potřeb. Automobil byl známý svou spolehlivostí a praktičností, což ho dělalo ideální volbou pro rodiny a dlouhé cesty.

Schéma pojistkové skříňky Volkswagen Sharan

Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Sharan, která je nezbytná pro identifikaci a řešení problémů s elektrickým systémem vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod palubní deskou a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité znát její strukturu a funkci.
